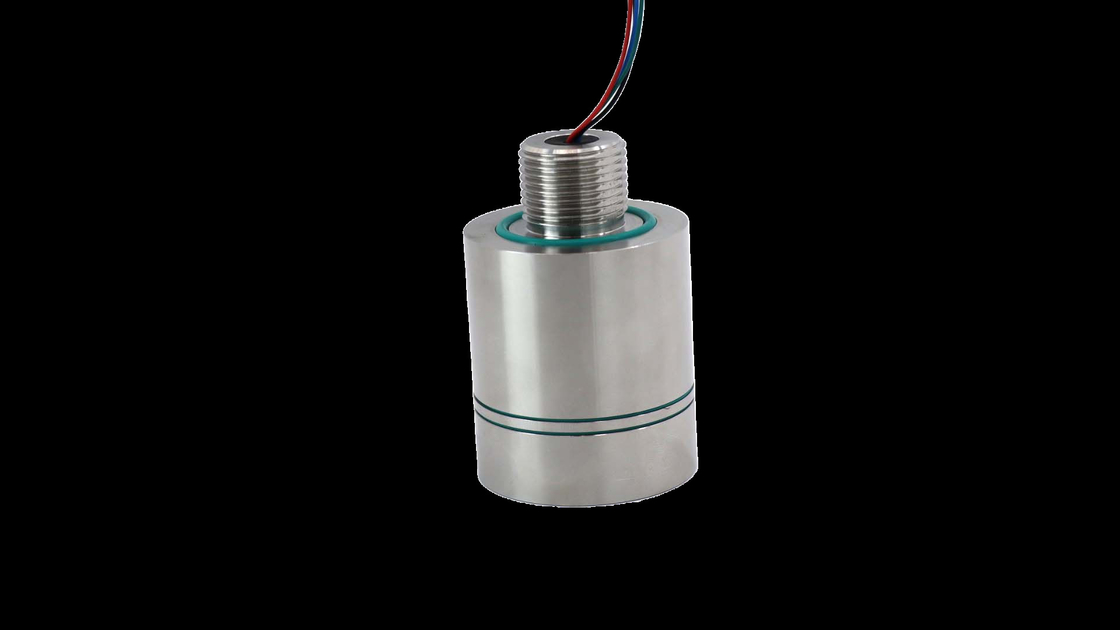

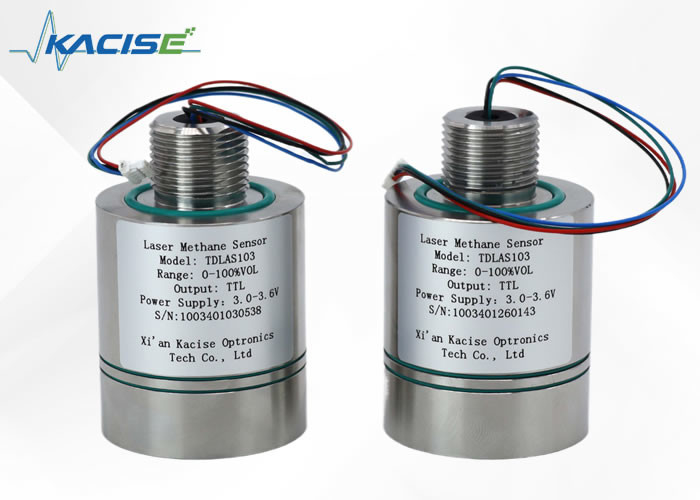

مستشعر اكتشاف الغاز 210mA مع إشارة مضادة للانفجار،جهد التشغيل 3.0VDC ~ 3.6VDC

مقدمة

يستخدم مستشعر الميثان، الذي يعمل عند 3.3 فولت، تقنية TD-LAS مع ليزر 1653.7nm لتحديد الميثان من خلال طيف امتصاصه الفريد، دون أن يتأثر بخار الماء أو التدخلات الغازية الأخرى.تصميمه يجمع بين تقنيات امتصاص الموجة المباشرة والطول الموجييحتوي على هيكل مسار بصري من نوع "N" لتحسين حساسية الكشف. باستخدام ليزر منخفض درجة الحرارة وخوارزميات تعويض درجة الحرارة ، يعمل بشكل موثوق في بيئات متنوعة.واجهة بروتوكولها القياسية تسمح بالتوافق الواسع، مما يجعلها قابلة للتطبيق على نطاق واسع في أنظمة الكشف عن تسرب الميثان في الصناعات مثل التعدين والخدمات الغذائية والمواد الكيميائية الصناعية.

السمة

•دقة الكشف العالية

تكنولوجيا تعديل طول الموجة المباشر مع تصميم مسار بصري مطوية، خطأ القياس ≤ ± 6٪ القيمة الحقيقية @ 25 °C

•قدرة جيدة على التكيف مع البيئة

خوارزمية تصحيح تعويض درجة الحرارة الواسعة ، يمكن أن تلبي تطبيق -40 ~ + 70 °C

•مقاومة قوية للتدخل

تكنولوجيا الكشف عن امتصاص الليزر لميثان "طيف البصمات" ، مكافحة التسمم ، مكافحة بخار الماء وغيرها من التداخلات الغازية.

•حماية هيكلية قوية

تصميم مادة الفولاذ المقاوم للصدأ ، تلبي مستوى مقاومة الانفجار Exia IIC T6 Ga

•تكلفة منخفضة

عمر خدمة طويل ، استهلاك طاقة منخفض ، تصميم وحدات ، سهلة التكامل

الأبعاد

المعلمات التقنية:

التطبيقات:

أ) يخرج المستشعر باستمرار تركيز الميثان المقاس، درجة الحرارة المقاسة، الضغط المقاس، قوة إشارة الليزر،درجة حرارة تشغيل الليزر ورمز الخطأ من خلال منفذ TTL المتسلسل القياسي

ب) لديه وظيفة اختبار الذات، والتي يمكن أن تكتشف ما إذا كان الليزر، وكاشف الكهرباء الضوئية ومستوى الاستقرار الجهد، مما يساعد على القضاء على نقطة العيب.

واجهة الاتصال والتعريف

شكل الواجهة: SH1.0mm/4P

طول الكابل: 200 ملم

بروتوكول الاتصال

(1) تكوين واجهة الاتصال

منفذ UART متسلسل: معدل البود: 115200، بتات البيانات: 8 بتات،

قطع توقف: 1 قطعة، قطع تعادل: بدون فحص

(2) وصف بروتوكول الاتصال

بعد تشغيل المستشعر ، يمر بفترة من المعالجة المسبقة (6-10 ثانية) ثم يبدأ في إصدار سلسلة ذات طول ثابت بشكل دوري (1 هرتز). يتم عرض تنسيق السلسلة في الشكل أعلاه.

تحليل السلسلة الخارجة (عينة):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: رأس الإطار.

+000.00: قيمة تركيز الميثان، مع حجز مكانين عشريين، وحدة % vol.

+ 24.0: درجة حرارة البيئة، وحدة °C؛

1006.22ضغط البيئة، وحدة hPa

16.1: كثافة ضوء الليزر والمدى الفعال 3.6 21.6;

006.0عامل تكبير، النطاق الطبيعي 1.0-126.0;

00: رموز الخطأ

01: إشارة بصرية غير طبيعية ؛ 02 درجة حرارة المحيط أو ضغط غير طبيعي ؛ إشارة بصرية قوية جداً ؛ 04 شذوذ في درجة حرارة الليزر

05إشارة الضوء ضعيفة جداً

13: xor رمز التحقق

رمز الخطأ

الاحتياط

(أ) فولتاج العمل للمستشعر هو 3.3 فولت، ومستوى الواجهة المتسلسلة هو 3.3 فولت.

ب) جهاز الاستشعار يحتوي على مكونات بصرية دقيقة، يرجى تجنب الاصطدام العنيف؛

c) ظروف بيئة العمل: -40°C ~ +70°C

الرطوبة النسبية 0-99٪ RH (غير مكثفة).

الملاحظة: فولتاج عمل جهاز الاستشعار هو 3.3 فولت. يحظر توصيل فولتاج إمدادات الطاقة الذي يتجاوز 3.6 فولت إلى جهاز الاستشعار لتجنب تلف جهاز الاستشعار.
