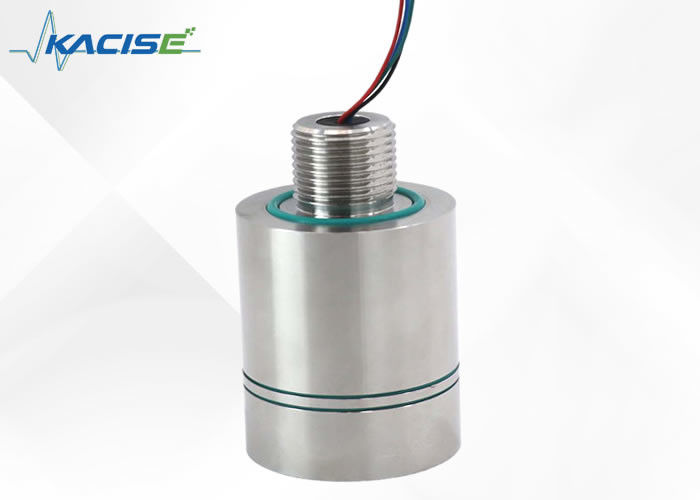

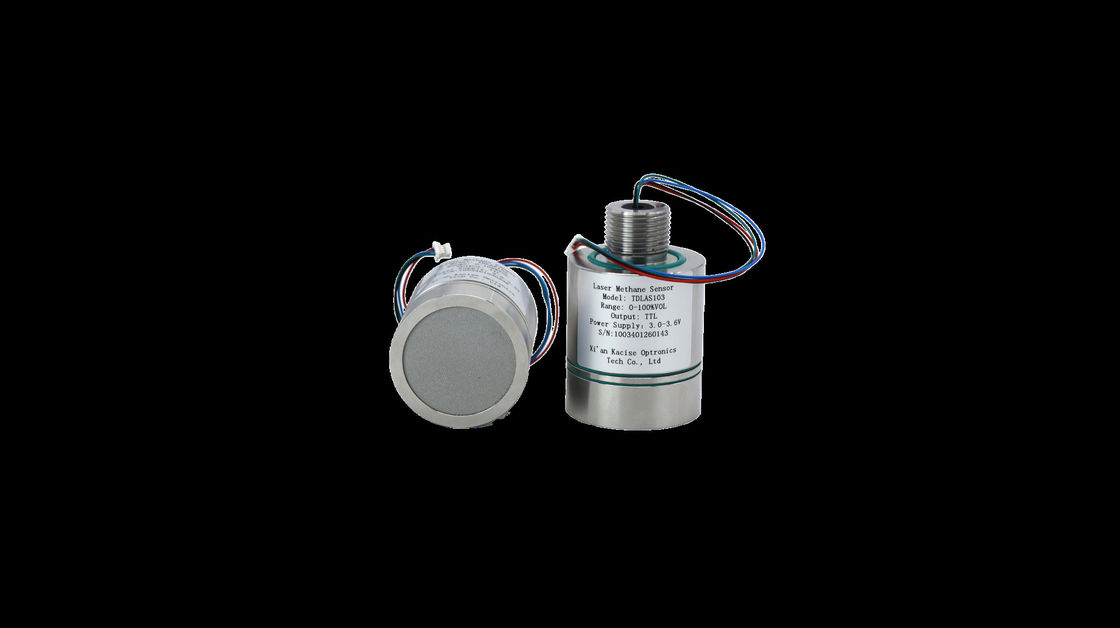

جهاز استشعار ليزر الميثان المدمج مع حد اكتشاف VOL 0.2% لتطبيقات السلامة الصناعية

تم تطويرها باستخدام TD-LAS، مستشعر الميثان 3.3V يعتمد على ليزر 1653.7nm للكشف عن الميثان من خلال ملامحها المميزة "طيف البصمة"مقاومة للتداخل من بخار الماء أو غازات أخرىمن خلال دمج عمليات الامتصاص المباشر وتقنيات تعديل طول الموجة مع بنية بصرية من النوع "N" ، فإنه يحقق مسار امتصاص طويل وحساسية عالية ودقة.ليزر درجة الحرارة المنخفضة و الكاشف الضوئي، جنبا إلى جنب مع خوارزمية تعويض درجة الحرارة، وتعزيز قابليتها للتكيف مع البيئة.ميزات الاتصال والتركيب القياسية تجعلها متوافقة على نطاق واسع لمراقبة الميثان في المناطق الصناعية، التعدين، والتطبيقات تحت الأرض.

• دقة الكشف العالية
  تكنولوجيا تعديل طول الموجة المباشر مع تصميم مسار بصري مطوية، خطأ القياس ≤ ± 6٪ القيمة الحقيقية @ 25 °C

• قدرة جيدة على التكيف مع البيئة
  خوارزمية تصحيح تعويض درجة الحرارة الواسعة ، يمكن أن تلبي تطبيق -40 ~ + 70 °C

• مقاومة قوية للتدخل
  تكنولوجيا الكشف عن امتصاص الليزر لميثان "طيف البصمات" ، مكافحة التسمم ، مكافحة بخار الماء وغيرها من التداخلات الغازية.

• حماية هيكلية قوية
  تصميم مادة الفولاذ المقاوم للصدأ ، تلبي مستوى مقاومة الانفجار Exia IIC T6 Ga

• تكلفة منخفضة
  عمر خدمة طويل ، استهلاك طاقة منخفض ، تصميم وحدات ، سهلة التكامل

1. يخرج المستشعر بشكل مستمر تركيز الميثان المقاس، درجة الحرارة المقاسة، الضغط المقاس، قوة إشارة الليزر،درجة حرارة تشغيل الليزر ورمز الخطأ من خلال منفذ TTL المتسلسل القياسي
2. لديها وظيفة اختبار ذاتية ، والتي يمكن أن تكتشف ما إذا كان الليزر ومستشعر الكهرباء الضوئية ومستشعر استقرار الجهد طبيعي ، مما يساعد على القضاء على نقطة العيب.

شكل الواجهة: SH1.0mm/4P

طول الكابل: 200 ملم

(1) تكوين واجهة الاتصال

منفذ UART متسلسل: معدل البود: 115200، بتات البيانات: 8 بتات،

قطع توقف: 1 قطعة، قطع تعادل: بدون فحص

(2) وصف بروتوكول الاتصال

بعد تشغيل المستشعر ، يمر بفترة من المعالجة المسبقة (6-10s) ثم يبدأ في إصدار سلسلة ذات طول ثابت بشكل دوري (1Hz). يتم عرض تنسيق السلسلة في الشكل أعلاه.

تحليل السلسلة الخارجة (عينة):

A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13

A: رأس الإطار.

+000.00: قيمة تركيز الميثان، مع حجز مكانين عشريين، وحدة % vol.

+ 24.0: درجة حرارة البيئة، وحدة °C؛

1006.22ضغط البيئة، وحدة hPa

16.1: كثافة ضوء الليزر والمدى الفعال 3.6 21.6;

006.0عامل تكبير، النطاق الطبيعي 1.0-126.0;

00: رموز الخطأ

01: إشارة بصرية غير طبيعية ؛ 02; درجة حرارة المحيط أو ضغط غير طبيعي ؛ إشارة بصرية قوية جداً ؛ 04 شذوذ في درجة حرارة الليزر

05إشارة الضوء ضعيفة جداً

13: xor رمز التحقق

(أ) فولتاج العمل للمستشعر هو 3.3 فولت، ومستوى الواجهة المتسلسلة هو 3.3 فولت.

ب) جهاز الاستشعار يحتوي على مكونات بصرية دقيقة، يرجى تجنب الاصطدام العنيف؛

c) ظروف بيئة العمل: -40°C ~ +70°C

الرطوبة النسبية 0-99٪ RH (غير مكثفة).

الملاحظة: فولتاج عمل جهاز الاستشعار هو 3.3 فولت. يحظر توصيل فولتاج إمدادات الطاقة الذي يتجاوز 3.6 فولت إلى جهاز الاستشعار لتجنب تلف جهاز الاستشعار.

ويشمل الدعم الفني لجهاز الكشف عن الغاز الحساس مساعدة الخبراء لحل المشكلات وخدمات الإصلاح والصيانة والمعايرة والاختبار لضمان الأداء الدقيق.نحن نقدم كتيبات المنتجات والتوثيقهدفنا هو تقديم دعم استثنائي، لضمان أن أجهزة الكشف عن الغاز تعمل بفعالية.

تغليف المنتج:
جهاز الكشف عن الغاز وحدة استشعار الغاز
دليل المستخدم
أجهزة تركيب
شهادة المعايرة

معلومات الشحن:
وقت التسليم المتوقع: 5-8 أيام عمل
