Place of Origin:
China (Mainland)
اسم العلامة التجارية:
Kacise
إصدار الشهادات:
certificate of explosion-proof, CE
Model Number:
TDLAS103
مقدمة

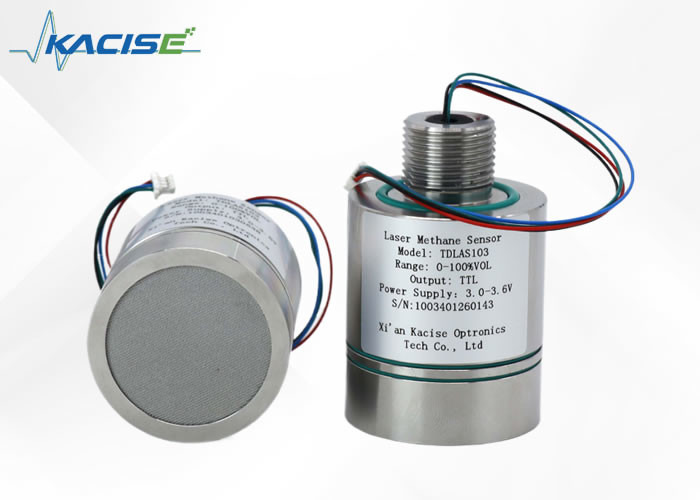

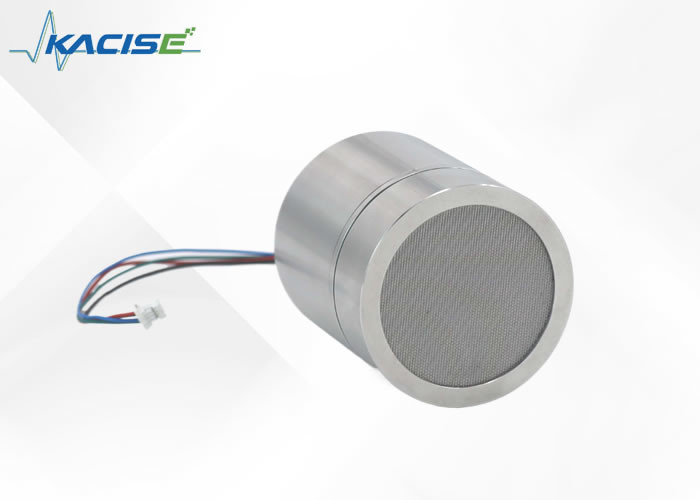

هذا المستشعر الميثاني 3.3 فولت، الذي تم تطويره باستخدام تكنولوجيا TD-LAS، يستفيد من ليزر 1653.7nm للكشف عن الميثان بناءً على طيف امتصاصه المميز.إنها محصنة من تدخلات بخار الماء وغازات أخرىيجمع المستشعر بين تقنيات امتصاص التخفيف المباشر وطول الموجة مع تصميم بصري من نوع "N" ، مما يوفر مسار بصري طويل وحساسية متفوقة.يتم استخدام أجهزة الليزر والكشف الضوئي منخفضة درجة الحرارة جنبا إلى جنب مع خوارزمية تعويض درجة الحرارة لضمان القدرة القوية على التكيف مع البيئةمع واجهة تثبيت الخيوط القياسية وبروتوكول الاتصالات، فهي متعددة الاستخدامات للغاية. يتم استخدامها كجزء أساسي من شاشات غاز الميثان للمساحات مثل المناطق تحت الأرض، المطاعم،المواقع الصناعية، ومناجم الفحم.
السمة
•دقة الكشف العالية
تكنولوجيا تعديل طول الموجة المباشر مع تصميم مسار بصري مطوية، خطأ القياس ≤ ± 6٪ القيمة الحقيقية @ 25 °C
•قدرة جيدة على التكيف مع البيئة
خوارزمية تصحيح تعويض درجة الحرارة الواسعة ، يمكن أن تلبي تطبيق -40 ~ + 70 °C
•مقاومة قوية للتدخل
تكنولوجيا الكشف عن امتصاص الليزر لميثان "طيف البصمات" ، مكافحة التسمم ، مكافحة بخار الماء وغيرها من التداخلات الغازية.
•حماية هيكلية قوية
تصميم مادة الفولاذ المقاوم للصدأ ، تلبي مستوى مقاومة الانفجار Exia IIC T6 Ga
•تكلفة منخفضة
عمر خدمة طويل ، استهلاك طاقة منخفض ، تصميم وحدات ، سهلة التكامل
الأبعاد
| المعلمات | Tإيكنيكأنامؤشرات |
| غاز القياس | الميثان |
| مبدأ القياس | TD-LAS |
| وضع الكشف | التشتت |
| نطاق القياس | 0-20٪ VOL (يمكن تخصيصها) |
| خطأ القياس @25°C | < + 0.06%VOL،0-1%VOL < + 6% القيمة الحقيقية، 1-20% VOL |
| الحد الأدنى للكشف | 00.2% من VOL |
| الحد الأدنى للدقة | 0.01% VOL |
| وقت الاستجابة | T90<15s |
| الجهد التشغيلي | 3.0VDC ~ 3.6VDC |
| متوسط التيار التشغيلي | < 30mA |
| ذروة التيار | <210mA |
| وضع الخروج | الميناء التسلسلي TTL القياسي |
| درجة حرارة العمل | -40°C~ +70°C |
| رطوبة العمل | 0 ~ 99% RH (التكثيف) |
| علامة مضادة للانفجار | Ex ia IICT6 غ |
| معيار السلامة الداخلي | أيو:3.3V II:50mA (باي)0.250W Ci:20uF (لي)3.14uH |
| درجة الحماية | IP66 |
| وزن المنتج | 255 غرام |
| أبعاد المنتجات | φ41.7mmx63.6mm |
أ) يخرج المستشعر باستمرار تركيز الميثان المقاس، درجة الحرارة المقاسة، الضغط المقاس، قوة إشارة الليزر،درجة حرارة تشغيل الليزر ورمز الخطأ من خلال منفذ TTL المتسلسل القياسي
ب) لديه وظيفة اختبار الذات، والتي يمكن أن تكتشف ما إذا كان الليزر، وكاشف الكهرباء الضوئية ومستوى الاستقرار الجهد، مما يساعد على القضاء على نقطة العيب.
واجهة الاتصال والتعريف
شكل الواجهة: SH1.0mm/4P
طول الكابل: 200 ملم
| الرقم | جالرائحة | أناواجهةدالتخلص |
| 1 | أحمر | الـ VCC |
| 2 | أسود | الـ GND |
| 3 | الأزرق | RX |
| 4 | أخضر | TX |
بروتوكول الاتصال
(1) تكوين واجهة الاتصال
منفذ UART متسلسل: معدل البود: 115200، بتات البيانات: 8 بتات،
قطع توقف: 1 قطعة، قطع تعادل: بدون فحص
(2) وصف بروتوكول الاتصال
| رقم تسلسل البايت | رمز الوظيفة | رقم البايت | الوحدة | مثال |
| 0 | رأس الإطار | 1 | - | أ |
| 1-7 | التركيز | 7 | %VOL | +000.00 |
| 8 | مساحة فارغة | 1 | - | |
| 9-13 | درجة حرارة البيئة | 5 | °C | +237 |
| 14 | مساحة فارغة | 1 | - | |
| 15-21 | ضغط الهواء المحيطي | 7 | hPa | 1006.22 |
| 22 | مساحة فارغة | 1 | - | |
| 23-27 | كثافة الضوء | 5 | - | +161 |
| 28 | مساحة فارغة | 1 | - | |
| 29-35 | معامل المكاسب | 7 | - | ب+60 |
| 36 | مساحة فارغة | 1 | - | |
| 37-38 | رمز الخطأ | 2 | - | 00 |
| 39 | مساحة فارغة | 1 | - | |
| 40-41 | رمز التحقق | 2 | - | ثلاثية الأبعاد |
| 42 | شخصية العودة | 1 | ||
| 43 | حرف كسر الخط | 1 |
بعد تشغيل المستشعر ، يمر بفترة من المعالجة المسبقة (6-10 ثانية) ثم يبدأ في إصدار سلسلة ذات طول ثابت بشكل دوري (1 هرتز). يتم عرض تنسيق السلسلة في الشكل أعلاه.
تحليل السلسلة الخارجة (عينة):
A 000.00 + 24.0 + 1006.22 + 16.1 + 006.0 B 00 13
A: رأس الإطار.
+000.00: قيمة تركيز الميثان، مع حجز مكانين عشريين، وحدة % vol.
+ 24.0: درجة حرارة البيئة، وحدة °C؛
1006.22ضغط البيئة، وحدة hPa
16.1: كثافة ضوء الليزر والمدى الفعال 3.6 21.6;
006.0عامل تكبير، النطاق الطبيعي 1.0-126.0;
00: رموز الخطأ
01: إشارة بصرية غير طبيعية ؛ 02 درجة حرارة المحيط أو ضغط غير طبيعي ؛ إشارة بصرية قوية جداً ؛ 04 شذوذ في درجة حرارة الليزر
05إشارة الضوء ضعيفة جداً
13: xor رمز التحقق
رمز الخطأ
| رمز الخطأ | المعنى | رمز الخطأ | المعنى |
| 0 | جهاز الاستشعار يعمل بشكل صحيح | 3 | إشارة الليزر قوية |
| 1 | إشارة الكشف الضوئي غير طبيعية | 4 | شذوذ في درجة حرارة الليزر |
| 2 | حساس الحرارة والضغط غير طبيعي | 5 | إشارة الليزر ضعيفة جداً |
الاحتياط
(أ) فولتاج العمل للمستشعر هو 3.3 فولت، ومستوى الواجهة المتسلسلة هو 3.3 فولت.
ب) جهاز الاستشعار يحتوي على مكونات بصرية دقيقة، يرجى تجنب الاصطدام العنيف؛
c) ظروف بيئة العمل: -40°C ~ +70°C
الرطوبة النسبية 0-99٪ RH (غير مكثفة).
الملاحظة: فولتاج عمل جهاز الاستشعار هو 3.3 فولت. يحظر توصيل فولتاج إمدادات الطاقة الذي يتجاوز 3.6 فولت إلى جهاز الاستشعار لتجنب تلف جهاز الاستشعار.
