Place of Origin:
China (Mainland)
اسم العلامة التجارية:
Kacise
إصدار الشهادات:
certificate of explosion-proof, CE
Model Number:
KPS200

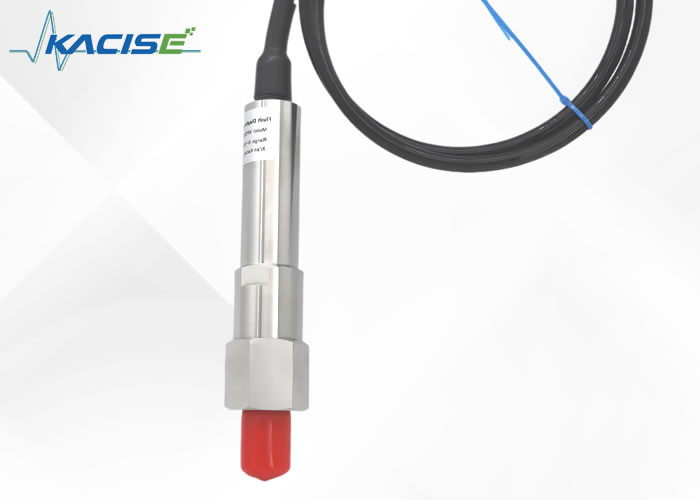

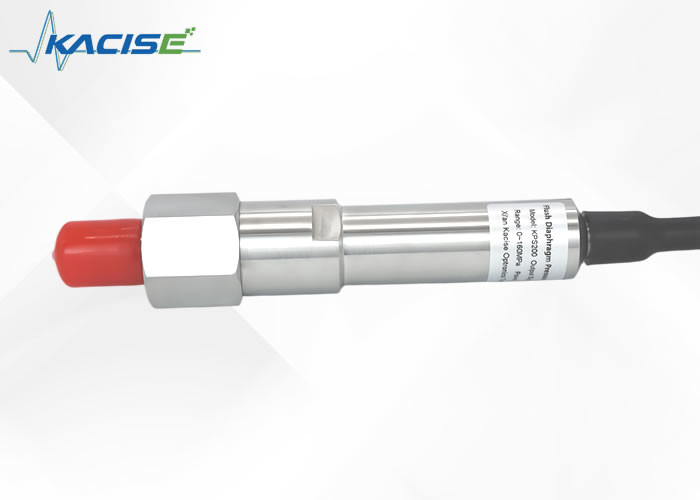

KPS200 جهاز نقل ضغط الغشاء
1.مقدمة
مقياس الضغط العالي هو نتيجة أخرى لتقديم شركتنا وتحليل تكنولوجيا المنتجات الأجنبيةولها خصائص الاستجابة العالية، دقة عالية، هيكل صلب، مقاومة للتآكل، مقاومة للهزات، أداء عالية وأداء عالية التكلفة.
يستخدم المنتج على نطاق واسع في صناعة البترول ، وخاصة لقياس الضغط العالي لمضخات الطين المستوردة ، وشاحنات التكسير ، وشاحنات التسمين ، إلخ.و هو جهاز الإرسال المفضل لاستبدال المنتجات المستوردة.
هذا النوع المقاوم للانفجار يلبي متطلبات معايير GB3836.1-2010 و GB3836.4-2010 وحصل على شهادة مضادة للانفجار.
المنتج المقاوم للانفجار مناسب للمناسبات التي قد تظهر فيها الغازات المتفجرة. المناطق المقاومة للانفجار هي المنطقة 1 والمنطقة 2 ، والغاز الممثل النموذجي هو البروبان.
2البعد
3.المواصفات التقنية
| نطاق القياس | 0~30...160MPa |
| الحمل الزائد | 1.5 ضعف ضغط الكمية الكاملة (حد أقصى 160MPa) |
| غير خطية | ±0.5٪ FS |
| خطأ صفر | ± 1%FS |
| خطأ كامل النطاق | ± 1%FS |
| مقاومة العزل | 250Ω@250V DC |
| درجة حرارة العمل | -30~70 درجة مئوية |
| نوع مضاد للانفجار | -30~60 درجة مئوية |
| درجة حرارة التخزين | -40~70 درجة مئوية |
| إمدادات الطاقة | 12 ~ 28VDC |
| إشارة الخروج | 4 ~ 20m ADC (الخط الثاني) |
| مقاومة الحمل | ≤ ((U-12)/0.02Ω (الخط الثاني) |
| حماية الحجرة | IP65 |
| اتصال كهربائي | رباعية النواة أو ستة النواة |
| غلاف إلكتروني | الفولاذ المقاوم للصدأ 304 |
| غلاف جهاز الاستشعار (حجاب الحاجز الحساس للضغط) | الفولاذ المقاوم للصدأ 17-4PH |
| البحر | مطاط النتريل، وسادة نحاسية |
4النقل والتعبئة والتخزين
4.1 النقل
تحقق مما إذا كانت الأداة قد تضررت أثناء النقل. إذا كان هناك تلف واضح، يرجى الاتصال بنا.
4.2 التعبئة والتخزين
لا تخلع العبوة قبل التثبيت.
4.3 الظروف المسموح بها للتخزين
درجة حرارة التخزين: -40 ~ + 70 °C
رطوبة التخزين: 45٪ ~ 75٪ رطوبة نسبية (بدون تكثيف)
5. التثبيت
العنصر الحساس للضغط المستخدم في هذا المنتج ينقل الضغط عبر الحجاب الحاجز الحساس للضغط. أي لمسة ستسبب تلف جهاز الإرسال.
▶ لا تلمس الجزء الداخلي من واجهة الضغط بأي طريقة.
5.1 إعداد التثبيت
تحقق من أن مظهر جهاز الإرسال جيد.
سطح الختم في واجهة الضغط في جهاز الإرسال نظيف وغير متضرر.
النظر في قابلية تطبيق الوسيط المقاس؛
يجب أن تكون درجة الحرارة المحيطة ودرجة الحرارة المتوسطة ضمن المواصفات التقنية للمنتج.
هناك مساحة كافية لتثبيت الكهرباء الآمنة.
5.2 طريقة تثبيت جهاز الإرسال وتختمها: خيط مستقيم، سطح الختم يستخدم حلقة الختم
الخيط الداخلي للتركيب:
يجب أن يكون عمق الخيط الداخلي لتركيب جهاز الإرسال أكبر من طول الخيط.
5.3 النظام الكهربائي للجهاز
المكونات المقابلة للمنتج هي مكونات مقاومة للماء. لضمان مستوى حماية المنتج، تأكد من قفل المكونات أثناء الاتصال الكهربائي.
مصدر الطاقة: انظر ملصق المنتج للحصول على التفاصيل (يجب أن يستوفي مصدر الطاقة متطلبات المعايير ذات الصلة ، ويجب أن يكون نظام إمدادات الطاقة موثوقًا به.) جهاز الإرسال المقاوم للانفجار الآمن بطبيعته يتم تشغيله بواسطة حاجز أمان.
متطلبات الاتصال الكهربائي: اختر كابل قطره يتناسب مع غدة كابل القابس ، ويجب أن تكون غدة الكابل والقارب سليمان.
متطلبات الاتصال الكهربائي: انظر ملصق المنتج لتعريف الأسلاك
تعريف دبوس المنتج:
الأسود: إمدادات الطاقة V+
الأحمر: إشارة الخروج خارج (نظام سلكي)
6تفكيك وصيانة وتنظيف وإصلاح
6.1 تفكيك المنتج
يستخدم جهاز الإرسال في الأماكن الخطرة مثل السمية، الضارة، درجة الحرارة العالية والضغط العالي.
▶ الرجاء اتباع مواصفات التشغيل ذات الصلة.
▶ ارتدي المعدات الوقائية اللازمة.
جهاز نقل الضغط يحتاج إلى الضغط وإيقاف تشغيله، وقطع الاتصال الكهربائي، واستخدام مفتاح فرنسي لإزالته.
6.2 الصيانة
جهاز الإرسال لا يتطلب صيانة أثناء الاستخدام العادي ويتم صيانته فقط من قبل الشركة المصنعة.
عند استخدام أجهزة إرسال مضادة للانفجار ، فإن التشغيل غير السليم سيؤدي إلى فشل الأداء المقاوم للانفجار.
▶ لا يسمح للمنتجات المقاومة للانفجار التي هي آمنة بطبيعتها باستبدال مكونات الدوائر أو الهياكل لتجنب التأثير على أداء المنتج المقاوم للانفجار.
6.3 التنظيف
استخدام عامل التنظيف الخاطئ سوف يضر بتسمية المنتج
▶ لا تستخدموا مواد تنظيف مزعجة.
▶ لا تستخدم أدوات تنظيف ضارة أو حادة.
▶ لا تستخدم قطعة من القماش أو الإسفنجات.
استخدام الماء النظيف ومواد التنظيف التقليدية لتنظيف المنتج. قبل التنظيف ، يجب أن يتم ضغط جهاز نقل الضغط وإيقاف تشغيله.مسح سطح جهاز الإرسال مع قطعة قماش رطبة ناعمة.
6.4 الإصلاح
وسائل الإعلام المتبقية يمكن أن تسبب إصابة شخصية، والأضرار المادية والأضرار البيئية
وسائل الإعلام المتبقية على جهاز نقل الضغط المفكك يمكن أن تسبب ضررًا للأفراد والبيئة والمعدات.
▶ مع المواد الخطرة، بما في ذلك بيانات سلامة المواد من الوسائط المقابلة.
عند نقل جهاز نقل الضغط، يرجى الانتباه إلى النقاط التالية:
يجب أن لا تحتوي جميع الأدوات المقدمة على أي مواد خطيرة (مثل الأحماض والأساسيات والحلول ، إلخ) ويجب تنظيفها قبل إرجاعها. عند إرجاع الأداة لإصلاحها ،يجب استخدام العبوة الأصلية أو العبوة المناسبة للنقل.
6.5 التخلص
التعامل غير السليم مع المنتج يمكن أن يسبب ضررًا للبيئة.
يرجى التخلص من مكونات جهاز الإرسال ومواد التعبئة والتغليف بطريقة تتوافق مع البيئة ووفقاً للوائح الوطنية للتخلص من النفايات.
7العيوب
في حالة وجود أي خطأ في جهاز الإرسال، تحقق أولاً مما إذا كان جهاز الإرسال مثبت بشكل صحيح من الاتصال الضغط والاتصال الكهربائي.
الأخطاء الشائعة والحلول هي كما يلي:
| الخطأ | الأسباب | الحل |
| لا توجد إشارة خروجاً | كسر الكابلات | تحقق من الاتصال |
| الإشارة تتجاوز المقياس الكامل | تم تجاوز حد الجهد الزائد | رصد نطاق التوتر الزائد المسموح به |
| خطأ الإشارة كبير | تجاوز درجة حرارة البيئة | استخدام ضمن نطاق درجة الحرارة المسموح بها |
| تغيرات الضغط، والإنتاج ثابت | تلف جهاز الإرسال | استبدل جهاز الإرسال |
| قفزة الإشارة | مصدر تداخل EMC في الموقع ، مثل محول التردد | استخدم كابل محمي |
