Place of Origin:
China (Mainland)
اسم العلامة التجارية:
Kacise
إصدار الشهادات:
certificate of explosion-proof, CE
Model Number:
KPS210

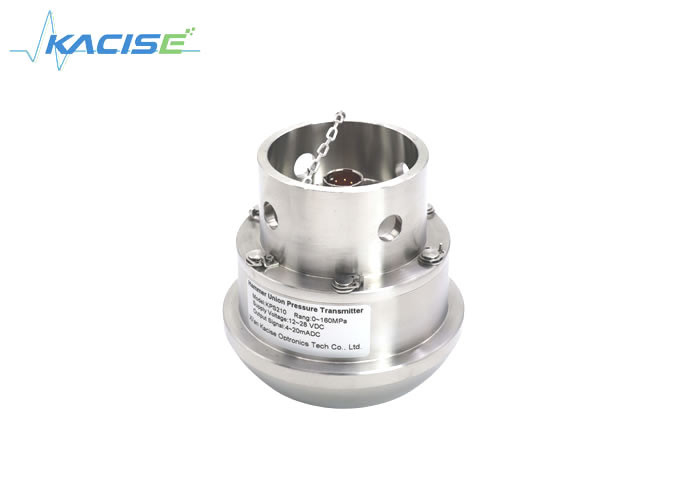

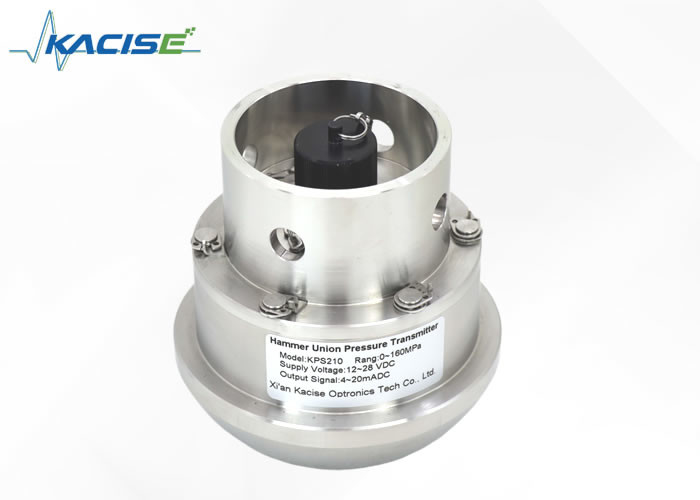

KPS210 أجهزة استشعار الضغط لـ Hammer Union
1.مقدمة
مقياس التوتر KPS210 جهاز إرسال ضغط عالي هو منتج جديد يدمج التكنولوجيا المتقدمة الأجنبية وتكنولوجيا تصنيع أجهزة الاستشعار المحلية.إنه تبلور آخر لتقديم شركتنا وتحضير تكنولوجيا المنتجات الأجنبيةيستخدم جهاز الاستشعار مقياس الضغط المقاوم الكبير عالي الدقة المستورد وتكنولوجيا الحجاب الحاجز الفريدة المحلية. يمكن أن يصل نطاق قياسه إلى 160Mpa ،ولها خصائص الاستجابة العالية، دقة عالية، هيكل قوي، مقاومة للتآكل، مقاومة للهزات، أداء عالية وأداء عالية التكلفة.
يستخدم المنتج على نطاق واسع في معدات الحفر في صناعة النفط ، وخاصة لقياس الضغط العالي من مركبات التكسير المستوردة ومركبات التسمين.هو جهاز الإرسال المفضل لتحل محل المنتجات المستوردة.
هذا النوع المقاوم للانفجار يستوفي متطلبات معايير GB3836.1-2010 و GB3836.4-2010 ، وحصل على شهادة مقاومة للانفجار. علامة مقاومة للانفجار هي Ex ib IIB T6 Gb.
المنتج المقاوم للانفجار مناسب للمناسبات التي قد تظهر فيها الغازات المتفجرة. المناطق المقاومة للانفجار هي المنطقة 1 والمنطقة 2 ، وغازها النموذجي هو البروبان.
2البعد
| نطاق القياس | 0~30...160MPa |
| الحمل الزائد | 1.5 ضعف ضغط الكمية الكاملة (حد أقصى 160MPa) |
| غير خطية | ±0.5٪ FS |
| خطأ صفر | ± 1%FS |
| خطأ كامل النطاق | ± 1%FS |
| مقاومة العزل | 250M°C@250V DC |
| درجة حرارة العمل | -30~70 درجة مئوية |
| نوع مضاد للانفجار | -30~60 درجة مئوية |
| درجة حرارة التخزين | -40~70 درجة مئوية |
| إمدادات الطاقة | 12 ~ 28VDC |
| إشارة الخروج | 4 ~ 20m ADC (الخط الثاني) |
| مقاومة الحمل | ≤ ((U-12)/0.02Ω (الخط الثاني) |
| حماية الحجرة | IP65 |
| اتصال كهربائي | رباعية النواة أو ستة النواة |
| السلامة الداخلية | Ex ib IIB T6 جيجابايت |
| معايير السلامة الداخلية | Ui= 28VDC.Ii=200mA.Pi=1.4W.Ci=0.048μF،Li=0mH |
| غلاف إلكتروني | الفولاذ المقاوم للصدأ 304 |
| غلاف جهاز الاستشعار (حجاب الحاجز الحساس للضغط) | الفولاذ المقاوم للصدأ 17-4PH |
| البحر | المطاط النترلي أو اللحام |
4النقل والتعبئة والتخزين
4.1 النقل
تحقق مما إذا كانت الأداة قد تضررت أثناء النقل. إذا كان هناك تلف واضح، يرجى الاتصال بنا.
4.2 التعبئة والتخزين
لا تخلع العبوة قبل التثبيت.
4.3 الظروف المسموح بها للتخزين
درجة حرارة التخزين: -40 ~ + 70 °C
رطوبة التخزين: 45٪ ~ 75٪ رطوبة نسبية (بدون تكثيف)
5. التثبيت
العنصر الحساس للضغط المستخدم في هذا المنتج ينقل الضغط عبر الحجاب الحاجز الحساس للضغط. أي لمسة ستسبب تلف جهاز الإرسال.
▶ لا تلمس الجزء الداخلي من واجهة الضغط بأي طريقة.
5.1 إعداد التثبيت
تحقق من أن مظهر جهاز الإرسال جيد.
سطح الختم في واجهة الضغط في جهاز الإرسال نظيف وغير متضرر.
النظر في قابلية تطبيق الوسيط المقاس؛
يجب أن تكون درجة الحرارة المحيطة ودرجة الحرارة المتوسطة ضمن المواصفات التقنية للمنتج.
هناك مساحة كافية لتثبيت الكهرباء الآمنة.
5.2 طريقة تثبيت وإغلاق جهاز الإرسال: الاتحاد 2#1502
5.3 النظام الكهربائي للجهاز
المكونات المقابلة للمنتج هي مكونات مقاومة للماء. لضمان مستوى حماية المنتج، تأكد من قفل المكونات أثناء الاتصال الكهربائي.
مصدر الطاقة: انظر ملصق المنتج للحصول على التفاصيل (يجب أن يستوفي مصدر الطاقة متطلبات المعايير ذات الصلة ، ويجب أن يكون نظام إمدادات الطاقة موثوقًا به.) جهاز الإرسال المقاوم للانفجار الآمن بطبيعته يتم تشغيله بواسطة حاجز أمان.
متطلبات الاتصال الكهربائي: اختر كابل قطره يتناسب مع غدة كابل القابس ، ويجب أن تكون غدة الكابل والقارب سليمان.
متطلبات الاتصال الكهربائي: انظر ملصق المنتج لتعريف الأسلاك
تعريف دبوس المنتج:
A (أحمر): إمدادات الطاقة V+
B (أسود): إشارة الخروج OUT (نظام سلكين)
ج: فارغ
د: فارغ
E (أصفر): إعادة تعيين + (معايرة)
F (أبيض): إعادة تعيين - (معايرة)
5.4 إرسال السلامة الداخلية لبيئة الغازات المتفجرة
عندما تستخدم أجهزة إرسال مضادة للانفجار آمنة جوهريا في بيئات الغازات المتفجرة للاتصال الكهربائي،يجب أن يتم دمجها مع حواجز السلامة لتشكيل نظام مضاد للانفجار آمن بشكل جوهرييتم وضع حاجز السلامة ومصدر الطاقة في منطقة آمنة ، ويتم وضع جهاز الإرسال الآمن جوهريا في منطقة خطيرة.
5.5 إرسال السلامة الداخلية لبيئة الغازات المتفجرة
عندما تستخدم أجهزة إرسال مضادة للانفجار آمنة جوهريا في بيئات الغازات المتفجرة للاتصال الكهربائي،يجب أن يتم دمجها مع حواجز السلامة لتشكيل نظام مضاد للانفجار آمن بشكل جوهرييجب وضع الحواجز الأمنية ومصادر الطاقة في المنطقة الآمنة ، ويجب وضع أجهزة الإرسال الآمنة بطبيعتها في المنطقة الخطرة.
يتم عرض النظام الآمن بطبيعته من سلكين 4 ~ 20mADC الخروج على النحو التالي:
الحد الأقصى المسموح به من السعة الموزعة Cc = Co-Ci ، الحد الأقصى المسموح به من الحثية الموزعة Lc = Lo-Li من كابل اتصال النظام بين جهاز الإرسال وحاجز السلامة.
الحد الأقصى المسموح به من السعة الموزعة Cc=Co-Ci،
الحد الأقصى المسموح به من الحثية الموزعة Lc=Lo-Li.
Co≥Ci+Cc Lo≥Li+Lc
Uo≤Ui I≤I Po≤P
يمكن للمستخدم اختيار حاجز السلامة بحرية ، طالما أن المعلمات تلبي المتطلبات المذكورة أعلاه ولديها شهادة مقاومة للانفجار.يجب أن يتم تثبيت و استخدام حاجز السلامة وفقًا لدليل تعليمات حاجز السلامة.
منتجنا مستشعر الضغط الدقيق يأتي مع الدعم الفني الشامل والخدمات لضمان أن يكون لديك أفضل تجربة مع منتجنا.خدمات الدعم لدينا تشمل توجيهات التثبيتهدفنا هو ضمان أن تحصل على أقصى استفادة من منتج جهاز استشعار الضغط الدقيق الخاص بنا وتحقيق النتائج المرجوة.
