1مقدمة
1.1 مبدأ القياس
مقياس تدفق دوبلر بالموجات فوق الصوتية هو مضيف يجمع سرعة التدفق ومستوى المياه ودرجة حرارة مقياس تدفق دوبلر بالموجات فوق الصوتية من خلال RS485 ،وإدخال مختلف معايير القناة وفقا للحالة الفعلية في الموقعيتم حساب مساحة تدفق المياه S (m2) باستخدام معايير القناة ومستوى المياه المجمعة H (m) ،و يتم حساب معدل التدفق الفوري (Q = V * S) من خلال ضرب منطقة تدفق المياه وسرعة التدفق V (m / s)، ويتم حساب معدل التدفق التراكمي عن طريق مضاعفة معدل التدفق بالوقت التراكمي.
من هذا يمكننا أن نعرف: Q=V*S
معدل تدفق فوري * الفرق الزمني = معدل تدفق تراكمي
1.2 التكوين
مقياس تدفق سلسلة KDF1000 هو منتج يقيس سرعة وتدفق المياه في المياه الطبيعية أو القنوات أو خطوط الأنابيب.
يتم تقسيم عداد التدفق إلى جزأين: جهاز الاستشعار والمضيف ، والتي يتم توصيلها بواسطة كابل.
يمكنه قياس سرعة وتدفق المياه في القنوات والأنهار، ومستوى المياه أعلى بأكثر من 20 سم من الجزء العلوي من جهاز الاستشعار.
يمكن أن يقيس سرعة وتدفق المياه في الأنابيب والقنوات. يجب أن يكون مستوى المياه أعلى من الجزء العلوي من جهاز الاستشعار بأكثر من 20 سم ، ويجب أن يكون قطر الأنابيب الداخلي ≥ 500 مم.
2المواصفات التقنية
| إمدادات الطاقة |
نطاق إمدادات الطاقة: 10.8VDC26.4VDC استهلاك الطاقة RS485 12V: 88mA±1mA (حوالي 1.06W) استهلاك الطاقة RS485 24V: 52mA±1mA (حوالي 1.25W) استهلاك الطاقة RS485 + 4 ′′ 20mA 12V: 110 mA ± 1mA (حوالي 1.32W) استهلاك الطاقة RS485 + 4 ′′ 20mA 24V: إمدادات الطاقة 24V بدون مخرج mA |
| خصائص الناتج | بروتوكول RS485 / ModBus القياسي ؛ 4 ~ 20mA (المعيار الافتراضي من المصنع) |
| أداء القياس |
نطاق التدفق: 1L/s~99999.99m3/h نطاق عمق المياه: 0.02 ~ 3m ، 0.02 ~ 10m (يرجى تأكيد أعلى عمق للمياه قبل الطلب) ؛ واجهة العرض 1: مستوى المياه، التدفق الفوري، التدفق التراكمي. واجهة العرض 2: مستوى المياه، معدل التدفق، مساحة القسم العرضي، درجة الحرارة. دقة التدفق: 0.0001L/s. |
| الخصائص الفيزيائية |
مادة الغلاف المنقسم: ABS، مادة جهاز الاستشعار: POM مستوى حماية جهاز الاستشعار: IP68؛ مستوى حماية جهاز الإرسال: IP65؛ كابل بين جهاز الاستشعار: كابل محمي من 4 نواة مع قناة الهواء ، طول الصناعة الافتراضي 10 أمتار ، قطر الأسلاك 8 مم (يجب تخصيص أطوال الأسلاك الأخرى). |
| بيئة العمل |
درجة حرارة العمل: 060 درجة مئوية (حالة عدم التجمد) ؛ درجة حرارة التخزين: -20~80°C |
3الأبعاد
3.1 صورة للمنتج

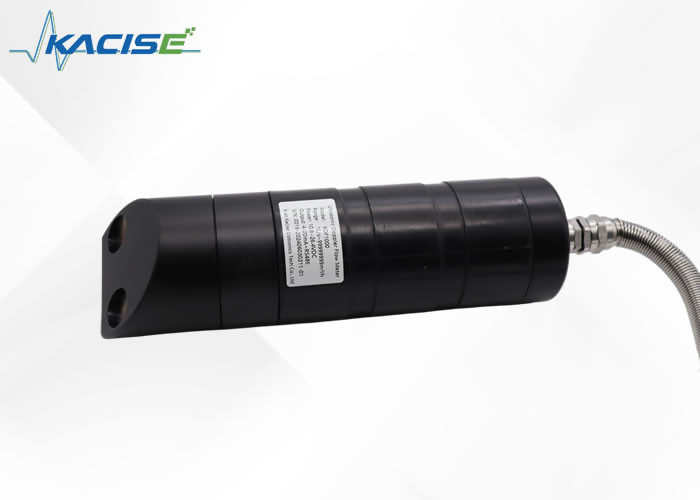

الصورة المادية للمستشعر (بما في ذلك جميع الملحقات)
الصورة الفيزيائية لمقياس تدفق دوبلر بالموجات فوق الصوتية (المضيف)

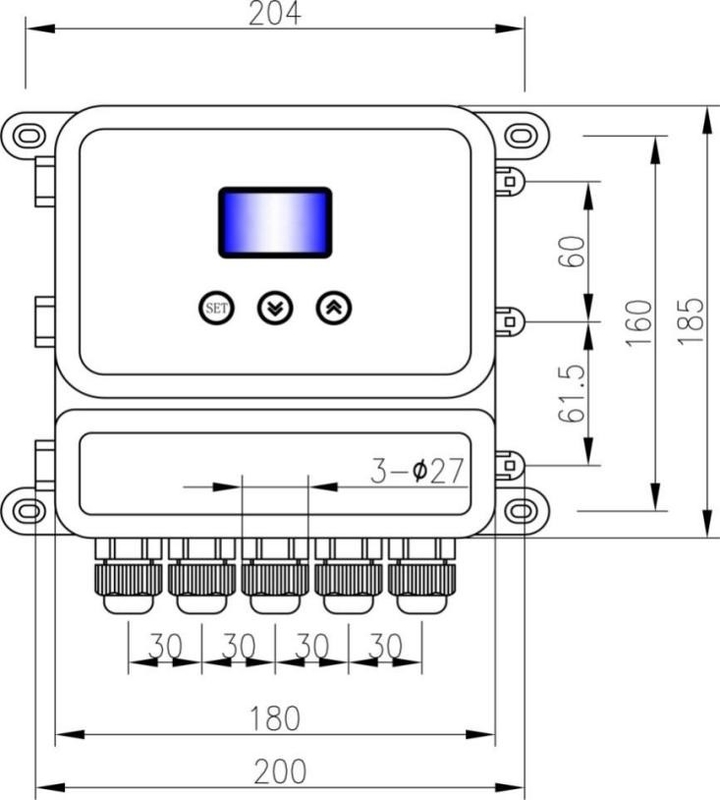

3.2 حجم الهيكل
4تعليمات التثبيت
4.1 مخطط تجميع
هناك أربعة لوحات تثبيت في الملحقات المصنعة. يرجى الاطلاع على الشكل. بعد التثبيت، يمكن تثبيتها على صندوق الأدوات أو اللوح الخشبي.
| قائمة الملحقات المصنعة لمقياس تدفق دوبلر بالموجات فوق الصوتية | |||
| لا. | الاسم | النموذج/المواصفات | المبلغ |
| 1 | مضيف مقياس تدفق دوبلر بالموجات فوق الصوتية | 1 | |
| 2 | جهاز استشعار Doppler للتدفق بالموجات فوق الصوتية | 1 | |
| 3 | (بما في ذلك ملحقات مصنع أجهزة الاستشعار) | 1 | |
| 4 | لوحة قاعدة تركيب | M6*16 | 4 |
| 5 | مسامير آلة ذات رأس مسطح | 2 | |
| 6 | مشابك | 4 | |
| 7 | غطاءات تركيب | M4*12 | 4 |
| 8 | مسامير ذاتية القيادة ذات الرأس المستديرة | M4*25 | 4 |
4.2 الأسلاك
مقياس تدفق دوبلر بالموجات فوق الصوتية وشكل اتصال المضيف
5التطبيق
