Place of Origin:
CHINA
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
Model Number:
KWL801C
فيديو

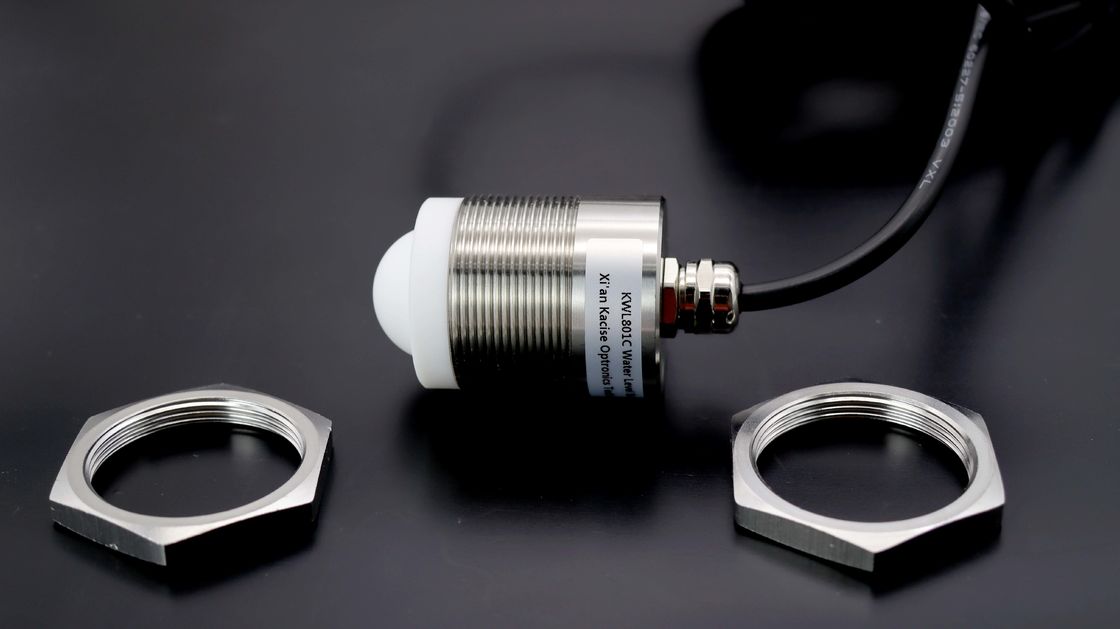

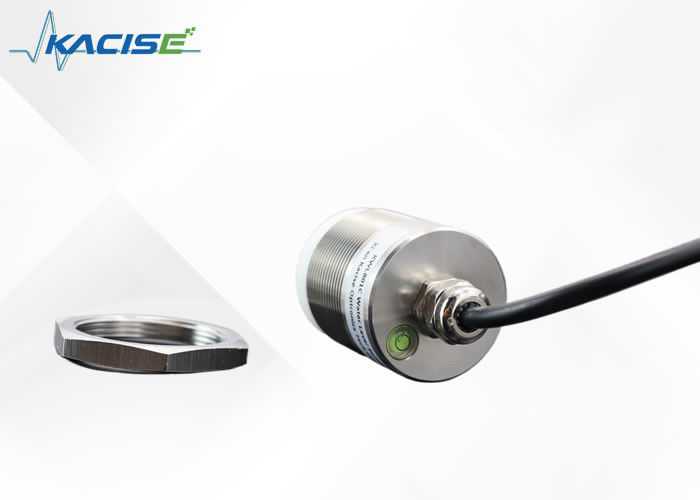

دليل تشغيل جهاز استشعار مستوى الرادار
جهاز استشعار مستوى الرادار KWL801C يتوافق مع المواصفات القياسية الموضحة في المعيار الوطني DB50/T 826-2017 لمقاييس المستوى.مكونها الأساسي مصمم مع IP68 معالجة للماء مغلقة بالكامل.
يمتد أقصى نطاق قياس للمنتج إلى 40 مترًا ، مع الحد الأدنى من النقطة العمياء التي تقل عن 6 سم.
بسبب ترددها العالية وعرض النطاق الترددي الأوسع ، فإنه يحقق دقة متفوقة. بالإضافة إلى ذلك ، يتضمن المنتج دعامة ثابتة للتثبيت.
يعتمد مستشعر مستوى الرادار على مبدأ انعكاس المجال الزمني (TDR). تنتشر النبضة الكهرومغناطيسية على طول الكابل أو المسبار بسرعة الضوء.عندما يلتقي بسطح الوسط المقاس، يتم انعكاس جزء من نبض مقياس مستوى الرادار لتشكيل صدى يعود إلى جهاز إرسال النبض على نفس المسار ،والمسافة بين جهاز الإرسال وسطح الوسط المقاس هي متناسبة مباشرة مع وقت انتشار النبض، وبالتالي يتم حساب ارتفاع المستوى.
| النموذج | KWL801C-RS485 | KWL801C-RJ45 | KWL801C-RS232 | KWL801C-TTL |
| تواتر القياس | 80 غيغاهرتز | |||
| التواصل | RS485 | |||
| تواتر الحصول | ≥200ms/ قابلة للتكوين | |||
| تيار التشغيل | 12V / 14mA | |||
| دقة قياس المسافة | ± 2 ملم | |||
| بروتوكول الاتصال | بروتوكول Modbus/ النص | |||
| عرض شعاع الهوائي | ±2.75 درجة | |||
| فولتاج التزويد | 9 ~ 24 فولت | |||
| نطاق القياس | 0.2~40m | |||
| تيار نبضات RF | 100mA / 20ms | |||
| رطوبة العمل | 0~95% | |||
| نوع الخيط | خيوط G / مخصصة | |||
| درجة حرارة العمل | -40~75 درجة مئوية | |||
| درجة مقاومة الماء | IP68 | |||
| الوزن الصافي | 0.6 كجم | |||
| الخط الأحمر | VCC (9 ~ 24V إمدادات الطاقة) |
| الخط الأسود | الـ GND |
| الخط الأصفر | 485-أ |
| الخط الأخضر | 485-ب |
| الخط الأحمر | 12 (6 ~ 28 فولت مصدر الطاقة) |
| الخط الأسود | الـ GND |
| الخط الأصفر | TX |
| الخط الأخضر | RX |
| الخط الأحمر | الـ VCC |
| الخط الأسود | الـ GND |
| الخط الأصفر | TX |
| الخط الأخضر | RX |
1س: هل يمكنني وضع شعاري الخاص على المنتج؟
الجواب: بالتأكيد. يمكن طباعة الشعار على المقصورة، ويمكن أن يحفر اسم الشركة على لوحة الاسم.
2س: ماذا عن مراقبة الجودة؟
ج: سيتم اختبار جميع المنتجات 3 مرات قبل التعبئة.
3س: هل يمكنني إصدار طلب تجريبي، كمبيوتر واحد على سبيل المثال؟
ج: بالتأكيد ، أمر التجربة مقبول. بشكل عام ، لدينا نماذج شائعة في المخزون. سيتم إرسال العينة في غضون أسبوع واحد ، بعد استلام الدفع.
4س: هل يمكن أن تصمم وفقا لمتطلباتي؟
ج: بالطبع، فريقنا سوف يصمم لك، لجعل عداد تدفق الحليب لدينا يعمل بشكل مثالي في نهاية.
شيان كايسيس معتمدة من قبل ISO 9001-2008 ، GJB 9001B-2009 ، CE ، الأمان الداخلي ضد الانفجار والسلامة المعزولة ضد الانفجار ، الخ.التي تضمن أن منتجاتنا تتوافق مع المعايير الدولية.
نحن متخصصون في تصنيع أدوات قياس الضغط والمستوى والجريان والمنتجات ذات الصلة لمدة 10 سنوات. لدينا خبرة الفنية والموظفين الإداريين،من خلال جهود جميع موظفينا، أصبحنا مصنعين محترفين لأدوات القياس ومزودي حلول ونحن نحاول باستمرار تحسين نوعية المنتجات.
في الوقت الحالي ، يتم بالفعل تصدير جهاز استشعار Kacise إلى أمريكا وإسبانيا وأستراليا وتشيلي و 20 دولة ومنطقة أخرى ، وحصل على العديد من ردود الفعل المواتية.موزعيننا في الخارج يزدادون أيضاًنحن نعتبر أسعار معقولة، وقت إنتاج فعال وخدمة جيدة بعد البيع، كقاعدة لنا، ونأمل في التعاون مع المزيد من العملاء من أجل التنمية المتبادلة.
