Place of Origin:
CHINA
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
Model Number:
KLM800

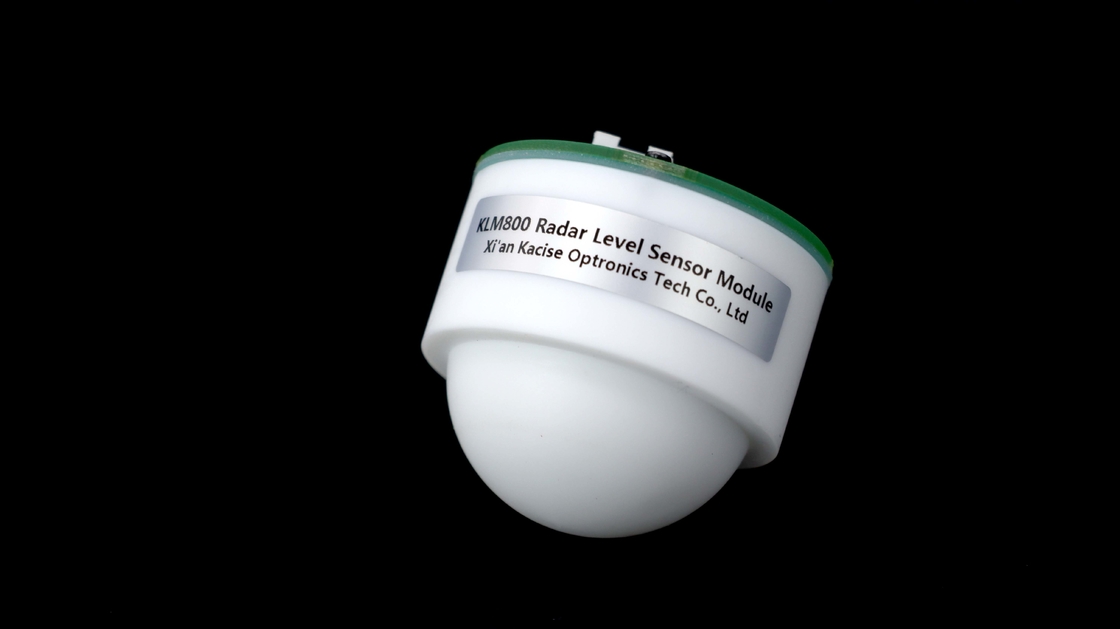

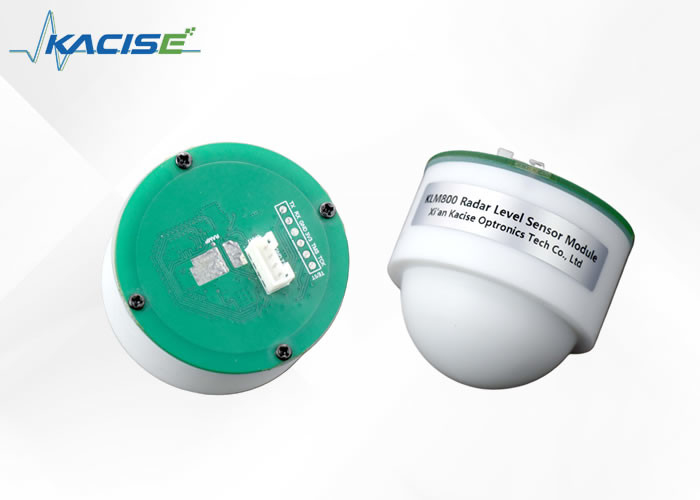

يتكون مكون رادار الموجات المليمترية من ثلاثة أجزاء رئيسية: وحدة التردد اللاسلكي ووحدة المعالجة وهوائي اللوحة المطبوعة. وعلى عكس الأنواع الأخرى من الرادار، يمكن لرادار الموجات المليمترية اكتشاف الأهداف عن طريق اختراق العوائق مثل الضوء أو المطر أو الغبار أو الضباب أو الصقيع. يعمل المستشعر طوال اليوم وهو متكامل للغاية وصغير الحجم وله واجهة مرنة.
تم تطوير رادار قياس مستوى المنتج على أساس رادار الموجة المليمترية. ويستخدم لقياس ارتفاع هوائي الرادار عن مستوى السائل. ويجد تطبيقًا واسع النطاق في مجالات مختلفة مثل قياس موارد المياه في الأنهار والخزانات، وقياس مستوى الخزان ومستوى المياه.
يمكن الحصول على الوحدات المستخدمة في هذا المنتج من الأجهزة التالية:
يتم استخدام هذا المنتج في مجالات مختلفة مثل هندسة الحفاظ على المياه ومحطات معالجة مياه الصرف الصحي ومصانع الكيماويات البترولية.
● التكامل العالي
● حجم صغير
● واجهة مرنة
● يمكنه اكتشاف الأهداف من خلال العوائق مثل الضوء أو المطر أو الغبار أو الضباب أو الصقيع
● أجهزة استشعار صغيرة تعمل طوال اليوم
| رقم الموديل | KLM800_485 |
| تردد القياس | 80 جيجاهرتز |
| وسائل الاتصال | RS_485 |
| تردد الاستحواذ | 160 مللي ثانية/قابلة للتكوين |
| تيار التشغيل | 12 فولت 30 مللي أمبير |
| دقة قياس المسافة | ±2 مم |
| بروتوكول الاتصالات | مودبوس |
| عرض شعاع الهوائي | ±2.75 درجة |
| جهد التغذية | 9-24 فولت |
| مدى القياس | 3م؛10م؛20م؛40م |
| أبعاد الوحدات |
قطر 47 ملم قطر 64 ملم |
| رطوبة العمل | 0~95% |
| درجة حرارة التشغيل | -20~70 درجة مئوية |
أبعاد:
● مسح الأنهار والخزانات وغيرها من مصادر الحفاظ على المياه
● قياس مستوى الخزان ومستوى الماء
● مشروع الحفاظ على المياه
● خطة معالجة مياه الصرف الصحي
● مصنع كيماويات البترول

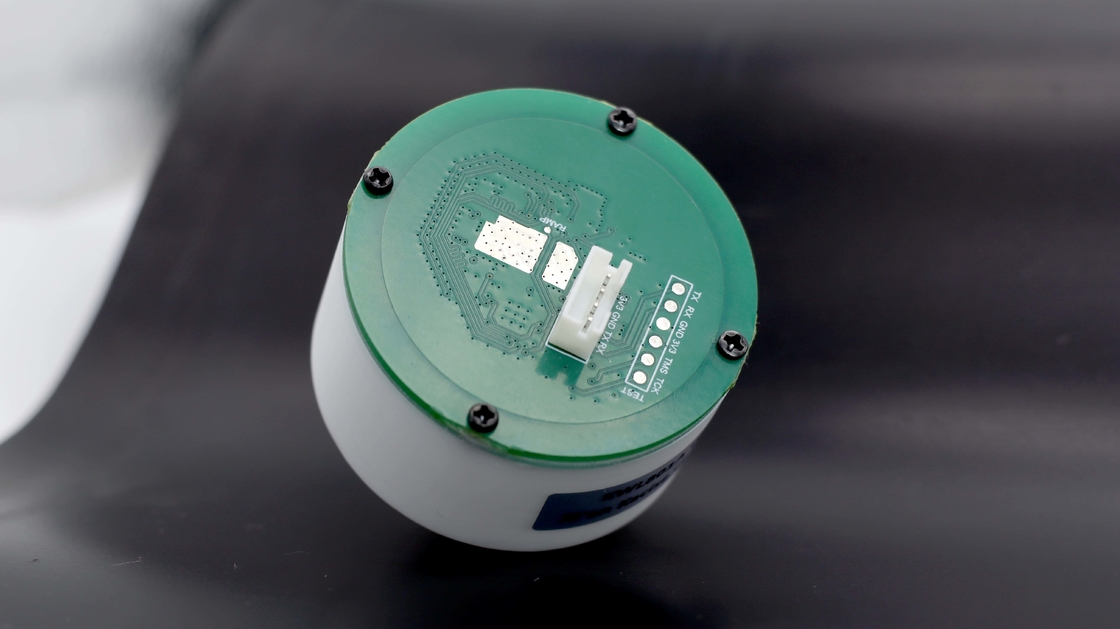

تظهر واجهة الوحدة في الشكل التالي:
| الواجهة | اسم | وظيفة |
| 1 | تنزيل الفم | لترقية البرامج الثابتة لـ STLINK وتصحيح أخطاء المحاكاة |
| 2 | منفذ إمداد الطاقة | مصدر طاقة 3.3 فولت، GND |
| 3 | المنفذ التسلسلي | يستخدم لإصدار أوامر التوقيت |
عند تثبيت الوحدة، حاول إبقاءها ثابتة لتجنب اهتزاز الوحدة والحفاظ على البيئة المحيطة مفتوحة قدر الإمكان.
1. المسافة بين الوحدة وسطح الماء أعلى من 30 سم لضمان أن يكون الوجه الأمامي للوحدة (سطح الهوائي) موازيًا لمستوى السائل القياسي؛
2. المسافة بين الوحدة وحافة الخزان وحافة المسبح وحافة سد النهر وحافة المسبح أكبر من متر واحد؛
3. اختر موقع وحدة التثبيت الأقل تقلبًا (حاول ألا تقوم بالتثبيت في منفذ الحقن ومنفذ التموج كبير، والتموج، ودقة القياس الكبيرة، والأسوأ).
4. مخطط التثبيت
ضمان في نطاق الشعاع بدون انحرافات مثل ضفاف النهر.
نقاط يجب ملاحظتها
يتم تثبيت الوحدة للحفاظ على الثبات قدر الإمكان، وتجنب اهتزاز الوحدة، والحفاظ على البيئة المحيطة مفتوحة قدر الإمكان.
1. المسافة بين الوحدة وسطح الماء أعلى من 30 سم للتأكد من أن الوجه الأمامي للوحدة (سطح الهوائي) موازٍ لمستوى السائل القياسي
2. المسافة بين الوحدة وحافة الخزان وحافة المسبح وحافة سد النهر وحافة المسبح أكبر من 0.5 متر؛
3. اختر موقع وحدة التثبيت الأقل تقلبًا (حاول ألا تقوم بالتثبيت في منفذ الحقن والمخرج حيث يكون التموج كبيرًا، وكلما زاد التموج، زادت دقة القياس، وكان الأمر أسوأ))
| رأس الإطار (1ب) | 0XFF |
| قياس الفصل (4ب) | قياس الارتفاع (نوع الفاصلة العائمة، بالسنتيمتر) |
| تحقق و(1 ب) | يتم تقريب نتيجة القياس، ويتم جمع البايت العالي والبايت المنخفض ويتم أخذ البايت المنخفض كمجموع اختباري |
على سبيل المثال، البيانات المرسلة هي FF 2A 4B 90 42 47، حيث FF هو رأس الإطار، والبايتات الأربعة الوسطى "2A 4B 90 42" هي معلومات المسافة، ويحدد حجم النهاية معلوماتها الحقيقية إلى 42 90 4B 2A (نوع النقطة العائمة السداسية العشرية)، والتي يتم تحويلها إلى 72.1468 سم عشري.
47 هو مجموع اختباري، ويتم حسابه على النحو التالي:
أول من قام بتحويل مسافة الفاصلة العائمة 72.1468 uint32_t عدد صحيح (4 بايت) إلى 72، في المستوى المنخفض في بايتين 0 (HEX 0)، منخفض 72 (HEX 48) كمجموع اختباري كرأس إطار منخفض، مرتفع + + عدد صحيح صحيح لأخذ 8 بتات منخفضة، (FF + 0 x00 + 0 x48) و 0 x47 x00ff = 0.
إضافة: وضع اختبار SScom
يمكن اختباره باستخدام منفذ تسلسلي للمساعدة (يد SScom):
1. استخدم وحدة منفذ USB التسلسلي المتصلة بواجهة USB بالكمبيوتر، وافتح برنامج تصحيح أخطاء SSCOM التسلسلي، واختر
المنفذ الصحيح؛
2. أرسل AT + TLVS = 1 n، لتحويل سلسلة الإخراج، وفقًا لأمر الإرسال
"AT + START n"؛
3. سلسلة الإخراج
ملاحظة: معدل البود الافتراضي هو 9600. إذا فتحت سلسلة بدون الجانب الأيمن من SSCOM، فانقر فوق الامتداد الموجود على يمين "حفظ المعلمات" لعرضه.
| مواصفات التعليمات المشتركة | |
| AT+STARTn | ابدأ الأمر |
| AT+إعادة الضبط | أمر إعادة الضبط |
| AT+BAUD=9600n | أمر معدل الباود |
| AT+TIME =160ن | دورة الإطار (أي تغيير الفاصل الزمني للإخراج) |
| AT+READn | تأكد من أن التكوين المشترك صحيح |
| AT+TLVS=1n | تغيير الإخراج (الافتراضي هو 0 في النظام السداسي عشر) |
ملحوظات:
في حالة عمل وحدة التحكم الدقيقة (MCU)، للتكوين، أرسل أولاً أمر إعادة الضبط (مقاطعة العمل)، وقم بتخصيص أمر الإدخال، ثم أرسل أمر إعادة الضبط (جعل التكوين فعالاً)، وأرسل أمر البدء.
طلب الأمر:
| عنوان الجهاز | كود الوظيفة | عنوان البداية | عدد التسجيلات | طول البيانات | بيانات | مركز حقوق الإنسان |
| 0x7F | 0x10 | 0x10 00 | 0x00 01 | 0x02 | 0x00 00 | 0x9E 33 |
تعريف البيانات: 0 لاستعادة إعدادات المصنع، 1 لإعادة تشغيل البرنامج.
بيانات الرد:
| عنوان الجهاز | كود الوظيفة | عنوان البداية | عدد التسجيلات | مركز حقوق الإنسان |
| 0x7F | 0x10 | 0x10 00 | 0x00 01 | 0x0F 17 |
أمثلة:
الطلب: 7 ف 10 10 00 00 02 00 00 9 هـ 33 01
الرد: 7 ف 10 10 00 00 0 ف 17 01
حيث أن جزء البيانات 00 00 يعني استعادة إعدادات المصنع.
طلب الأمر:
| عنوان الجهاز | كود الوظيفة | عنوان البداية | عدد التسجيلات | طول البيانات | بيانات | مركز حقوق الإنسان |
| 0x7F | 0x10 | 0x20 01 | 0x00 01 | 0x02 | 0x00 01 | 0x6E 21 |
تعريف البيانات: نطاق القيمة 1--247.
بيانات الرد:
| عنوان الجهاز | كود الوظيفة | عنوان البداية | عدد التسجيلات | مركز حقوق الإنسان |
| 0x7F | 0x10 | 0x20 01 | 0x00 01 | 0x51 د7 |
أمثلة:
الطلب: 7F 10 20 01 00 01 02 00 01 6E 21
الرد: 7 ف 10 20 01 00 01 51 د7
يشير جزء البيانات 00 01 إلى أن عنوان الجهاز الرئيسي مضبوط على 1.
طلب الأمر:
| عنوان الجهاز | كود الوظيفة | عنوان البداية | عدد التسجيلات | طول البيانات | بيانات | مركز حقوق الإنسان |
| 0x7F | 0x10 | 0x20 46 | 0x00 02 | 0x04 | 0x00 00 41 30 | 0x40 19 |
تعريف البيانات: قيمة البيانات هي بيانات عائمة، والوحدة هي الأمتار، وقيمة طول البيانات هي 4 بايت، وتنسيق البيانات هو 16 بت من البيانات المنخفضة في المقدمة، و16 بت من البيانات العالية في الخلف.
بيانات الرد:
| عنوان الجهاز | كود الوظيفة | عنوان البداية | عدد التسجيلات | مركز حقوق الإنسان |
| 0x7F | 0x10 | 0x20 46 | 0x00 02 | 0xA1 C3 |
أمثلة:
الطلب: 7 46 00 02 04 ف 10 20 00 00 41 30 إلى 40 19
رد: 7F 10 20 46 00 02 A1 C3
00 00 41 30 حيث يتم إدخال جزء البيانات من بيانات النقطة العائمة التي يبلغ طولها 11 مترًا.
طلب الأمر:
| عنوان الجهاز | كود الوظيفة | عنوان البداية | عدد التسجيلات | طول البيانات | بيانات | مركز حقوق الإنسان |
| 0x7F | 0x10 | 0x20 2E | 0x00 01 | 0x02 | 0x03 E8 | 0xA8 C0 |
تعريف البيانات: قم بتعيين الفاصل الزمني لجمع بيانات عداد مستوى المياه، والوحدة مللي ثانية، والقيمة الدنيا هي 100 مللي ثانية.
بيانات الرد:
| عنوان الجهاز | كود الوظيفة | عنوان البداية | عدد التسجيلات | مركز حقوق الإنسان |
| 0x7F | 0x10 | 0x20 2E | 0x00 01 | 0x60 1E |
أمثلة:
الطلب: 7 2 ef 10 20 00 02 03 01 E8 A8 C0
الرد: 7F 10 20 2E 00 01 60 1E
ومن بينها، يتم تحويل جزء البيانات 03 E8 إلى الرقم العشري 1000، أي أن الفاصل الزمني لاكتساب البيانات يتم ضبطه على 1000 مللي ثانية.
طلب الأمر:
| عنوان الجهاز | كود الوظيفة | عنوان البداية | عدد التسجيلات | طول البيانات | بيانات | مركز حقوق الإنسان |
| 0x7F | 0x10 | 0x20 02 | 0x00 01 | 0x02 | 0x25 80 | 0xB4 E2 |
تعريف البيانات: معدل نقل البيانات في الاتصالات: 4800،9600،19200.
بيانات الرد:
| عنوان الجهاز | كود الوظيفة | عنوان البداية | عدد التسجيلات | مركز حقوق الإنسان |
| 0x7F | 0x10 | 0x20 02 | 0x00 01 | 0xA1 D7 |
أمثلة:
الطلب: 7 ف 10 20 00 02 01، 02، 25 80 B4 E2
الرد: 7F 10 20 02 00 01 A1 D7
يعني جزء البيانات 28 80 أن معدل نقل البيانات تم ضبطه على 9600.
طلب الأمر:
| عنوان الجهاز | كود الوظيفة | عنوان البداية | عدد التسجيلات | مركز حقوق الإنسان |
| 0x7F | 0x03 | 0x20 01 | 0x00 01 | 0xD4 14 |
بيانات الرد:
| عنوان الجهاز | كود الوظيفة | طول البيانات | بيانات | مركز حقوق الإنسان |
| 0x7F | 0x03 | 0x02 | 0x00 01 | 0x51 8E |
تعريف البيانات: نطاق القيمة 1--247.
أمثلة:
الطلب: 7 ف 03 01 00 20 01 د4 14
الرد: 7 ف 03 02 0 01 51 8 هـ
جزء البيانات 00 01 يعني أن عنوان التابع هو 1.
طلب الأمر:
| عنوان الجهاز | كود الوظيفة | عنوان البداية | عدد التسجيلات | مركز حقوق الإنسان |
| 0x7F | 0x03 | 0x20 46 | 0x00 02 | 0x24 00 |
بيانات الرد:
| عنوان الجهاز | كود الوظيفة | طول البيانات | بيانات | مركز حقوق الإنسان |
| 0x7F | 0x03 | 0x04 | 0x00 00 41 30 | 0x54 70 |
تعريف البيانات: قيمة البيانات هي بيانات عائمة، والوحدة هي الأمتار، وقيمة طول البيانات هي 4 بايت، وتنسيق البيانات هو 16 بت من البيانات المنخفضة في المقدمة، و16 بت من البيانات العالية في الخلف.
أمثلة:
الطلب: 7 46 ف 03 20 00 00 02 24
الرد: 7 ص 03 04 00 00 41 30 54، 70
يتم تحويل جزء البيانات 00 00 41 30 إلى بيانات ذات فاصلة عائمة، أي 11 مترًا.
طلب الأمر:
| عنوان الجهاز | كود الوظيفة | عنوان البداية | عدد التسجيلات | مركز حقوق الإنسان |
| 0x7F | 0x03 | 0x20 02 | 0x00 01 | 0x24 14 |
بيانات الرد:
| عنوان الجهاز | كود الوظيفة | طول البيانات | بيانات | مركز حقوق الإنسان |
| 0x7F | 0x03 | 0x02 | 0x28 80 | 0x8D 7E |
أمثلة:
الطلب: 7 ف 20 00 02 03 01 24 14
رد: 7F 03 02 25 80 8B 7E
يشير جزء البيانات 28 80 إلى أن معدل نقل البيانات هو 9600.
طلب الأمر:
| عنوان الجهاز | كود الوظيفة | عنوان البداية | عدد التسجيلات | مركز حقوق الإنسان |
| 0x7F | 0x03 | 0x20 2E | 0x00 01 | 0xE5 د0 |
بيانات الرد:
| عنوان الجهاز | كود الوظيفة | طول البيانات | بيانات | مركز حقوق الإنسان |
| 0x7F | 0x03 | 0x02 | 0x03 E8 | 0x90 ف0 |
تعريف البيانات: قم بتعيين الفاصل الزمني لجمع بيانات عداد مستوى المياه، والوحدة مللي ثانية، والقيمة الدنيا هي 100 مللي ثانية.
أمثلة:
الطلب: 7F 03 20 2E 00 01 EF C3
الرد: 7 ف 03 02 90 ف0 03 هـ8
ومن بينها، تم تحويل جزء البيانات 03 E8 إلى الرقم العشري 1000، مما يشير إلى أن فترة اكتساب البيانات كانت 1000 مللي ثانية.
طلب الأمر:
| عنوان الجهاز | كود الوظيفة | عنوان البداية | عدد التسجيلات | مركز حقوق الإنسان |
| 0x7F | 0x04 | 0×0أ 0ف | 0x00 02 | 0x48 0E |
بيانات الرد:
| عنوان الجهاز | كود الوظيفة | طول البيانات | بيانات | مركز حقوق الإنسان |
| 0x7F | 0x04 | 0x04 | 0x04 19 3F 9E | 0x25 2ج |
تعريف البيانات: قيمة البيانات هي بيانات من النوع العائم، والوحدة هي الأمتار. قيمة طول البيانات هي 4 بايت، تنسيق البيانات هو 16 بتًا منخفضًا من البيانات في السابق، و16 بتًا مرتفعًا خلفه. يرتبط معنى نتيجة القياس بنوع القياس، والافتراضي هو مستوى الماء.
أمثلة:
الطلب: 7 4 0 fa 48 0 0 f 00 02 e
الرد: 7 ف 04 04 04 19 3 ف 9 هـ 25 2 ج
يتم تحويل جزء البيانات 04 19 3F 9E إلى بيانات ذات فاصلة عائمة تبلغ 1.2345 مترًا.
19049 e3f، في مكان واحد، مع الوضع العالي الأيمن.
طلب الأمر:
| عنوان الجهاز | كود الوظيفة | عنوان البداية | عدد التسجيلات | مركز حقوق الإنسان |
| 0x7F | 0x03 | 0x20 04 | 0x00 02 | 0x48 14 |
بيانات الرد:
| عنوان الجهاز | كود الوظيفة | طول البيانات | بيانات | مركز حقوق الإنسان |
| 0x7F | 0x03 | 0x04 | 0x20 23 05 12 | 0x1د 63 |
تعريف البيانات: البيانات موجودة بصيغة ترميز BCD، 0x20 0x23 0x05 0x12، مما يعني البيانات 20230512.
طلب الأمر:
| عنوان الجهاز | كود الوظيفة | عنوان البداية | عدد التسجيلات | مركز حقوق الإنسان |
| 0xFF | 0x03 | 0x20 01 | 0x00 01 | 0xCB D4 |
بيانات الرد:
| عنوان الجهاز | كود الوظيفة | طول البيانات | بيانات | مركز حقوق الإنسان |
| 0x7F | 0x03 | 0x02 | 0x00 7F | 0xD1 AE |
تعريف البيانات: 0x7F في البيانات هو عنوان 485 للجهاز.
