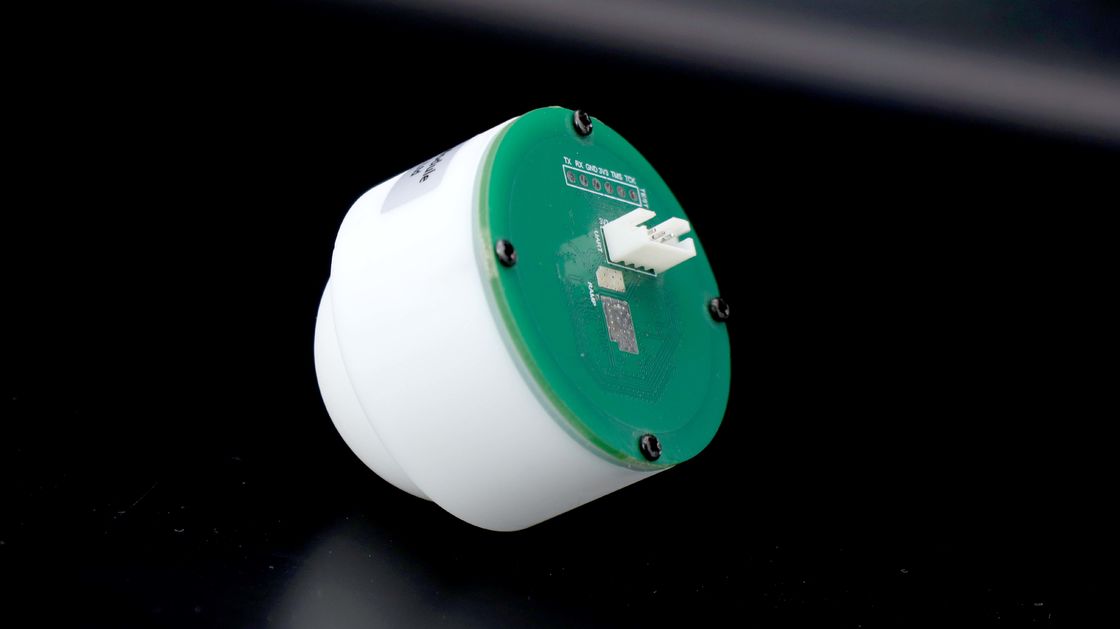

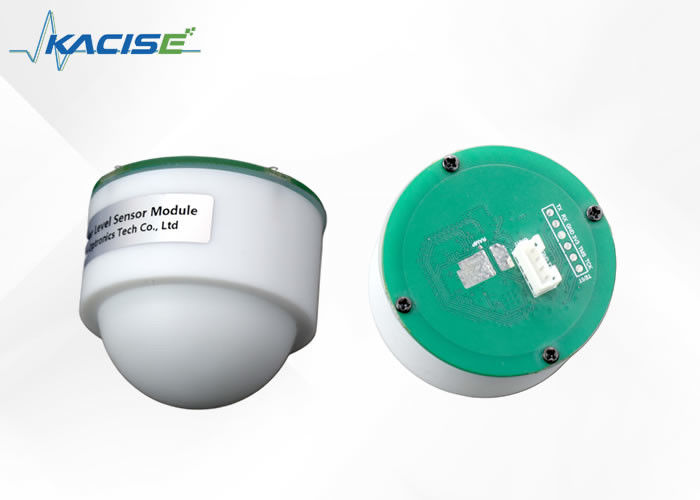

جهاز استشعار مستوى رادار التردد 80 جيجاهرتز مع 12 فولت 30MA حاليًا واتصالات RS485 لمراقبة مستوى الخزان

مكون رادار الموجة المليمترية عبارة عن مزيج من وحدة التردد الراديوي ووحدة المعالجة وهوائي اللوحة المطبوعة. والغرض منه هو اكتشاف الأهداف من خلال اختراق العوائق مثل الضوء والمطر والغبار والضباب والصقيع والمزيد. هذا المستشعر صغير الحجم ولكنه عالي الكفاءة ويعمل على مدار الساعة طوال أيام الأسبوع. يأتي مزودًا بميزات مثل التكامل العالي والحجم الصغير والواجهة المرنة.

تم تطوير منتج رادار قياس المستوى استنادًا إلى تقنية رادار الموجة المليمترية، والتي تقيس ارتفاع هوائي الرادار من مستوى السائل. ويستخدم على نطاق واسع في قياس الموارد المائية مثل الأنهار والخزانات. كما أنها تستخدم لقياس مستوى الخزان ومستوى الماء.

يمكن استخلاص الأنواع التالية من الوحدات من مكونات هذا المنتج:

• تتكون وحدة تحديد المدى الراداري من شريحة عالية التردد 80 جيجا تدعم النطاق في ظروف عمل مختلفة مثل الحالة الصلبة والسائلة.
• يمكن للمستخدمين تكوين هوائي العدسة ليناسب احتياجاتهم البيئية المحددة.
• يستخدم هذا المنتج بشكل شائع في العديد من الصناعات مثل هندسة الحفاظ على المياه، ومحطات معالجة مياه الصرف الصحي، ومصانع الكيماويات البترولية.

• التكامل العالي
• حجم صغير
• واجهة مرنة
• يمكنه اكتشاف الأهداف من خلال العوائق مثل الضوء أو المطر أو الغبار أو الضباب أو الصقيع
• أجهزة استشعار صغيرة تعمل طوال اليوم

أبعاد:

• مسح النهر والخزان وغيرها من الحفاظ على المياه
• مستوى الخزان وقياس مستوى الماء
• مشروع الحفاظ على المياه
• خطة معالجة مياه الصرف الصحي
• مصنع الكيماويات البترولية

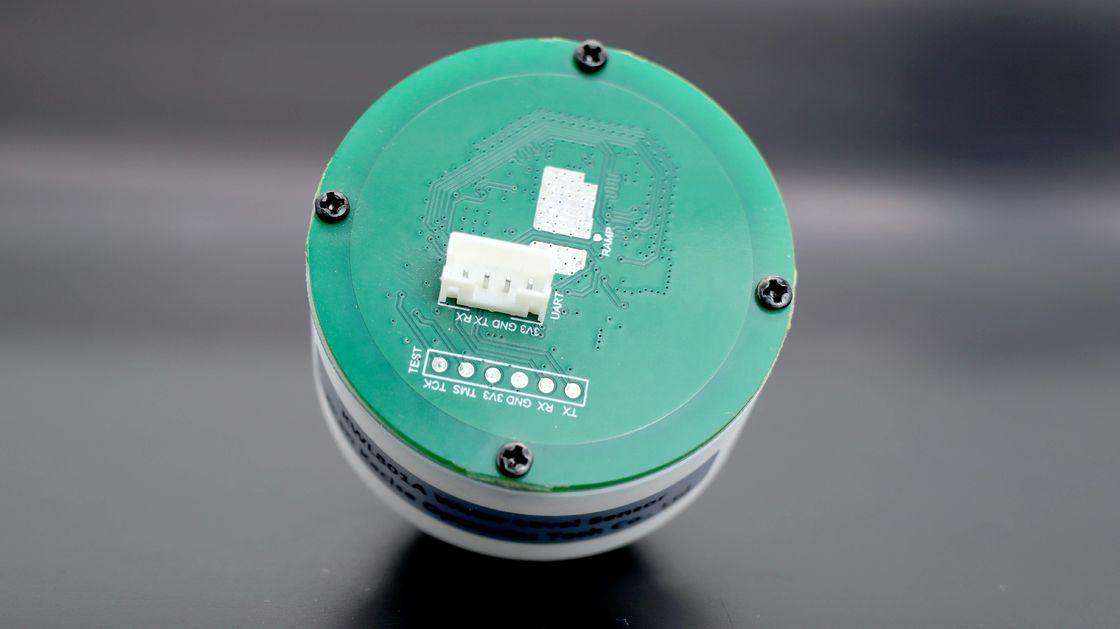

تظهر واجهة الوحدة في الشكل التالي:

عند تثبيت الوحدة، حاول إبقائها ثابتة لتجنب اهتزاز الوحدة والحفاظ على البيئة المحيطة مفتوحة قدر الإمكان.

1. المسافة بين الوحدة وسطح الماء أعلى من 30 سم لضمان أن يكون الوجه الأمامي للوحدة (سطح الهوائي) موازيًا لمستوى سائل القياس؛
2. المسافة بين الوحدة وحافة الخزان وحافة المسبح وحافة سد النهر وحافة المسبح أكبر من متر واحد؛

3. اختر موقع وحدة التثبيت الأقل تقلبًا (حاول عدم التثبيت في منفذ الحقن وتموج المخرج كبير، والتموج، وكلما زادت دقة القياس، كلما كان ذلك أسوأ).

4. مخطط التثبيت

ضمان ضمن نطاق الشعاع دون الانحرافات، مثل ضفاف ضفة النهر.

نقاط يجب ملاحظتها

1. يجب الحفاظ على تثبيت الوحدة ثابتًا قدر الإمكان، وتجنب اهتزاز الوحدة، وفتح البيئة المحيطة قدر الإمكان.
2. المسافة بين الوحدة وسطح الماء أعلى من 30 سم للتأكد من أن الوجه الأمامي للوحدة (سطح الهوائي) موازي لمستوى سائل القياس
3. المسافة بين الوحدة وحافة الخزان وحافة المسبح وحافة سد النهر وحافة المسبح أكبر من 0.5 متر؛
4. اختر موقع وحدة التثبيت الأقل تقلبًا (حاول عدم التثبيت في منفذ الحقن ويكون تموج المخرج كبيرًا، والتموج، وكلما زادت دقة القياس، كلما كان ذلك أسوأ))

على سبيل المثال، البيانات المرسلة هي FF 2A 4B 90 42 47، حيث FF هو رأس الإطار، والوسطى 4 بايت "2A 4B 90 42" هي معلومات المسافة، ونهاية الحجم تحدد معلوماتها الحقيقية على 42 90 4B 2A (نوع النقطة العائمة السداسية)، والتي يتم تحويلها إلى رقم عشري 72.1468 سم.

47 هو المجموع الاختباري، وحسابه هو كما يلي:

أولاً لتحويل مسافة النقطة العائمة 72.1468 uint32_t عدد صحيح (4 بايت) إلى 72، في المستوى المنخفض في بايتين 0 (HEX 0)، منخفض 72 (HEX 48) كمجموع اختباري كرأس إطار منخفض، عدد صحيح مرتفع + + يأخذ 8 بتات منخفضة، (FF + 0 x00 + 0 x48) & 0 x47 x00ff = 0.

إضافة: وضع اختبار SScom

يمكن اختباره باستخدام منفذ تسلسلي للمساعدة (من ناحية SScom):

1. استخدم وحدة المنفذ التسلسلي USB المتصلة بواجهة USB للكمبيوتر، وافتح برنامج تصحيح الأخطاء التسلسلي SSCOM، والاختيار
2. المنفذ الصحيح
3. أرسل AT + TLVS = 1 n لتحويل سلسلة الإخراج وفقًا لأمر الإرسال
4. "في + ستارت ن"؛
5. سلسلة الإخراج

ملاحظة: معدل الباود الافتراضي هو 9600. إذا قمت بفتح سلسلة ليس لها الجانب الأيمن من SSCOM، فانقر فوق الامتداد الموجود على يمين "حفظ المعلمات" لعرضه.

ملحوظات:

في حالة عمل MCU، للتكوين، أرسل أولاً أمر إعادة التعيين (مقاطعة العمل)، وخصص أمر الإدخال، ثم أرسل أمر إعادة التعيين (اجعل التكوين فعالاً)، وأرسل أمر البدء.

أمر الطلب:

تعريف البيانات: 0 لاستعادة إعدادات المصنع، 1 لإعادة تشغيل البرنامج.

بيانات الرد:

أمثلة:

الطلب: 7 ف 10 10 00 00 02 00 00 9 ه 33 01

الرد: 7 ف 10 10 00 00 0 ف 17 01

حيث يعني جزء البيانات 00 00 استعادة إعدادات المصنع.

أمر الطلب:

تعريف البيانات: نطاق القيمة 1-247.

بيانات الرد:

أمثلة:

الطلب: 7F 10 20 01 00 01 02 00 01 6E 21

الرد: 7 ف 10 20 01 00 01 51 د7

يشير جزء البيانات 00 01 إلى تعيين عنوان الرقيق على 1.

أمر الطلب:

تعريف البيانات: قيمة البيانات هي البيانات العائمة، الوحدة متر، قيمة طول البيانات 4 بايت، تنسيق البيانات منخفض 16 بت من البيانات في الأمام، مرتفع 16 بت من البيانات في الخلف.

بيانات الرد:

أمثلة:

الطلب: 7 46 00 02 04 f 10 20 00 00 41 30 إلى 40 19

إعادة: 7F 10 20 46 00 02 A1 C3

00 00 41 30 حيث يكون جزء البيانات من بيانات الفاصلة العائمة يبلغ 11 مترًا.

أمر الطلب:

تعريف البيانات: قم بتعيين الفاصل الزمني لجمع بيانات عداد مستوى المياه، وحدة مللي ثانية، والحد الأدنى للقيمة هو 100 مللي ثانية.

بيانات الرد:

أمثلة:

الطلب: 7 2 ef 10 20 00 02 03 01 E8 A8 C0

الرد: 7F 10 20 2E 00 01 60 1E

من بينها، يتم تحويل جزء البيانات 03 E8 إلى الرقم العشري 1000، أي أن الفاصل الزمني للحصول على البيانات محدد على 1000 مللي ثانية.

أمر الطلب:

بيانات الرد:

أمثلة:

الطلب: 7 ف 10 20 00 02 01, 02, 25 80 B4 E2

الرد: 7F 10 20 02 00 01 A1 D7

جزء البيانات 28 80 يعني أنه تم ضبط معدل الباود للاتصال على 9600.

أمر الطلب:

بيانات الرد:

تعريف البيانات: نطاق القيمة 1-247.

أمثلة:

الطلب: 7 ف 03 01 00 20 01 د4 14

الرد: 7 ف 03 02 0 01 51 8 ه

جزء البيانات 00 01 يعني أن العنوان التابع هو 1.

أمر الطلب:

بيانات الرد:

تعريف البيانات: قيمة البيانات هي البيانات العائمة، الوحدة متر، قيمة طول البيانات 4 بايت، تنسيق البيانات منخفض 16 بت من البيانات في الأمام، مرتفع 16 بت من البيانات في الخلف.

أمثلة:

الطلب: 7 46 ف 03 20 00 00 02 24

الرد: 7 ف 03 04 00 00 41 30 54, 70

يتم تحويل جزء البيانات 00 00 41 30 إلى بيانات النقطة العائمة، وهي 11 مترًا.

أمر الطلب:

بيانات الرد:

أمثلة:

الطلب: 7 ف 20 00 02 03 01 24 14

إعادة: 7F 03 02 25 80 8B 7E

جزء البيانات 28 80 يعني أن معدل الباود للاتصال هو 9600.

أمر الطلب:

بيانات الرد:

تعريف البيانات: قم بتعيين الفاصل الزمني لجمع بيانات عداد مستوى المياه، وحدة مللي ثانية، والحد الأدنى للقيمة هو 100 مللي ثانية.

أمثلة:

الطلب: 7F 03 20 2E 00 01 EF C3

الرد: 7 ف 03 02 90 F0 03 E8

من بينها، تم تحويل جزء البيانات 03 E8 إلى الرقم العشري 1000، مما يشير إلى أن الفاصل الزمني للحصول على البيانات كان 1000 مللي ثانية.

أمر الطلب:

بيانات الرد:

تعريف البيانات: قيمة البيانات هي بيانات من النوع العائم، والوحدة هي الأمتار. قيمة طول البيانات هي 4 بايت، وتنسيق البيانات هو 16 بت من البيانات المنخفضة في السابق، والبيانات المرتفعة 16 بت في الخلف. ويرتبط معنى نتيجة القياس بنوع القياس، والقيمة الافتراضية هي مستوى الماء.

أمثلة:

الطلب: 7 4 0 fa 48 0 0 f 00 02 e

الرد: 7 ف 04 04 04 19 3 ف 9 ه 25 2 ج

يتم تحويل جزء البيانات 04 19 3F 9E إلى بيانات النقطة العائمة التي يبلغ طولها 1.2345 مترًا.

19049 e3f، ​​في مكان واحد، مع موضع مرتفع صحيح.

أمر الطلب:

بيانات الرد:

تعريف البيانات: البيانات بتنسيق تشفير BCD، 0x20 0x23 0x05 0x12، مما يعني البيانات 20230512.

أمر الطلب:

بيانات الرد:

تعريف البيانات: 0x7F في البيانات هو عنوان 485 للجهاز.
