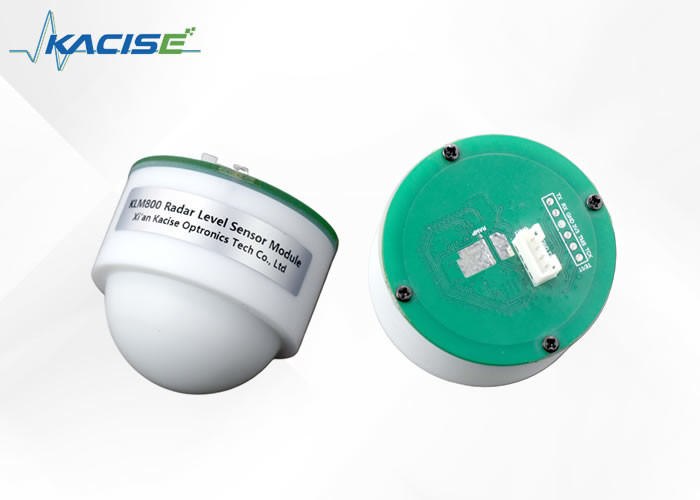

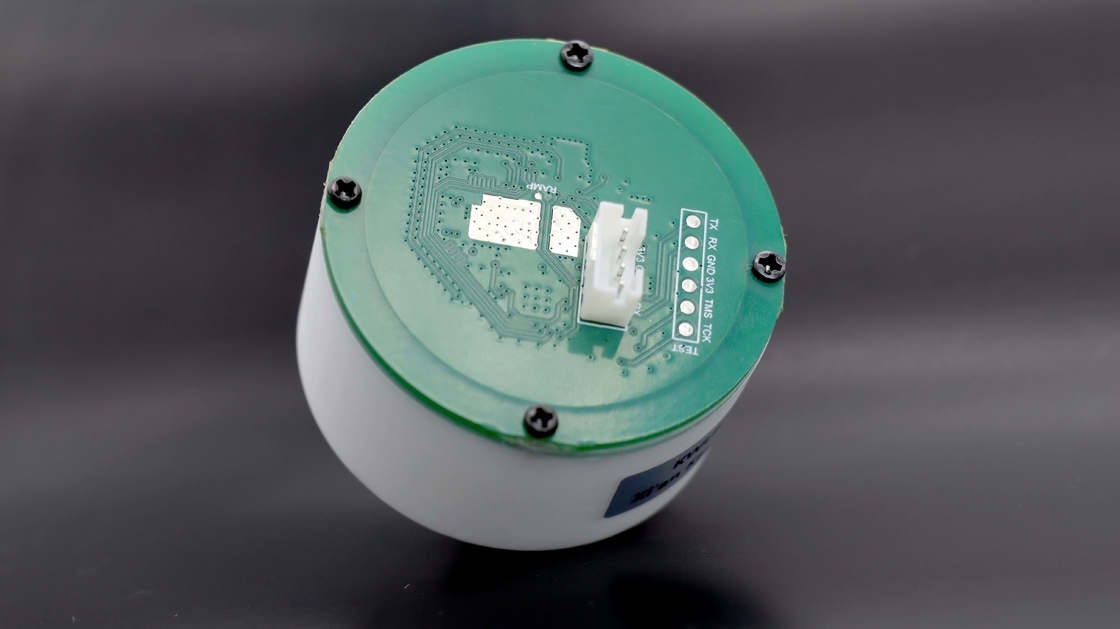

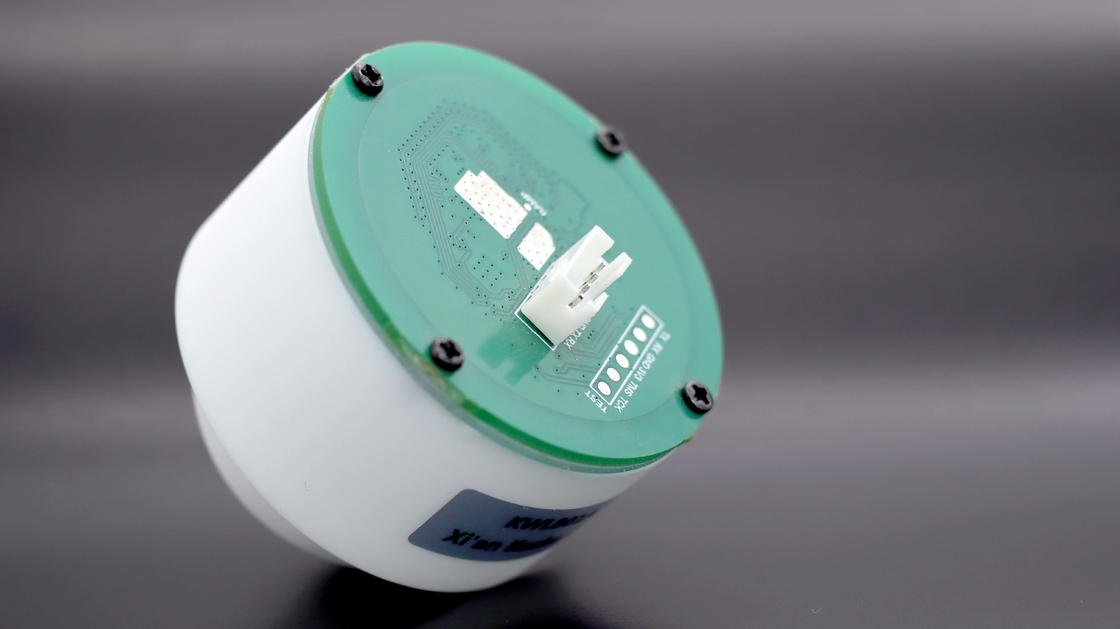

وحدة استشعار مستوى الرادار KLM800 ذات التكامل العالي مع عرض شعاع الهوائي ± 2.75 ° ومدى القياس 10m

وصف المنتج:

يتكون مكون رادار الموجة المليمترية من ثلاثة أجزاء رئيسية: وحدة الترددات الراديوية، وحدة المعالجة، والهوائي المطبوع.هذا النوع من الرادار لديه القدرة الفريدة للكشف عن الأهداف من خلال عقبات مختلفة مثل المطروبالإضافة إلى ذلك، يفتخر رادار الموجة المليمترية بتكامل كبير وحجم صغير وواجهة مرنة.

يعتمد رادار مستوى المقياس على تقنية رادار الموجة المليمترية ويقيس ارتفاع الهوائي من مستوى السائل. يستخدم هذا النوع من الرادار بشكل شائع في قياس موارد المياه ،بما في ذلك في الأنهار، الخزانات، والخزانات.

يمكن أن تأتي وحدات الرادار من مجموعة من الأجهزة.يمكن استخدام وحدة رادار المدى في ظروف العمل الصلبة والسائلة وتعمل بدعم من شريحة 80G عالية التردديمكن أيضاً تكييف تكوين هوائي العدسة مع بيئات مختلفة.

بشكل عام ، هذا المنتج مفيد للغاية في مجموعة من الصناعات مثل هندسة الحفاظ على المياه ومحطات معالجة مياه الصرف الصحي ومحطات الكيماويات البترولية.

التطبيقات:

● دراسة النهر والخزانات وغيرها من عمليات حفظ المياه

● قياس مستوى الخزان ومستوى الماء

● مشروع لحفظ المياه

● خطة لمعالجة مياه الصرف الصحي

● مصنع كيميائي للنفط

3. اختار أقل تقلب موقع وحدة التثبيت (حاول عدم تثبيت في منفذ الحقن ومخرج التموجات كبيرة، التموجات، أكبر دقة القياس،الأسوأ).

4مخطط تركيب

الضمان داخل نطاق الشعاع بدون إلهاءات مثل ضفاف النهر

ملاحظات

تثبيت الوحدة للحفاظ على ثابت قدر الإمكان، وتجنب الوحدة يرتجف، والبيئة المحيطة لفتح قدر الإمكان.

1يجب أن تكون المسافة بين الوحدة وسطح المياه أكبر من 30 سم لضمان أن الوجه الأمامي للوحدة (سطح الهوائي) متوازي مع مستوى سائل القياس

2المسافة بين الوحدة وحافة الخزان، وحافة البركة، وحافة سد النهر وحافة البركة أكبر من 0.5 متر.

3. اختار أقل تقلب موقع وحدة التثبيت (حاول عدم تثبيت في منفذ الحقن ومخرج التموجات كبيرة، التموجات، أكبر دقة القياس،الأسوأ))

بروتوكول اتصالات بوابة سلسلة

على سبيل المثال، البيانات المرسلة هي FF 2A 4B 90 42 47، حيث FF هو رأس الإطار، والبايتات الأربعة الوسطى "2A 4B 90 42" هي معلومات المسافة،ويحدد نهاية الحجم معلوماتها الحقيقية إلى 42 90 4B 2A (نوع النقطة العائمة السادسية)، والذي يتم تحويله إلى 72.1468 سم عشرية.

47 هو مجموع التحقق، يتم حسابها على النحو التالي:

أولاً لتحويل مسافة النقطة العائمة 72.1468 uint32_t عدد صحيح (4 بايت) إلى 72، في المستوى المنخفض في بايتين 0 (HEX 0) ، منخفض من 72 (HEX 48) كمجموع التحقق من أن رأس الإطار منخفض،أعلى + + عدد صحيح ليتم أخذ 8 بتات منخفضة، (FF + 0 x00 + 0 x48) و 0 x47 x00ff = 0.

إضافة: وضع اختبار SScom

يمكن اختبارها باستخدام منفذ متسلسل للمساعدة (اليد SScom):

1. استخدم وحدة منفذ USB المتسلسل متصلة إلى واجهة الكمبيوتر USB، فتح SSCOM برامج تحديد الأخطاء المتسلسلة، الخيار

الميناء الصحيح

2.إرسال AT + TLVS = 1 n، لتحويل سلسلة الإخراج، وفقا لإرسال الأمر

"AT + START n"

3.سلسلة الخروج

ملاحظة: معدل البود الافتراضي إلى 960. إذا قمت بفتح سلسلة بدون جانب يمين من SSCOM، انقر على التوسع إلى اليمين من "حفظ المعايير" لعرضه.

ملاحظات:

في حالة العمل من MCU، لتكوين، أولا إرسال أمر إعادة التعيين (توقف العمل) ، وتخصيص أمر الإدخال، ثم إرسال أمر إعادة التعيين (جعل التكوين فعالا) ،وأرسل أمر البدء.

بروتوكول الاتصال MODBUS RTU

1تعليمات التثبيت: رمز الوظيفة 0 × 10

(1)Rإعدادات المصنع

طلب أمر:

تعريف البيانات: 0 لاستعادة إعدادات المصنع، 1 لإعادة تشغيل البرنامج.

بيانات الإجابة:

أمثلة:

الطلب: 7f 10 10 00 00 02 00 00 9 e 33 01

الرد: 7f 10 10 00 00 0 f 17 01

حيث أن جزء البيانات 00 00 يعني استعادة الإعدادات المصنعة.

(2)من عنوان الجهاز

طلب أمر:

تعريف البيانات: نطاق القيم 1--247.

بيانات الإجابة:

أمثلة:

طلب: 7F 10 20 01 00 01 02 00 01 6E 21

الإجابة: 7f 10 20 01 00 01 51 D7

جزء البيانات 00 01 يشير إلى أن عنوان العبد مثبت على 1.

(3) نطاق القياس

طلب أمر:

تعريف البيانات: قيمة البيانات هي البيانات العائمة، الوحدة هي الأمتار، قيمة طول البيانات هي 4 بايتات، تنسيق البيانات هو 16 بت من البيانات في الأمام، 16 بت من البيانات في الخلف.

بيانات الإجابة:

أمثلة:

الطلب: 7 46 00 02 04 f 10 20 00 00 41 30 إلى 40 19

Re: 7F 10 20 46 00 02 A1 C3

00 00 41 30 الذي يضم جزء البيانات من بيانات العلامة العائمة التي تبلغ 11 متر.

(4) قياس الفترة الزمنية

طلب أمر:

تعريف البيانات: حدد الفترة الزمنية لجمع بيانات مقياس مستوى المياه، وحدة ms، والقيمة الأدنى هي 100 ms.

بيانات الإجابة:

أمثلة:

الطلب: 7 2 e f 10 20 00 02 03 01 E8 A8 C0

الإجابة: 7F 10 20 2E 00 01 60 1E

من بينها ، يتم تحويل جزء البيانات 03 E8 إلى 1000 عشرية ، أي يتم تعيين فترة اكتساب البيانات إلى 1000ms.

(5)معدل البود للاتصال

طلب أمر:

تعريف البيانات: معدل الاتصال: 4800،9600,19200.

بيانات الإجابة:

أمثلة:

الطلب: 7f 10 20 00 02 01, 02, 25 80 B4 E2

الإجابة: 7F 10 20 02 00 01 A1 D7

جزء البيانات 28 80 يعني أن معدل البود للاتصال هو 9600.

2تعليمات الاستعلام: رمز الدالة 0x03

(1)من عنوان الجهاز

طلب أمر:

بيانات الإجابة:

تعريف البيانات: نطاق القيم 1--247.

أمثلة:

الطلب: 7f 03 01 00 20 01 D4 14

الإجابة: 7f 03 02 0 01 51 8

جزء البيانات 00 01 يعني أن عنوان العبد هو 1.

(2) القدرة على النطاق

طلب أمر:

بيانات الإجابة:

تعريف البيانات: قيمة البيانات هي البيانات العائمة، الوحدة هي الأمتار، قيمة طول البيانات هي 4 بايتات، تنسيق البيانات هو 16 بت من البيانات في الأمام، 16 بت من البيانات في الخلف.

أمثلة:

الطلب: 7 46 f 03 20 00 00 02 24

الإجابة: 7f 03 04 00 00 41 30 54، 70

يتم تحويل جزء البيانات 00 00 41 30 إلى بيانات العلامة العائمة ، وهي 11 متر.

(3) معدل الاتصال

طلب أمر:

بيانات الإجابة:

أمثلة:

الطلب: 7f 20 00 02 03 01 24 14

7F 03 02 25 80 8B 7E

جزء البيانات 28 80 يعني أن معدل الاتصال هو 9600.

(4) قياس الفترة الزمنية

طلب أمر:

بيانات الإجابة:

تعريف البيانات: حدد الفترة الزمنية لجمع بيانات مقياس مستوى المياه، وحدة ms، والقيمة الأدنى هي 100 ms.

أمثلة:

طلب: 7F 03 20 2E 00 01 EF C3

الرد: 7f 03 02 90 F0 03 E8

من بينها ، تم تحويل جزء البيانات 03 E8 إلى 1000 عشرية ، مما يشير إلى أن فترة اكتساب البيانات كانت 1000 ms.

(5) نتائج قياس الاستعلامات

طلب أمر:

بيانات الإجابة:

تعريف البيانات: قيمة البيانات هي بيانات من نوع Float ، والوحدة هي أمتار. قيمة طول البيانات هي 4 بايتات ، تنسيق البيانات لـ 16 بت من البيانات المنخفضة في البيانات السابقة ، و 16 بت من البيانات العالية خلفها.معنى نتيجة القياس مرتبط بنوع القياس، والخيار الافتراضي هو مستوى المياه.

أمثلة:

طلب: 7 4 0 f a 48 0 0 f 00 02 e

الإجابة: 7f 04 04 04 19 3f 9 e 25 2 c

يتم تحويل جزء البيانات 04 19 3F 9E إلى بيانات النقطة العائمة التي تبلغ 1.2345 متر.

19049 e3f، في مكان واحد، مع الموقف العالي الصحيح.

(6) نسخة السؤال

طلب أمر:

بيانات الإجابة:

تعريف البيانات: البيانات في تنسيق تشفير BCD ، 0x20 0x23 0x05 0x12 ، مما يعني البيانات 20230512.

(7) أجهزة استبيان عنوان البث

طلب أمر:

بيانات الإجابة:

تعريف البيانات: 0x7F في البيانات هو عنوان الجهاز 485.
