Place of Origin:
China (Mainland)
اسم العلامة التجارية:
Kacise
إصدار الشهادات:
certificate of explosion-proof, CE
Model Number:

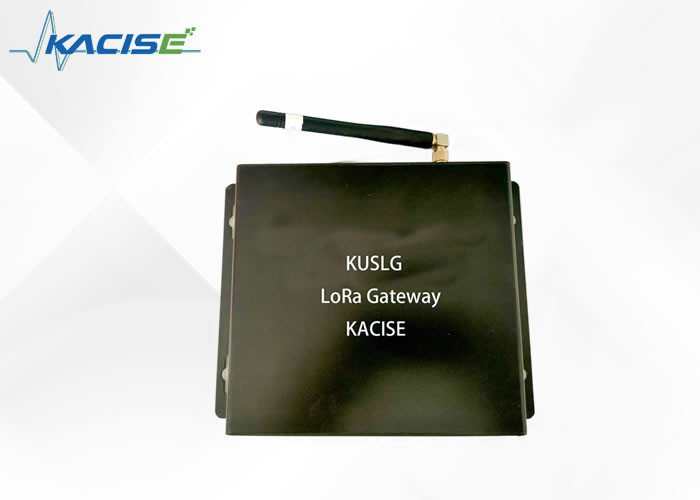

LoRa Gateway
بوابة لورا
1.مقدمة
LoRa هي تقنية اتصالات لاسلكية ذات نطاق واسع، وLoRaWAN هو بروتوكول اتصالات يعتمد على LoRa.
كما هو موضح في الشكل أعلاه، يحدد LoRaWAN العقدة والبوابة والخادم، أي ما مجموعه 3 كيانات، وفي نفس الوقت، يحدد واجهة الاتصال بين الكيانات، ومن أجل ضمان "الترابط" بين منتجات الشركات المصنعة العالمية، يتم الكشف عن بروتوكول LoRaWAN (حاليًا، الإصدار الأحدث هو V1.0.2) ونطاقات التردد لمختلف البلدان (المناطق).
أصبحت تقنية LoRaWAN واحدة من معايير الصناعة لإنترنت الأشياء بفضل "معيارها المفتوح والمجاني والآمن"، ويُعتقد أنها ستحقق نفس نجاح بروتوكول IP قبل 30 عامًا.
2.ميزة
3.المواصفات الفنية
| عناصر المعلمة |
امتحان شروط |
الحد الأدنى | عادي | الحد الأقصى | وحدة | |
| المعلمات الكهربائية الشاملة | جهد التغذية | 9 | 12 | 24 | الخامس | |
| جهد التشغيل | أرم+إس إكس 1302 | 4.75 | 5 | 5.25 | الخامس | |
| تيار التشغيل | 450 | 562 | 900 | م أ | ||
| الخصائص الكهربائية لواجهة الوحدة |
إيثرنت سرعة |
10 مليون | 100 مليون | نقطة أساس | ||
|
عزل الجهد االكهربى قوة |
تسرب التيار <5 مللي أمبير، درجة الحرارة < 95% |
2.5 ألف | مركز البيانات الفيديرالي | |||
| معلمات LoRa RF | نطاق التردد | 490 / 868 / 915 | ميغا هرتز | |||
| قوة إرسال التردد اللاسلكي | 6 | 17 | 27 | ديسيبل ميلي واط | ||
| تعديل | تعديل الطيف المنتشر | |||||
|
تردد الانبعاث مقابل درجة الحرارة |
-40 إلى +85 درجة مئوية | ±3 | جزء في المليون | |||
|
نقل الطاقة مقابل درجة حرارة |
±3 | ديسيبل | ||||
| أقصى ظروف التشغيل |
التشغيل درجة حرارة |
-10 | +60 | درجة مئوية | ||
| التفريغ الكهروستاتيكي | 8000 | الخامس | ||||
| حجم هيكل المحطة الأساسية (باستثناء الهوائي) | 155*151*38 | مم | ||||
4.إمدادات الطاقة والتركيب
كما هو موضح في الشكل أدناه، استخدم "محول الطاقة 12 فولت" (ملحق البوابة) لتشغيل "البوابة" والاتصال بالإنترنت/الإنترانت من خلال "جهاز التوجيه".
5.أبعاد
6.المعدل والتردد
6.1 معدل حساسية المسافة
كما هو موضح في الجدول أدناه، تدعم المحطة الأساسية 6 معدلات اتصال. كلما ارتفع المعدل، كلما اقتربت مسافة الاتصال الفعالة، وكلما انخفض المعدل، كلما زادت مسافة الاتصال الفعالة.
| سان فرانسيسكو | معدل البيانات (بت في الثانية) | الحساسية (ديسيبل ميلي واط) | المدى (كم) | حمولة 10 بايت وقت البث (مللي ثانية) |
| 7 | 5469 | -130.0 | 2 | 65 |
| 8 | 3125 | -132.5 | 4 | 100 |
| 9 | 1758 | -135.0 | 6 | 200 |
| 10 | 977 | -137.5 | 8 | 370 |
| 11 | 537 | -140.0 | 11 | 740 |
| 12 | 293 | -142.5 | 14 | 1400 |
من أجل تبسيط الاستخدام، يتم تعيين معدل الاتصال ديناميكيًا بواسطة الخادم، وقواعده هي: العقدة القريبة من المحطة الأساسية والإشارة جيدة، يتم اعتماد المعدل العالي، والعقدة البعيدة عن المحطة الأساسية والإشارة ضعيفة، يتم استخدام المعدل المنخفض. وهذا ما يسمى ADR (Adaptive Data)
التكنولوجيا (معدل).
6.2 مؤشرات إشارة LoRa
قيمة قوة المجال RSSI: القيمة العادية -120 ~ -10 ديسيبل ميلي واط، أقل من -125 ديسيبل ميلي واط سيكون معدل فقدان الحزمة أعلى.
نسبة الإشارة إلى الضوضاء: قيمة الحد -20 ديسيبل.
6.3 تردد الاتصالات
| منطقة | اختصار | الاتصال الصاعد: النطاق + المعدل + النطاق الترددي | رابط التنزيل RX2: النطاق + المعدل + عرض النطاق الترددي |
| رابط التنزيل RX1: النطاق + المعدل + النطاق الترددي | |||
| الصين | سي إن 470 |
486.3/486.5/486.7/486.9/487.1/487.3/487.5/487.7 SF7BW125 – SF12BW125 |
505.3SF12BW125 |
|
506.7/506.9/507.1/507.3/507.5/507.7/507.9/508.1 SF7BW125 – SF12BW125 |
|||
|
شمال أمريكا |
الولايات المتحدة 915 |
903.9/904.1/904.3/904.5/904.7/904.9/905.1/905.3 SF7BW125 – SF10BW125 |
923.3SF12BW500 |
|
923.3/923.9/924.5/925.1/925.7/926.3/926.9/927.5 SF7BW500 – SF10BW500 |
|||
| أوروبا | الاتحاد الأوروبي 868 |
867.1/867.3/867.5/867.7/867.9/868.1/868.3/868.5 SF7BW125 – SF12BW125 |
869.525SF12BW125 |
|
867.1/867.3/867.5/867.7/867.9/868.1/868.3/868.5 SF7BW125 – SF12BW125 |
|||
| أستراليا | AU915 |
916.8/917.0/917.2/917.4/917.6/917.8/918.0/918.2 SF7BW125 – SF12BW125 |
923.3SF12BW500 |
|
923.3/923.9/924.5/925.1/925.7/926.3/926.9/927.5 SF7BW500 – SF10BW500 |
|||
|
آسيا 1 سنغافورة ماليزيا اليابان |
ايه اس 923 AS1 |
922.0/922.2/922.4/922.6/922.8/923.0/923.2/923.4 SF7BW125 – SF12BW125 |
923.2SF10BW125 |
|
922.0/922.2/922.4/922.6/922.8/923.0/923.2/923.4 SF7BW125 – SF12BW125 |
|||
| آسيا 2 |
ايه اس 923 AS2 |
923.2/923.4/923.6/923.8/924.0/924.2/924.4/924.6 SF7BW125 – SF12BW125 |
|
|
923.2/923.4/923.6/923.8/924.0/924.2/924.4/924.6 SF7BW125 – SF12BW125 |
|||
| كوريا | كيه آر 920 |
922.1/922.3/922.5/922.7/922.9/923.1/923.3 SF7BW125 – SF12BW125 |
921.9SF12BW125 |
|
922.1/922.3/922.5/922.7/922.9/923.1/923.3 SF7BW125 – SF12BW125 |
|||
| الهند | IN865 |
865.0625/865.4025/865.9850 SF7BW125 – SF12BW125 |
866.550SF10BW125 |
|
865.0625/865.4025/865.9850 SF7BW125 – SF12BW125 |
|||
| روسيا | رو864 |
864.1/864.3/864.5/864.7/864.9/868.9/869.1 SF7BW125 – SF12BW125 |
869.1SF12BW125 |
|
864.1/864.3/864.5/864.7/864.9/868.9/869.1 SF7BW125 – SF12BW125 |
7 التواصل مع العقد
بشكل عام، تتواصل المحطة الأساسية والعقدة بشكل جيد. إذا فشل الاتصال، فقم باستكشاف السبب وإصلاحه بالترتيب التالي:
| احتمال | ظاهرة | يستقر |
| 30% |
لا يمكن للمحطة الأساسية استقبال حزم العقد |
تقع المحطة الأساسية في نفس نطاق التردد الخاص بالعقدة |
| 30% |
المحطة الأساسية ليست متصل بـLoravan Seifer |
قم بتسجيل المحطة الأساسية مع خادم LoRaWAN |
|
محطة قاعدة LTE (4G) لا يمكن الاتصال بالخادم |
1 تحقق مما إذا كانت بطاقة SIM 4G موجودة متأخرات؛ 2 تحقق مما إذا كانت بطاقة SIM 4G على اتصال ضعيف؛ 3 تحقق من جودة إشارة 4G المحلية؛ |
|
| 20% |
العقدة غير متصلة بـ لورافان سيفر |
قم بتسجيل العقدة مع خادم LoRaWAN |
| 5% | المسافة بعيدة جدا | تقليل مسافة الاتصال بين المحطة الأساسية والعقدة |
| 4% | تداخل الإشارة شديد | تبديل المحطة الأساسية وتردد العقدة |
| 1% | تلف الأجهزة | اتصل بخدمة ما بعد البيع |
8. تعريف الواجهة
تتبع المحطة الأساسية بشكل صارم معيار LoRaWAN GSID (تعريف واجهة البوابة إلى الخادم).
بشكل عام، طالما تم ضبط المعلمات الثلاثة التالية، فإن القاعدة
يمكن توصيل المحطة بأي خادم LoRaWAN.
1) server_address (الشرح: عنوان اسم المجال للخادم، على سبيل المثال
(راوتر.cn.الأشياء.الشبكة)
2) serv_port_up (الشرح: تم تحميل منفذ UDP إلى الخادم بواسطة الجهاز الأساسي
المحطة، الافتراضي هو 1700)
3) serv_port_down (الشرح: ينتقل الخادم إلى منفذ UDP الخاص بـ
محطة القاعدة، الافتراضي هو 1700)
يتم عرض مجموعة بروتوكولات LoRaWAN GSID في الشكل التالي
9. المشاكل الشائعة والحلول
س: لماذا معدل فقدان الحزمة بين المحطات الأساسية والعقد مرتفع؟
ج: يرجى التأكد من تثبيت الهوائي ومطابقته بشكل صحيح.
محطة القاعدة <--> ما إذا كانت بيئة شبكة الإنترنت/الإنترانت الخاصة بالجهاز
الخادم سلس.
سواء كانت بيئة الاستقبال قاسية، مثل: العقبات شديدة جدًا
كثيفة وهناك مصادر تداخل قوية.
ما إذا كانت العقدة قد قامت بتشغيل ADR لتقليل التداخل بين القنوات.
س: ما الذي يجب أن أنتبه إليه في اختبار القرب؟
أ: يجب أن تكون المسافة بين المحطات الأساسية والعقد أكبر من 10 أمتار بقدر
ممكن.
محطة القاعدة الداخلية قم بتثبيت هوائي "الألياف الزجاجية" <--> العقدة لإزالة
هوائي
محطة قاعدة داخلية قم بتثبيت هوائي "عصا الغراء" <--> عقدة لتثبيت "عصا الغراء"
هوائي "عصا"
س: جودة الاتصالات 4G ضعيفة ومعدل فقدان الحزمة مرتفع.
ج: يرجى التحقق من تثبيت هوائي 4G بشكل صحيح ومطابقته.
تحقق من جودة إشارة 4G المحلية لديك.
10. معلمات التكوين
الخطوة 1: قم بإعداد بيئة الشبكة الخاصة بك
القيمة الافتراضية لمحطة القاعدة هي 192.168.1.99، يرجى ضبط الكمبيوتر الشخصي على 192.168.1.100، وتوصيل محطة القاعدة والكمبيوتر الشخصي مباشرة عبر كابل الشبكة.
إذا كنت تريد أن تكون المحطة الأساسية متصلة مباشرة بخادم LoRaWAN في شبكة LAN، فيمكنك تعيين المحطة الأساسية على عنوان IP ثابت، في هذا الوقت، تأكد من تسجيل عنوان IP (كما هو موضح في الشكل أعلاه 172.16.0.123)، وإلا، سيفشل الكمبيوتر في الاتصال بالمحطة الأساسية!
المبدأ: يجب أن يكون جهاز الكمبيوتر الذي يحتوي على معلمات التكوين موجودًا على نفس شريحة الشبكة التي توجد بها المحطة الأساسية (على سبيل المثال، 192.168.0.x أو 172.16.0.x).
الخطوة 2: تسجيل الدخول إلى المحطة الأساسية باستخدام متصفح
أدخل عنوان IP للمحطة الأساسية، المستخدم=ضيف، كلمة المرور=rimelink، ثم انقر فوق "تسجيل الدخول".
الخطوة 3: تكوين المعلمات
إعدادات الدعم: عنوان الخادم والمنفذ والتردد والطاقة وعنوان IP. انقر فوق "موافق" وسيصبح ساري المفعول على الفور!
11. عرض السجلات
التشخيص 1: ما إذا كانت العقدة تقوم بإبلاغ البيانات
الحزم RF التي استقبلها جهاز التركيز:131<-- تم استلام 131 حزمة LoRa
التشخيص 2: ما إذا كان الخادم يستجيب لحزمة مصافحة البوابة
(تم تمكين جدار الحماية)
تم إرسال PULL_DATA:5(100.00%(معترف به) <-- المحطة الأساسية و
لدى الخادم 5 مصافحات بشكل طبيعي
التشخيص 3: ما إذا كان الخادم يسلم بيانات العقدة
حزم RF المرسلة إلى المركز:2(46 بايت) <--ترسل المحطة الأساسية
حزمتي LoRa للتنزيل
