مكان المنشأ:
الصين
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
Model Number:
KCF6052-1-625mm
فيديو
فيديو

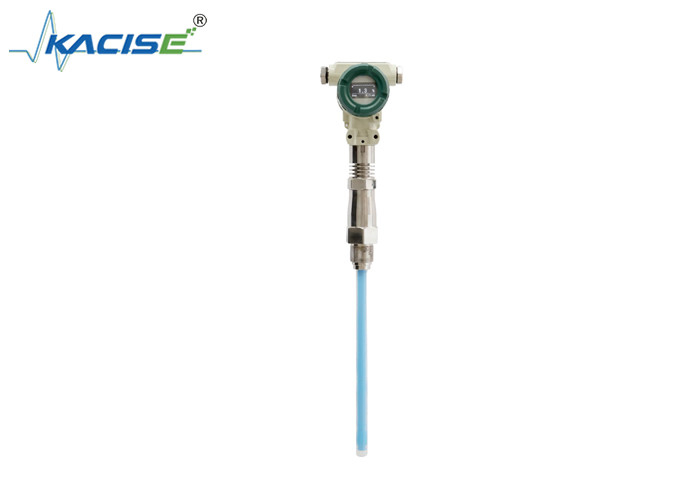

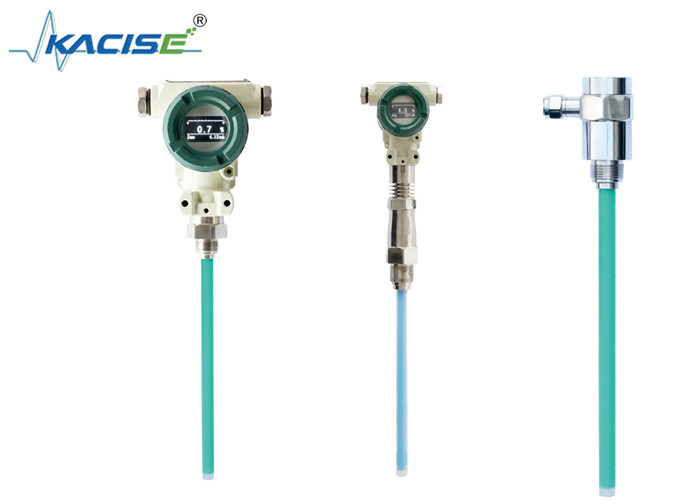

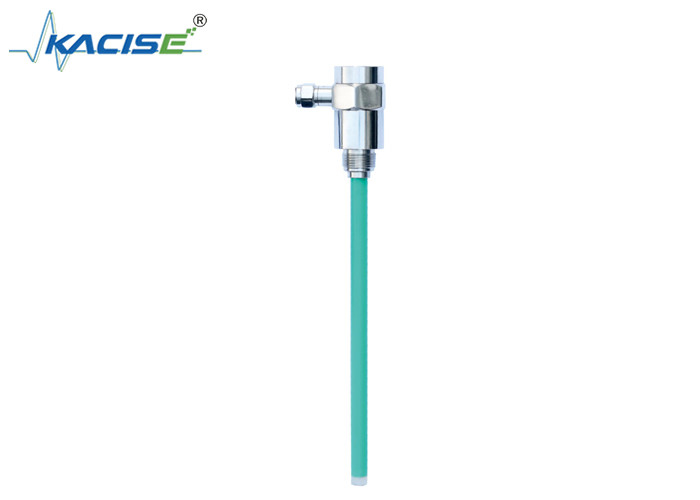

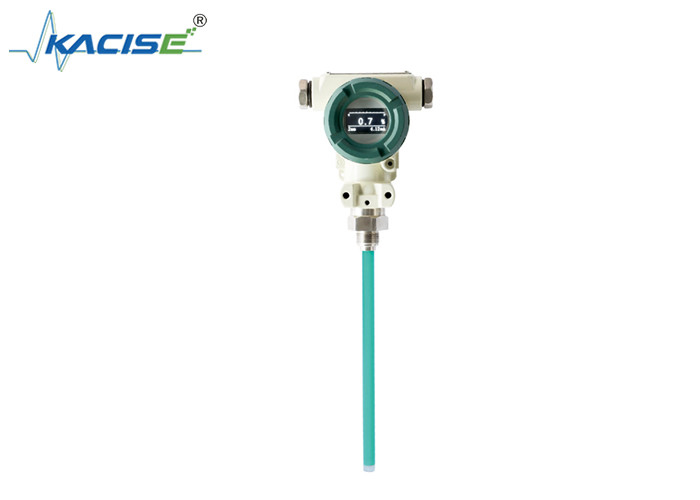

جهاز استشعار مستوى السائل السعة KCF6052 هو أداة قياس متعددة الاستخدامات مناسبة لبيئات القياس الصعبة. وهذا يشمل القياس في مياه الصرف الصحي والنفط (مع الغلاف) ،السوائل عالية اللزوجة، وأكثر من ذلك. إنه مقاوم للصدمات وسهل التثبيت ، مما يجعله حلًا موثوقًا وفعالًا من حيث التكلفة. يمكن أن يحل محل أجهزة استشعار المستوى الأخرى مثل إدخال ترددات الراديو ، الرادار ، الموجات فوق الصوتية ،وأجهزة استشعار مغناطيسية ضيقة ويقيس بدقة مختلف الوسائط.
يحتوي المنتج على دائرة متقدمة للكشف عن سعة تردد الراديو التي تحول القياس إلى إشارة كهربائية قياسية.المعالج الداخلي يعوض بدقة عن درجة الحرارة ويوفر تصحيح خطي لضمان دقة عاليةيستخدم جهاز الاستشعار المسح المقطعي للكشف تلقائيًا عن الثابتة الكهربائية وتغير درجة حرارة الوسيط ، ويعدل تلقائيًا ويتكيف مع الوسيط المقاس.هذا يزيل الحاجة إلى إعادة المعايرة ويضمن القدرة على التكيف مع متطلبات القياس المختلفة في البيئات المعقدةكما أن جهاز الاستشعار لديه مقاومة ممتازة للتعليق والتكثيف والفقاعات وغيرها من الظروف غير المواتية.
المنتج لديه مستوى حماية IP68 ، قادر على التعامل مع البيئات القاسية وتوفير قياسات مستقرة لفترات طويلة.
عندما يكون نطاق القياس ضمن 300 ملم، يكون الخطأ المطلق ضمن ± 3 ملم (بما في ذلك 3 ملم).
عندما يكون نطاق القياس 300-700 ملم ، يكون مستوى الدقة 1.0;
عندما يكون نطاق القياس من 700 إلى 2000 مم، يكون مستوى الدقة 0.5;
● نطاق الكشف: 0.01 ~ 30 م
الدقة: المستوى 02المستوى 05
● نطاق الضغط: -0.1MPa~32MPa
●درجة حرارة المسبار: -50 ~ 250 °C
●درجة الحرارة المحيطة: -20~60 °C
● درجة حرارة التخزين: -55°C+125°C
●إشارة الإخراج: 420mA، 4 ~ 20mA مع اتصال HART / 485 / اتصال حافلة CAN
●جهد التزويد: 12 ′′ 28VDC (يجب أن يتم تشغيله من حاجز السلامة)
●التثبيت: تثبيت المسمار M20 × 1.5,M27×2,
تركيب الاطار DN25،DN40،DN50. يمكن تخصيص مواصفات خاصة
●المادة المبللة: 316 الفولاذ المقاوم للصدأ، 1Gr18Ni19Tior أو PTFE
● الاستقرار على المدى الطويل: ≤0.2%FS/عام،
●انحراف درجة الحرارة: ≤0.02%FS/°C (متوسط 0 ≈ 70°C)
●مستويات الانفجار: آمنة بشكل جوهري ExiraIIC T6، مقاومة للنار Ext II C T5
●الحماية: IP67
●المعلمات الآمنة من الداخل:Ui:28VDC،Ii:93mA، Pi: 0.65W، Ci: 0.042uf، Li: 0mH
قبل التثبيت، يجب عليك التحقق من نموذج المنتج، والمعايير التقنية،وبيئة التطبيق بالتفصيل لضمان أن جهاز الاستشعار في الموقع يطابق بيئة التثبيتإذا وجدت أي مشاكل، تواصل مع موظفي المبيعات في أقرب وقت ممكن لتأكيد مسائل التثبيت اللاحقة أو إرجاع وتبادل الأمور، لتجنب الأضرار الناجمة عن الاستخدام الخاطئ.يحدث قياس غير دقيق أو تلف المنتج.
تحذير: يحظر تثبيت حية، تفكيك، تصادم، إسقاط، أو ضربة قوية
جهاز استشعار مستوى السائل لديه مجموعة متنوعة من طرق التثبيت والتثبيت للتكيف مع ظروف الموقع المختلفة. التثبيت المحدد هو كما يلي.
1يتم تثبيت جهاز الاستشعار على حاوية معدنية مغلقة ، والتي يمكن توصيلها بالفلانج أو الخيط. عندما لا يكون لوسيط القياس أي تحريك أو تأثير السائل أو تأرجح عنيف ، إلخ.يمكن تثبيتها في نوع القابل للشحن، كما هو مبين في الشكل أدناه: تركيب من النوع plug-in
2يتم تثبيت جهاز الاستشعار على الحاوية حيث هناك التحريك، تأثير السائل، التأرجح العنيف، الخ في وسيلة القياس.يمكن تثبيت جهاز الاستشعار مع أنبوب متصل خارج الحاوية من خلال شاشة أو اتصال خيوطكما هو مبين في الشكل أدناه:
3.تتأثر وسيلة القياس بالتحريك، والتأثير السائل، والتأرجح العنيف، وما إلى ذلك، ولا تمتلك الحاوية الشروط اللازمة لتركيب أنابيب اتصال خارجية.عندما يجب استخدام تثبيت الشاشة، يجب أن يكون جهاز الاستشعار مزودًا أنبوبًا وقائيًا. يتجاوز نطاق القياس 1000 ملم ، ويجب حجز الحاوية.أو تثبيت دعامة ثابتة لضمان أن جهاز الاستشعار تتلف بسبب تأثير عنيف من السائل.
4يمكن توصيل جهاز الاستشعار بواسطة شراع أو خيط عندما تكون الحاوية غير المعدنية أو سطح التثبيت معزولة من الحافة الداخلية للحاوية.يجب أن يستخدم خيار جهاز الاستشعار قطب كهربائي مساعد أو هيكل غطاء وقائيإذا لم يتم اعتماد الهيكل المطلوب، لا يمكن ضمان التشغيل الطبيعي للمستشعر.تحتاج إلى تثبيت القطب الكهربائي المساعد بنفسك (استخدم نهاية واحدة من السلك المعدني لربط غلاف الحاسوب / فلانج، وإضافة وزن مضاد إلى الجزء السفلي من الحاوية في الطرف الآخر ، وحفظ طول معين للأسلاك لتجنب تلف الأسلاك) ، كما هو مبين في الشكل أدناه:على حاوية غير معدنية، مطوية بالخيوط أو مثبتة على شاشة
5. يمكن توصيل المستشعر بمقعد التثبيت بواسطة شاشة أو خيط على الحاوية المفتوحة. يجب أن يستخدم خيار المستشعر كهرباء مساعدة أو هيكل غلاف وقائي.إذا لم يتم اعتماد الهيكل المطلوبلا يمكن ضمان الخروج العادي للجهاز الاستشعاري ، ويجب تركيب جهاز مساعد بنفسه.إضافة جسم مضاد للوزن إلى قاع الحاوية في نهاية واحدة، احتفظ بطول معين للسلك لتجنب تلف السلك) كما هو مبين في الشكل أدناه: على الحاوية المفتوحة،تثبيت العصا (موضع التثبيت على مسافة من المسافة من جدار حمام السباحة يجب أن تكون أكبر من 10CM، وإلا فإن القياس سيكون غير دقيق.
تم تصميم مقياس مستوى السوائل Kacise لقياس مستوى السوائل في الخزانات والأوعية والأنابيب. يمكن استخدامه في سيناريوهات مختلفة ، مثل إنتاج النفط والغاز ، ومعالجة الكيماويات ،علاج المياه، وتوليد الطاقة. يمكن تثبيت جهاز الاستشعار في كل من المناطق الخطرة وغير الخطرة ، ويتم تشغيله من حاجز السلامة.
نطاق الضغط لمقياس مستوى السوائل Kacise هو -0.1MPa ~ 32MPa ، ولديه فولتاج إمدادات الطاقة من 12 ′′ 28VDC. إشارة الإخراج هي 4 ′′ 20mA ،ويمكن استخدامه أيضا مع الاتصال HART/485/CAN الاتصال الحافلةهذا يجعل من السهل دمج جهاز الاستشعار مع أنظمة أخرى في المصنع.
يحتوي مقياس مستوى السوائل Kacise على استقرار طويل الأجل ≤0.2٪ FS / سنة ، مما يضمن قياس دقيق بمرور الوقت. كما أن لديه تصنيف حماية IP67 ،مما يعني أنه مقاوم للتراب والماءهذا يجعلها مناسبة للاستخدام في البيئات القاسية.
مقياس مستوى السوائل كايسيس مثالي لإرسال مستوى الوقود ، وأجهزة استشعار سعة للكشف عن مستوى النقطة. يمكن استخدامه لقياس مستوى السوائل مثل النفط والبنزين والديزل والماء.جهاز الاستشعار سهل التثبيت والصيانة، وهي توفر بيانات قياس موثوقة ودقيقة.
إن منتج مقياس مستوى السوائل مدعوم من قبل فريق الدعم التقني والخدمات الشامل لدينا.فريق الدعم الفني لدينا متاح لمساعدتك مع أي أسئلة أو مخاوف قد يكون لديك فيما يتعلق بتثبيت أو تشغيل منتج مستوى السوائلنحن نقدم أيضا خدمات إصلاح وصيانة لمعد مستوى السوائل المنتج لضمان أنها لا تزال تعمل في أعلى أداء.فريقنا من الخبراء يمكن تشخيص وحل أي مشاكل قد تنشأ، فضلا عن توفير الصيانة الوقائية لتمديد عمر المنتج.نحن نقدم خدمات تدريبية لمساعدتك على الحصول على أقصى استفادة من منتج مقياس مستوى السوائل الخاص بك وتعظيم قدراته.
