Place of Origin:
CHINA
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
Model Number:
KCF6021-1-230mm
فيديو
فيديو

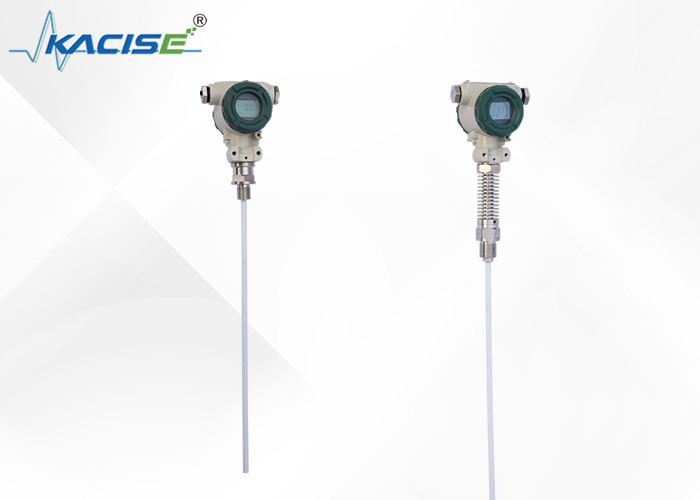

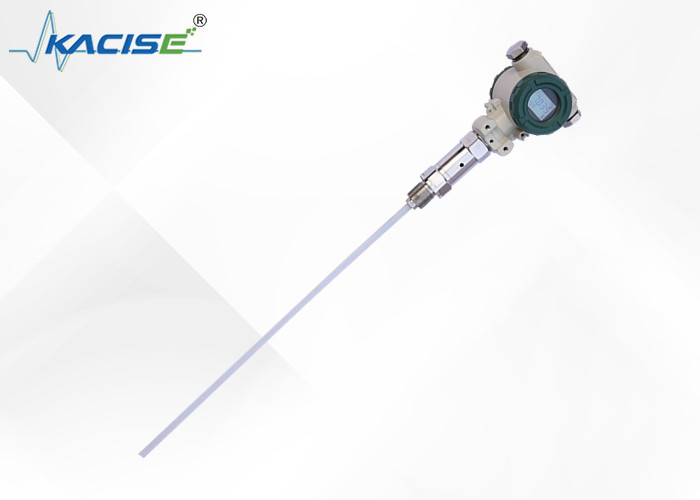

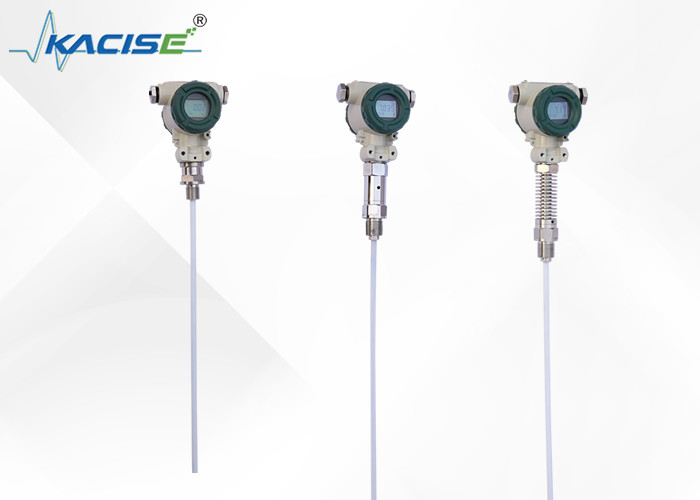

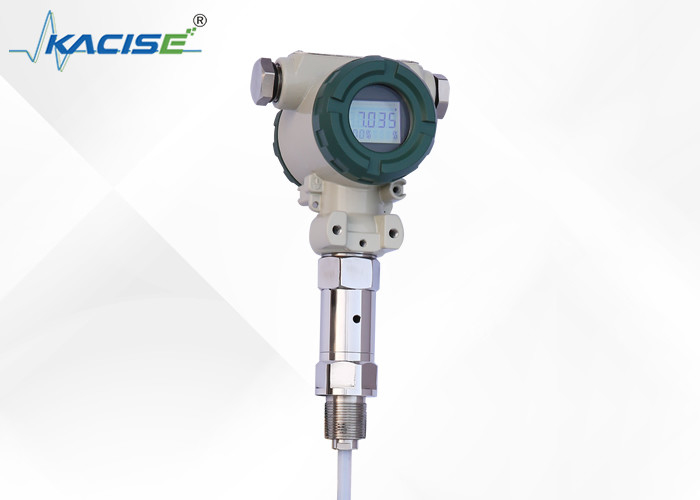

جهاز إرسال المستوى السعة سلسلة KCF600 هو الحل المثالي للكشف المستمر من السوائل المختلفة في ظل ظروف قاسية، مثل ارتفاع درجة الحرارة والضغط، وتآكل عالية،ميل إلى التبلور، وسهولة التوصيل. وهو مناسب بشكل خاص لقياس مستويات المياه والحلول الحمضية والقائمة على القلوية ، وكذلك مستويات المياه في المرجلات. لا يتضمن جهاز الإرسال أجزاء متحركة أو مرنة ،يقدم موثوقية عالية، وسهولة التثبيت، ومقاومة الاصطدام ممتازة بتكلفة معقولة. بالإضافة إلى ذلك يمكن أن تحل محل العائمة التقليدية، مدخل،ومرسلات المستوى المختلفة القائمة على الضغط في مختلف الحالات.
المكونات الرئيسية للمُرسِل تستخدم الاستشعار السُهلي المتقدم الذي يتم تعويضه بدقة حسب درجة الحرارة ويتم تصحيح خطيته.ثم يتم تحويل هذه المكونات إلى إشارة كهربائية قياسية، عادةً ما تكون ضمن نطاق 4-20mA. يمكن تكوين النظام مع بروتوكولات الاتصال مثل HART و CANBUS و 485. يحتوي جهاز الإرسال على معايرة ذاتية عبر نطاقه الكامل ،والذي يسمح بالتعديل التلقائي لـ "صفر" و "مدى" بضغطة مفتاحين فقط، مما يوفر القدرة على التكيف مع مختلف الحالات المعقدة.
● نطاق الكشف: 0.01 ~ 30 م
الدقة: المستوى 02المستوى 05
● نطاق الضغط: -0.1MPa~32MPa
●درجة حرارة المسبار: -50 ~ 250 °C
●درجة الحرارة المحيطة: -20~60 °C
● درجة حرارة التخزين: -55°C+125°C
●إشارة الإخراج: 420mA، 4 ~ 20mA مع اتصال HART / 485 / اتصال حافلة CAN
●جهد التزويد: 12 ′′ 28VDC (يجب أن يتم تشغيله من حاجز السلامة)
●التثبيت: تثبيت المسمار M20 × 1.5،M27×2، تركيب الحافة DN25،DN40،DN50. يمكن تخصيص مواصفات خاصة
●المادة المبللة: 316 الفولاذ المقاوم للصدأ، 1Gr18Ni19Tior أو PTFE
● الاستقرار على المدى الطويل: ≤0.2%FS/عام،
●انحراف درجة الحرارة: ≤0.02%FS/°C (متوسط 0 ≈ 70°C)
●مستويات الانفجار: آمنة بشكل جوهري ExiraIIC T6، مقاومة للنار Ext II C T5
●الحماية: IP67
●المعلمات الآمنة من الداخل:Ui:28VDC،Ii:93mA، Pi: 0.65W، Ci: 0.042uf، Li: 0mH
جهاز الإرسال هو جهاز قياسي من الدرجة الثانية أو ثلاثة أسلاك، محطات الطاقة (الإشارة) الموجودة في جانب الأسلاك من الجهاز داخل السكن،خط الإشارة يجب أن يكون كابل محمي أو زوج منقلب، حاول أن لا تتوافق مع أنبوب كابل الطاقة الآخر أو الحوض المجاور، ولا من خلال المعدات القريبة عالية الطاقة.
(ب)أناcture1: Stأnدارد أناevال tالفديةأناttإيه wأنارفيج جأناأجرام
1 دبوس فارغ
24-20mA+
34-20mA
4البطاقة الفارغة
اتصال سلكي
1مخرج الإشارة
إمدادات الطاقة 224 فولت
3أرضية مشتركة
4البطاقة الفارغة
اتصال ثلاثي الأسلاك
يحتوي جهاز إرسال مستوى الكابل والعصا على مجموعة متنوعة من الطرق الثابتة للتكيف مع ظروف الموقع المختلفة. عندما لا يمكن للموقع توفير مرافق العملية مثل M20 × 1.5 خيوط إناثية، يمكنك اختيار ثلاثة طرق للتركيب (التي يتم تركيبها على الحائط، رف الأنابيب الأفقي ورف الأنابيب الرأسي، مما يجعلك مفيد في التثبيت في الموقع.(مع الصور)
عند قياس الوسائط ذات الحركة الأكبر ، يمكن للمستخدم اختيار ربط الوزن من أجل منع جهاز الاستشعار من تشكيل اهتزاز عنيف ، والذي يمكن أن يلعب دور استقرار جهاز الاستشعار.يجب وضع الأشياء الثقيلة في قاع الحاوية عند إضافة الوزنحتى لا تكسري سلك جهاز الاستشعار
عندما تكون ظروف الموقع سيئة ، يجب على المستخدم استخدام درع المستشعر لحماية المستشعر لتجنب تلف الأجسام الغريبة أو التأثير على دقة القياس.
إذا كانت الحاويات ليست معدنية، ونحن بحاجة لوضع علبة جهاز الإرسال مع وصول الأسلاك إلى أسفل الحاوية عند استخدام جهاز إرسال مستوى KCF600 قضيب؛وإلا فإن القياس غير دقيق.
تم معايرة هذا المنتج في المصنع، ويحتاج إلى ضبط المجال يمكن أن تأخذ الطرق التالية:
موقع الصفر ---- عندما يكون مستوى السائل في أدنى مكان، ومع الاحتفاظ بالضغط على مفتاح "Z" ومفتاح "S" لمدة 8 ثواني بعد نفس وقت الإفراج، ومن ثم النقر على مفتاح "Z"،يتم ضبط التيار الخارجي تلقائيًا إلى 4mA.
موقع - مليئة ------ عندما مستوى السائل في أعلى مكان، ومع الاحتفاظ بالضغط على مفتاح "Z" ومفتاح "S" لمدة 8 ثواني بعد نفس الوقت الإفراج، ومن ثم "S"يتم ضبط التيار الخارجي تلقائيًا إلى 20mA.
عندما يكون مستوى السائل في الحد التالي، واستخدام مفك الشفرة بطيئة تدوير "Z" مقياس الطاقة، ومراقبة قراءات أمبيتر قريبة من 4mA
عندما يكون مستوى السائل في الحد الأعلى، واستخدام مفك المسامير بطيئة تدوير "S" مقياس الطاقة ومراقبة قراءات أمبيتر قريبة من 20mA
وتشغيله لمدة 2-3 مرات أكثر، حتى الصفر والمساحة كانت دقيقة 4mA و 20mA. بعد ضبط، تشديد غطاء جهاز الإرسال يجب أن يكون.
1المنتجات توفير مع شهادة المنتج والدليل، والتي لديها رقم المنتج، والمعايير التقنية، ورسم الحبال، وتاريخ التصنيع، يرجى التحقق لتجنب الخطأ.
2. يجب أن يكون التثبيت على أساس اتصال المنتج وأنواع الخيوط، تحقق من واجهة الموقع متسقة مع واجهة المنتج أم لا. تشديد اتصال الخيوط ببطء،انتبهوا إلى الختم، لا يمكن إضافة عزم الدوران مباشرة إلى غطاء جهاز الإرسال ويمكن إضافته فقط إلى واجهة جهاز الإرسال من ستة أطراف.
3يجب أن يكون التوصيل وفقاً لتعليمات الشركة
4هذا المنتج هو جهاز تحويل طاقة دقيق، يمنع تفكيكه، الاصطدام، السقوط والرفض الصعب للعب.
5يعمل جهاز الإرسال مباشرة بعد تشغيل الكهرباء، لكن الخروج يمكن أن يكون مستقراً بعد تسخين لمدة 30 دقيقة.
6-استخدام غير طبيعي، إغلاق الطاقة، التحقق، أو الاتصال قسمنا التقني مباشرة.
7يجب أن يكون النقل والتخزين لإعادة التعبئة والتغليف الأصلي وتخزينها في مستودع بارد وجاف ومهواء.
8يجب أن تكون عملية التثبيت حذرة لتجنب كسر جلد سلك المستشعر.
9عند تثبيت سلك الاستشعار، يجب أن تكون المسافة من جدار حمام السباحة 10 سم على الأقل فوق، وإلا فإن القياس لن يكون دقيقا.
10يجب أن يتم توجيه خط الترسيم لهيكل PTFE بأكمله ومستوى العصا
الوسائط المقاسة؛ وإلا فإن القياس لن يكون دقيقاً.
11يجب أن يتخذ موقع التثبيت تدابير فعالة لحماية البرق.
12يجب أن تكون أغطية أي جهاز إرسال من هذه السلسلة متأرجحة؛ يجب أن تكون مقاومة التأرجح أقل من 4Ω.
13يجب أن يكون حاجز السلامة معتمداً على مقاومة الانفجار، ويجب أن تتبع متطلبات تثبيته متطلبات التعليمات.
14عندما يتم استخدام جهاز الإرسال إلى منطقة "0" إلى محولات الطاقة التي تعمل بالطاقة الحاجز يجب أن تستوفي متطلبات GB3836.4-2000 رقم 8.1.
مقياس مستوى السوائل Kacise مناسب لمجموعة واسعة من التطبيقات ، بما في ذلك مراقبة مستوى الوقود في حلول تتبع GPS.يتم تشغيله بواسطة فولتاج إمدادات الطاقة من 2 ′′ 28VDC ويجب أن يتم تشغيله بواسطة حاجز السلامة لضمان التشغيل الآمن والموثوق بهنطاق درجة حرارة المسبار هو -50 ~ 250 °C ، ونطاق الضغط هو -0.1MPa ~ 32MPa ، مما يجعله مثالي للاستخدام في مجموعة متنوعة من البيئات الصناعية.
يحتوي مقياس مستوى السوائل Kacise على إشارة خروجيّة تبلغ 4 ′′ 20mA ، 4 ~ 20mA مع اتصال HART / 485 / CAN Bus Communication ، مما يجعله متوافقًا مع مجموعة واسعة من أنظمة التحكم الصناعيّة.من السهل تثبيته ولديه الحد الأدنى للكمية الطلبية من وحدات 2يتم تعبئة المنتج في علبة وله وقت تسليم 5 أيام عمل.
مقياس مستوى السوائل Kacise هو منتج متعدد الاستخدامات للغاية يمكن استخدامه في مجموعة متنوعة من السيناريوهات. يتم استخدامه عادة في خزانات الشاحنات والصناعات لمراقبة مستويات الوقود ،التأكد من أن الخزانات لا تكون فارغة أبداً وتجنب وقت توقف مكلفكما يستخدم في حلول تتبع GPS لمراقبة استهلاك الوقود وضمان أن المركبات تعمل بكفاءة مثالية.
باختصار، مقياس مستوى السوائل Kacise هو منتج عالي الجودة مناسب لمجموعة واسعة من التطبيقات الصناعية.دقيقسواء كنت بحاجة لمراقبة مستويات الوقود في شاحنة أو خزان صناعي أو كنت تبحث عن كاشف مستوى سعة للاستخدام في حلول تتبع GPS،مقياس مستوى السوائل كايسيس هو خيار ممتاز.
