Place of Origin:
China (Mainland)
اسم العلامة التجارية:
Kacise
إصدار الشهادات:
certificate of explosion-proof, CE
Model Number:

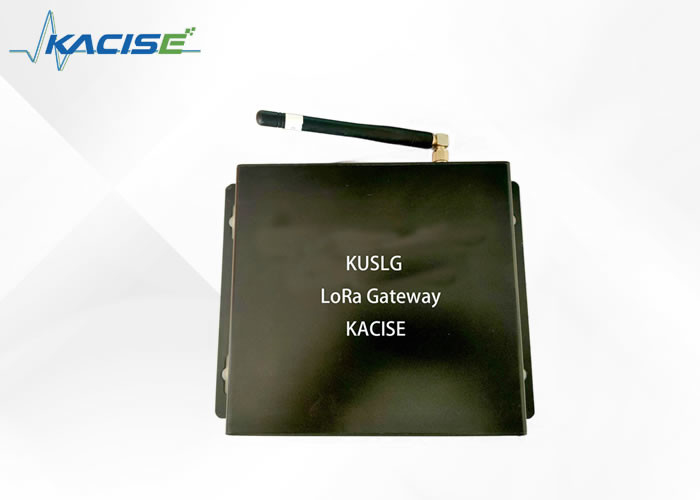

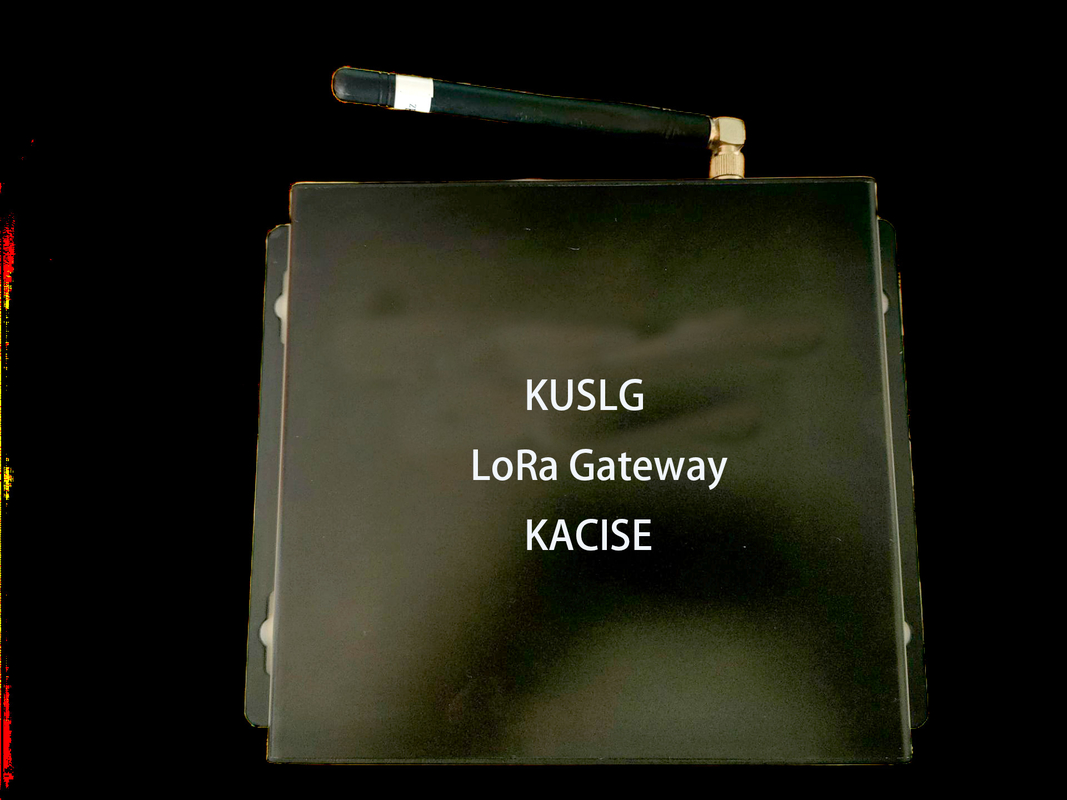

LoRa Gateway
وثيقة:
بوابة LoRa تدعم ADR معدل أعلى لاستهلاك الطاقة المنخفض جهد الإمداد 12 فولت ESD 8000 فولت
1.مقدمة
LoRa هي تقنية اتصالات لاسلكية ذات طيف منتشر، وLoRaWAN هو بروتوكول اتصال قائم على LoRa.
كما هو موضح في الشكل أعلاه، تحدد LoRaWAN العقدة والبوابة والخادم، أي ما مجموعه 3 كيانات، في نفس الوقت، تحدد واجهة الاتصال بين الكيانات، ومن أجل ضمان "الربط البيني" لمنتجات الشركات المصنعة العالمية، LoRaWAN تم الكشف عن البروتوكول (الإصدار الأحدث حاليًا هو V1.0.2) ونطاقات التردد لمختلف البلدان (المناطق).
أصبح LoRaWAN أحد معايير الصناعة لإنترنت الأشياء من خلال "القياسي والمفتوح والمجاني والآمن"، ويُعتقد أنه سيكون ناجحًا مثل بروتوكول IP قبل 30 عامًا.
2.ميزة
3. المواصفات الفنية
| عناصر المعلمة |
امتحان شروط |
الحد الأدنى | عادي | الحد الأقصى | وحدة | |
| المعلمات الكهربائية الشاملة | جهد الإمداد | 9 | 12 | 24 | V | |
| جهد التشغيل | أرم+SX1302 | 4.75 | 5 | 5.25 | V | |
| التشغيل الحالي | 450 | 562 | 900 | أماه | ||
| الخصائص الكهربائية لواجهة الوحدة |
إيثرنت سرعة |
10 م | 100 م | نقطة أساس | ||
|
عزل الجهد االكهربى قوة |
تسرب الحالي <5mA، درجة الحرارة <95% |
2.5 ك | VDC | |||
| معلمات لورا RF | نطاق التردد | 490 / 868 / 915 | ميغاهيرتز | |||
| طاقة نقل الترددات اللاسلكية | 6 | 17 | 27 | ديسيبل | ||
| تعديل | تعديل الطيف المنتشر | |||||
|
تردد الانبعاثات مقابل درجة الحرارة |
-40 إلى +85 درجة مئوية | ±3 | جزء في المليون | |||
|
نقل الطاقة مقابل درجة حرارة |
±3 | ديسيبل | ||||
| أقصى ظروف التشغيل |
التشغيل درجة حرارة |
-10 | +60 | درجه مئوية | ||
| البيئة والتنمية المستدامة | 8000 | V | ||||
| حجم هيكل المحطة الأساسية (باستثناء الهوائي) | 155*151*38 | مم | ||||
4. إمدادات الطاقة والتركيب
كما هو موضح في الشكل أدناه، استخدم "محول الطاقة 12 فولت" (ملحق البوابة) لتشغيل "البوابة" والاتصال بالإنترنت/الإنترانت من خلال "جهاز التوجيه".
5.أبعاد
6.المعدل والتردد
6.1 مسافة حساسية المعدل
كما هو موضح في الجدول أدناه، تدعم المحطة الأساسية 6 معدلات اتصال. كلما زاد المعدل، اقتربت مسافة الاتصال الفعالة، وكلما انخفض المعدل، زادت مسافة الاتصال الفعال.
| سادس | معدل البيانات (نقطة أساس) | الحساسية (ديسيبل) | المدى (كم) | 10 بايت من وقت الحمولة على الهواء (ملي ثانية) |
| 7 | 5469 | -130.0 | 2 | 65 |
| 8 | 3125 | -132.5 | 4 | 100 |
| 9 | 1758 | -135.0 | 6 | 200 |
| 10 | 977 | -137.5 | 8 | 370 |
| 11 | 537 | -140.0 | 11 | 740 |
| 12 | 293 | -142.5 | 14 | 1400 |
من أجل تبسيط الاستخدام، يتم ضبط معدل الاتصال ديناميكيًا بواسطة الخادم، وقواعده هي: العقدة قريبة من المحطة الأساسية والإشارة جيدة، ويتم اعتماد المعدل المرتفع، والعقدة بعيدة عن المحطة الأساسية والإشارة ضعيفة، ويستخدم المعدل المنخفض. وهذا ما يسمى ADR (البيانات التكيفية
معدل) التكنولوجيا.
6.2 مؤشرات إشارة لورا
قيمة قوة المجال RSSI: القيمة العادية -120 ~ -10 ديسيبل ميلي واط، أقل من -125 ديسيبل ميلي واط سيكون معدل فقدان الحزمة أعلى.
SNR: القيمة الحدية -20 ديسيبل.
6.3 تردد الاتصالات
| منطقة | اختصار | الإرسال: النطاق + معدل + عرض النطاق الترددي | الوصلة الهابطة RX2: النطاق + المعدل + عرض النطاق الترددي |
| الوصلة الهابطة RX1: النطاق + المعدل + عرض النطاق الترددي | |||
| الصين | CN470 |
486.3/486.5/486.7/486.9/487.1/487.3/487.5/487.7 SF7BW125 – SF12BW125 |
505.3SF12BW125 |
|
506.7/506.9/507.1/507.3/507.5/507.7/507.9/508.1 SF7BW125 – SF12BW125 |
|||
|
شمال أمريكا |
US915 |
903.9/904.1/904.3/904.5/904.7/904.9/905.1/905.3 SF7BW125 – SF10BW125 |
923.3SF12BW500 |
|
923.3/923.9/924.5/925.1/925.7/926.3/926.9/927.5 SF7BW500 – SF10BW500 |
|||
| أوروبا | الاتحاد الأوروبي868 |
867.1/867.3/867.5/867.7/867.9/868.1/868.3/868.5 SF7BW125 – SF12BW125 |
869.525SF12BW125 |
|
867.1/867.3/867.5/867.7/867.9/868.1/868.3/868.5 SF7BW125 – SF12BW125 |
|||
| أستراليا | AU915 |
916.8/917.0/917.2/917.4/917.6/917.8/918.0/918.2 SF7BW125 – SF12BW125 |
923.3SF12BW500 |
|
923.3/923.9/924.5/925.1/925.7/926.3/926.9/927.5 SF7BW500 – SF10BW500 |
|||
|
آسيا 1 سنغافورة ماليزيا اليابان |
AS923 AS1 |
922.0/922.2/922.4/922.6/922.8/923.0/923.2/923.4 SF7BW125 – SF12BW125 |
923.2SF10BW125 |
|
922.0/922.2/922.4/922.6/922.8/923.0/923.2/923.4 SF7BW125 – SF12BW125 |
|||
| آسيا 2 |
AS923 AS2 |
923.2/923.4/923.6/923.8/924.0/924.2/924.4/924.6 SF7BW125 – SF12BW125 |
|
|
923.2/923.4/923.6/923.8/924.0/924.2/924.4/924.6 SF7BW125 – SF12BW125 |
|||
| كوريا | 920 كرونة |
922.1/922.3/922.5/922.7/922.9/923.1/923.3 SF7BW125 – SF12BW125 |
921.9SF12BW125 |
|
922.1/922.3/922.5/922.7/922.9/923.1/923.3 SF7BW125 – SF12BW125 |
|||
| الهند | IN865 |
865.0625/865.4025/865.9850 SF7BW125 – SF12BW125 |
866.550SF10BW125 |
|
865.0625/865.4025/865.9850 SF7BW125 – SF12BW125 |
|||
| روسيا | RU864 |
864.1/864.3/864.5/864.7/864.9/868.9/869.1 SF7BW125 – SF12BW125 |
869.1SF12BW125 |
|
864.1/864.3/864.5/864.7/864.9/868.9/869.1 SF7BW125 – SF12BW125 |
7 التواصل مع العقد
بشكل عام، تتواصل المحطة الأساسية والعقدة بشكل جيد. في حالة فشل الاتصال، قم باستكشاف السبب وإصلاحه بالترتيب التالي:
| احتمال | ظاهرة | يستقر |
| 30% |
المحطة الأساسية لا تستطيع ذلك تلقي حزم العقدة |
تقع المحطة الأساسية في نفس نطاق التردد مثل العقدة |
| 30% |
المحطة الأساسية ليست كذلك متصل بـ Loravan Seifer |
قم بتسجيل المحطة الأساسية باستخدام خادم LoRaWAN |
|
محطة قاعدة LTE (4G). لا يمكن الاتصال بالخادم |
1 تحقق مما إذا كانت بطاقة SIM 4G موجودة أم لا المتأخرات 2 تحقق مما إذا كانت بطاقة SIM 4G في حالة سيئة؛ 3 التحقق من جودة إشارة 4G المحلية؛ |
|
| 20% |
العقدة غير متصلة لورافان سيفر |
قم بتسجيل العقدة باستخدام خادم LoRaWAN |
| 5% | المسافة بعيدة جداً | تقليل مسافة الاتصال بين المحطة الأساسية والعقدة |
| 4% | تداخل الإشارة شديد | تبديل المحطة الأساسية وتردد العقدة |
| 1% | تلف الأجهزة | اتصل بخدمة ما بعد البيع |
8. تعريف الواجهة
تتبع المحطة الأساسية بشكل صارم معيار LoRaWAN GSID (بوابة تعريف واجهة الخادم).
بشكل عام، طالما تم تعيين المعلمات الثلاثة التالية، القاعدة
يمكن توصيل المحطة بأي خادم LoRaWAN.
1) server_address (الشرح: عنوان اسم المجال الخاص بالخادم، على سبيل المثال
router.cn.thethings.network)
2) serv_port_up (شرح: تم تحميل منفذ UDP إلى الخادم بواسطة القاعدة
المحطة، الافتراضي هو 1700)
3) serv_port_down (شرح: ينتقل الخادم إلى منفذ UDP الخاص بـ
المحطة الأساسية، الافتراضي هو 1700)
يظهر الشكل التالي مكدس البروتوكول الخاص بـ LoRaWAN GSID
9. المشاكل والحلول الشائعة
س: لماذا يكون معدل فقدان الحزمة مرتفعًا بين المحطات الأساسية والعقد؟
ج: يرجى التحقق مما إذا كان الهوائي مثبتًا ومطابقًا بشكل صحيح.
المحطة الأساسية <--> ما إذا كانت بيئة شبكة الإنترنت/الإنترانت
الخادم على نحو سلس.
ما إذا كانت بيئة الاستقبال قاسية، مثل: العوائق شديدة للغاية
كثيفة وهناك مصادر تدخل قوية.
ما إذا كانت العقدة قد تم تشغيل ADR بها لتقليل تداخل القناة المشتركة.
س: ما الذي يجب علي الانتباه إليه في اختبار القرب؟
ج: يجب أن تكون المسافة بين المحطات الأساسية والعقد أكثر من 10 أمتار
ممكن.
محطة قاعدة داخلية قم بتثبيت عقدة هوائي "الألياف الزجاجية" <--> لإزالة
هوائي
محطة قاعدة داخلية قم بتثبيت عقدة هوائي "عصا الغراء" <--> لتثبيت "غراء
عصا "هوائي
س: جودة اتصالات 4G رديئة ومعدل فقدان الحزم مرتفع.
ج: يرجى التحقق مما إذا كان هوائي 4G مثبتًا بشكل صحيح ومطابقًا.
تحقق من جودة إشارة 4G المحلية لديك.
10. معلمات التكوين
الخطوة 1: إعداد بيئة الشبكة الخاصة بك
القيمة الافتراضية للمحطة الأساسية هي 192.168.1.99، يرجى ضبط الكمبيوتر على 192.168.1.100، وتوصيل المحطة الأساسية والكمبيوتر مباشرة عبر كابل الشبكة.
إذا كنت تريد أن تكون المحطة الأساسية متصلة مباشرة بخادم LoRaWAN في الشبكة المحلية، فيمكنك ضبط المحطة الأساسية على عنوان IP ثابت، في هذا الوقت، تأكد من تسجيل عنوان IP (كما هو موضح في الشكل أعلاه 172.16.0.123 )، وإلا فسيفشل جهاز الكمبيوتر في الاتصال بالمحطة الأساسية!
المبدأ: يجب أن يكون جهاز الكمبيوتر الذي يحتوي على معلمات التكوين على نفس مقطع الشبكة مثل المحطة الأساسية (على سبيل المثال، 192.168.0.x أو 172.16.0.x).
الخطوة 2: قم بتسجيل الدخول إلى المحطة الأساسية باستخدام المتصفح
أدخل عنوان IP للمحطة الأساسية، المستخدم = الضيف، كلمة المرور = rimelink، ثم انقر فوق "تسجيل الدخول".
الخطوة 3: تكوين المعلمات
إعدادات الدعم: عنوان الخادم والمنفذ، والتردد، والطاقة، وعنوان IP. انقر فوق "موافق" وسيصبح ساري المفعول على الفور!.
11. عرض السجلات
التشخيص 1: ما إذا كانت العقدة تبلغ عن البيانات
حزم الترددات اللاسلكية التي يتلقاها المكثف:131<-- تم استلام 131 حزمة LoRa
التشخيص 2: ما إذا كان الخادم يستجيب لحزمة مصافحة البوابة
(تم تمكين جدار الحماية)
تم إرسال PULL_DATA:5(100.00%)معترف بها) <-- المحطة الأساسية و
الخادم لديه 5 مصافحات بشكل طبيعي
التشخيص 3: ما إذا كان الخادم يقوم بتسليم بيانات العقدة
حزم الترددات اللاسلكية المرسلة إلى المكثف:2(46 بايت) <--ترسل المحطة الأساسية
حزمتان من LoRa للوصلة الهابطة
