Place of Origin:
China (Mainland)
اسم العلامة التجارية:
Kacise
إصدار الشهادات:
certificate of explosion-proof, CE
Model Number:
KSULR-100

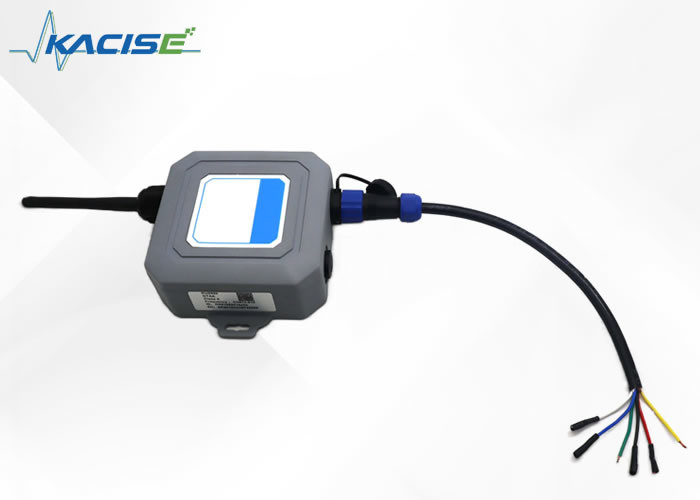

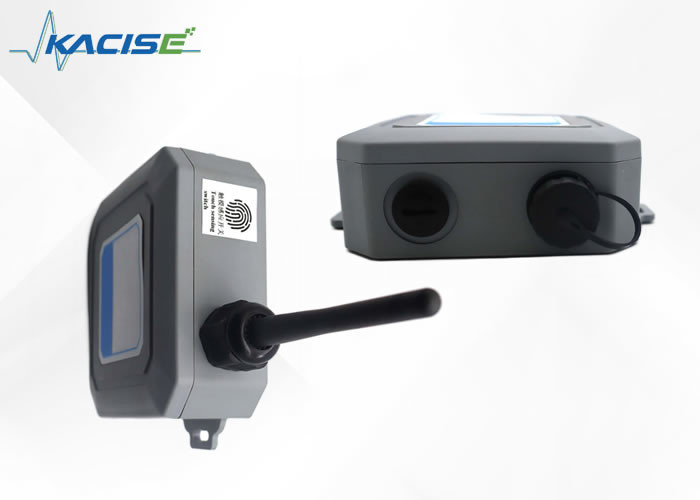

كسولر 100 لورا RTU عالمية هي صندوق الاستحواذ على بيانات أجهزة الاستشعار متعددة الوظائف التي أطلقتها شركتنا للصناعة الذكية والزراعة الذكية والمجتمع الذكي.يتبنى البروتوكول القياسي لـ (لوروان)، لديها واجهات الاتصال SPI و UART و ADC و GPIO و I2C وغيرها و واجهات إدخال متعددة ، وتكون التكوين مرنة.أفضل خيار لحل تجزئة تطبيق LoRa iot هو ربط أجهزة الاستشعار المختلفة بشكل مريح وسريع، وتقصير دورة توصيل أجهزة الاستشعار وتكلفة البحث والتطوير، وتحقيق بسرعة الشبكة والحجم من أجهزة الاستشعار.وحدة لاسلكية مدمجة تستخدم الشبكة لتزويد المستخدمين بنقل بيانات لاسلكية لمسافات طويلة وبطاقة منخفضة، ويرسل جميع بيانات حالة أجهزة الاستشعار إلى خادم إدارة خلفية السحابة في الوقت الحقيقي لتحقيق تحليل إحصائي للبيانات من منصة السحابة الذكية.
تستخدم سلسلة KSULR-100 العالمية LORA RTU لجمع قيم أجهزة الاستشعار المختلفة في نقطة التثبيت ،وتحميل البيانات في الوقت الحقيقي إلى منصة الإدارة المركزية من خلال وحدة نقل لاسلكي مدمجة، والتي هي مريحة للمستخدمين لإدارة مركزية ذكية، والتركيب البسيط والصيانة المريحة. يمكن أن تكون مرنة في القطب، قطب مصباح، بناء داخل وخارج الجدار،سقف القطب، تثبيت طريق شنق الجدار. انها مناسبة لمراقبة أجهزة الاستشعار في مصانع رصيف، المستودعات، الدفيئة الزراعية، غرف الكمبيوتر، الهيدرولوجيا وغيرها من السيناريوهات (مثلجهاز استشعار ضغط المياه، مستشعر مستوى السائل، مستشعر تدفق السائل، مستشعر الغمر بالماء، مستشعر درجة الحرارة، مستشعر الرطوبة، مستشعر الضوء، PM25، مستشعر الزاوية ، مستشعر سرعة الرياح ، الخ) ، تحقيق الوصول الموحد ، جمع البيانات الموحدة ، والقدرة على التوسع المرنة.
| مشروع | مؤشرات الأداء | |
| الأداء اللاسلكي | معدل نقل البيانات | 300bps 5.4Kbps |
| تردد العمل | CN470~510MHz | |
| EU863~870MHz | ||
| US902~928MHz | ||
| AS923~925MHz | ||
| AU915~928MHz | ||
| CT850MHz | ||
| أقصى قدرة إرسال | 19dBm | |
| الحد الأقصى لميزانية الرابط | 167 ديسيبل | |
| الحساسية القصوى للاتصال | -140dBm ((SF=12) | |
| هوائي لورا | الهوائي الخارجي الشامل الاتجاه | |
| واجهة الاتصال | UART،SPI،I2C،GPIO،ADC،RS485 | |
| بيئة العمل | درجة حرارة العمل | -40 درجة مئوية+85 درجة مئوية |
| رطوبة العمل | 10٪ ~ 95٪ RH (غير مكثف) | |
| إمدادات الطاقة | وضع إمدادات الطاقة | مدخل DC 5 ~ 24V والبطارية المدمجة (اختياري). |
| سعة البطارية | 3.6 فولت/19000 ماه | |
| القوة | تيار النوم | ≤6uA |
| تيار الإرسال | ≤ 125mA | |
| تلقي التيار | ≤ 16mA | |
يمكن تعيين المعلمات عند الطلب وفقا لتعليمات المصنع، ويمكن استخدامها بعد تلقي إعادة توجيه محطة قاعدة LoRaWAN
6.1KSULR-100 عامة لورا RTU إعداد المعلمات
يتم توصيل KSULR-100 العالمية LORA RTU إلى تعيين المعلمات من خلال كابل USB-TTL (المشتري بنفسك).بعد إزالة سدادة ناعمة على الجزء الخلفي من مربع الاستحواذ مع الزناد وإزالة المسمار، يتم فتح القشرة وربطها كما هو موضح في الصورة (RXD و TXD وصلة متقاطعة، أي RXD من كابل USB-TTL متصلة إلى TXD من مربع الاستحواذ، TXD متصلة إلى RXD من مربع الاستحواذ،وتتصل TXD إلى RXD من مربع الاستحواذيتم اختصار VCC إلى 3V3 مع سقف القصير ، ويتم توصيل GND إلى GND من مربع الاستحواذ)
6.1.1 تمكين وظيفة 485 من اللوحة الأم
open the sensorbox configuration tool > Select the corresponding com> Baud rate 9600> Click Open to open the serial port > Click AN201>Function Select> Input c in the box after AT+FUNMODE= and then click AT+FUNMODE= OK appears at the bottom left to indicate completion
6.1.2 تعديل معدل البود من واجهة الاتصال بالأشعة
انقر على المربع بعد UART>AT+UART1CFG، أدخل 9600> ثم حدد 8n1. انقر على OK تحت AT+UART1CFG للإشارة إلى الانتهاء
6.2تعيين معايير استفسار جهاز الاستشعار ووقت الاستفسار
(المصنع افتراضي لجمع البيانات كل 30 دقيقة، وزيادة في تواتر الاستفسار سوف تزيد من استهلاك الطاقة).
انقر على AN201> انقر على RS485> انقر على AT+TRANS485MODE= المثلث العكسي الخلفي حدد الاستطلاع> انقر على AT+TRANS485MODE= حدد المعايير،OK> أدخل 1800 في المربع بعد AT+SAMPLEDATATIM= > انقر على AT+SAMPLEDATATIM= حدد المعايير، حسنا> أدخل 8 في المربع بعد AT+REQDATA= > أدخل 0103010000030437 في المربع بعد 8> انقر على AT+REQDATA= تعيين المعلمات،ok> AT+RESPONSETIM= إدخال 10000 في المربع بعد AT+RESPONSETIM= (وقت إمدادات الطاقة للمستشعر خلال كل استفسار، قصيرة جدا قد يؤدي إلى فشل في الحصول على البيانات الصحيحة)> انقر على AT+ responsetim = تعيين المعلمات، حسنا> انقر على AT+REBOOT يظهر في أسفل اليسار. بعد أن صوت الزرار ثلاث مرات،يعني أن الشبكة دخلت بنجاح، ويمكن عرض البيانات في الخلفية.
6.3 إعادة التوجيه الـ " لوروان " المحطة الأساسية
من أجل إرسال حزم محطة LoRaWAN إلى خادم LoRa المحدد ، من الضروري تكوين عنوان الخادم للمحطة الأساسية.
افتح متصفح (كروم) ، أدخل عنوان محطة (لوروان) (192.168.10.99 لهذا المثال) ، ثم أدخل اسم المستخدم وكلمة المرور (اسم المستخدم = ضيف، كلمة المرور = rimelink لهذا المثال) ، وإدخال صفحة تكوين الويب كما هو موضح أدناه.
ثم انقر فوق تكوين خادم LoRaWAN > عنوان الخادم > أدخل IP (lorawan.timeddd.com /b19>) > OK. كما هو مبين في الشكل أدناه
6.4تسجيل الدخول إلى الخلفية لعرض البيانات
قم بتسجيل الدخول إلى http://lorawan.timeddd.com/unit/ULogin.aspx
رقم الحساب: 19240527
كلمة المرور: admin @ 666666
بعد تسجيل الدخول، انقر على خيار البيانات من جهاز تحديد الهوية المقابلة لعرض البيانات المقابلة، ووضع المصنع لإرسال البيانات كل 30 دقيقة
يظهر موقع الهوية في الشكل
البيانات التي تم الحصول عليها هي كما يلي (بالرقم السادس عشر) ، وحدة المسافة هي 0.1mm تحت 6 م، ووحدة النطاق هي ملم فوق 6 م، ووحدة درجة الحرارة هي ° C. البايت التاسع عشر هو قيمة مستوى السائل،والبايت الحادي عشر هو قيمة درجة الحرارةفي هذه الحالة قيمة مستوى السائل هي 08E3، و الوحدة هي ملم، وقيمة درجة الحرارة هي 001B. عند تحويلها إلى رقم عشري،يقيّم جهاز الاستشعار مستوى السائل إلى 2275mm ودرجة الحرارة إلى 27°C.

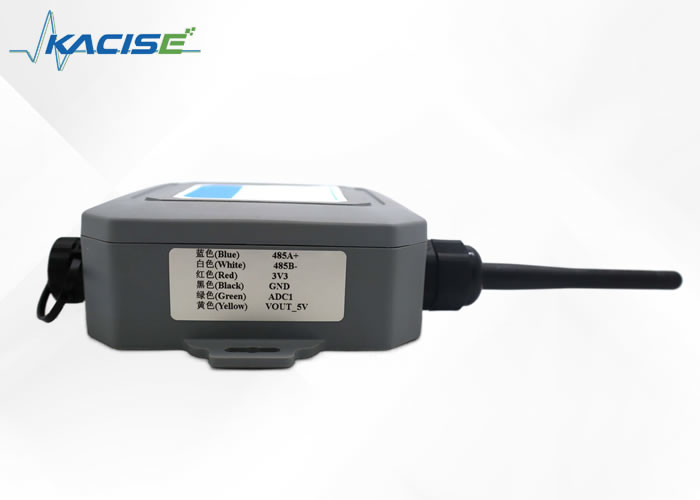

KSULR-100 العالمية LORA RTU هي جميع 485 الخارجي، والتي يمكن توصيلها إلى الملصق على جهاز الاستشعار وفقا لقاعة الاستحواذ.
7.1التثبيت
7.1.1 الاحتياط
من أجل تجنب تلف المعدات الناجم عن التثبيت والبناء غير السليم، يرجى اتباع الاحتياطات التالية:
7.1.2جهز أداة التثبيت
أدوات التثبيت غير متوفرة لتثبيت المعدات. يرجى إعداد أدوات التثبيت التالية وفقا لبيئة التثبيت الفعلية
7.1.3تثبيت المعدات في الداخل
المنشآت المثبتة على الجدار
أولاً، ضع الصندوق متعدد الوظائف على موقع تركيب الجدار، واستخدم علامة لتمييز فتحة التثبيت.يتم استخدام حفرة الاصطدام (حفرة 8 ملم) لثقب الثقوب في وضع علامة الجدار، ويتم وضع الغطاء المطاطي في الثقب مرة أخرى. يستخدم المطرقة لضرب الغطاء المطاطي، بحيث الغطاء المطاطي هو كل شيء في ثقب التثبيت. وأخيرا،المسمار مع المسافة يستخدم لتثبيت مربع متعددة الوظائف على الحائط.
طريقة تركيب القطب
أولاً، استخدم المسامير المثبتة لتثبيت الطائرة الخلفية إلى الجزء الخلفي من صندوق متعدد الوظائف، وثانياً، استخدم الحلقة لتمرير ثقب الطائرة الخلفية على الجزء الخلفي من صندوق متعدد الوظائف.لف الحلقة حول القطب مرة أخرى، وأخيراً استخدم مفك صغيرة لتثبيت الحلقة بقوة ويتم تركيبها.
7.1.4تركيب المعدات في الهواء الطلق
وصف لتنسيق بيانات الاتصال
| فورت | أعلى / أسفل | الحمولة | وصف/تعليقات | ||
| نوع جهاز الاستشعار | نوع الإطار | شكل البيانات | |||
| 43 | إلى الأعلى | 0x04 | 0x01 | إد سي |
3 بايتات: أول بايت من فولتاج البطارية، أعلى بت هو 0 للجهد الطبيعي، 1 للجهد المنخفض، والأسفل 7 بتات لقيمة الجهد، والقيمة الفعلية تحتاج إلى تقسيمها على 10، مثل 0x21 ل 3.3V،الجهد العادي، 0x9F لـ 3.1V ، الجهد المنخفض. 2-3 بايت من بيانات ADC تأخذ 2 بايت، والقيمة المبلغ عنها يجب تقسيمها على 1000، مثل 0xce4 ل 3.3V |
| 43 | إلى الأعلى | 0x04 | 0x02 | IIC |
بايتات N+1: أول بايت من فولتاج البطارية، أعلى بت هو 0 للجهد الطبيعي، 1 للجهد المنخفض، والأسفل 7 بتات لقيمة الجهد، والقيمة الفعلية تحتاج إلى تقسيمها على 10، مثل 0x21 ل 3.3V،الجهد العادي، 0x9F لـ 3.1V ، الجهد المنخفض. بيانات IIC 2-N + 1 بايت N بايتات هي نفس عدد سجلات القراءة التي تم تكوينها |
| 43 | إلى الأعلى | 0x04 | 0x03 | RS485 |
N+1 بايتات أول بايت من فولتاج البطارية، أعلى بت هو 0 للجهد الطبيعي، 1 للجهد المنخفض، والأسفل 7 بتات لقيمة الجهد، والقيمة الفعلية تحتاج إلى تقسيمها على 10، مثل 0x21 ل 3.3V،الجهد العادي، 0x9F لـ 3.1V ، الجهد المنخفض. 2-N + 1 بايت بيانات RS485 متسقة مع البيانات المرسلة إلى الجهاز من قبل جهاز الاستشعار |
| 43 | إلى الأعلى | 0x04 | 0x04 | درجة الحرارة |
3 بايتات: أول بايت من فولتاج البطارية، أعلى بت هو 0 للجهد الطبيعي، 1 للجهد المنخفض، والأسفل 7 بتات لقيمة الجهد، والقيمة الفعلية تحتاج إلى تقسيمها على 10، مثل 0x21 ل 3.3V،الجهد العادي، 0x9F لـ 3.1V ، الجهد المنخفض. بيانات درجة الحرارة 2-3 بايت أعلى بت من البايتين، 0: عادي، 1: إنذار؛ أدنى عدد صحيح مؤشر 15 بت، أعلى بايت أولا، يجب تقسيم القيمة الفعلية على 100، (على سبيل المثال 97E6 يشير إلى إنذار،درجة الحرارة 61.18 درجة مئوية، أو 6FED تشير إلى عدم وجود إنذار. درجة الحرارة هي -41.15 درجة مئوية) |
7.2تخزين ونقل
1، يجب تخزين المنتج في -40 °C ~ + 80 °C ، الرطوبة النسبية لا تزيد عن 90٪ ، التهوية ، جافة ، لا مخزن غازات آكلة.
يتم تعبئة المنتج في حزمة واحدة مع الشهادة ودليل الاستخدام.
7.3شروط الضمان
المستخدمين في الامتثال الصارم للتعليمات، والأسلاك الصحيحة، والتركيب، وصيانة القضية، هذا المنتج ضمان مجاني لمدة عام واحد.
الظروف التالية لا تغطي الضمان:
1تفكيك لوحة الدائرة ومكوناتها
2البرق أو الكهرباء القوية في النظام، حرق الدائرة؛
3. يتجاوز فولتاج إمدادات الطاقة القيمة الحدودة ، يتم حرق لوحة الدوائر؛
4. الماء الكهربائي الصندوق أو غيرها من الكائنات الغريبة
5اختيار خاطئ، يتجاوز نطاق استخدام المنتج
6جزء معين من جهاز الاستشعار أو الآلة بأكملها مصاب أو تالف.
