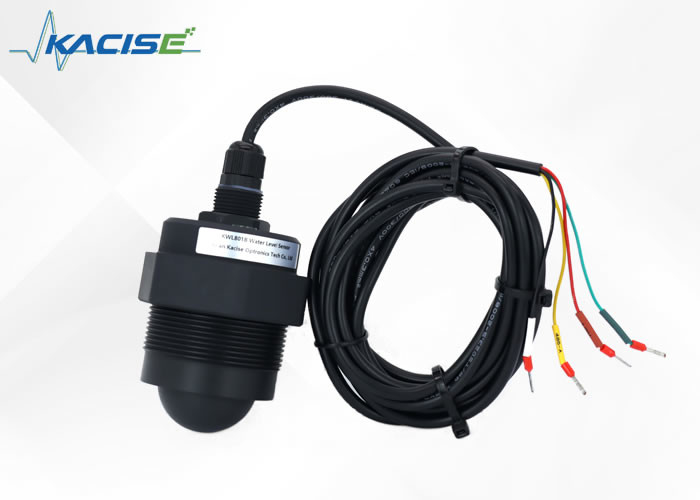

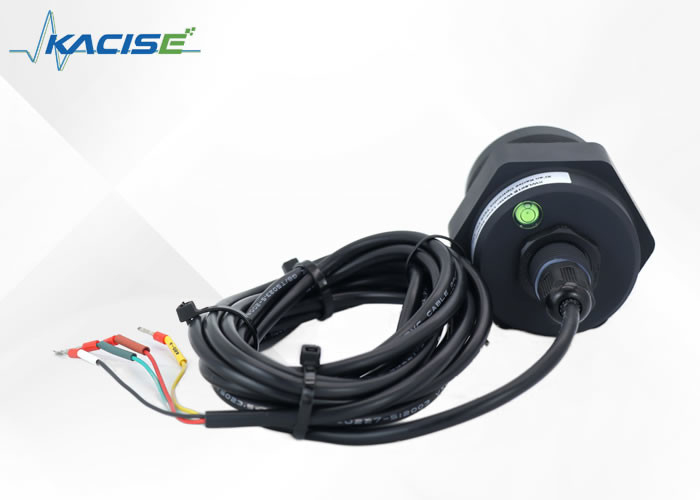

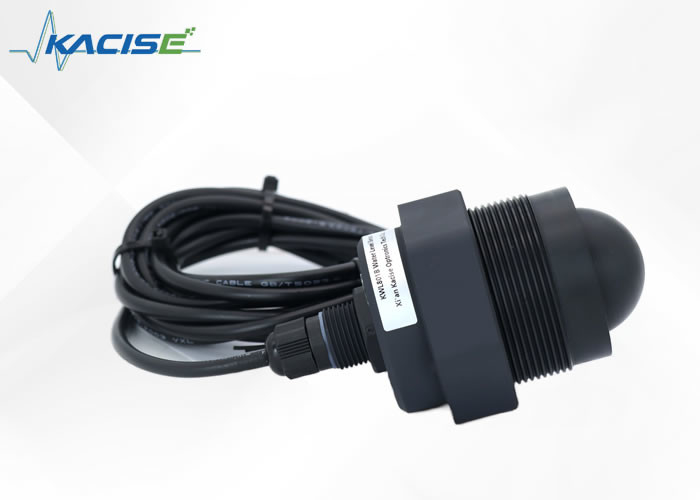

Radar Level Gauge for Sewage Treatment And Ships IP68 Water Resistance Net Weight 0.6kg

مقياس مستوى الرادار لمعالجة مياه الصرف الصحي والسفن مقاومة الماء IP68 الوزن الصافي 0.6 كجم

1. المقدمة

1.1 نظرة عامة على المنتج

يتوافق مستشعر مستوى الرادار KWL801B-RS485 مع المواصفات القياسية الموضحة في المعيار الوطني DB50/T 826-2017 لأجهزة قياس المستوى. تم تصميم مكونه الأساسي بطبقة مقاومة للماء IP68 محكمة الغلق بالكامل.

يمتد أقصى نطاق للقياس للمنتج حتى 40 مترًا، مع الحد الأدنى من البقع العمياء أقل من 6 سم.

نظرًا لترددها العالي وعرض النطاق الترددي الأوسع، فإنها تحقق دقة فائقة. بالإضافة إلى ذلك، يتضمن المنتج دعامة ثابتة للتثبيت.

1.2 مبدأ الكشف

يعتمد مستشعر مستوى الرادار على مبدأ انعكاس المجال الزمني (TDR). تنتشر النبضة الكهرومغناطيسية على طول الكابل أو المسبار بسرعة الضوء. وعندما تلتقي بسطح الوسط المقاس، ينعكس جزء من نبضة مقياس مستوى الرادار لتشكل عودة صدى إلى مرسل النبضة على طول نفس المسار، وتكون المسافة بين المرسل وسطح الوسط المقاس في التناسب المباشر مع زمن انتشار النبضة، ومن ثم يتم حساب ارتفاع المستوى.

2.ميزة

• استنادًا إلى شريحة RF ذات الموجة المليمترية CMOS التي تم تطويرها ذاتيًا
• بنية RF أكثر إحكاما
• نسبة إشارة إلى ضوضاء أعلى
• منطقة ميتة أصغر
• عرض النطاق الترددي للعمل 5 جيجا هرتز
• دقة قياس أعلى ودقة قياس
• تأثير أقل من التدخل في بيئة التثبيت
• أكثر ملاءمة للتثبيت و
• التصميم الحديث للهوائي المسطح المتكامل

3. المواصفات الفنية

4. تعليمات الأسلاك

5. البعد

6. تعليمات التثبيت

6.1 أناالتفتيش قبل التثبيت

(1) أخرج المستشعر من صندوق التغليف، وتحقق بعناية من قائمة التعبئة وفقًا لدليل التعليمات، وتحقق مما إذا كانت ملحقات المعدات كاملة.

(2) اقرأ بعناية دليل تعليمات المنتج وشهادة المنتج.

(3) تحقق مما إذا كان هناك أي ضرر في مظهر الجهاز، خاصة ما إذا كانت الوحدة الرئيسية سليمة، وتوخي الحذر في وضع الوحدة الرئيسية بشكل صحيح لمنع سقوطها.

6.2رادارتركيب مستشعر المستوى

6.2.1تحقق قبل التثبيت

يرجى التحقق قبل تثبيت المستشعر كما يلي:

ما إذا كانت هناك أشجار أو حطام آخر فوق الوسط في موقع التثبيت.

ما إذا كانت شريحة التثبيت مثبتة أفقيًا.

عندما لا يمكن تثبيت دعامة التثبيت أفقيًا، تحتاج إلى ضبط الحامل وفقًا للتدرج الموجود على سطح المستشعر للتأكد من أن المستشعر في وضع أفقي.

6.2.2 التثبيت

(1) تأكد من أن المستشعر عمودي على السطح المتوسط.

(2) تجنب شعاع الإرسال من إشعاع كائنات التداخل وتوليد أصداء كاذبة.

راجع ما يلي للتعرف على ظروف العمل النموذجية:

تركيب الخيط العلوي تركيب الخيط السفلي

التأكد من تركيب مقياس مستوى الرادار بشكل عمودي على سطح الوسط.

سيؤدي الميل إلى إضعاف سعة الإشارة المستقبلة ويؤثر على المدى الطبيعي.

انتباه:

حاول إبقاء المستشعر ثابتًا لتجنب الاهتزاز عند التثبيت، والحفاظ على البيئة المحيطة مفتوحة قدر الإمكان.

1. أن تكون المسافة بين المستشعر وسطح الوسط أعلى من 30 سم للتأكد من أن الوجه الأمامي للمستشعر (الهوائي) متعامد مع وسط القياس.

2. المسافة بين المستشعر وحافة الخزان وحافة المسبح وحافة سد النهر وحافة المسبح أكبر من 0.5 متر؛

3. حدد موضع سطح الماء مع تقلبات صغيرة لتثبيت الوحدة (حاول عدم التثبيت في منفذ حقن الماء والمخرج وسطح الماء الآخر مع تقلبات كبيرة، كلما زاد تقلب سطح الماء، كلما كانت دقة القياس أسوأ)

7.بروتوكول الاتصال MODBUS-RTU

7.1 بروتوكول مودبوس

1. معلمات واجهة أجهزة بروتوكول الاتصالات

يستخدم المستشعر اتصال المنفذ التسلسلي، وتكون المعلمات الافتراضية كما يلي:

المهلة بين الإطارات 50 مللي ثانية.

2. تنسيق بروتوكول الاتصال

يتصل مقياس مستوى الماء خارجيًا باستخدام بروتوكول اتصال Modbus RTU. يشتمل كل إطار بيانات كامل على: حقل العنوان ورمز الوظيفة والبيانات والمجموع الاختباري. المجموع الاختباري هو بيانات التحقق CRC16 لإطار البيانات، مع البايت المنخفض الذي يسبق البايت العالي. عنوان المصنع الافتراضي للمستشعر هو 0x7F.

يتم وصف تنسيق أمر الطلب وتنسيق بيانات رد الرادار على النحو التالي:

(1) تنسيق معلمة الاستعلام: رمز الوظيفة 0x03

طلب:

رد:

N: أعداد السجلات

(2) تنسيق معلمة الاستعلام: رمز الوظيفة 0x04

طلب:

رد:

N: أعداد السجلات

(3) تعيين تنسيق المعلمة: رمز الوظيفة 0x10

طلب:

رد:

N: أعداد السجلات

3. سجل جدول ملخص العنوان

ملاحظة: يمكن تعديل عنوان التسجيل ونوع البيانات لبعض المعلمات بواسطة برنامج الكمبيوتر المضيف. بعد تعديل عنوان التسجيل أو نوع البيانات، ستتغير تعليمات تشغيل Modbus المقابلة أيضًا وفقًا لذلك، مثل: التعليمات الافتراضية لقراءة الارتفاع الفارغ هي 0x 7F 04 0A 0F 00 02 48 0E. إذا تم تعديل سجل الارتفاع الفارغ إلى 00 01، يتم تغيير تعليمات قراءة الارتفاع الفارغ إلى 0x 7F 04 00 01 00 02 2A 15.

4. وصف أمر بروتوكول الاتصال

ملحوظة:

أ. عنوان الجهاز الافتراضي هو 0x7F؛

ب. تعتمد بيانات النوع العائم في البيانات المعيار الحسابي للفاصلة العائمة الثنائية IEEE754، وهو 16 بت منخفض في الأول (CDAB)؛

ج. في المثال التالي، عنوان التسجيل المطابق لكل معلمة هو العنوان الافتراضي. إذا تم تعديل عنوان السجل بواسطة الكمبيوتر المضيف، فيجب تغيير عنوان التسجيل في تعليمات تشغيل Modbus وفقًا لذلك؛

د. في المثال التالي، يتم تحليل تعريف البيانات (نوع/وحدة البيانات) لكل معلمة وفقًا للتكوين الافتراضي. إذا تم تعديل تعريف البيانات (نوع/وحدة البيانات) من خلال الكمبيوتر المضيف، فيجب تعديل قراءة البيانات وتحليلها وفقًا لذلك؛

7.2 تعليمات بيانات الاستعلام: رمز الوظيفة 0x04

7.2.1 نتائج قياس الاستعلام – المستوى (أي ارتفاع التثبيت – ارتفاع الهواء)

أمر الطلب:

بيانات الرد:

تعريف البيانات: نوع البيانات الافتراضي هو بيانات عائمة (قليل 16)، والوحدة الافتراضية هي متر (م)، وطول البيانات هو 4 بايت، وأقل 16 بت هي الأولى.

رمز الخطأ:

① عندما لا يتم تعيين ارتفاع التثبيت، لا يمكن حساب المستوى، والإخراج 0xFC FC FC FC ؛

② عندما تتجاوز نتائج القياس النطاق، قم بإخراج 0xFF FF FF FF؛

③ عندما يكون المستشعر في المنطقة العمياء، قم بإخراج 0xFE FE FE؛

④ عندما تكون طاقة صدى المستشعر غير كافية، يكون الإخراج 0xFD FD FD؛

مثال 1:

الطلب: 7F 04 0A 0B 00 02 09 CF

الرد: 7F 04 04 00 00 41 30 55 C7

يتم تحويل جزء البيانات 0x 00 00 41 30 إلى بيانات الفاصلة العائمة، أي 11.00 م.

مثال 2:

الطلب: 7F 04 0A 0B 00 02 09 CF

رد: 7F 04 04 FC FC FC D4 A2

في جزء البيانات، 0x FC FC FC FC هو رمز خطأ، يشير إلى أنه لم يتم ضبط ارتفاع التثبيت (لا يمكن حساب المستوى).

7.2.2نتائج قياس الاستعلام - ارتفاع الهواء

أمر الطلب:

بيانات الرد:

تعريف البيانات: نوع البيانات الافتراضي هو بيانات عائمة (قليل 16)، والوحدة الافتراضية هي متر (م)، وطول البيانات هو 4 بايت، وأقل 16 بت هي الأولى.

رمز الخطأ:

① عندما تتجاوز نتائج القياس النطاق، قم بإخراج 0xFF FF FF FF؛

② عندما يكون المستشعر في المنطقة العمياء، قم بإخراج 0xFE FE FE؛

③ عندما تكون طاقة صدى المستشعر غير كافية، يكون الإخراج 0xFD FD FD FD؛

مثال 1:

الطلب: 7F 04 0A 0F 00 02 48 0E

الرد: 7F 04 04 31 13 40 10 AA B6

يتم تحويل جزء البيانات 0x 31 13 40 10 إلى بيانات الفاصلة العائمة، أي 2.253 م.

مثال 2:

الطلب: 7F 04 0A 0F 00 02 48 0E

الرد: 7F 04 04 FE FE F4 7B

جزء البيانات 0x FE FE FE هو رمز الخطأ، مما يشير إلى أن المستشعر موجود في المنطقة العمياء ولا يمكن قراءة أي بيانات صالحة.

7.3 تعليمات معلومات تكوين الاستعلام: رمز الوظيفة 0x03

7.3.1 عنوان تابع لاستعلام البث

أمر الطلب:

بيانات الرد:

تعريف البيانات: نوع البيانات هو بيانات int16، وطول البيانات 2 بايت.

أمثلة:

الطلب: FF 03 20 01 00 01 CB D4

الرد: 7F 03 02 00 7F D1 AE

يتم تحويل جزء البيانات 0x 00 7F إلى بيانات عددية، وهي 127 أو 0x7F.

7.3.2الاستعلام عن معدل الباود لواجهة الاتصال

ملاحظة: معدل الباود يدعم فقط: 4800,9600,19200,38400,115200

أمر الطلب:

بيانات الرد:

تعريف البيانات: نوع البيانات هو بيانات int32 (كبيرة)، ويبلغ طول البيانات 4 بايت.

أمثلة:

الطلب: 7F 03 20 02 00 02 64 15

الرد: 7F 03 04 00 00 25 80 7F 04

يتم تحويل جزء البيانات 0x 00 00 25 80 إلى بيانات عددية، وهي 9600.

7.3.3معلومات إصدار الاستعلام

أمر الطلب:

بيانات الرد:

تعريف البيانات: نوع البيانات هو بيانات int32، وطول البيانات 4 بايت. تم ترميز أرقام الإصدارات بتنسيق BCD.

أمثلة:

الطلب: 7F 03 20 04 00 02 84 14

الرد: 7F 03 04 20 23 09 08 99 A8

جزء البيانات هو 0x 20230908، ويتم تشفير البيانات بتنسيق BCD، أي رقم الإصدار هو 20230908.

7.3.4معلمات معايرة الاستعلام

أمر الطلب:

بيانات الرد:

تعريف البيانات: نوع البيانات هو بيانات int16، والوحدة ملليمتر (مم)، وطول البيانات 2 بايت.

أمثلة:

الطلب: 7F 03 20 52 00 01 24 05

الرد: 7F 03 02 00 10 91 82

يتم تحويل جزء البيانات 0x 00 10 إلى بيانات عددية، أي 16 ملم.

7.3.5الاستعلام عن دورة الدفع التلقائي

ملاحظة: عندما تكون فترة الدفع التلقائي >=300 مللي ثانية، سيقوم المستشعر بدفع البيانات تلقائيًا. عندما لا يتم ضبط ارتفاع التثبيت (لا يمكن حساب المستوى)، ادفع بيانات ارتفاع الهواء؛ عند ضبط ارتفاع التركيب، ادفع بيانات المستوى.

أمر الطلب:

بيانات الرد:

تعريف البيانات: نوع البيانات هو بيانات int16، والوحدة هي ميلي ثانية (مللي ثانية)، وطول البيانات هو 2 بايت.

أمثلة:

الطلب: 7F 03 20 53 00 01 75 C5

الرد: 7F 03 02 03 E8 90 F0

حيث يتم تحويل جزء البيانات 0x 03 E8 إلى بيانات عددية أي 1000 مللي ثانية.

7.3.6الاستعلام عن المنطقة العمياء

أمر الطلب:

بيانات الرد:

تعريف البيانات: نوع البيانات الافتراضي هو بيانات عائمة (قليل 16)، والوحدة الافتراضية هي متر (م)، وطول البيانات هو 4 بايت.

أمثلة:

الطلب: 7F 03 20 44 00 02 85 C0

الرد: 7F 03 04 6D B7 3E AB

تم تحويل جزء البيانات 0x 6D B7 3E AB إلى بيانات من نوع الفاصلة العائمة، أي 0.334 م.

7.3.7نطاق الاستعلام

أمر الطلب:

بيانات الرد:

تعريف البيانات: نوع البيانات الافتراضي هو بيانات عائمة (قليل 16)، والوحدة الافتراضية هي متر (م)، وطول البيانات هو 4 بايت.

أمثلة:

الطلب: 7F 03 20 46 00 02 24 00

الرد: 7F 03 04 00 00 42 20 55 4C

يتم تحويل جزء البيانات 0x 00 00 42 20 إلى بيانات الفاصلة العائمة، أي 40.0 م.

7.3.8تحقق من العمق عند التثبيت

ملاحظة: يتم استخدام عمق الماء وقت التثبيت لحساب ارتفاع التثبيت. ارتفاع التثبيت = عمق الماء عند التثبيت + الارتفاع في الوقت الحقيقي عند التثبيت. عند ضبط عمق الماء في وقت التثبيت، يتم حساب ارتفاع التثبيت تلقائيًا وحفظه في التكوين.

أمر الطلب:

بيانات الرد:

تعريف البيانات: نوع البيانات الافتراضي هو بيانات عائمة (قليل 16)، والوحدة الافتراضية هي متر (م)، وطول البيانات هو 4 بايت.

أمثلة:

الطلب: 7F 03 20 48 00 02 45 C3

الرد: 7F 03 04 47 AE 40 B1 E0 D5

تم تحويل جزء البيانات 0x 47 AE 40 B1 إلى بيانات الفاصلة العائمة، أي 5.54 م.

7.3.9تحقق من ارتفاع التثبيت

ملحوظة: اضبط ارتفاع التركيب المستخدم لحساب المستوى. مستوى الوقت الحقيقي = ارتفاع التثبيت - الارتفاع في الوقت الحقيقي. وفي نفس الوقت ارتفاع التركيب = عمق الماء عند التركيب + الارتفاع عند التركيب. لذلك، عند ضبط ارتفاع التثبيت، سيتم حساب عمق الماء أثناء التثبيت تلقائيًا وحفظه في التكوين.

أمر الطلب:

بيانات الرد:

تعريف البيانات: نوع البيانات الافتراضي هو بيانات عائمة (قليل 16)، والوحدة الافتراضية هي متر (م)، وطول البيانات هو 4 بايت.

أمثلة:

الطلب: 7F 03 20 4A 00 02 E4 03

الرد: 7F 03 04 8A 64 41 2A BE 7C

يتم تحويل جزء البيانات 0x 8A 64 41 2A إلى بيانات الفاصلة العائمة، أي 10.65 م.

7.4 تعليمات التعيين: رمز الوظيفة 0x10

7.4.1 قم بتعيين عنوان الرقيق

أمر الطلب:

بيانات الرد:

تعريف البيانات: نوع البيانات هو بيانات int16، وطول البيانات 2 بايت.

أمثلة:

الطلب: 7F 10 20 01 00 01 02 00 01 6E 21

يتم تحويل جزء البيانات 0x 00 01 إلى بيانات عددية، أي 1 أو 0x01.

الرد: 7F 10 20 01 00 01 51 D7

7.4.2 ضبط معدل الباود لواجهة الاتصال

ملاحظة: معدل الباود يدعم فقط: 4800,9600,19200,38400,115200

أمر الطلب:

بيانات الرد:

تعريف البيانات: نوع البيانات هو بيانات int32، وطول البيانات 4 بايت.

أمثلة:

الطلب: 7F 10 20 02 00 02 04 00 01 C2 00 75 3E

يتم تحويل جزء البيانات 0x 00 01 C2 00 إلى بيانات عددية، وهي 115200.

الرد: 7F 10 20 02 00 02 E1 D6

7.4.3 ضبط معلمات المعايرة

أمر الطلب:

بيانات الرد:

تعريف البيانات: نوع البيانات هو بيانات int16، والوحدة ملليمتر (مم)، وطول البيانات 2 بايت.

أمثلة:

الطلب: 7F 10 20 52 00 01 02 00 10 A2 4E

يتم تحويل جزء البيانات 0x 00 10 إلى بيانات عددية، أي 16 ملم.

الرد: 7F 10 20 52 00 01 A1 C6

7.4.4 ضبط دورة الدفع التلقائي

ملاحظة: عندما تكون فترة الدفع التلقائي >=300 مللي ثانية، سيقوم المستشعر بدفع البيانات تلقائيًا. عندما لا يتم ضبط ارتفاع التثبيت (لا يمكن حساب المستوى)، ادفع بيانات ارتفاع الهواء؛ عند ضبط ارتفاع التركيب، ادفع بيانات المستوى.

أمر الطلب:

بيانات الرد:

تعريف البيانات: نوع البيانات هو بيانات int16، والوحدة هي ميلي ثانية (مللي ثانية)، وطول البيانات هو 2 بايت.

أمثلة:

الطلب: 7F 10 20 53 00 01 02 03 E8 A2 ED

حيث يتم تحويل جزء البيانات 0x 03 E8 إلى بيانات عددية أي 1000 مللي ثانية.

الرد: 7F 10 20 53 00 01 F0 06

7.4.5 ضبط عمق الماء وقت التركيب

ملاحظة: يتم استخدام عمق الماء وقت التثبيت لحساب ارتفاع التثبيت. ارتفاع التثبيت = عمق الماء عند التثبيت + الارتفاع في الوقت الحقيقي عند التثبيت. عند ضبط عمق الماء في وقت التثبيت، يتم حساب ارتفاع التثبيت تلقائيًا وحفظه في التكوين.

أمر الطلب:

بيانات الرد:

تعريف البيانات: نوع البيانات الافتراضي هو بيانات عائمة (قليل 16)، والوحدة الافتراضية هي متر (م)، وطول البيانات هو 4 بايت.

أمثلة:

الطلب: 7F 10 20 48 00 02 04 47 AE 40 B1 75 30

تم تحويل جزء البيانات 0x 47 AE 40 B1 إلى بيانات الفاصلة العائمة، أي 5.54 م.

الرد: 7F 10 20 48 00 02 C0 00

7.4.6 ضبط ارتفاع التثبيت

ملحوظة: ارتفاع التثبيت هو المسافة من المستشعر إلى مستوى الكائن 0. إذا كان عمق المياه الحالي 2 متر وارتفاع الهواء 4 أمتار، فإن ارتفاع التثبيت هو 6 أمتار. اضبط ارتفاع التركيب المستخدم لحساب المستوى. مستوى الوقت الحقيقي = ارتفاع التثبيت - الارتفاع في الوقت الحقيقي. وفي نفس الوقت ارتفاع التركيب = عمق الماء عند التركيب + الارتفاع عند التركيب. لذلك، عند ضبط ارتفاع التثبيت، سيتم حساب عمق الماء أثناء التثبيت تلقائيًا وحفظه في التكوين.

أمر الطلب:

بيانات الرد:

تعريف البيانات: نوع البيانات الافتراضي هو بيانات عائمة (قليل 16)، والوحدة الافتراضية هي متر (م)، وطول البيانات هو 4 بايت.

ملاحظة: يؤدي ضبط ارتفاع التثبيت على 0 إلى مسح تكوين ارتفاع التركيب/عمق الماء عند التثبيت.

أمثلة:

الطلب: 7F 10 20 4A 00 02 04 8A 64 41 2A AA 40

يتم تحويل جزء البيانات 0x 8A 64 41 2A إلى بيانات الفاصلة العائمة، أي 10.65 م.

الرد: 7F 10 20 4A 00 02 61 C0

7.5 بروتوكول النص

7.5.1 معلمات واجهة أجهزة بروتوكول الاتصالات

يعتمد مقياس مستوى الماء الاتصال التسلسلي، والمعلمات الافتراضية هي كما يلي:

كان وقت المهلة 50 مللي ثانية لكل فاصل زمني للإطار.

7.5.2 وصف أوامر بروتوكول الاتصال

ملاحظة: يمثل "n" سطرًا جديدًا يتوافق مع الرقم السداسي العشري 0x0A. بعد نجاح تكوين أمر الإعداد، سيتم حفظ التكوين في Flash، ولن تكون هناك حاجة إلى إعادة التكوين لإعادة تشغيل انقطاع التيار الكهربائي.

استجابة خطأ الأمر هي كما يلي:

1. اقرأ الارتفاع المكاني والزماني الحقيقي

الوحدة: متر (م)

2. قراءة المستوى في الوقت الحقيقي

الوحدة: متر (م)

طريقة حساب المستوى هي: ارتفاع التثبيت - ارتفاع الهواء

3. عمق الماء عند التثبيت

الوحدة: متر (م)

ملاحظة: يتم استخدام عمق الماء وقت التثبيت لحساب ارتفاع التثبيت. ارتفاع التثبيت = عمق الماء عند التثبيت + الارتفاع في الوقت الحقيقي عند التثبيت. عند ضبط عمق الماء في وقت التثبيت، يتم حساب ارتفاع التثبيت تلقائيًا وحفظه في التكوين.

قراءة عمق الماء عند التثبيت:

ضبط عمق الماء عند التثبيت:

4. ارتفاع التثبيت

الوحدة: متر (م)

ملحوظة: اضبط ارتفاع التركيب المستخدم لحساب المستوى. مستوى الوقت الحقيقي = ارتفاع التثبيت - الارتفاع في الوقت الحقيقي. وفي نفس الوقت ارتفاع التركيب = عمق الماء عند التركيب + الارتفاع عند التركيب. لذلك، عند ضبط ارتفاع التثبيت، سيتم حساب عمق الماء أثناء التثبيت تلقائيًا وحفظه في التكوين.

قراءة ارتفاع التركيب:

ضبط ارتفاع التركيب:

ملاحظة: يؤدي ضبط ارتفاع التثبيت على 0 إلى مسح التكوين الخاص بارتفاع التثبيت وعمق الماء عند التثبيت.

5.اقرأ رقم الإصدار

6. قراءة النطاق

الوحدة: متر (م)

7.قراءة المنطقة العمياء

الوحدة: متر (م)

8. إعادة ضبط البرنامج (إعادة التشغيل)

9. إعادة ضبط بيانات المصنع

10. تردد الاستحواذ

الوحدة: ميلي ثانية (مللي ثانية)

ملاحظة: تردد الاستحواذ الافتراضي هو 300 مللي ثانية، ولا يمكن تعديل تردد الاستحواذ إلا إلى 200 مللي ثانية في أقرب وقت ممكن. (إذا قفز تردد الاستحواذ بسرعة كبيرة، فستكون سرعة الاستجابة لتعليمات الرد بطيئة، وقد تكون تعليمات الإرسال غير مكتملة، مما يؤدي إلى عدم الاستجابة. وفي هذه الحالة، يمكن إرسال التعليمات مرة أخرى.)

قراءة تردد الاستحواذ:

ضبط تردد التجميع:

11. معدل الباود

قراءة معدل الباود:

ضبط معدل الباود

12. معلمات المعايرة

الوحدة: ملليمتر (مم)

الارتفاع المكاني والزماني الحقيقي = قيمة العينة - معلمة المعايرة. لذلك، عندما يكون ارتفاع الزمكان الحقيقي أكبر من قيمة ثابتة، يمكن معايرته عن طريق ضبط شبه المعلمات.

قراءة معلمات المعايرة:

ضبط معلمات المعايرة:

13. دورة الدفع الأوتوماتيكية

الوحدة: ميلي ثانية (مللي ثانية)

ملحوظة: عندما تكون فترة الدفع التلقائي أكبر من = 300 مللي ثانية، سيقوم المستشعر تلقائيًا بالإبلاغ عن البيانات في الوقت الفعلي. من بينها، عند ضبط ارتفاع التثبيت (أو عمق الماء أثناء التثبيت)، فإن البيانات في الوقت الفعلي التي يتم الإبلاغ عنها تلقائيًا هي المستوى في الوقت الفعلي؛ إذا لم يتم ضبط ارتفاع التثبيت (أو عمق الماء أثناء التثبيت)، فإن البيانات في الوقت الفعلي التي يتم الإبلاغ عنها تلقائيًا هي الارتفاع في الوقت الحقيقي.

قراءة دورة الدفع التلقائي:

ضبط دورة الدفع التلقائية:
