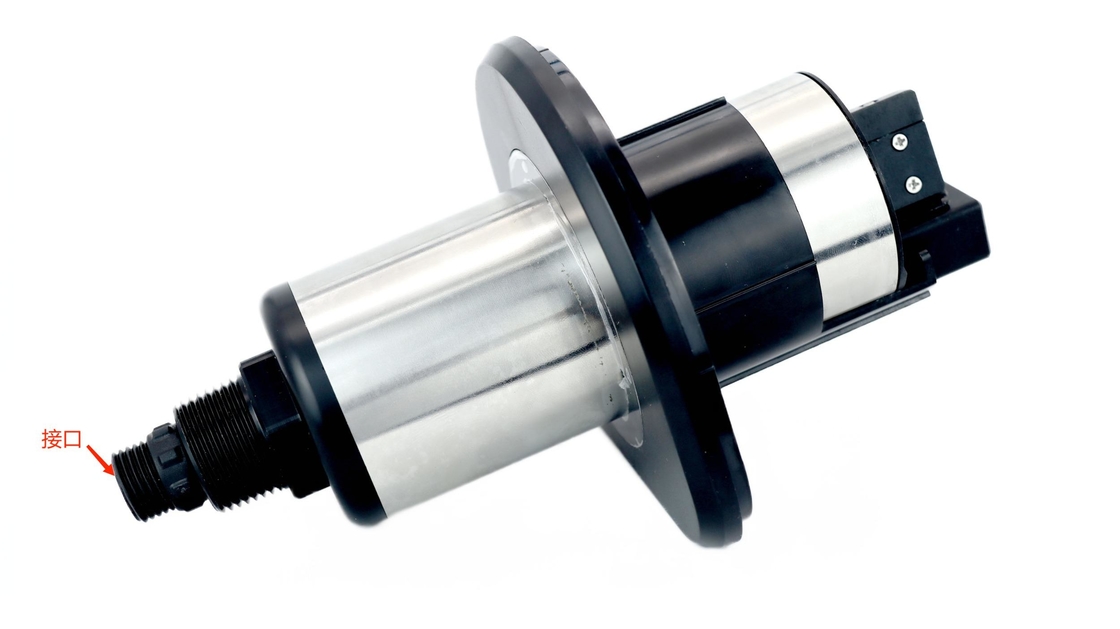

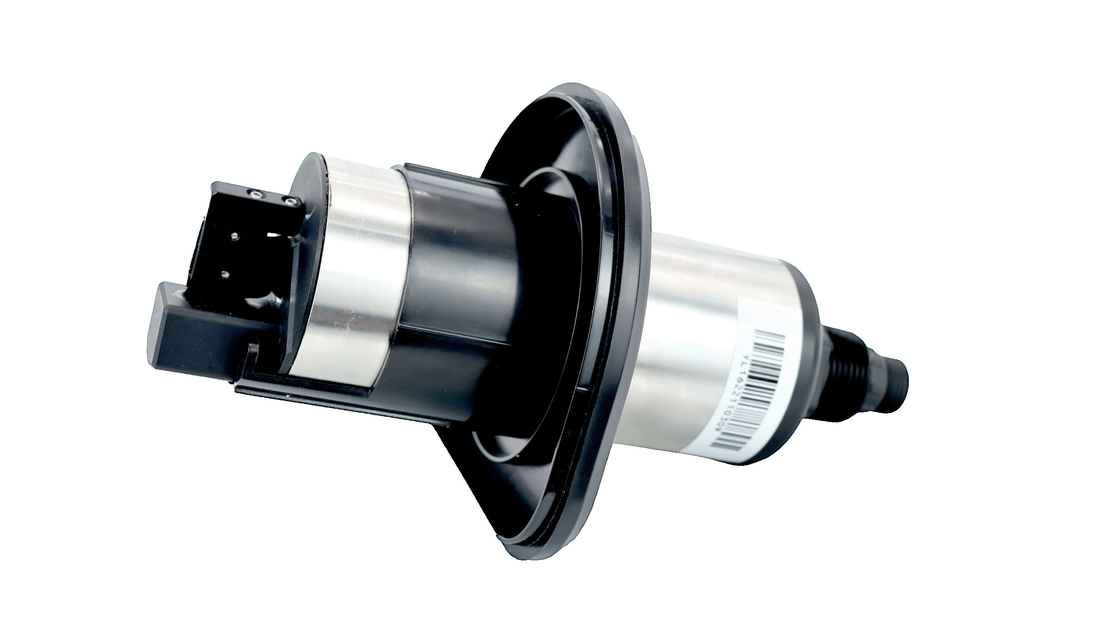

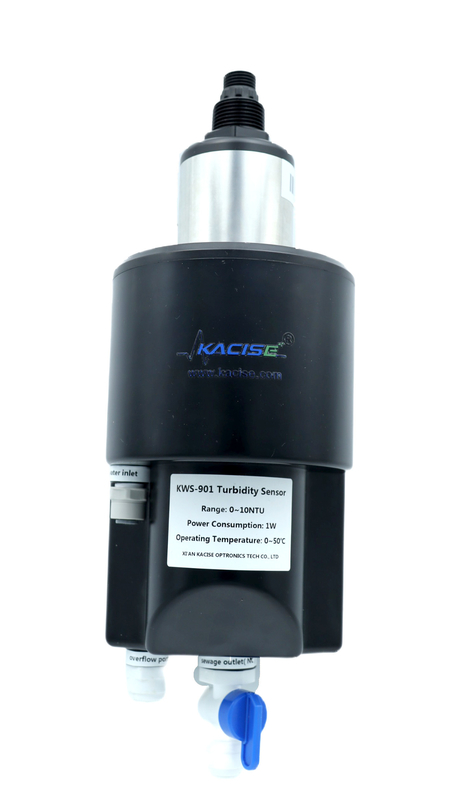

جهاز قياس العكارة منخفض المدى مخصص لمراقبة جودة مياه الشرب عبر الإنترنت، مع انخفاض كبير في العكارة.

حد الكشف عن العكارة، قياس عالي الدقة. يتمتع الجهاز بخصائص

لفترة طويلة بدون صيانة، أو عمل موفر للمياه، أو إخراج رقمي. يدعم التحكم عن بعد

مراقبة البيانات على منصات السحابة والهواتف المحمولة، واتصالات RS485-Modbus.

يمكن استخدامه على نطاق واسع في المراقبة عبر الإنترنت لعكارة مياه الصنبور وإمدادات المياه الثانوية،

محطة شبكة الأنابيب للمياه، ومياه الشرب المباشرة، والمياه المفلترة بغشاء، وحمامات السباحة، ومياه السطح.

2.ميزة

• حد الكشف عن العكارة منخفض للغاية
• مسح عالي الدقة
• المعدات خالية من الصيانة لفترة طويلة
• أعمال توفير المياه والمخرجات الرقمية
• يدعم مراقبة البيانات عن بعد على منصات السحابة والهواتف المحمولة
• يدعم بروتوكول RS-485 وMODBUS
• وحدة قياس لإزالة الرغوة تم تطويرها ذاتيًا، تعمل على إزالة فقاعات الماء بفعالية
• يأتي المستشعر مع فرشاة تنظيف، والتي يمكنها تنظيف نافذة الضوء بشكل فعال
• يعتمد محلل العكارة عبر الإنترنت على طريقة التشتت القياسية بزاوية 90 درجة

3.رسم بياني لحجم المستشعر

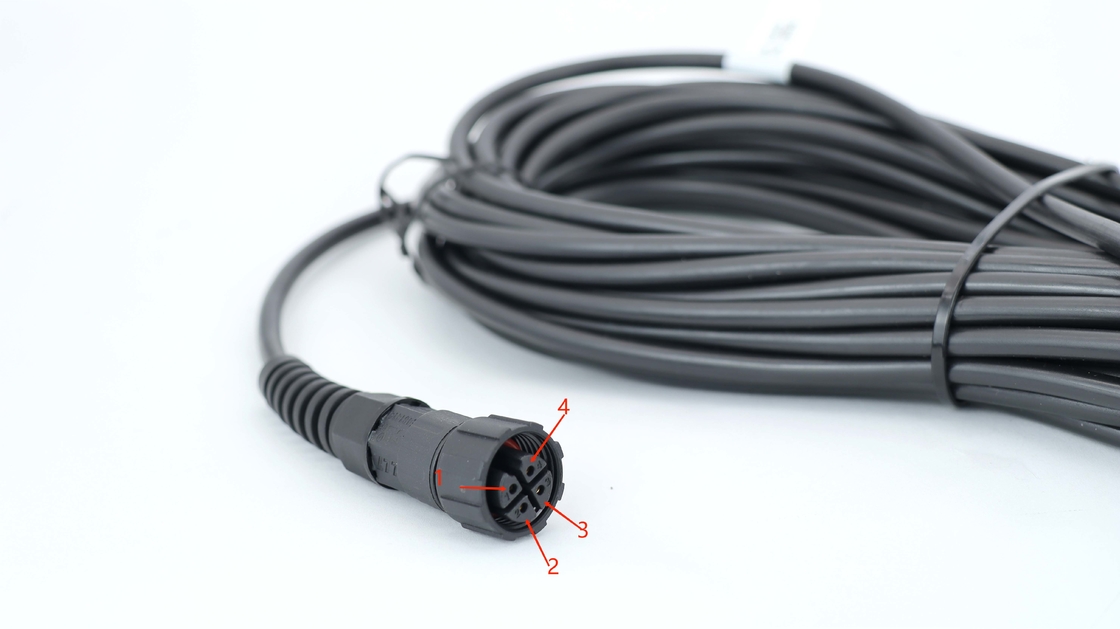

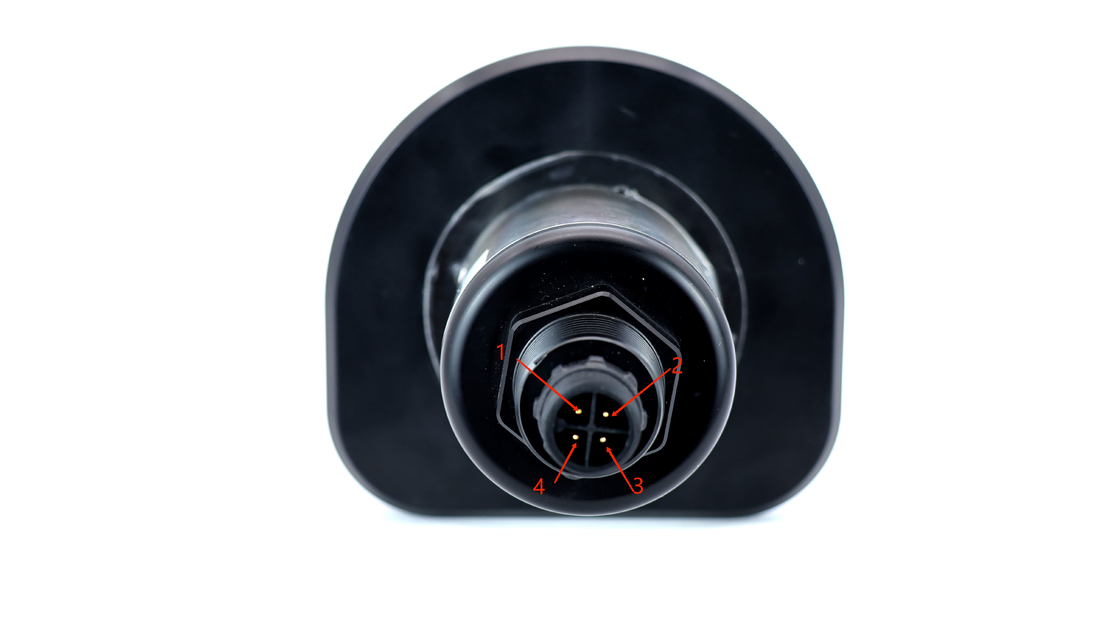

4. تعريف الكابل

سلك حماية مكون من 4 أسلاك AWG-24 أو AWG-26. القطر الخارجي = 5.5 مم

1، أحمر - الطاقة (VCC)

2، أبيض—485 Date_B ( 485_B)

3، أخضر—485 Date_A (485_A)

4، أسود - أرضي (GND)

5، الأسلاك العارية - الدرع

5. المواصفات الفنية

ملحوظة:

1. جميع المعلمات التقنية المذكورة أعلاه هي بيانات في بيئة سائلة قياسية.

2. عمر المستشعر وتكرار معايرة الصيانة مرتبطان بالظروف الميدانية الفعلية.

6. التركيب وتشغيل المعدات

6.1 جدول التكوين

6.2 تعليمات التثبيت

6.2.1 التثبيت الثابت

حدد طريقة التثبيت الموضحة في الشكل (أ) أو الشكل (ب) لتثبيت المستوى الأوسط بناءً على

بيئة التثبيت الفعلية.

                                           (أ) مخطط تركيب الحائط (ب) مخطط تركيب اللوحة الخلفية (ج) أبعاد حجم لوحة التثبيت

6.2.2 احتياطات التثبيت

① تأكد من تثبيت اللوحة الخلفية بشكل آمن؛

② يرجى التأكد من تثبيت فتحة الدورة الدموية بشكل آمن؛

③ يرجى التأكد من أن أنابيب مدخل المياه والفائض والصرف الصحي عالقة في مكانها، واثنان

نقاط، مشبك ثلاثي النقاط باللون الأزرق لتثبيته في الموضع لتجنب التسرب.

④ انتباه خاص: يجب إبقاء صمام التصريف اليدوي مغلقًا وفتحه فقط للتنظيف

وأغلقت بعد ذلك.

6.3 إمدادات المياه

(1) تصريف المياه

افتح مفتاح المدخل، وافحص "جهاز تنظيم التدفق" واضبطه، بحيث يكون معدل تدفق المدخل

تبقى ضمن نطاق متطلبات المؤشر؛

تأكد من إغلاق الصمام اليدوي لمخرج الصرف الصحي، ثم افتح الغطاء العلوي للتدفق

الخزان، ولاحظ ما إذا كان هناك تدفق بداية في جهاز الجريب. إذا كان هناك ماء جار،

أمر طبيعي، وإذا لم يكن هناك مياه جارية أو كان معدل التدفق بطيئًا جدًا، فتحقق مما إذا كان المدخل

تم ضبط جهاز تنظيم تدفق المياه بشكل طبيعي.

(2) التحقق من وظيفة تخزين المياه

افتح الغطاء العلوي، وستجد حجرة الأسطوانة في منتصف حوض التدفق هي الماء

حوض التخزين والقياس. تحقق مما إذا كان يتم تخزين المياه بشكل طبيعي ومستوى السائل

يرتفع ببطء حتى ينسكب من الفم المتبقي. في الوقت نفسه، تحقق مما إذا كان هناك

هي عبارة عن شوائب وبقايا موجودة في حوض القياس بمساعدة معدات الإضاءة مثل

مصباح يدوي، إذا كان هناك شوائب، قم بتفريغها أو إزالتها قبل تخزين المياه مرة أخرى.

(3) قم بتثبيت مسبار العكارة

أدخل مستشعر العكارة في الغطاء العلوي وقم بربطه في فتحة البطاقة بالغطاء العلوي، ثم

قم بإدخال الكل في حوض التدفق واجعل الغطاء العلوي قريبًا من غطاء حوض التدفق.

(4) قم بتشغيل الطاقة

بعد إكمال العملية المذكورة أعلاه، يمكن تشغيل المستشعر وقياسه بواسطة جهاز الاستحواذ

البروتوكول، المرسل، الخ.

6.4 المعايرة

يمكن تركيب مستشعر العكارة واستخدامه مباشرة، ولا يتطلب المعايرة الثانية

للتثبيت الأول. إذا احتاج العميل إلى ذلك أو تم العثور على إزاحة البيانات في التثبيت اللاحق

الصيانة، تقترح شركتنا استخدام مياه الصنبور كعينة مياه لنقطة واحدة

يمكن كتابة المعايرة ومعلمات المعايرة من خلال جهاز الكمبيوتر المضيف لدينا أو في

نموذج من سجل بروتوكول الاتصالات.

7. جدول الصيانة وطرقها

7.1 دورة الصيانة

النظافة مهمة جدًا للحفاظ على قراءات دقيقة.

7.1.1 تأكد من أن مصدر الطاقة طبيعي

جهد الإمداد هو تيار مستمر، وقيمة الجهد هي تيار مستمر 12-24 فولت، والجهد مستقر

7.1.2 تأكد من أن المياه الواردة طبيعية

يوجد ماء من الأنبوب؛

يمكن أن يتدفق الماء الوارد إلى خزان الدورة الدموية؛

لا يوجد فيضان للمياه عند مدخل خزان الدورة الدموية.

7.1.3 التحقق من الصرف السلس

بناءً على تحديد أن المياه الواردة طبيعية، يتم تحديد مستوى السائل في الدورة الدموية

الخزان طبيعي ولا يوجد فيضان للمياه:

معدات التفتيش (اللوحة الخلفية، اللوحة الخلفية، حوض الدورة الداخلية) ما إذا كان هناك ماء،

إذا كان هناك ماء موجود قبل وجود المياه، فإن أسباب هذه الظاهرة لها سببان،

الأول هو ضغط الماء، حيث يفيض الماء مباشرة من خزان الدورة، والثاني هو ضعف

الصرف، مما يتسبب في تسرب المياه من خزان الدورة الدموية، إذا كان بإمكاننا استبعاد ضغط المياه أيضًا

كبيرة، وصرفها سيئ.

7.2 صيانة المجس

7.2.1 تنظيف المستشعر

قم بإيقاف تشغيل العداد، ثم قم بإزالة المستشعر من فتحة التدفق وقم بتنظيف المستشعر.

عند تنظيف ثقب الضوء، يجب تنظيفه بقطعة قطن، ويفضل استخدام قطعة قطن.

مسحة مغموسة بالكحول. إذا لم يكن هناك كحول في الموقع، استخدم قطعة قطن جافة، إذا لم يكن كذلك، استخدم قطعة ورقية

منشفة.

7.2.2 التحقق من مصدر الضوء

قم بتشغيل المستشعر. بعد الدخول إلى حالة القياس، قم بمحاذاة المنفذ البصري للمستشعر

مع الجدار الأبيض. عادةً، يمكنك ملاحظة بقع حمراء متقطعة من المستشعر مشابهة لـ

يجب ألا يقل سطوع مؤشرات الليزر التي تدركها العين المجردة عن سطوع

مؤشرات الليزر. حالات الخطأ الشائعة لمصادر الضوء هي:

أ) لا يوجد تغيير ولا انبعاث للضوء بعد تشغيل الطاقة؛

ب)البقعة الحمراء داكنة، وأقل سطوعًا بكثير من مؤشر الليزر؛

ج) عندما يتم التأكد من أن ثقب الضوء الخاص بالمستشعر خالٍ من بقع الماء، تظهر بقع حمراء

بقع حمراء ساطعة منبعثة وليست مركزة.

في حالة فشل مصدر الضوء، يمكن إزالة المستشعر من فتحة التدفق وإرساله مرة أخرى إلى

الشركة المصنعة للإصلاح والمعايرة. قبل إدخال المستشعر مرة أخرى في فتحة التدفق، يتم

من الضروري إيقاف تشغيل الجهاز؛ بعد وضعه في فتحة الدورة الدموية، اضغط عليه قليلاً

باستخدام يدك للتأكد من إدخاله في مكانه وعدم إمالته. يمكنك ملاحظة ما إذا كان

يتم وضع المستشعر في مكانه من جانب الجهاز.

7.2.3 خزان الدورة النظيفة

باستخدام فرشاة الأنبوب، قم بتنظيف خزان التدفق وتأكد من أن الجدران السفلية والجانبية للخزان نظيفة.

خالية من الرواسب المرئية.

7.2.4 التحقق من حالة التشغيل

بعد الانتهاء من أعمال الصيانة المذكورة أعلاه، يتم إجراء أعمال القياس الروتينية مثل كمية المياه الداخلة

ويمكن إعادة تشغيل عملية جمع المجس، وإجراء أعمال التحقق مثل قيمة القياس

يمكن إجراء المقارنة والمعايرة بنقطة واحدة وفقًا لمتطلبات المجال.

8. استكشاف الأخطاء وإصلاحها

يوضح الجدول 5-1 الأعراض والأسباب المحتملة والحلول الموصى بها للمشاكل الشائعة

إذا واجهتك مشكلة مع مقياس العكارة منخفض المدى، إذا لم تكن لديك أي من الأعراض المذكورة أو لم تكن لديك أي من الأعراض المذكورة،

الحلول تحل مشكلتك، يرجى الاتصال بنا.

الجدول 5-1 قائمة الأسئلة الشائعة

9. وصف الضمان

(1) مدة الضمان هي سنة واحدة (باستثناء المواد الاستهلاكية).

(2) لا يشمل ضمان الجودة الحالات التالية.

① بسبب القوة القاهرة، أو الكوارث الطبيعية، أو الاضطرابات الاجتماعية، أو الحرب (المعلنة أو غير المعلنة)،

الإرهاب، أو الحرب، أو الأضرار الناجمة عن أي إكراه حكومي.

②الأضرار الناجمة عن سوء الاستخدام أو الإهمال أو الحوادث أو التطبيق والتركيب غير السليم.

③رسوم الشحن لشحن البضائع مرة أخرى إلى شركتنا.

④رسوم الشحن للشحن السريع أو السريع للأجزاء أو المنتجات التي يغطيها

ضمان.

⑤السفر لإجراء إصلاحات الضمان محليًا.

(3) يشمل هذا الضمان كامل محتويات الضمان الذي تقدمه شركتنا فيما يتعلق بمنتجاتها.

① يشكل هذا الضمان بيانًا نهائيًا وكاملاً وحصريًا لشروط الضمان، ولا يجوز لأي شخص أو وكيل إنشاء ضمانات أخرى باسم

شركتنا.

② إن سبل الإصلاح أو الاستبدال أو إعادة الدفع كما هو موضح أعلاه هي

الحالات الاستثنائية التي لا تنتهك هذا الضمان، ووسائل العلاج الخاصة بالاستبدال أو الإرجاع

الدفع مقابل منتجاتنا نفسها. بناءً على المسؤولية الصارمة أو نظرية قانونية أخرى، فإن

لن تكون الشركة مسؤولة عن أي ضرر آخر ناتج عن منتج معيب أو إهمال

التشغيل، بما في ذلك أي ضرر لاحق مرتبط سببيًا بهذه الظروف.

10.بروتوكولات الاتصال

يستخدم بروتوكول الاتصالات RS485 بروتوكول الاتصالات MODBUS، وأجهزة الاستشعار هي

استخدموا كعبيد.

تنسيق بايت البيانات.

قراءة وكتابة البيانات (بروتوكول MODBUS القياسي)

العنوان الافتراضي هو 0x01، ويمكن تعديل العنوان عن طريق التسجيل

10.1 قراءة البيانات

مكالمة المضيف (سداسي عشري)

01 03 00 00 00 01 84 0 أمبير

إجابة تابعة (سداسية عشرية)

01 03 02 00 xx xx xx xx

10.2 كتابة البيانات

مكالمة المضيف (سداسي عشري)

01 10 1ب 00 00 01 02 01 00 0ج ج1

إجابة تابعة (سداسية عشرية)

01 10 1ب 00 00 01 07 2د

10.3 حساب مجموع اختبار CRC

(1) قم بضبط سجل واحد مكون من 16 بتًا على أنه FF سداسي عشري (أي كل 1) وقم بتسمية هذا السجل CRC

يسجل.

(2) عزل أول 8 بتات من البيانات الثنائية (كل من البايت الأول من معلومات الاتصال)

الإطار) مع البتات الثمانية السفلية من سجل CRC المكون من 16 بت ووضع النتيجة في سجل CRC،

ترك البتات الثمانية العليا من البيانات دون تغيير.

(3) قم بنقل محتويات سجل CRC بتًا واحدًا إلى اليمين (باتجاه الجانب المنخفض) لملء

أعلى بت بـ 0، وتحقق من البت المُزاح للخارج بعد الإزاحة اليمنى.

(4) إذا كان البت المُزاح للخارج يساوي 0: كرر الخطوة 3 (حرك بتًا واحدًا إلى اليمين مرة أخرى)؛ إذا كان البت المُزاح للخارج يساوي 1، CRC

سجل ومتعدد الحدود A001 (1010 0000 0000 0001) لـ iso-or.

(5) كرر الخطوتين 3 و4 حتى يتم إجراء التحويل إلى اليمين 8 مرات بحيث يتم نقل البيانات المكونة من 8 بتات بالكامل

تمت معالجتها بالكامل.

(6) كرر الخطوات من 2 إلى 5 للبايت التالي لإطار معلومات الاتصال.

(7) قم بتبادل البايتات العالية والمنخفضة لسجل CRC المكون من 16 بتًا والذي تم الحصول عليه بعد كل بايتات هذا السجل.

تم حساب إطار معلومات الاتصال وفقًا للخطوات المذكورة أعلاه.

(8) يتم الحصول على محتوى سجل CRC النهائي على النحو التالي: رمز CRC.

10.4 جدول التسجيل

10.5 خوارزميات التحويل للأرقام ذات الفاصلة العائمة

10.5.1 تحويل الأرقام ذات الفاصلة العائمة إلى أرقام سداسية عشرية

الخطوة 1: تحويل تمثيل النقطة العائمة لـ 17.625 إلى نقطة عائمة ثنائية

أولاً، ابحث عن التمثيل الثنائي للجزء الصحيح

17 = 16 + 1 = 1×2⁴+ 0× 2³+ 0×2²+ 0×2¹+ 1×2⁰

لذا فإن التمثيل الثنائي للجزء الصحيح 17 هو 10001B

ثم أوجد التمثيل الثنائي للجزء الكسري

0.625= 0.5 + 0.125 = 1 × 2^-1+ 0 × 2^-2+ 1 × 2⁰

لذا فإن التمثيل الثنائي للجزء العشري 0.625 هو 0.101B

لذا فإن رقم النقطة العائمة في الصيغة الثنائية لـ 17.625 المعبر عنه في صيغة النقطة العائمة هو 10001.101B

الخطوة 2: استخدم Shift للعثور على الأس.

حرك 10001.101B إلى اليسار حتى يتبقى مكان واحد فقط قبل النقطة العشرية للحصول على 1.0001101B، و10001.101B = 1.0001101 B × 2⁴. لذا فإن الجزء الأسي هو 4، والذي عند إضافته إلى 127، يصبح 131، والذي يمثله التمثيل الثنائي 10000011B

الخطوة 3: احسب الرقم النهائي

يؤدي حذف الرقم 1 قبل الفاصلة العشرية للرقم 1.0001101B إلى الحصول على الرقم اللاحق 0001101B (نظرًا لأن الرقم 1 قبل الفاصلة العشرية يجب أن يكون 1، فإن IEEE يحدد أنه يجب تسجيل الرقم اللاحق للفاصلة العشرية فقط). ملاحظة مهمة للأرقام اللاحقة المكونة من 23 بت: لا يتم تجميع البت الأول (أي البت المخفي). البت المخفي هو البت الموجود على يسار الفاصل، والذي يتم تعيينه عادةً على 1 ويتم إخفاؤه.

الخطوة 4: تعريف بت الرمز

الرقم الموجب له إشارة 0 والرقم السالب له إشارة 1، وبالتالي فإن 17.625 له إشارة 0.

الخطوة 5: التحويل إلى النقطة العائمة

علامة مكونة من رقم واحد + أس مكون من 8 أرقام + جزء عشري مكون من 23 رقمًا

0 10000011 0001101000000000000000000B (يتوافق مع 0x418D0000 في النظام السداسي عشر)

10.5.2 تحويل الأرقام السداسية عشرية إلى أرقام ذات فاصلة عائمة

الخطوة 1: تحويل الرقم السداسي عشر 0x427B6666 إلى رقم ثنائي ذو فاصلة عائمة 0100 0010 0111 1011 0110 0110 0110 0110 0110B إلى بتات إشارة وأُس وعشري 0 10000100 1111011011011001100110b

علامة مكونة من رقم واحد + أس مكون من 8 أرقام + جزء عشري مكون من 23 رقمًا

علامة بت S:

بت الفهرس E: 10000100B = 1×2⁷+0×2⁶+0×2⁵+0×2⁴+1×2³+0×2²+0×2⁰

=128+0+0+0+0+0+0+4+0+0=132

الرقم الأخير م: 11110110110011001100110B = 8087142

الخطوة 2: حساب أرقام الفاصلة العائمة

د =(-1)⁵×(1.0=م/2²³) ×2^هـ-127

= (-1)⁰×(1.0+8087142/2²³) ×2^132-127

= 1 × 1.964062452316284 × 32

= 62.85
