مقياس تدفق شبكة الأنابيب على أساس مستشعر دوبلر

يستخدم مقياس تدفق شبكة الأنابيب بشكل رئيسي لمراقبة المعلمات الهيدرولوجية لشبكة أنابيب مياه الصرف الصحي وشبكة أنابيب مياه الأمطار ، وهو غير مريح لتزويد الطاقة الشمسية والطاقة من الشبكة ،والبيانات تحتاج إلى نقلها إلى منصة السحابةيقدم مضيف شبكة الأنابيب بطارية ذات سعة كبيرة و DTU و دائرة إدارة طاقة منخفضة.

الخصائص

(1) معدل تدفق الدعم، التدفق الفوري، التدفق التراكمي، مستوى السائل، درجة الحرارة

(2) يمكن تخصيص معايير جودة المياه

(3) يمكن تعديل وقت جمع وتقديم التقارير

(4) العمل المستمر لأكثر من سنتين

(5)التثبيت والبناء صغيران

(6) اتصالات أجهزة الاستشعار متعددة القنوات

(7)بطارية ذات سعة عالية قابلة للإستخدام مرة واحدة

1.وصف المنتجات

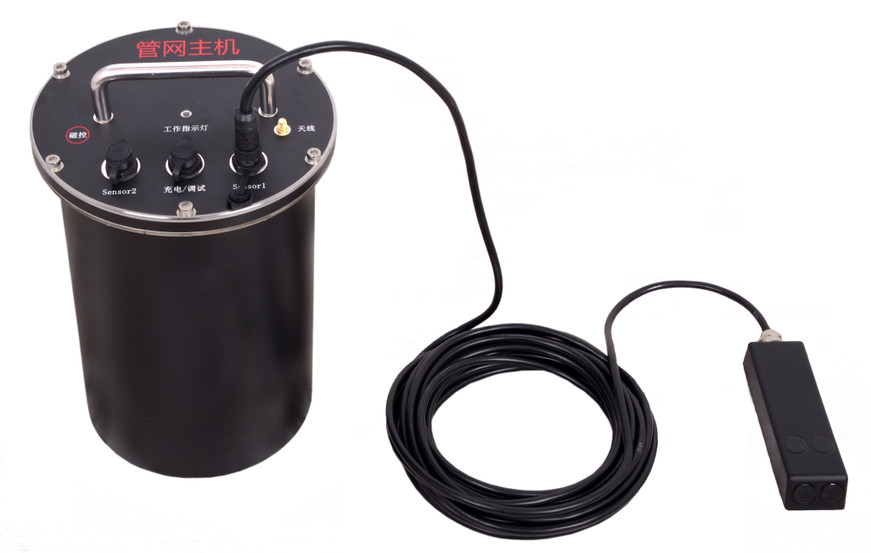

المنتج يقيس معدل التدفق وفقًا لمبدأ تأثير دوبلر بالموجات فوق الصوتية ، ويمكنه قياس مستوى المياه ودرجة الحرارة من خلال جهاز استشعار الضغط.والتي يمكن أن تصبح مقاومة للماء وتختم بشكل فعال.

◆ يستخدم بروتوكول الاتصال Modbus وقطار RS485 للتواصل مع الكمبيوتر المحمول.

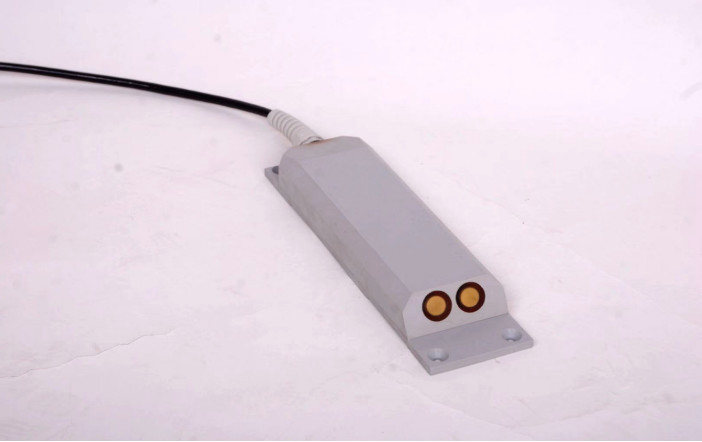

◆ جهاز الاستشعار تحت الماء سهل التثبيت. مع جهاز ثابت أساس معدني، سهل التثبيت.

◆ جميع المعدات تعتمد تصميما إلكترونيا، إمدادات الطاقة عالية الجهد، استهلاك طاقة منخفض، لا أجزاء ميكانيكية.موثوقية عالية وقوة مضادة للتداخل.

◆ مجموعة واسعة من التطبيقات. يمكن تطبيقه في بيئات مياه مختلفة من المياه النقية إلى مياه النهر الأصفر.

2. بمبدأ المنتج

مبدأ مقياس تدفق دوبلر: عندما يقوم مصدر الموجات فوق الصوتية والمراقب بالحركة النسبية ، فإن التردد الذي يتلقاه المراقب سيكون مختلفًا عن تردد المصدر فوق الصوتي.لذلك، والجسيمات الصغيرة والفقاعات تتحرك مع الماء بالنسبة للمحول بالموجات فوق الصوتية سوف تغير أيضا تردد استقبال المحول،وزيادة مع زيادة سرعة الحركة من التعليق في الماءوبالتالي ، يتم قياس تحول تردد دوبلر ، ويتم قياس سرعة تدفق الماء في نقطة مقياس تيار دوبلر.هذا مضروبة في منطقة القسم العرضي للقناة للحصول على معلومات التدفق.

لأن قياس تدفق الدوبلر يستخدم سرعة انتشار الصوت في الماء، وسرعة انتشار الصوت في الماء مرتبطة ارتباطا وثيقا بدرجة حرارة الماء،الجهاز يحتوي على جهاز استشعار درجة حرارة مدمج لقياس درجة الحرارة، ومن ثم تصحيح سرعة الصوت.

قياس عمق المستوى يستخدم مستشعر ضغط لقياس المسافة بين موقع مستشعر سرعة التدفق ومستوى السائل.

3معايير المنتج

3.1 سمات المنتجات

◆ أنواع القياسات: سرعة النقطة، مستوى السائل، درجة الحرارة، معدل التدفق

◆ درجة الحماية: IP68

◆ طريقة القياس: عبر الإنترنت

◆ مبدأ القياس: طريقة دوبلر الصوتية، طريقة مساحة السرعة

◆ مصدر الطاقة: البطارية، الطاقة الشمسية، الطاقة الكهربائية

◆ إشارة الخروج: Modbus RS485

◆ محتوى إشارة الإخراج: سرعة نقطة، تدفق فوري، تدفق تراكمي، مستوى المياه، درجة الحرارة

◆ إشارة الخروج (مصدر الطاقة الخارجي): 4 ~ 20mA

◆ 4 ~ 20mA محتوى إشارة الإخراج: تدفق فوري

◆ متطلبات الحموضة السائلة: الحموضة 6~8

◆ متطلبات ضغط السائل: 1 غلاف جوي قياسي في بيئة طبيعية

◆ استهلاك طاقة تشغيل مستمر: 12V * 65mA = 12V * 0.065A≈ 0.8W
