Place of Origin:
China
اسم العلامة التجارية:
Kacise
إصدار الشهادات:
CE
Model Number:
KLD805

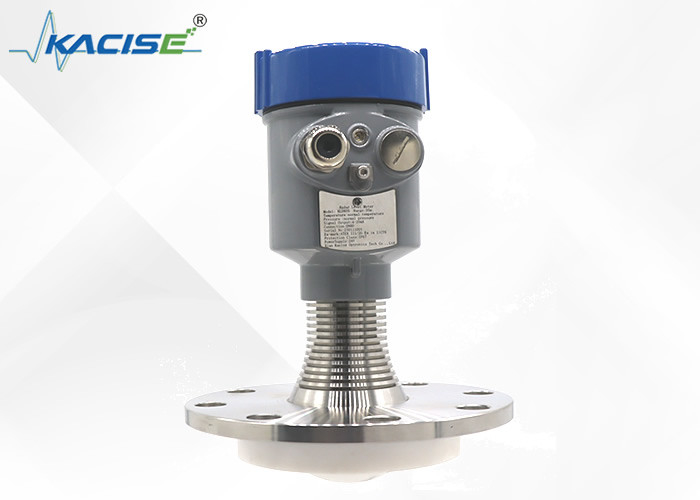

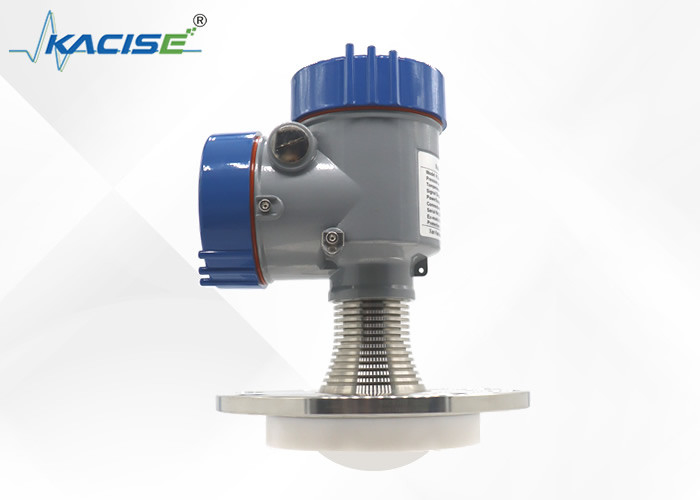

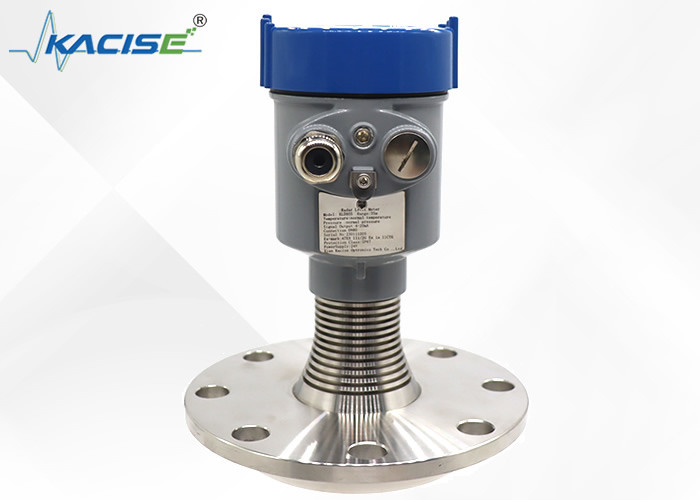

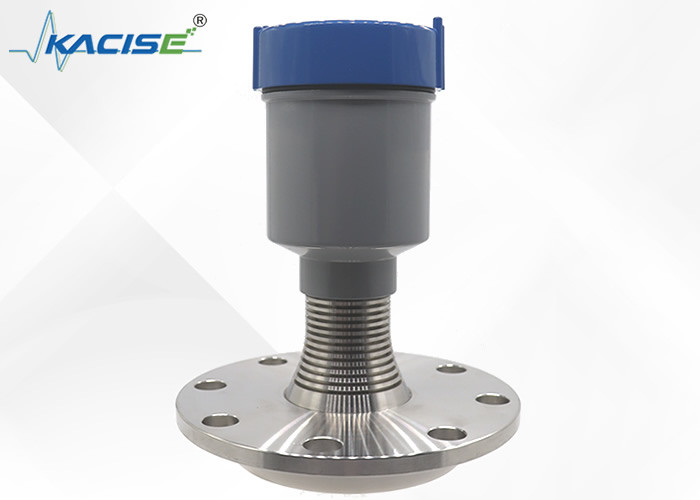

KLD805 80GHz 76mm عدسة الهوائي رادار مستوى السائل جهاز إرسال لارتفاع درجة الحرارة والضغط
مقدمة
جهاز KLD805 80GHz رادار الهوائي رادار رادار رادار رادار رادار رادار رادار رادار رادار رادار رادار رادار راداريستخدم تردد 80GHz وهوائي عدسة 76mmهذا جهاز الإرسال يقيس بدقة مستويات السائل، ويوفر بيانات موثوقة حتى في ظل الظروف القاسية، مما يضمن التحكم الفعال في العمليات الصناعية.
السمة
● نسبة إشارة عالية إلى الضوضاء، منطقة عمياء صغيرة القياس
● دقة عالية، 1 ملم
● دقة أعلى، ±2MM
● زاوية انبعاث أضيق، زاوية شعاع الهوائي 3 درجة
● طول موجة أقصر، خصائص انعكاس أفضل على سطح الوسيط القياسي
| متوسطة | سائل قوي وآكل، بخار، رغوة، درجة حرارة عالية وضغط مرتفع |
| نطاق القياس | 0.1m 10/20/30/60/100m |
| اتصال العملية | الجهاز الحاجز ≥ DN80 |
| درجة حرارة العملية | -40 ≈ 200 درجة مئوية |
| ضغط العملية | -0.1~2.5MPa |
| حجم الهوائي | هوائي عدسة 76 ملم |
| مواد الهوائيات | PTFE |
| الدقة | ± 2 ملم (منطقة أقل من 35 م)
± 5 ملم (متوسط بين 35 م و 100 م) |
| فئة الحماية | IP67 |
| تردد المركز | 80 غيغاهرتز |
| زاوية الإطلاق | 3° |
| إمدادات الطاقة | سلكان /DC24V |
| أربعة أسلاك /DC12 ~ 24V | |
| أربعة أسلاك / AC220V | |
| الغلاف | الألومنيوم/الفولاذ المقاوم للصدأ |
| مخرج الإشارة | سلكان: بروتوكول 4...20mA/HART |
| أربعة أسلاك: 4...20mA/ RS485 Modbus |
بعد المنتج
الوحدة بالمم:
طريقة التثبيت
تثبيت الجهاز
عند استخدام تثبيت الجهاز، الحد الأدنى من المسافة بين الجهاز والخزان
الجدار يجب أن يكون 200ملم.
1 طائرة معطيات
2 مركز الوعاء أو محور التماثل
تثبيت الرفع
جهاز إرسال مستوى الرادار هو أداة قياس مواد شائعة الاستخدام ، يمكنها قياس ارتفاع المواد بدقة ، ونقل البيانات إلى نظام التحكم للتحليل والمعالجة.على الرغم من أن جهاز إرسال مستوى الرادار لديه تسامح قوييحتاج إلى عناية خاصة عند استخدامه في بيئة ذات درجة حرارة عالية.
سيكون للبيئة عالية درجة الحرارة تأثير كبير على دقة القياس من جهاز إرسال مستوى الرادار، وذلك أساسا لأن درجة الحرارة العالية سوف تسبب في توسيع المادة،مما يؤثر على نتائج قياس الموادفي ظل ظروف درجة حرارة عالية، فإن توسع المادة سيؤدي إلى انحرافات في قياس ارتفاع المادة، مما يؤثر على الاستهلاك الفعلي للمادة.بالإضافة إلى، فإن بيئة درجات الحرارة العالية سيكون لها أيضا تأثير على خصائص المواد من مقياس مستوى الرادار، مثل تقليل عمر واستقرار المكونات الإلكترونية والأجزاء الميكانيكية.
لذلك، عندما يحتاج جهاز إرسال مستوى الرادار إلى أن يستخدم في بيئة ذات درجة حرارة عالية، يجب اختيار مواد وطرق معالجة خاصة لضمان أدائه المستقر.عادة ما تكون قضيب القياس والهوائي من جهاز إرسال المستوى مصنوعة من مواد مقاومة لدرجات الحرارة العالية مثل الصلب والسيراميكوبالإضافة إلى ذلك، تحتاج الدائرة من جهاز إرسال المستوى أيضا الخضوع لمعالجة حماية خاصة لمنع الآثار الضارة لارتفاع درجة الحرارة على المكونات الإلكترونية. على سبيل المثال،تثبيت أغطية واقية لألواح المكثفات والمحفزات لمنع تآكل الموصلات الناجم عن درجات الحرارة العالية.
