Place of Origin:
CHINA
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
Model Number:
GXSENSORS
فيديو
فيديو

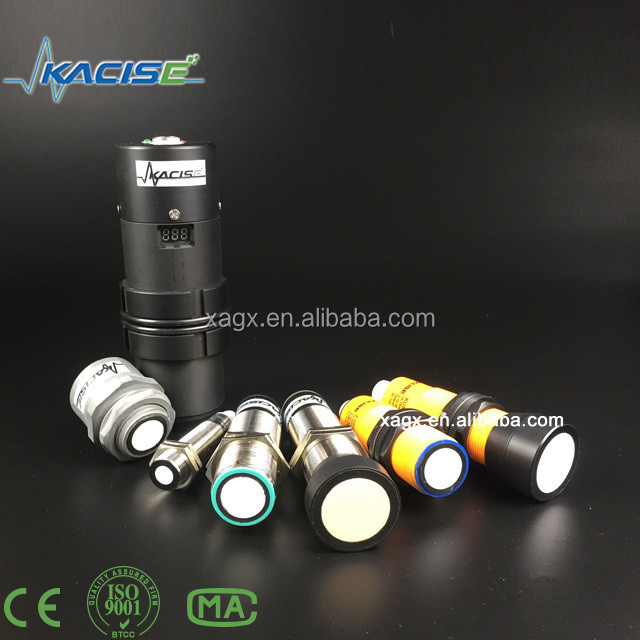

مقدمة
تغطي أجهزة الاستشعار بالموجات فوق الصوتية من سلسلة GXUS مجموعة متنوعة من سيناريوهات التطبيق في الأتمتة الصناعية. سواء كان الأمر يتعلق بمعالجة المواد أو المعدات المتنقلة أو الأغذية والمشروبات.قياس مستوى التعبئة أو أداء مهام الكشف في البوابات والأبواب: توفر الحلول لمختلف متطلبات التطبيقات.
أجهزة الاستشعار ذات مخرجات التبديل الرقمي أو واجهة التناظرية 4-20 مآ شائعة.معظم أجهزة الاستشعار يمكن تدريسها أو تعريفها عبر واجهة وبالتالي تكييفها مع التطبيقات المعنية.
الخصائص
دقة عالية
وقت استجابة قصير
منطقة عمياء صغيرة
المخرجات المختلفة المتاحة: المفتاح، المخرجات التناظرية أو RS232/485
المواصفات
GXUS-M18
GXUS-M30
|
نطاق الاستشعار |
70... 1000 مم؛ 120... 2000 مم؛ 200... 3000 مم |
|
لوحة الهدف القياسية |
100 ملم × 100 ملم |
|
تردد المحول |
حوالي 255 كيلو هرتز |
|
تأخير الاستجابة |
حوالي 125 ms |
|
زرقاء LED |
تشغيل الطاقة |
|
أصفر LED |
صلبة: موضوع في نطاق التقييم |
|
المضيئة: وظيفة البرنامج، تم اكتشاف الكائن |
|
|
ضوء LED أحمر |
صلبة: خطأ |
|
المضيئة: وظيفة البرنامج، لم يتم اكتشاف أي شيء |
|
الجهد التشغيلي Uب |
10... 30 فولت DC ، موجة 10 ٪ SS |
|
تيار التغذية بدون حمولة I0 |
≤45 مآ |
|
نوع الإخراج |
1 مخرج تشبيه 0-10 فولت أو 4...20mA. |
|
القرار |
0.11 ملم في أقصى نطاق استشعار |
|
انحراف المنحنى المميز |
±1 ٪ من القيمة الكاملة |
|
دقة التكرار |
±0.1 ٪ من القيمة الكاملة |
|
عائق الحمل |
> 1kOhm |
|
تأثير الحرارة |
±1.5 ٪ من القيمة الكاملة |
|
درجة حرارة البيئة |
-25... 70 درجة مئوية (-13... 158 درجة فهرنهايت) |
|
درجة حرارة التخزين |
-40... 85 °C (-40... 185 °F) |
|
نوع الاتصال |
رابط الجهاز M12 × 1 ، 4-البين |
|
درجة الحماية |
IP65 (يمكن اختيار IP66) |
|
المواد |
غطاء: نحاس مطلي أو الفولاذ المقاوم للصدأ أو بلاستيك |
|
المحول: خليط من الراتنج الايبوكسي/كرة الزجاج المجوفة رغوة البولي يوريثان |
تعديل حدود التقييم
جهاز الاستشعار بالموجات فوق الصوتية يحتوي على مخرج مشابه مع حدين لتقييم التدريس. يتم تعيين هذه عن طريق تطبيق جهد التزويد -UB أو +UB على مدخل TEACH-IN.يجب أن يتم تطبيق فولتاج التغذية على مدخل TEACH-IN لمدة 1 ثانية على الأقلإشارات LED تشير إلى ما إذا كان المستشعر قد تم التعرف على الهدف خلال إجراء TEACH-IN. يتم تدريس الحد الأدنى للتقييم A1 مع -UB ، A2 مع +UB.
يمكن تعيين وظيفتين منفذتين مختلفتين:
1قيمة التناظرية تزداد مع ارتفاع المسافة إلى الكائن (الارتفاع في المنحدر)
2قيمة التناظرية تنخفض مع ارتفاع المسافة إلى الكائن
يمكن تحديد حدود التقييم فقط خلال أول 5 دقائق بعدتشغيل الطاقة.
لتعديل حدود التقييم في وقت لاحقيمكن للمستخدم تحديد القيم المرجوة فقط بعد تشغيل جديد.
المنحدر المرتفع لـ TEACH-IN (A2 > A1)
-موضوع الموقف عند الحد الأدنى للتقييم
- الحد الأدنى لـ A1 مع - UB
- موضوع الموقف عند الحد الأعلى للتقييم
- الحد الأقصى لـ TEACH-IN A2 مع + UB
رصيف سقوط (A1 > A2):
-موضوع الموقف عند الحد الأدنى للتقييم
- الحد الأدنى لـ TEACH-IN A2 مع + UB
- موضوع الموقف عند الحد الأعلى للتقييم
- الحد الأقصى لـ TEACH-IN A1 مع
الإعداد الافتراضي
A1: مساحة غير صالحة للاستخدام
A2: النطاق الاسمي للكشف
طريقة التشغيل: المنحدر المرتفع
شاشات LED
|
العروض حسب وضع التشغيل |
مصباح LED أحمر |
مصباح LED أصفر |
|
حد تقييم TEACH-IN تم اكتشاف الجسم لم يتم الكشف عن أي شيء موضوع غير مؤكد (تيك إن غير صالح) |
إيقاف بلاشات على |
بلاشات إيقاف إيقاف |
|
الوضع الطبيعي (منطقة التقييم) |
إيقاف |
على |
|
الخطأ |
على |
الحالة السابقة |
GXUS-M56
|
مدى المسافة |
50...500ملم100...1000ملم200...3000ملم300...5000ملم 500...6000ملم |
|
القرار |
3 ملم أو 0.1%(الذي هو أكبر) |
|
وقت الاستجابة |
< 200ms |
|
العرض |
مصباح LED |
|
زاوية الانبعاث |
20 درجة |
|
الخروج التناظري |
4~تحميل 20mA/500Ω |
|
Sإنتاج الساحرة |
رلاي DC 30V / 5A ، PNP / NPN(اختياري) |
|
رسالة RS232/485 |
بروتوكول مودبوس أو بروتوكول مخصص (اختياري)) |
|
إمدادات الطاقة |
24VDC القياسية(±15%) |
|
درجة حرارة البيئة |
-20~+60 درجة مئوية |
|
فئة الحماية |
IP65 (IP66 قابلة للاختيار) |
|
التثبيت |
M56*2 |
أجهزة استشعار بالموجات فوق الصوتية ذات الصلة

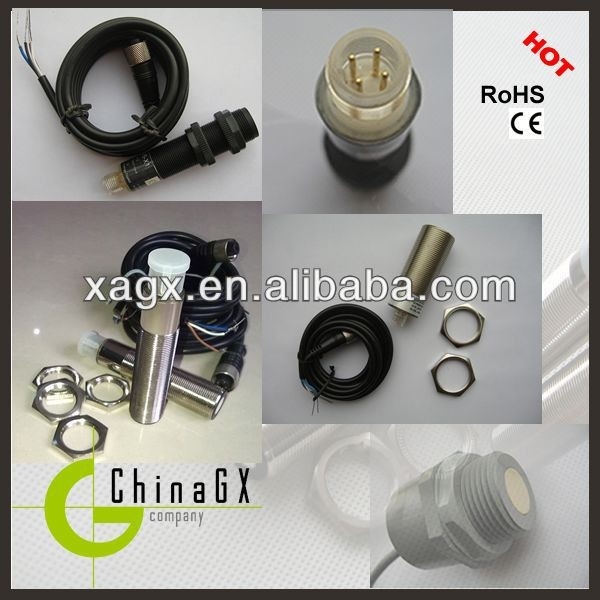

معلومات عن العبوة والإكسسوارات
2 وحدات في صندوق وجميع الصناديق معبأة في حزم قياسية أو طلبات العملاء المتاحة. كل جسم من الموجات فوق الصوتية محمي بالرغوة.
الملحقات هي:
كابل بطول 2 متر
ب، 2 محار لتثبيت جهاز الاستشعار
معلومات الطلب
مصنع محترف
