Place of Origin:
Shaanxi, China
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
رقم الموديل:
سلسلة كي تي إف

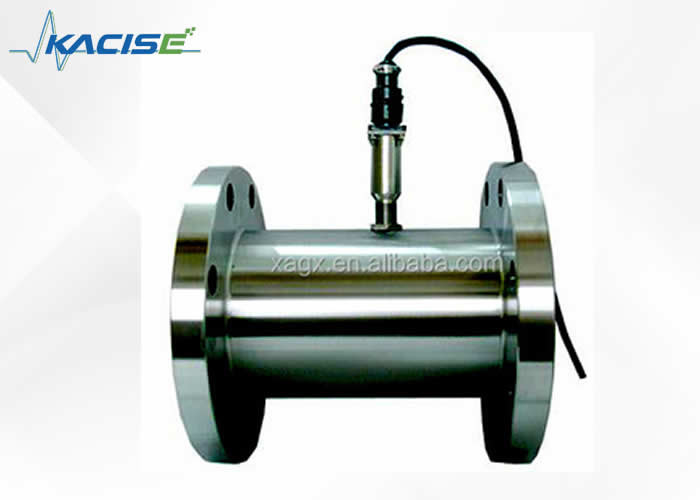

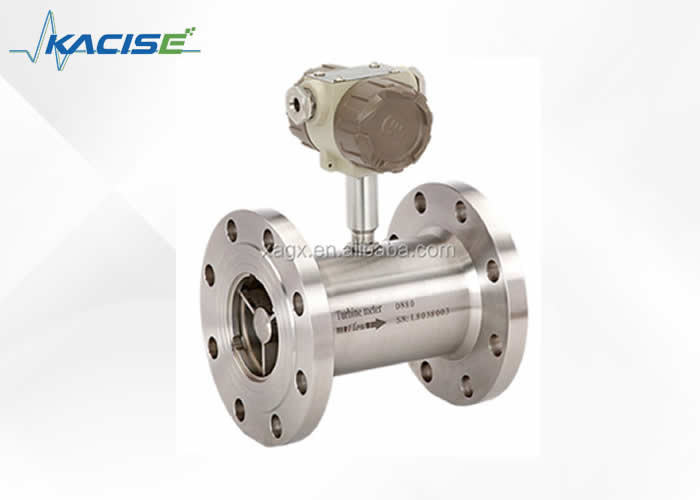

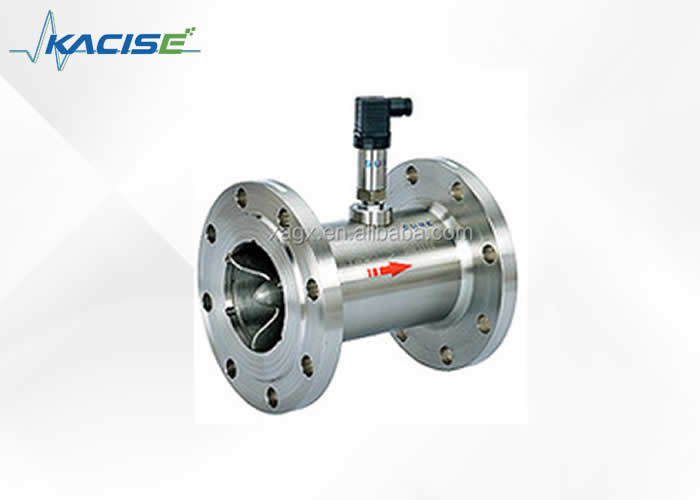

24VDC الوقود الديزل / النفط / توربينات الماء عداد تدفق fluid-meter.com
GXTFM-L مقياس تدفق توربين زيت الوقود ذو الطاقة المنخفضة هو استخدام تكنولوجيا المعالجة الدقيقة ذات الشريحة الواحدة ذات الطاقة المنخفضة المتقدمة والتي طورت مستشعر تدفق توربين وتكامل العدادات الذكية الجديدة ،مع بنية صغيرة، قراءات بديهية واضحة، موثوقية عالية، دون تدخلات الطاقة الخارجية، مكافحة البرق، ميزة واضحة منخفضة التكلفة،يستخدم على نطاق واسع لقياس الأنابيب المغلقة والفولاذ المقاوم للصدأ 1Cr18Ni9Ti، 2Cr13 والكوروندوم Al2O3، الكربيد لا يآكل، وليس هناك ألياف، والجسيمات وغيرها من الشوائب، واللزوجة الحركية عند درجة حرارة التشغيل أقل من 5 × 10-6m2 / s من السائل،للكوسوسة الحركية أكثر من 5 × 10-6m2 / s من السائل، يمكن أن يكون التحكم الكمي، والإنذار المفرط، الخ، هو عداد تدفق مثالية ومقاييس الطاقة.
كائنات القياس: النفط، السوائل العضوية، السوائل غير العضوية، غاز البترول المسال، الغاز الطبيعي، غاز الفحم والسوائل التخفيفية.
السمة
1.دقة عالية، عادة ما تصل إلى±1%R،± 0.5%R، دقة عالية تصل إلى 0.2%R
2.التكرار الجيد ، التكرار على المدى القصير يصل إلى 0.05٪ ~ 0.2٪ ، في التسوية التجارية هو الخيار المفضل لمقياس التدفق.
3إشارة تردد النبض الخارجي، لا وجود للتحرك الصفري وقدرة قوية على مكافحة التداخل
4يمكن الحصول على إشارة عالية التردد ((3 ~ 4KHz) ، وضوح الإشارة قوي.
5نطاق واسع، متوسط والقطر الكبير حتى 1:20، عيار صغير 1:10.
6يمكن تخصيصها، على سبيل المثال نوع درجة حرارة منخفضة، نوع ثنائي الاتجاه، نوع الرمل المختلط ونوع تحت الأرض الخ
7يمكن تصنيعها في نوع إدراج، مناسبة لقياس قطر كبير، وفقدان الضغط صغير، والسعر منخفض، وأخذه من دون قطع السائل.
عداد تدفق توربين زيت الوقود منخفضة الطاقة
1محطات نقل وتجميع غاز البترول المسال والنفط المكرر والنفط الخام الخفيف، المحطة الأولى والمحطة النهائية لخط أنابيب النفط الخام الكبير للتسوية التجارية.
2تستخدم على نطاق واسع في صناعات البترول والكيماويات والمعادن والورق وغيرها لقياس حجم تدفق السائل والحجم الإجمالي.
المواصفات
شاشة LCD مصفوفة بالنقطات مضاءة بالهواء الخلفي ، شاشة كاملة باللغة الإنجليزية ، وفقدان الطاقة منخفض ، وحدات شاشة متعددة متوفرة ووضع إخراج إشارة كهربائية متعددة اختيارية.
|
المواصفات |
القيمة |
|
|
إمدادات الطاقة |
الطاقة الخارجية |
24VDC ± 15% (الاندفاع ≤ 5٪ ، هدر الطاقة < 0.5W) |
|
الطاقة الداخلية |
3.6VDC بطارية الليثيوم (جهد العمل 2.3V ~ 3.6V(عمل مستدام لأكثر من 12 شهراً) |
|
|
نطاق تردد إشارة الدخول |
0~3000 هرتز |
|
|
إنتاج النبض |
قدرة الحمل |
>1100Ω |
|
نطاق المستوى العالي / المنخفض |
> 22 فولت / < 0.8 فولت |
|
|
عرض النبض |
1/2fin × 1000 ((ms) |
|
|
الناتج الحالي |
قدرة الحمل |
≤880Ω |
|
سلكان |
4-20mA |
|
|
ثلاثة أسلاك |
4-20mA |
|
|
واجهة الاتصال |
RS485، باستخدام MODBUS |
|
المعلمات
|
مقياس |
القيمة |
الوحدة |
|
|
قطرها |
الخيط |
46، 10، 15، 20، 25، 32، 40، 50، 65، 80 |
ملم |
|
الجهاز (المشبك) |
15، 20، 25، 32، 40، 50، 65، 80، 100، 125150, 200 |
ملم |
|
|
الإدراج |
150، 200، 250، 300، 350، 400، 500~1100 |
ملم |
|
|
الدقة |
±1، ±0.5، ±0.2(مخصص) |
%R |
|
|
نسبة النطاق |
1:10، 1:15، 1:20 |
|
|
|
مواد أجهزة الاستشعار |
304، 316 ((L) الفولاذ المقاوم للصدأ الخ |
|
|
|
العمل البيئة |
درجة حرارة متوسطة |
-20~120 |
°C |
|
درجة حرارة البيئة |
-20~60 |
°ج |
|
|
الرطوبة النسبية |
5% إلى 90% |
|
|
|
الضغط الجوي |
86~106 |
KPa |
|
|
مخرج الإشارة |
النبض,4 ~ 20mA |
|
|
|
واجهة الاتصالات |
RS485,هارت الخ |
|
|
|
إمدادات الطاقة |
الخارجي القوة |
+24+15%,التذبذب ≤ ± 5%, تطبيق على 4 ~ 20mA,النبض,RS485 |
VDC |
|
الطاقة الداخلية |
بطارية الليثيوم 3.0V10AH من المجموعة 1، الجهد العامل 2.0~3.0V |
|
|
|
خط الإشارة واجهة |
النوع الأساسي |
اتصالات هاوسمان أو كابل ثلاثي النواة الخاص بها |
|
|
نوع مقاوم للانفجار |
خيط داخلي M20 × 1.5 |
|
|
|
الدرجة المقاومة للانفجار |
ExiaIICT4 أو ExdIIBT6 |
|
|
|
مستوى الحماية |
IP65 أو أعلى ((مخصصة) |
|
|
