Place of Origin:
Shaanxi, China
اسم العلامة التجارية:
Xi'an GX- gas flow sensor
إصدار الشهادات:
CE
Model Number:
GXUMF2000
الوصف
مقياس تدفق الموجات فوق الصوتية مثالي لاستقصاءات التدفق وتطبيق الأنابيب المغلقة حيث يتطلب قياس السوائل غير الغازي.مزايا دقة القياس العالية، والاتساق الجيد، وإمدادات الطاقة من البطارية، وسهولة التشغيل والحمول،جعل هذا المقياس أصغر وأخف معداد تدفق في المنزلية ومقياس تدفق بالموجات فوق الصوتية المحمولة الهامة.

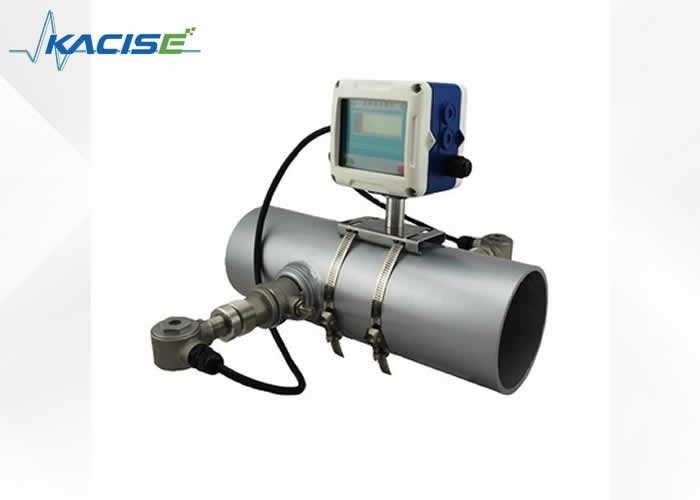

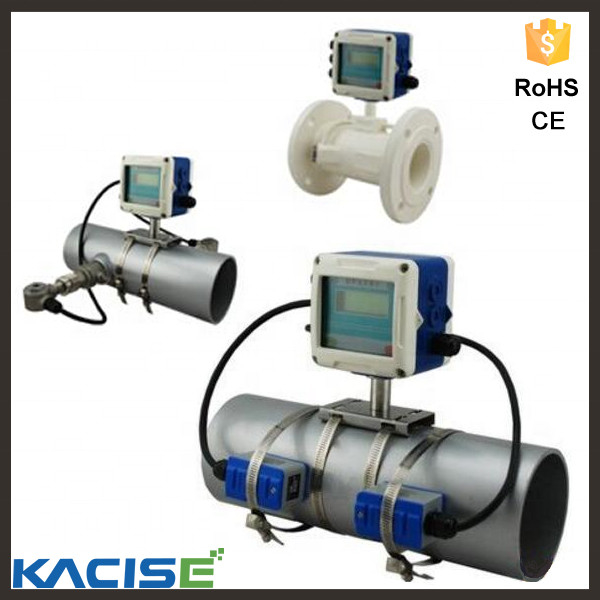

مقياس تدفق الموجات فوق الصوتية الذكية GXUMF2000
|
أجزاء |
منذيل |
|
|
الجزء المضيف |
Tهيهر |
فجوة وقت بالموجات فوق الصوتية |
|
الدقة |
±10 ٪ |
|
|
أوهبأسلوب التدريب |
4دعم لوحة المفاتيح مغناطيسي |
|
|
مخرج الإشارة |
1 قناة 4 ~ 20mA @ 0.1% الحلقة الحالية مرة أخرى ، المقاومة الحد الأقصى للحمل حتى 1000 أوم |
|
|
1 قناة خروج نبضات OCT (عرض نبض افتراضي هو 200ms، ويمكن أن تكون modأنا(فاي بين 6 إلى 1000ms) |
||
|
مخرج رله قناة واحدة (3A@220V) |
||
|
مدخل الإشارة |
3 قناة 4-20mA الحلقة الحالية مرة أخرى @ 0.1٪ الدائرة المستخدمة لجمع الحرارة. الضغط ومستوى السائل الخ |
|
|
استخدام مدخل 1 قناة mV إلى pt100 لمقياس الحرارة |
||
|
منفذ رقمي |
دعم بروتوكول Mod-bus RS485 ودعم تحديث البرمجيات الثابتة |
|
|
كابل |
كابل خاص لـ RS485 المدى يصل إلى 1000 متر |
|
|
أنبوب الزي |
مواد الأنابيب |
الصلب، الأسمنت الحديدي الصلب، النحاس، PVC، الألومنيوم، الزجاج، الخ |
|
البعد |
15 ~ 6000مم |
|
|
موقع جهاز الاستشعار |
من الأفضل أن يثبت جهاز الاستشعار في موقع على الأقل 10D بعيدًا عن التيار ، أو 5D بعيدًا عن التيار ، على الأقل 20D بعيدًا عن منفذ المضخة. |
|
|
تدفق البدلة |
مإديأمم |
واطeر، مياه البحر، مياه الصرف الصحي، الكحول السائل، البيرة، الغاز، النفط، الخ |
|
Tبدايةالدرجة |
-30~160 درجة مئوية |
|
|
Tuالرطوبة |
10000بليس كثيراً من الحلويات |
|
|
سرعة التدفق |
0~±10م/s |
|
|
البيئة |
الحرارة |
المضيف: -20~60°C; جهاز استشعار: -30 ~ 160°C |
|
الرطوبة |
المضيف: 85%RH، مستشعر التدفق: IP68، أقل من 2m تحت الماء |
|
|
إمدادات الطاقة |
DC8 ~ 36V أو AC85 ~ 265V ((اختياري) |
|
|
كـnسومبالوضع |
1.5W |
|

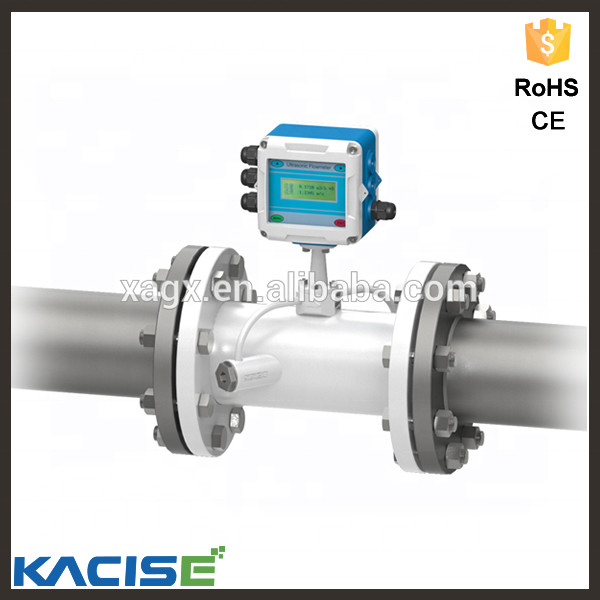

مقياس تدفق الموجات فوق الصوتية من نوع منفصل من سلسلة GXUMS2000
|
البند |
الأداء والمعيار |
|
|
الجزء المضيف |
المبدأ |
فجوة وقت بالموجات فوق الصوتية |
|
الدقة |
± 1% |
|
|
العرض |
2×20 حرف LCD مع الضوء الخلفي، دعم لغة الصينية والإنجليزية وإيطاليا مقايض الأبعاد:170*180*56cm |
|
|
مخرج الإشارة |
مخرج 4 ~ 20mA في اتجاه واحد ، المقاومة الكهربائية 0 ~ 1K,دقة 0.1% |
|
|
مخرج نبضات OCT من اتجاه واحد ((عرض النبضات 6 ~ 1 0 0 0 ms,الإعداد الافتراضي هو 2 0 0 ms) |
||
|
1 طريق خروج رلاي |
||
|
مدخل الإشارة |
3 طريق 4 ~ 20mA مدخل، دقة 0.1٪,إشارة الاستحواذ مثل درجة الحرارة والضغط ومستوى السائل |
|
|
توصيل محول درجة الحرارة Pt100، يمكن الانتهاء من قياس الحرارة / الطاقة |
||
|
واجهة البيانات |
عزل الواجهة المتسلسلة RS485 ، وتحديث برنامج مقياس التدفق عن طريق الكمبيوتر ، ودعم MODBUS ، METER-BUS وما إلى ذلك. |
|
|
كابل |
الكابلات الملتوية، بشكل عام، طولها أقل من 50 متر. اختر الاتصال RS485، مسافة الإرسال يمكن أن تتجاوز 1000 متر. |
|
|
حالة الأنابيب |
مواد الأنابيب |
الحديد، الفولاذ المقاوم للصدأ، الحديد الصلب، النحاس، أنابيب الاسمنت، PVC، الألومنيوم، منتجات الفولاذ الزجاجي، الغطاء مسموح به. |
|
قطر الأنابيب |
15~6000ملم |
|
|
أنابيب طولها مستقيم |
يجب أن يكون تثبيت المحول مُرضياً: أعلى 10D، أسفل 5D، 30D من المضخة. |
|
|
متوسطة |
نوع السائل |
المياه، مياه البحر، مياه الصرف الصحي، الزيت، المواد الكيميائية (الكحول، الأحماض، الخ) ، مياه النفايات النباتية والسوائل الأخرى |
|
الحرارة |
-30~160 درجة مئوية |
|
|
الغموض |
العاشرة مساءً ليس الكثير من الحلويات |
|
|
سرعة التدفق |
0~±10m/s |
|
|
البيئة |
الحرارة |
المضيف: -20~60°C;جهاز استشعار:-30~160 درجة مئوية |
|
الرطوبة |
المضيف: 85%RH، مستشعر التدفق: IP68، أقل من 2m تحت الماء |
|
|
إمدادات الطاقة |
DC8 ~ 36V أو AC85 ~ 265V ((اختياري) |
|
|
الاستهلاك |
1.5W |
|
وحدة تدفق بالموجات فوق الصوتية من سلسلة GXUMM2000/RTU
|
أجزاء |
المعلمات بالتفصيل |
|
|
الجزء المضيف |
النظرية |
فجوة وقت بالموجات فوق الصوتية |
|
الدقة |
± 1% |
|
|
طريقة الخيار |
4 لوحة مفاتيح دعم العمليات |
|
|
مخرج الإشارة |
قناة واحدة4 ~ 20mA @ 0.1%الحلقة الحالية إلى الوراء، المقاومة الحد الأقصى للحمل تصل إلى 1000 أوم |
|
|
1 قناة خروج نبض OCT (عرض نبض افتراضي هو 200ms ، ويمكن تعديله بين 6 إلى 1000ms) |
||
|
مخرج رله قناة واحدة (3A@220V) |
||
|
مدخل الإشارة |
3 قناة 4-20mA الحلقة الحالية مرة أخرى @ 0.1٪ الدائرة المستخدمة لجمع الحرارة. الضغط ومستوى السائل الخ |
|
|
استخدام مدخل 1 قناة mV إلى pt100 لمقياس الحرارة |
||
|
منفذ رقمي |
دعم بروتوكول Mod-bus RS485 ودعم تحديث البرمجيات الثابتة |
|
|
كابل |
كابل خاص لـ RS485 المدى يصل إلى 1000 متر |
|
|
أنبوب الزي |
مواد الأنابيب |
الصلب، الأسمنت الحديدي الصلب، النحاس، PVC، الألومنيوم، الزجاج، الخ |
|
DN الداخلية |
15~6000ملم |
|
|
موقع جهاز الاستشعار |
من الأفضل أن يثبت جهاز الاستشعار في وضع ما لا يقل عن 10D بعيدًا عن التيار العلوي ، أو 5D بعيدًا عن التيار العلوي ، على الأقل 20D بعيدًا عن منفذ المضخة ((D هو القطر الداخلي للأنبوب) |
|
|
تدفق البدلة |
الإعلام |
المياه، مياه البحر، مياه الصرف الصحي، الكحول السائل، البيرة، الغاز، النفط، الخ |
|
الحرارة |
-30~160°C |
|
|
الغموض |
العاشرة مساءً ليس الكثير من الحلويات |
|
|
سرعة التدفق |
0~±10m/s |
|
|
البيئة |
درجة الحرارة |
المضيف: -20~60°Cجهاز استشعار:-30~160°C |
|
الرطوبة |
المضيف: 85%RH، مستشعر التدفق: IP68، أقل من 2m تحت الماء |
|
|
إمدادات الطاقة |
DC8 ~ 36V أو AC85 ~ 265V ((اختياري) |
|
|
الاستهلاك |
1.5W |
|
مقياس تدفق يدوي بالموجات فوق الصوتية GXUMH2000
سلسلة GXUMP2000 مقياس تدفق بالموجات فوق الصوتية المحمولة
يمكن تخصيص المستشعر حسب طلبك الخاص، يمكننا توفير خدمة استشارية فنية لمستخدمك.
مبدأ الجودة:الجودة هي أفضل مبيعات
الدفع:نحن نقبل التسليم عبر البريد، باي بال، ويسترن يونيون، موني جرام، إسكرو
الشحن:
1جميع الأجزاء سيتم شحنها في غضون 5-10 أيام عمل بعد تأكيد الدفع
2دي إتش إل / فيديكس / يو بي إس / إيم إس / تي إن تي / الصين بوست / أراميكس
3نحن لسنا مسؤولين عن حوادث القوة القاهرة أو التأخيرات أو غيرها من القضايا مثل خدمة الشحن
خدمة ما بعد البيع
يمكننا أن نقدم دعمًا تقنيًا جيدًا وضمانًا جيدًا لك بعد الخدمة كمصنع محترف.
الضمان: سنة واحدة
خلال فترة الضمان، إذا كانت البضائع بعد التسليم تتلف بسبب خطأ ناجم فقط عن مشكلة الجودة نفسها، يمكن إرجاع البضائع لإصلاحها وصيانتها مجانا.إذا كانت البضاعة قد تضررت عن طريق خطأ الناجم عن عامل من صنع الإنسان والقوة القاهرة من قبل المستخدملن نكون مسؤولين عن الإصلاحات والصيانة المجانية
