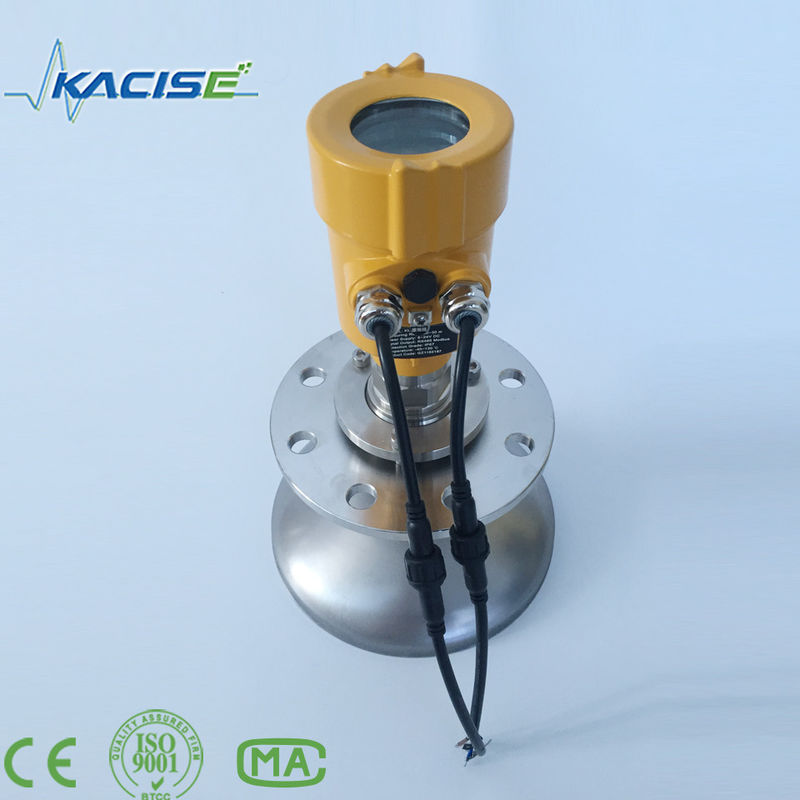

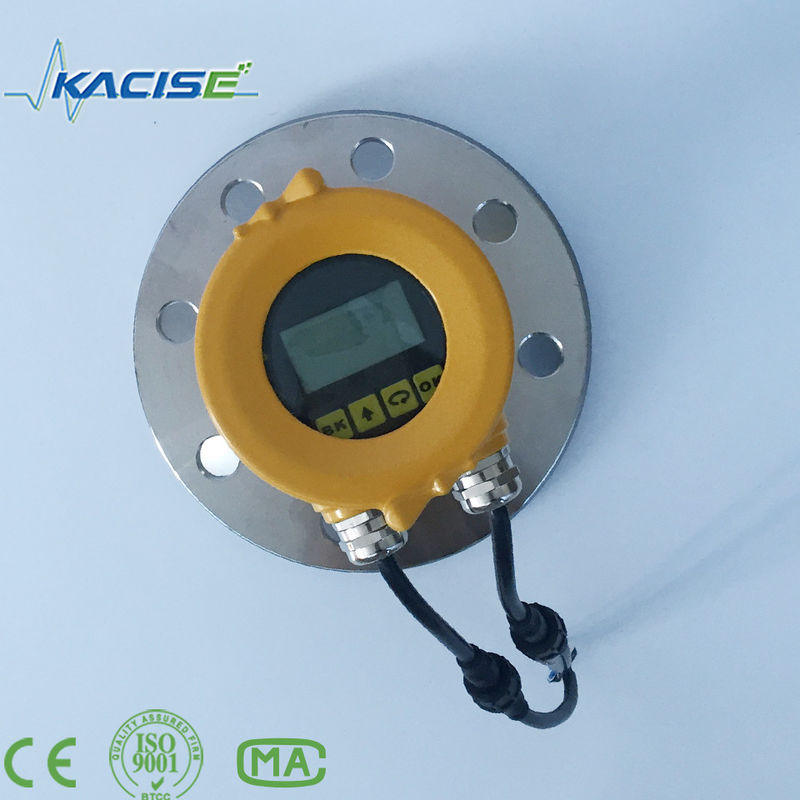

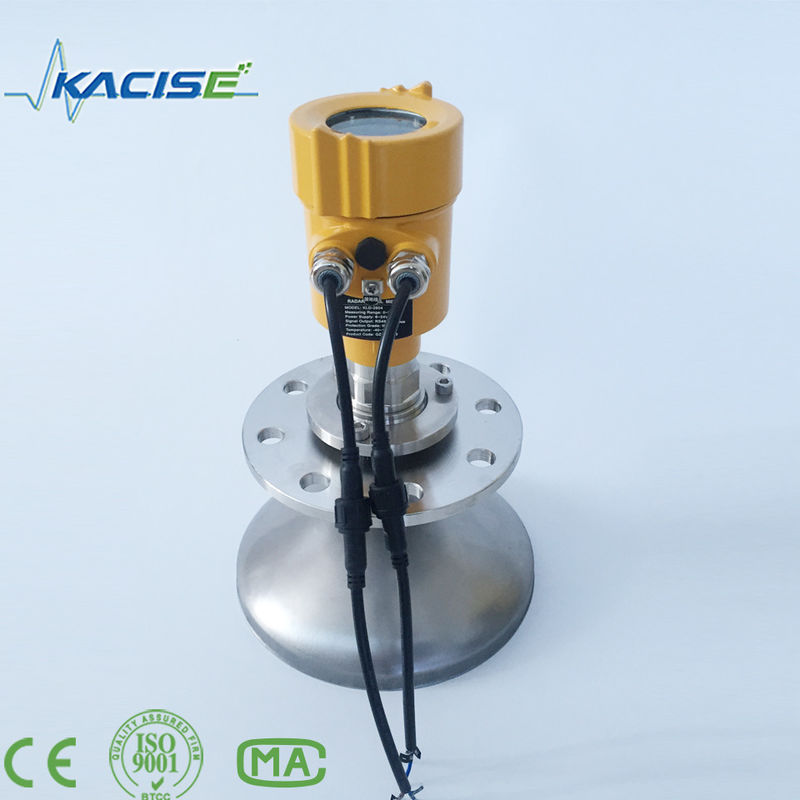

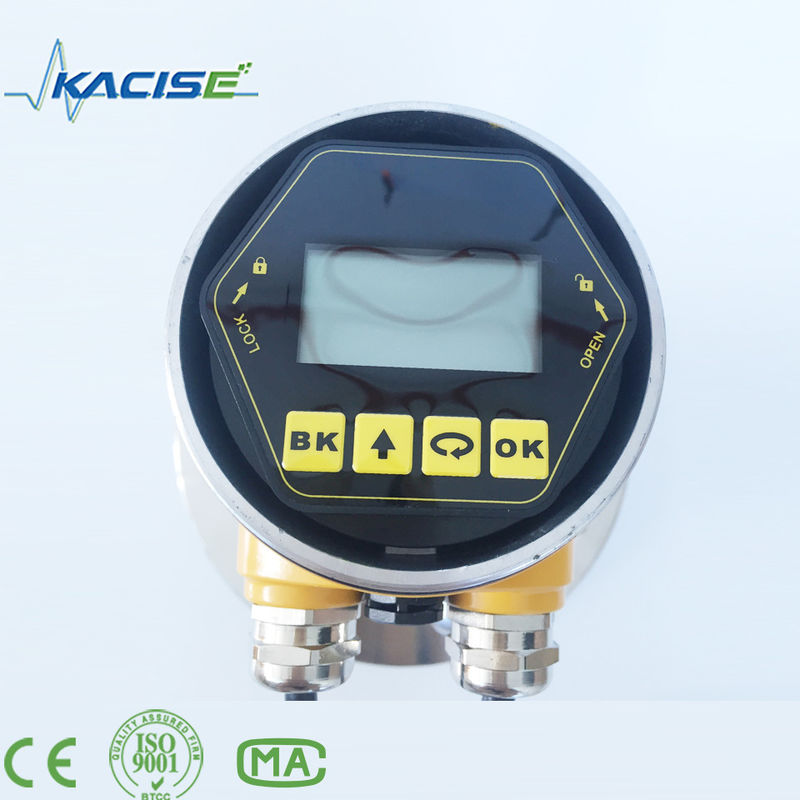

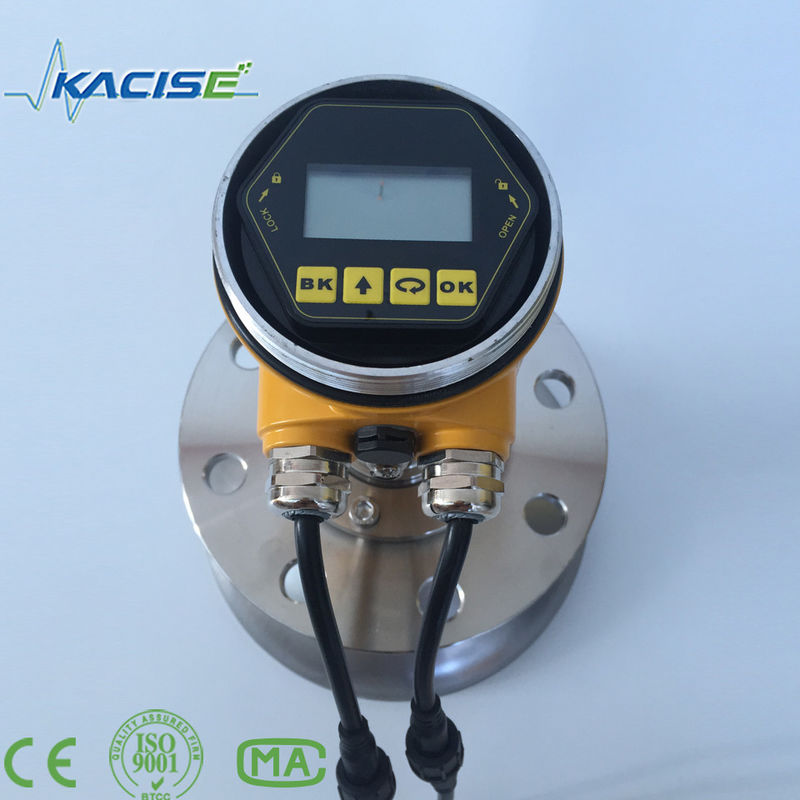

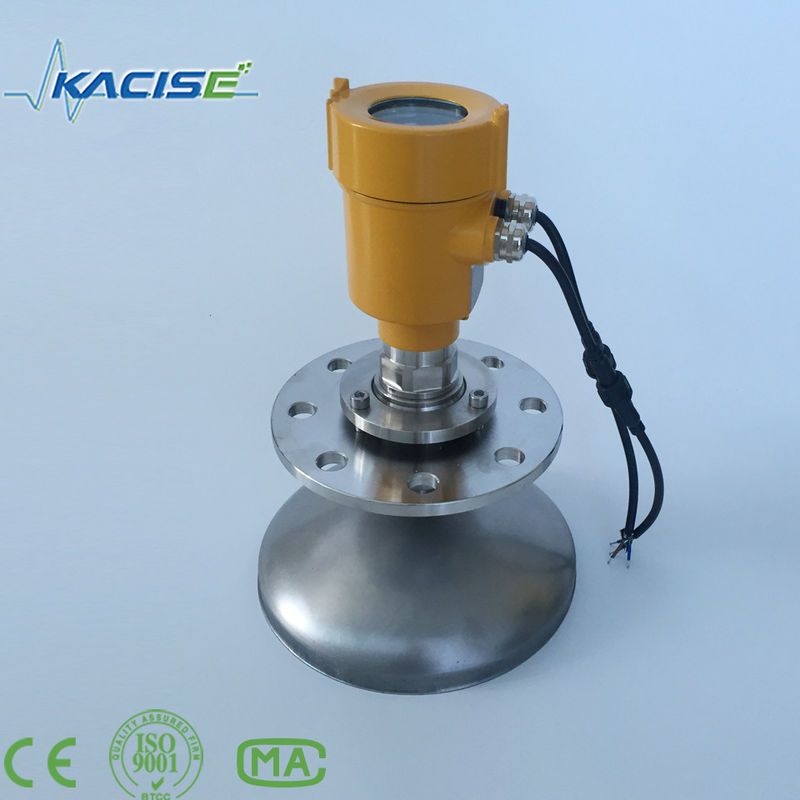

KLD-2604 RS485 مقياس مستوى رادار Modbus مع نطاق قياس 80m ومقاومة قوية للغبار

جهاز قياس مستوى رادار الغبار القوي KLD-2604 RS485 Modbus 4 - 20 مللي أمبير مع نطاق قياس 80 مترًا

1. مقدمة عامة:

تستخدم هذه السلسلة من أجهزة قياس مستوى الرادار مستشعر رادار عالي التردد 26G. أقصى نطاق للقياس يمكن أن يصل إلى 80 مترًا. يحقق المعالج الدقيق المطور حديثًا تحليلًا ومعالجة أسرع بكثير للإشارة، مما يضمن إمكانية استخدام الوحدة لقياس البيئة المعقدة مثل المفاعل والصومعة الصلبة.

2. مبدأ العمل:

ينقل هوائي الرادار نبضات موجات صغرية ضيقة والتي ستنعكس مرة أخرى عند وصولها إلى سطح الوسط الذي تم اختباره ثم يستقبلها نظام الهوائي مرة أخرى. يتم نقل الإشارات إلى الدائرة الكهربائية ثم تحويلها إلى إشارات مستوى. نظرًا لأن سرعة إرسال الموجات الدقيقة سريعة جدًا، فإن الوقت المستخدم لنقل الموجات الدقيقة إلى سطح الوسط الذي تم اختباره ثم انعكاسه مرة أخرى هو 0 تقريبًا.

3. الميزات التقنية:

• حجم هوائي صغير، سهل التركيب؛ رادار عدم الاتصال، لا تآكل، لا تلوث.
• لا يوجد تآكل تقريبًا، ولا يوجد تأثير فقاعي؛ يكاد لا يتأثر بالبخار الموجود في الجو وتغيرات درجات الحرارة والضغط.
• بيئة الغبار الخطيرة لها تأثير ضئيل على عمل العداد عالي المستوى.
• الطول الموجي الأقصر يعني انعكاسًا أفضل للسطح الصلب المائل.
• تعمل زاوية الشعاع الصغيرة والطاقة المركزة على تعزيز قدرة الصدى وتجنب التداخل.
• تعني المنطقة العمياء ذات القياس الصغير قياسًا دقيقًا أيضًا للخزانات الصغيرة.
• نسبة الإشارة إلى الضوضاء العالية تعني الأداء الجيد أيضًا حتى في ظل حالة التقلب.
• التردد العالي، وهو الخيار الأفضل لقياس الوسط الثابت العازل الصلب والمنخفض.

4. المواصفات الفنية:
