مكان المنشأ:
الصين
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
رقم الموديل:
KSLV605
فيديو
فيديو

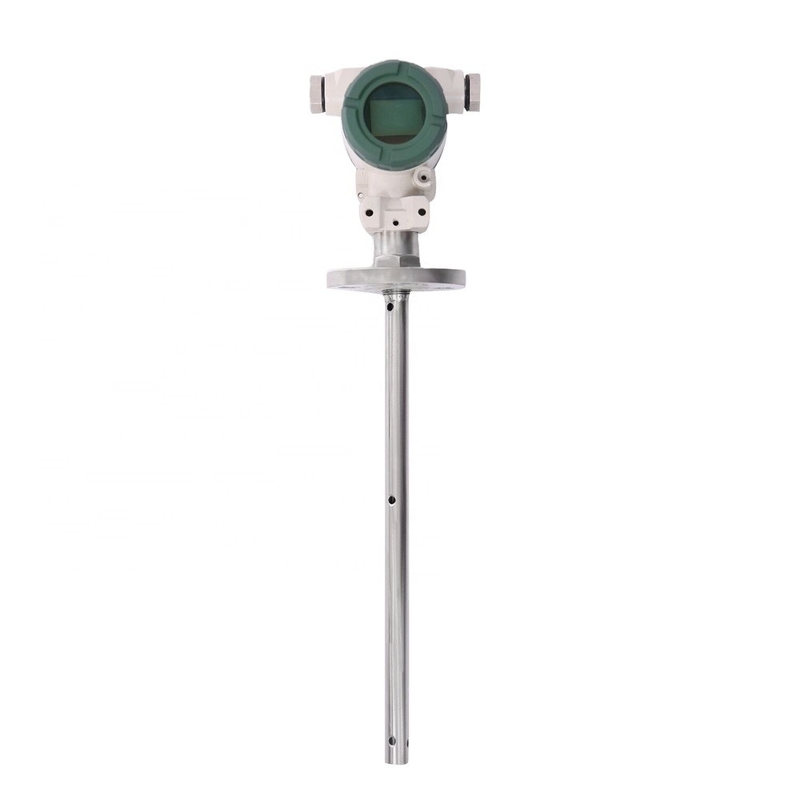

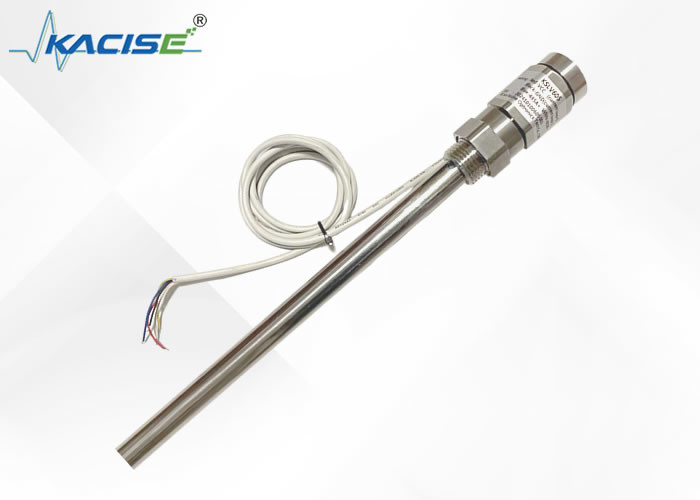

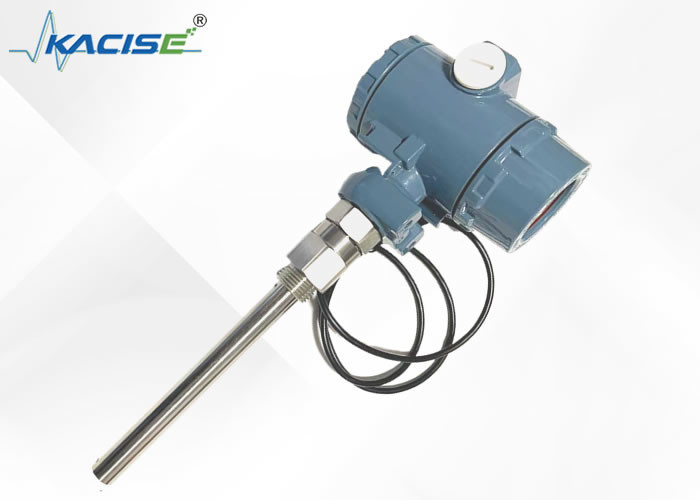

جهاز استشعار مستوى السائل ذكي سعة هو جهاز إرسال مستوى السائل (مستوى المواد) يمكن استخدامه للسائل والزيت والصلب والواجهة والقياس. لا توجد أجزاء متحركة ،الموثوقية تحسنت كثيراً، لا يتأثر بخار الماء أو الغبار أو التكثيف ، ولها مزايا التشغيل المستقر والموثوق به على المدى الطويل ، والحساسية العالية ، والخطية الجيدة ، ومقاومة درجات الحرارة العالية ،مقاومة الضغط العالي، الخ المقياس الذكي لمستوى السائل هو إشارة قياس 4 ~ 20mADC ذات سلكين (مدعومة بمرور) ، سهلة ضبطها ، نقل لاسلكي ، نقل 485 ، إلخ. يمكن استخدامها على نطاق واسع في البترول ،المواد الكيميائية، المعادن، الطاقة الكهربائية، الورق، الصيدلة وغيرها من المجالات.
■ بروتوكول Modbus سهل التكامل.
■ هيكل بسيط بدون أي مكونات متحركة أو مرنة، لذلك لديه موثوقية عالية والحفاظ على الحد الأدنى.الصيانة المتوسطة والصغيرة.
■مختلف مخرجات الإشارة مناسبة لتكوينات النظام المختلفة.
■ مناسبة لقياس مستوى حاويات درجة الحرارة العالية والضغط العالي، والقيمة المقاسة لا تتأثر بالحرارة، والجاذبية النوعية للسائل الذي سيتم قياسه،وشكل وضغط الحاوية.
■هي مناسبة بشكل خاص لقياس السوائل القوية التآكل مثل الأحماض والقليات.
■حماية مثالية من التيار الزائد والجهد الزائد وحماية قطبية إمدادات الطاقة.
■ جهاز استشعار المستوى اللاسلكي لديه وظيفة إرسال عن بعد اللاسلكي.
■يمكن قياس أي وسيلة.
● نطاق الكشف: 0.130m
● نطاق قياس السعة: 10PF 500PF
●دقة: 0.1 فئة، 0.2 فئة، 0.5 فئة، 1 فئة
● نطاق الضغط: -0.1MPa
● مقاومة درجة حرارة المسبار: -50~250°C
●درجة الحرارة المحيطة: -40~85°C
●درجة حرارة التخزين: -55°C+125°C
●إشارة الخروج: 4×20mA، 485 الاتصال، الخ
● مسافة الاتصال لمستوى مستوى مستوى الصادرات اللاسلكية أقل من 200 متر ، وجهد إمدادات الطاقة هو 3.3-36 فولت (إمدادات الطاقة البطارية الاختيارية)
●جهد إمدادات الطاقة: 536V DC
● مادة جهاز استشعار المستوى: 316 الفولاذ المقاوم للصدأ، 1Gr18Ni19Ti أو PTFE
● الاستقرار على المدى الطويل: ≤0.1%FS/عام،
●انحراف درجة الحرارة: ≤0.01%FS/ °C (في نطاق 0~70 °C)
●الدرجة المقاومة للانفجار: ExibIICT6
● مستوى الحماية: IP67
أجهزة استشعار مستوى السائل السعة لها هياكل مختلفة بسبب مناسبات التطبيق والمعايير المختلفة ، ولكن بشكل عام ، يمكن تقسيم بنيتها الرئيسية إلى جزأين تقريبًا ،أي جزء جهاز الاستشعار وجزء جهاز الإرسالكما تظهر الصورة:
A في الصورة تظهر جهاز الاستشعار، والذي يبحث مباشرة في معدات الحاوية أو تدابير
في الوسيط المقاس في أنبوب القياس
B و C في الشكل هما شرائح اتصال المرحلة الغازية والمرحلة السائلة من جهاز قياس ومراقبة مستوى السائل، والتي تستخدم لربط شرائح المعدات،ويتم جذب السائل والضغط في المعدات إلى أسطوانة القياس.
D في الشكل يظهر أسطوانة القياس من جهاز قياس مستوى السائل ومراقبته ، والتي يمكن أن تشكل سعة مع كهرباء المستشعر.
E المعروضة في الشكل هي فليانج مياه الصرف الصحي، والتي يمكن أن تصب بشكل منتظم الأوساخ في جهاز قياس مستوى السائل ومراقبته إلى الخارج،إبقاء الجزء الداخلي من أنبوب القياس في جهاز قياس مستوى السائل ومعدل التحكم نظيفًاوتمنع جهاز الاستشعار من التمسك بالتراب.
F الموضحة في الشكل هو جهاز الإرسال، وهو جهاز تحويل من السعة إلى إشارة التيار القياسي،وهو الجزء المركزي من آلة قياس ومراقبة مستوى السائل بأكملهاوظيفتها الرئيسية هي استقبال زيادة تغير السعة الناجمة عن تغير مستوى السائل المرسل من قبل جهاز الاستشعار، ثم بعد التحويل، فإنه يخرج 4-20mADC إشارة التيار القياسي.هذا جهاز الإرسال يتبنى أجهزة عسكرية متكاملة، مع استهلاك طاقة منخفضة، مقاومة درجة حرارة عالية، موثوقية قوية، وتلبية متطلبات السلامة الجوهرية.
ملاحظة: هناك جزء ختم بين جهاز الإرسال وأنبوب القياس، والذي يتكون من عدة أغلفة،والذي يمكن أن يضمن أن الوسط المقاس يلامس المستشعر ولكن لن يتسربهذا القسم هو جزء مهم من الختم، يرجى عدم تفكيكه دون موافقة الشركة المصنعة لتجنب الحوادث.
