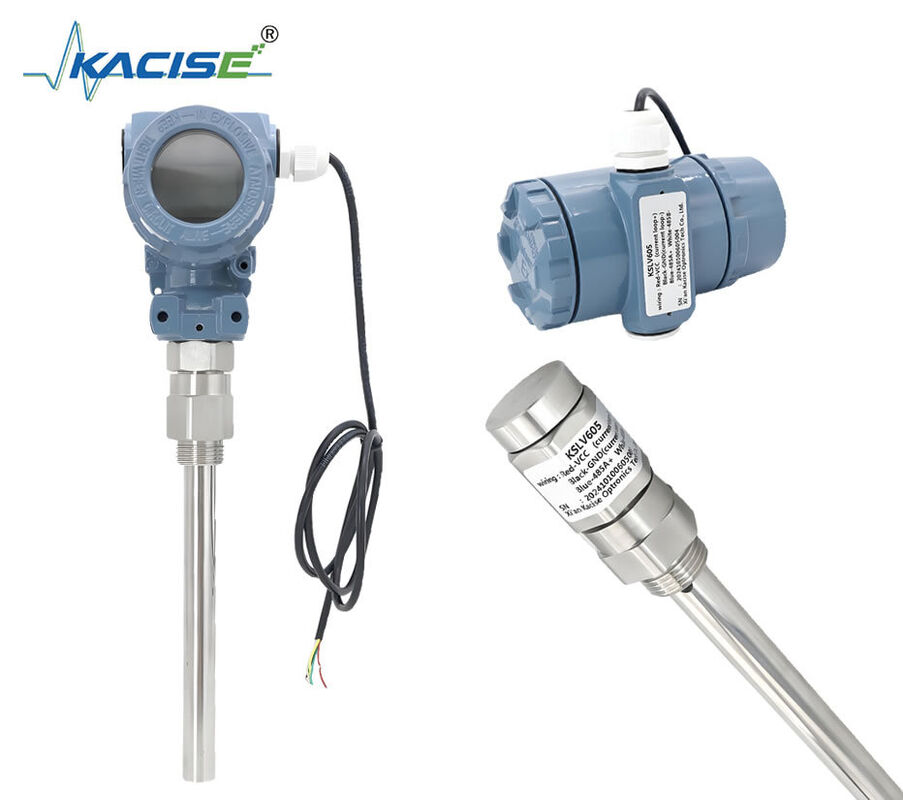

capacitive smart water tank level indicator sensor to water level measuring sensor transmitter price

جهاز استشعار مستوى سعة KSLV605

4 الهيكل

أجهزة استشعار مستوى السائل السعة لها هياكل مختلفة بسبب مناسبات التطبيق المختلفةالمعلمات، ولكن بشكل عام يمكن تقسيم هيكلها الرئيسي إلى قسمين تقريبا، وهي جهاز الاستشعارالجزء والجزء الإرسال. كما تظهر الصورة:

A في الصورة تظهر جهاز الاستشعار، والذي يبحث مباشرة في معدات الحاوية أو تدابيرفي الوسيط المقاس في أنبوب القياس

B و C في الشكل هي فليانز اتصال المرحلة الغازية والمرحلة السائلة من مستوى السائلأداة القياس والتحكم، والتي تستخدم لربط أجهزة الجهاز، ويتم جذب السائل والضغط في المعدات إلى أسطوانة القياس.

D في الشكل يظهر أسطوانة القياس من جهاز قياس ومراقبة مستوى السائل.والتي يمكن أن تشكل سعة مع الكهرباء المستشعر.

E المعروضة في الشكل هو شراع مياه الصرف الصحي، والتي يمكن أن تفريغ بانتظام الأوساخ في مستوى السائلأداة القياس والتحكم إلى الخارج، والحفاظ على داخل أنبوب القياس من السائلقياس المستوى وأداة التحكم نظيفة، ومنع جهاز الاستشعار من التمسك بالتراب.

F الموضحة في الشكل هو جهاز الإرسال، وهو جهاز تحويل من السعة إلى القياسيةإشارة التيار، وهو الجزء المركزي من كل جهاز قياس مستوى السائل ومراقبته.الوظيفة الرئيسية هي استقبال زيادة تغير السعة الناجمة عن تغير مستوى السائل المرسل منجهاز الاستشعار، وبعد التحويل، فإنه يخرج 4-20mADC إشارة التيار القياسي. هذا جهاز الإرساليتبنى الأجهزة المتكاملة العسكرية، مع استهلاك طاقة منخفضة، مقاومة درجة حرارة عالية، قويةموثوقية، وتلبي متطلبات السلامة الجوهرية.

ملاحظة: هناك جزء الختم بين جهاز الإرسال وأنبوب القياس، والذي يتكون منمن عدة أغلفة، والتي يمكن أن تضمن أن الوسط المقاس في اتصال مع جهاز الاستشعار ولكنلن تسرب، مما يسبب الضرر. هذا القسم هو جزء الختم الهام، يرجى عدمتفكيكه دون موافقة المصنع لتجنب الحوادث.

5 العرض

6 الأسلاك

يحتوي KSLV606 (نموذج العرض) على طريقتين للتوصيل: أحدهما RS485 ، والآخر 4-20mA.

1) RS485

2) 4-20mA

بعد التثبيت ، عند استخدامه لأول مرة ، تأكد من فتح صمام مرحلة الغاز أولاً ،ثم فتح صمام المرحلة السائلة لضمان أن مستوى السائل لن تتقلب بشدة، مما يسببأخطاء القياس

بالإضافة إلى ذلك يجب ضمان أن تكون مفاصل كابلات الاتصال على اتصال جيدمكافحة التآكل. في الاستخدام الطويل الأجل، والانتباه إلى تصريف مياه الصرف الصحي بانتظام، لتجنبتتراكم الأوساخ وتؤثر على أداء الجهاز.سائل الكربون C، Baohe برج المياه الساخنة، بركة مياه الصرف الصحي وغيرها من وسائل الإعلام القذرة على سبيل المثال، ينبغي أنيجب أن يتم التأكد من إفراز 1 إلى 2 مرات في الأسبوع، في حين أن الوسيط النظيف يجب أن يتم إفراز 1 إلى 2 مرات في الأسبوع.مرتين في الشهريجب أن تكون غطاء جهاز الإرسال مغلفة جيداً لمنع الماء أو الوسط التآكل أو الغاز منويحظر الاصطدام بالقوة الخارجية وتفكيكه من قبل غير المحترفين.هناك ثلاث طرق سلكية شائعة للمرسلات: كما هو موضح في (أ) (ب) (ج)





كما هو موضح في الشكل أعلاه، هناك ثلاث طرق للتوصيل للجهاز الإرسالي لمعدات قياس مستوى السائل ومراقبته.الشكل (أ) يظهر مخطط الأسلاك من جهاز الإرسال مباشرة ومقاييس العرض الرقمييظهر الشكل (ب) مخطط الأسلاك للجهاز الإرسالي ونظام التحكم DCS. يقدم نظام التحكم 24 فولت ويتم توصيله بالجهاز الإرسالي.يظهر الشكل (ج) مخطط اتصال جهاز الإرسال الذي يتم تشغيله بواسطة حاجز السلامةيمكن للمستخدمين الإشارة إلى الطرق الثلاثة المذكورة أعلاه أثناء التثبيت.

شيان كايسيس مؤهلة مع ISO 9001-2008، GJB 9001B-2009، CE، الأمان الجوهري ضد الانفجار والسلامة المعزولة ضد الانفجار الشهادات، الخ.التي تضمن أن منتجاتنا تتوافق مع المعايير الدولية.

نحن متخصصون في تصنيع أدوات قياس الضغط والمستوى والجريان والمنتجات ذات الصلة لمدة 10 سنواتمن خلال جهود جميع موظفينا، أصبحنا مصنعين محترفين لأدوات القياس ومزودي حلول. ونحن نحاول باستمرار تحسين نوعية المنتج.

في الوقت الحالي، تم بالفعل تصدير أجهزة استشعار Kacise إلى أمريكا وإسبانيا وأستراليا وتشيلي و20 دولة ومنطقة أخرى، وحصلت على العديد من ردود الفعل المواتية.موزعيننا في الخارج يزدادون أيضاًنعتبر الأسعار المعقولة، وقت الإنتاج الفعال والخدمة الجيدة بعد البيع مبدأنا، ونأمل في التعاون مع المزيد من العملاء للتنمية المتبادلة.

1س: ما هي المعلومات التي تحتاج إلى تقديمها لاختيار جهاز استشعار مستوى الموجات فوق الصوتية المناسب؟

ج: من فضلكم أعطونامجال التطبيق,الناتج,نطاق القياس,متوسط (نوع سائل),درجة الحرارة,طريقة تركيببناء على هذه المعلومات، يمكننا اختيار النموذج والاقتباس لك بسرعة.

2س: كيف نضمن الجودة؟

ج: دائما عينة لكل إنتاج قبل الإنتاج الضخم.

دائما التفتيش النهائي قبل الشحن.

3 س: هل أنت شركة تجارية أم مصنعة؟

ج: نحن مصنعون معتمدون من ISO9001 متخصصون في أدوات قياس المستوى والمتابعة.

خدمة OEM و ODM متاحة. مرحبا بكم لزيارة لنا.

4س: هل لديك ضمان؟

ج: نعم، لدينا ضمان مدته 12 شهراً.

5س: ما هي شروط الدفع الخاصة بك؟

ج: نحن ندعم ت/ت، باي بال، وضمان التجارة.

بالنسبة لطلب الإنتاج الضخم، فهي 30% إيداع مقدما و 70% التوازن قبل الشحن.

6السؤال: ما هي طريقة الدفع من تأمين التجارة؟

ج: إنها خدمة مجانية يمكنها حماية طلباتك من الدفع إلى التسليم.

ونحن الآن لدينا 104 دولار أمريكي000.00 من المال للحفاظ على أوامرك

7س: ما هي بيانات التسليم الخاصة بك؟

ج: بيانات التسليم هي حوالي 3-15 أيام عمل بعد استلام الدفع.

8س: ما هو MOQ الخاص بك؟

ج: لبدء تعاوننا، طلب العينة مقبول.
