مكان المنشأ:
الصين
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
Model Number:
KLD801
| السمة | القيمة |
|---|---|
| متوسط | راجع الوصف التفصيلي |
| نطاق القياس | 0.05 م～10/20/30/60/100 م |
| وصلة العملية | راجع الوصف التفصيلي |
| درجة حرارة العملية | -40～220℃ |
| ضغط العملية | -0.1～2.5 ميجا باسكال |
| حجم الهوائي | عدسة هوائي 32/34/76 مم |
| مادة الهوائي | PTFE |
| الدقة | ±1/±5 مم |
| فئة الحماية | IP67 |
| التردد المركزي | 123 جيجاهرتز/80 جيجاهرتز |
| زاوية الإطلاق | 3°/2° |
| مزود الطاقة | سلكان /DC24V |
| الغلاف | الألومنيوم/البلاستيك/الفولاذ المقاوم للصدأ |
| إخراج الإشارة | سلكان /4...20mA/بروتوكول HART |

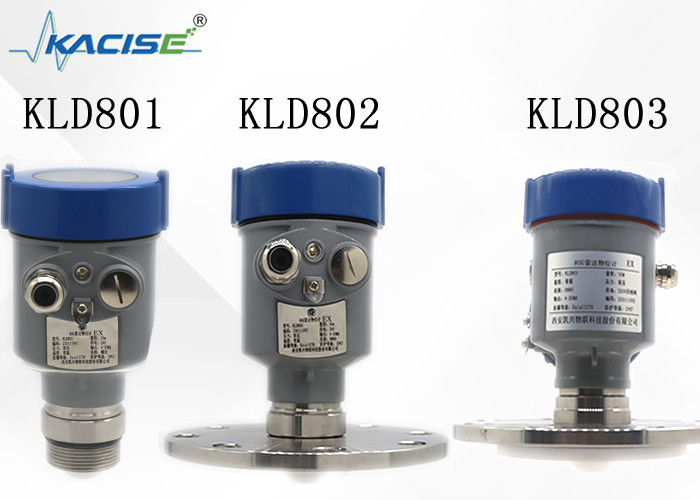

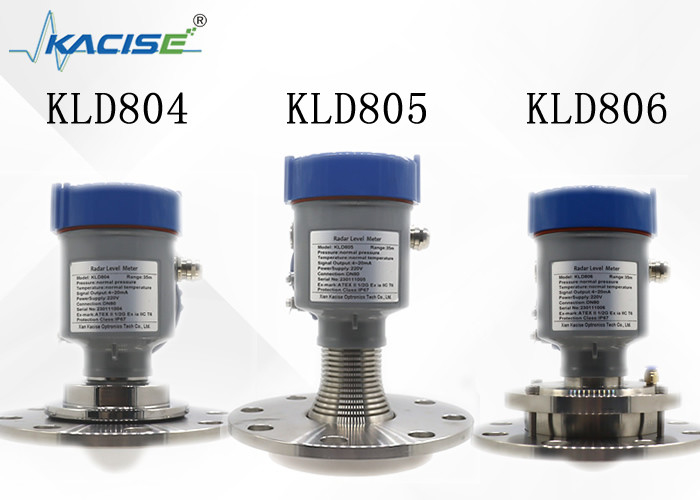

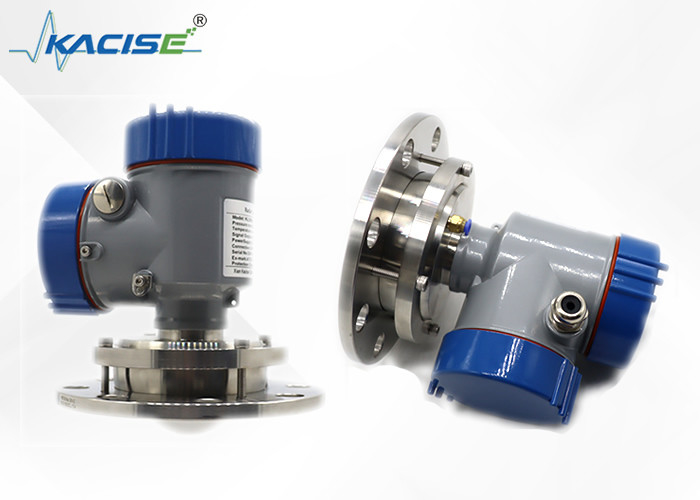

مقياس مستوى الرادار من سلسلة KLD-80G هو رادار عالي التردد للغاية 80G، وموجة مليمترية بدقة قياس تصل إلى ±2 مم وأقل منطقة عمياء تبلغ 0.05 متر. تصميم عدسة الهوائي، وزاوية شعاع أصغر، وأكثر ملاءمة لظروف العمل المعقدة مثل الخزانات ذات القطر الصغير وملفات التحريك في الخزان.
مع قدرة اختراق أقوى وأوضاع قياس متعددة، يمكن تحديد هوائيات مختلفة وفقًا للصناعات والمناجم المختلفة لضمان أن الرادار يمكنه أيضًا القياس بثبات ودقة في ظل ظروف معقدة مثل درجة الحرارة المرتفعة والضغط المرتفع والغبار المرتفع.
يتميز مقياس مستوى الرادار عالي التردد 80g بمزايا الصيانة المنخفضة والأداء العالي والدقة العالية والموثوقية العالية وعمر الخدمة الطويل. بالمقارنة مع الأدوات الملامسة مثل المكثفات والأوزان، فإنه يتمتع بمزايا لا تضاهى.
متوسط:سائل، غير قابل للتآكل
نطاق القياس:0.05 م～10/20/30/60/100 م
وصلة العملية:خيط G1½A / 1½NPT / شفة ≥ DN40
درجة حرارة العملية:-40～80℃
ضغط العملية:-0.1～0.3 ميجا باسكال
حجم الهوائي:عدسة هوائي 32 مم
مادة الهوائي:PTFE
الدقة:±1 مم
فئة الحماية:IP67
التردد المركزي:123 جيجاهرتز
زاوية الإطلاق:3°
مزود الطاقة:سلكان /DC24V
الغلاف:الألومنيوم/البلاستيك/الفولاذ المقاوم للصدأ
إخراج الإشارة:سلكان /4...20mA/بروتوكول HART
متوسط:سائل غير قابل للتآكل، سائل قابل للتآكل قليلاً
نطاق القياس:0.1 م~10/20/30/60/100 م
وصلة العملية:شفة ≥ DN80
درجة حرارة العملية:-40～110℃
ضغط العملية:-0.1～1.6 ميجا باسكال
حجم الهوائي:عدسة هوائي 32 مم
مادة الهوائي:PTFE
الدقة:±1 مم (نطاق أقل من 35 م) ±5 مم (نطاق بين 35 م و 100 م)
فئة الحماية:IP67
التردد المركزي:80 جيجاهرتز
زاوية الإطلاق:3°
مزود الطاقة:سلكان /DC24V
الغلاف:الألومنيوم/الفولاذ المقاوم للصدأ
إخراج الإشارة:سلكان /4...20mA/بروتوكول HART
متوسط:سائل شديد التآكل، بخار، رغوة
نطاق القياس:0.1 م～10/20/30/60/100 م
وصلة العملية:شفة ≥ DN50
درجة حرارة العملية:-40～130℃
ضغط العملية:-0.1～2.5 ميجا باسكال
حجم الهوائي:عدسة هوائي 34 مم
مادة الهوائي:PTFE
الدقة:±1 مم (نطاق أقل من 35 م) ±5 مم (نطاق بين 35 م و 100 م)
فئة الحماية:IP67
التردد المركزي:80 جيجاهرتز
زاوية الإطلاق:3°
مزود الطاقة:سلكان /DC24V
الغلاف:الألومنيوم/الفولاذ المقاوم للصدأ
إخراج الإشارة:سلكان /4...20mA/بروتوكول HART
متوسط:سائل شديد التآكل، بخار، رغوة
نطاق القياس:0.1 م~10/20/30/60/100 م
وصلة العملية:شفة ≥ DN50
درجة حرارة العملية:-40～130℃
ضغط العملية:-0.1～1.0 ميجا باسكال
حجم الهوائي:عدسة هوائي 76 مم
مادة الهوائي:PTFE
الدقة:±1 مم
فئة الحماية:IP67
التردد المركزي:80 جيجاهرتز
زاوية الإطلاق:2°
مزود الطاقة:سلكان /DC24V
الغلاف:الألومنيوم/البلاستيك/الفولاذ المقاوم للصدأ
إخراج الإشارة:سلكان /4...20mA/بروتوكول HART
متوسط:سائل شديد التآكل، بخار، رغوة، درجة حرارة وضغط مرتفعين
نطاق القياس:0.1 م~10/20/30/60/100 م
وصلة العملية:شفة ≥ DN80
درجة حرارة العملية:-40～200℃
ضغط العملية:-0.1～2.5 ميجا باسكال
حجم الهوائي:عدسة هوائي 76 مم
مادة الهوائي:PTFE/ملء شامل
الدقة:±1 مم
فئة الحماية:IP67
التردد المركزي:80 جيجاهرتز
زاوية الإطلاق:3°
مزود الطاقة:سلكان /DC24V
الغلاف:الألومنيوم / البلاستيك / الفولاذ المقاوم للصدأ
إخراج الإشارة:سلكان /4...20mA/بروتوكول HART
متوسط:صلب، حاوية تخزين، حاوية عملية، تطبيق غبار قوي
نطاق القياس:0.3 م~10/20/30/60/100 م
وصلة العملية:شفة ≥ DN100
درجة حرارة العملية:-40～110℃
ضغط العملية:-0.1～0.3 ميجا باسكال
حجم الهوائي:عدسة هوائي 76 مم (اختياري للتطهير)
مادة الهوائي:PTFE
الدقة:±5 مم
فئة الحماية:IP67
التردد المركزي:80 جيجاهرتز
زاوية الإطلاق:3°
مزود الطاقة:سلكان /DC24V
الغلاف:الألومنيوم/البلاستيك/الفولاذ المقاوم للصدأ
إخراج الإشارة:سلكان /4...20mA/بروتوكول HART
يعتمد الحد الأقصى لارتفاع بكرة التثبيت H max على قطر بكرة التثبيت D وحجم زاوية إطلاق المنتج. سيؤثر توصيل التثبيت الطويل جدًا على أداء الرادار.
| النوع | الوصف |
|---|---|
| (4～20) مللي أمبير/HART (سلكان) | يشترك مزود الطاقة وإشارة تيار الإخراج في كابل محمي ذي قلبين. يرجى الرجوع إلى البيانات الفنية لنطاق جهد الإمداد المحدد. |
| (4～20) مللي أمبير (4 أسلاك/6 أسلاك) | يحتاج مزود الطاقة إلى التشغيل بشكل منفصل، ويستخدم كابل محمي بأربعة نوى لمزود الطاقة وإشارة التيار (يمكن إخراج إشارة التيار وواجهة RS485 في نفس الوقت، ويلزم كابل محمي بستة نوى للإخراج المتزامن). |
| RS485/Modbus | يحتاج مزود الطاقة إلى التشغيل بشكل منفصل، ويستخدم كابل محمي بأربعة نوى لمزود الطاقة والإشارة الرقمية. (يمكن إخراج إشارة التيار وواجهة RS485 في نفس الوقت، ويلزم كابل محمي بستة نوى للإخراج المتزامن). |
يرجى مراعاة متطلبات لوائح التركيبات الكهربائية المحلية!
اتبع اللوائح المحلية لصحة وسلامة الأفراد. يجب أن تكتمل جميع العمليات على المكونات الكهربائية للجهاز بواسطة متخصصين تلقوا تدريباً رسمياً.
يرجى التحقق من لوحة اسم الجهاز للتأكد من أن مواصفات المنتج تلبي متطلباتك. يرجى التأكد من أن جهد الإمداد يتوافق مع المتطلبات الموجودة على لوحة اسم الجهاز.
يلبي هذا الجهاز بشكل كامل متطلبات فئة الحماية IP66/67، يرجى التأكد من مقاومة الماء لرأس ختم الكابل.
كيفية التأكد من أن التثبيت يفي بمتطلبات IP67:
الوحدة بالمليمتر:
الوحدة بالمليمتر:
