Place of Origin:
CHINA
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
Model Number:
KLD804

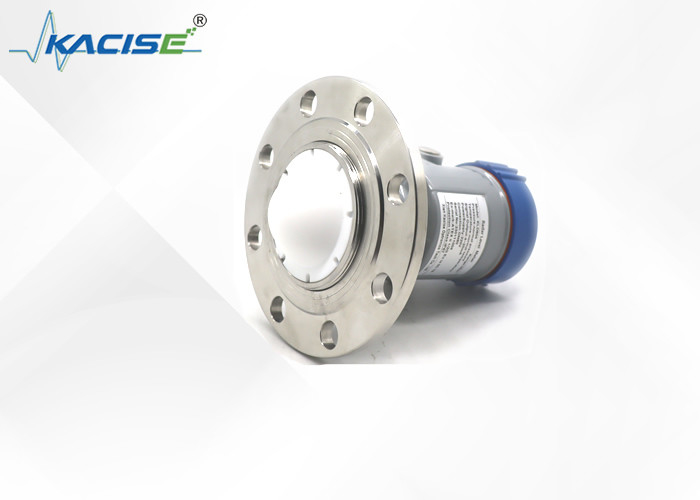

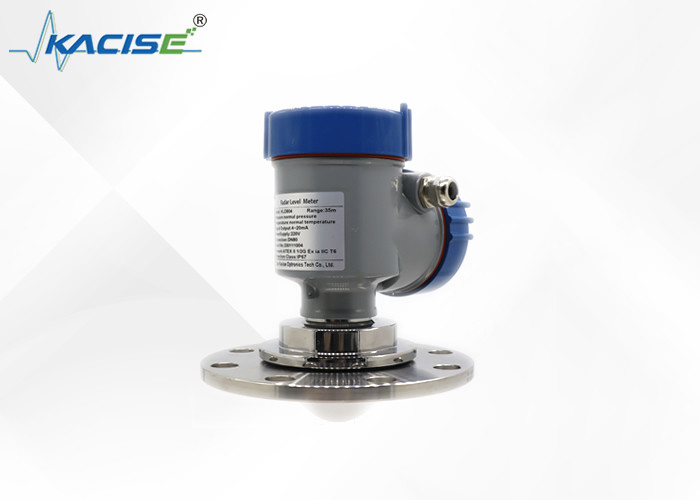

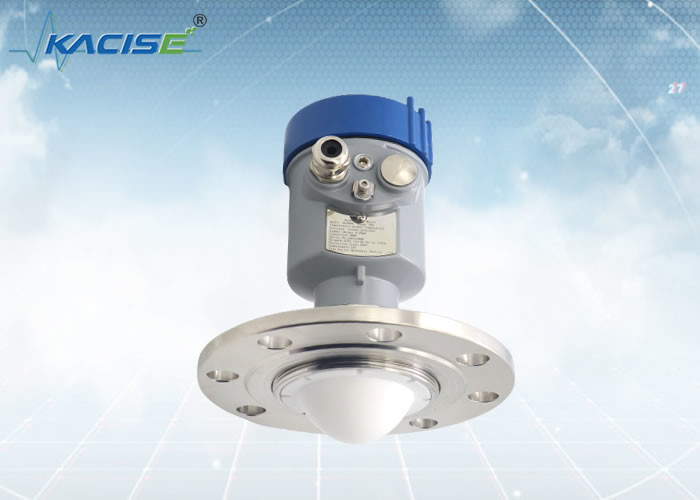

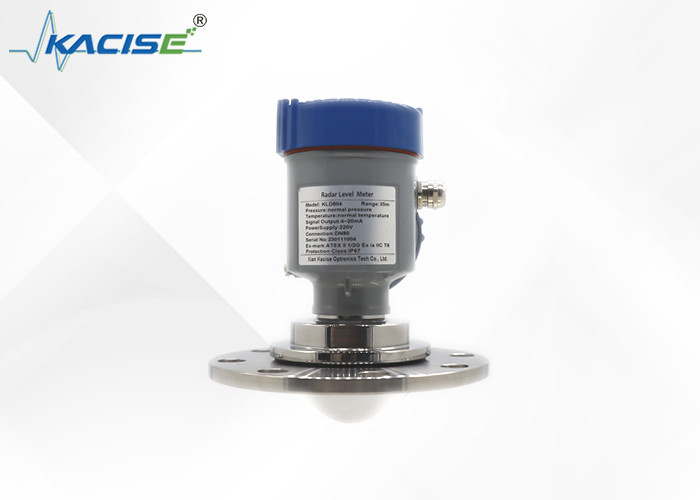

KLD804 رادار مستوى السائل 80ghz جهاز إرسال خزان تخزين السلل رادار مستوى السائل مستشعر
مقدمة
جهاز إرسال مستوى السائل الرادار KLD804 80GHz هو جهاز عالي الكفاءة. تم تصميمه خصيصًا لخزانات تخزين السماد ، وهو يعمل كمستشعر ممتاز لمستوى السائل الرادار.تعمل بمصدر طاقة 15 - 28VDC، فإنه يستخدم تقنية رادار 80GHz لقياس مستويات السائل بدقة، وتوفير بيانات دقيقة وموثوقة للعمليات الصناعية.
السمة
ظروف العمل في الموقع
الجهاز المختبر هو بخار صقل، الذي يستنشق محتوى الماء في الوسط للحصول على الإيثانول مع نقاء أعلى، التحريك متعددة الطبقات، والرغوة 5-6 سم.
الملاحظات: جهاز مستوى السائل المستخدم سابقا هو جهاز إرسال مستوى السائل بمفاصل ضغط مزدوجة، ونتيجة للقياس غير مرضية.
عملية القياس
هذا تحسين لمخطط القياس. لأن منفذ التثبيت للمفاعل محدود و منفذ التثبيت مائل وغير عمودي،يجب تثبيت مقياس مستوى الرادار عمودياً في الأعلى لتحقيق أفضل نتائج القياسفي التثبيت الأولي ، على الرغم من أنه تم تثبيته بشكل قطري ، فإن مقياس مستوى رادار 80G FM له زاوية إطلاق صغيرة نسبيًا ، ولا تتأثر الإشارة بالشفرة المتحركة.بعد التحديث، يمكن قياس المستوى.
|
KLD804
|
الوسيط: سائل قوي وآكل، بخار، رغوة نطاق القياس: 0.1m~10/20/30/60/100m اتصالات العمليات: الجهاز الحدودي ≥ DN50 درجة حرارة العملية: -40~130°C ضغط المعالجة: -0.1~1.0MPa حجم الهوائي: هوائي عدسة 76 ملم مواد الهوائيات: PTFE دقة: ± 1 ملم درجة الحماية: IP67 تردد المركز: 80GHz زاوية الإطلاق: 2 درجة مصدر الطاقة: سلكان /DC24V أربعة أسلاك /DC12 ~ 24V أربعة أسلاك / AC220V الغلاف: الألومنيوم/البلاستيك/الصلب المقاوم للصدأ خروج الإشارة: سلكين / 4... 20mA / بروتوكول هارت أربعة أسلاك 4...20mA/ RS485 Modbus |
بُعد الغلاف
الوحدة بالمم:
طريقة التثبيت
تثبيت الجهاز
عند استخدام تركيب الجهاز، يجب أن تكون المسافة الأدنى بين الجهاز وجدار الخزان 200 ملم.
تثبيت الرفع
ملاحظة: يرجى تجنب الاهتزازات والتداخلات الكهرومغناطيسية القوية والحملات أثناء التثبيت.
طريقة عدم المواءمة:
1- المعايرة عبر الإنترنت: تحتاج إلى معدات عملية في الموقع لوقف الإنتاج.
2معايرة النقطة المرجعية: إعداد المقياس الكامل
3معايرة الكمبيوتر العلوية: مقاومة 250Ω، محول هارت، واجهة USB مطلوبة.
نتائج القياس والتحليل
بعد الاختبار في الموقع ، تم تطبيق جهاز إرسال مستوى الرادار DCRD1000B4 مع تعديل التردد 80Ghz بنجاح على قياس مستوى محلول الإيثانول في البخار ،الذي يتغلب على تأثير البخار، الرغوة، وتحريك على القياس، وتحقيق تأثير القياس مرضية للمستخدمين.
تعتبر شركة شيان كايسيس أوبترونيكس تيك المحدودة نفسها مزودًا ومصنعًا للحلول. نحن نقدم أقصى قدر من المرونة وعرضًا محسّنًا للتكلفة لعملائنا من الشركات الأصلية.
ما يمكننا تقديمه:
تتضمن المجموعة إصدار القشرة المخصص / اللون ، نوع الخيط ((G-Thread / NPT Thread) ، البرنامج المخصص ، الطبعات ، الدليل والكتالوج. إذا كنت مهتمًا بتثبيت جانبك ،وحدة الرادار متاحة بالتأكيد.
