Place of Origin:
CHINA
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
Model Number:
KLD806
فيديو
فيديو

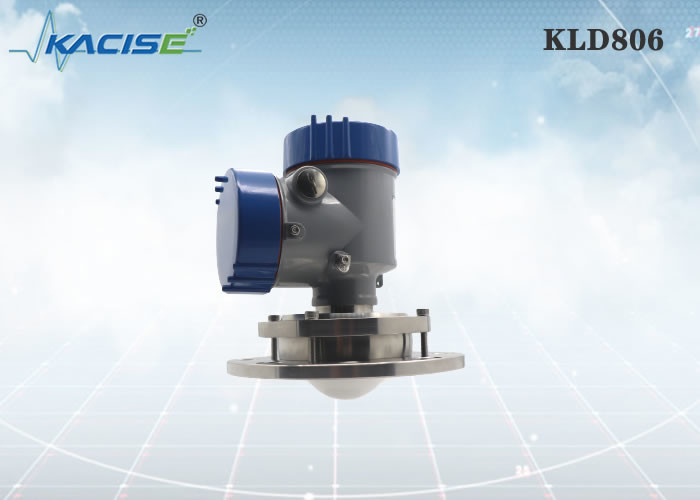

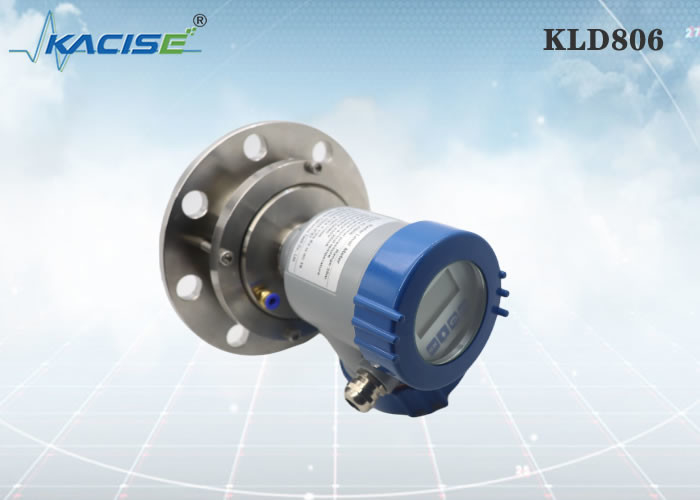

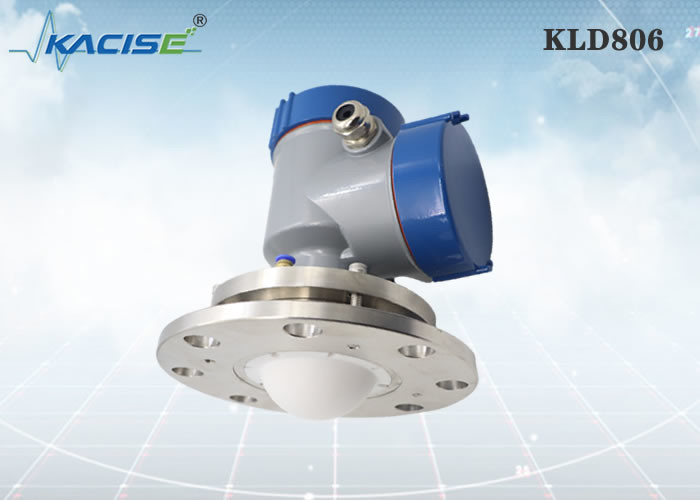

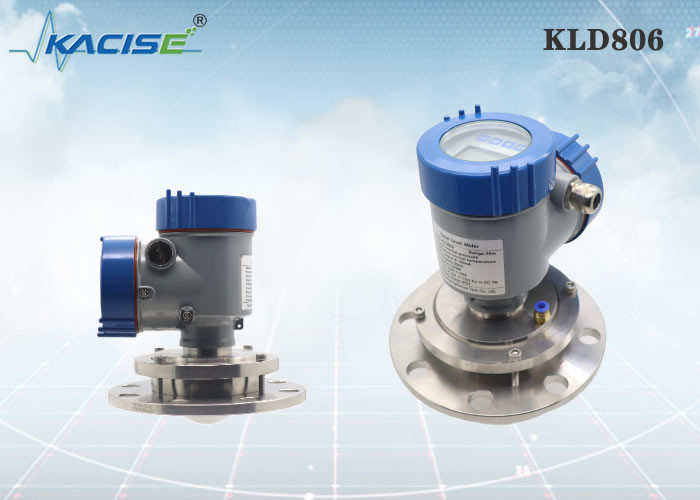

KLD806 مستوى مستشعر رادار الفول مع تثبيت اللحاء و زاوية شعاع صغيرة
مقدمة
زاوية الشعاع
زاوية الشعاع هي زاوية الشعاع التي يصل فيها كثافة طاقة موجة الرادار إلى نصف قيمتها القصوى (3dB عرض).الموجات الدقيقة تصدر إشارات خارج نطاق الشعاع ويمكن أن تنعكس عن طريق الأشياء المتداخلة.
كلما كان حجم الهوائي أكبر وكلما كان زاوية شعاع α أصغر ، كلما تم إنشاء أصداء تدخل أقل.
للحصول على قياسات أكثر دقة ، تجنب تثبيت أي أجهزة داخلية (مثل مفاتيح الحد ، وأجهزة استشعار درجة الحرارة ، والقواعد ، وحلقات الفراغ ، وملفات التدفئة ، والحاجز ، وما إلى ذلك.) ضمن نطاق شعاع الإشارة.
السمة
|
KLD806
|
الوسيط: الصلب، حاوية التخزين، حاوية العملية، تطبيق الغبار القوي نطاق القياس: 0.3m~10/20/30/60/100m اتصالات العملية: الجهاز الحاجز ≥ DN100 درجة حرارة العملية: -40~110°C ضغط المعالجة: -0.1~0.3MPa حجم الهوائي: هوائي عدسة 76 ملم (التطهير اختياري) مواد الهوائيات: PTFE دقة: ± 5 ملم درجة الحماية: IP67 تردد المركز: 80GHz زاوية الإطلاق: 3 درجة مصدر الطاقة: سلكان /DC24V أربعة أسلاك /DC12 ~ 24V أربعة أسلاك / AC220V الغلاف: الألومنيوم/البلاستيك/الصلب المقاوم للصدأ خروج الإشارة: سلكين / 4... 20mA / بروتوكول هارت أربعة أسلاك 4...20mA/ RS485 Modbus |
الأبعاد
التثبيت
متطلبات التثبيت
عند تثبيت الجهاز ، تجنب تثبيته فوق مدخل المواد ، وحاول تجنب الأشياء المختلفة التي تؤثر على الإشارة ، مثل تحريك المراوح ، إلخ.
في ظل ظروف عمل معقدة للغاية، يمكن أن تعمل الآلة بشكل طبيعي إذا لم يكن هناك عقبة في المنطقة التي يبلغ نصف قطرها 20 سم في مركز نقطة التثبيت.
مخطط اتصال التثبيت:
الحد الأقصى لارتفاع الملف التثبيت H max يعتمد على قطر الملف التثبيت D وحجم زاوية إطلاق المنتج.
اتصال التثبيت الطويل سيؤثر على أداء الرادار
الأبعاد
بُعد الغلاف
الوحدة بالمم:
إنتاج:
تعتبر شركة شيان كايسيس أوبترونيكس تيك المحدودة نفسها مزودًا ومصنعًا للحلول. نحن نقدم أقصى قدر من المرونة وعرضًا محسّنًا للتكلفة لعملائنا من الشركات الأصلية.
ما يمكننا تقديمه:
تتضمن المجموعة إصدار القشرة المخصص / اللون ، نوع الخيط ((G-Thread / NPT Thread) ، البرنامج المخصص ، الطبعات ، الدليل والكتالوج. إذا كنت مهتمًا بتثبيت جانبك ،وحدة الرادار متاحة بالتأكيد.
