Place of Origin:
CHINA
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
Model Number:
KLD804
فيديو
فيديو

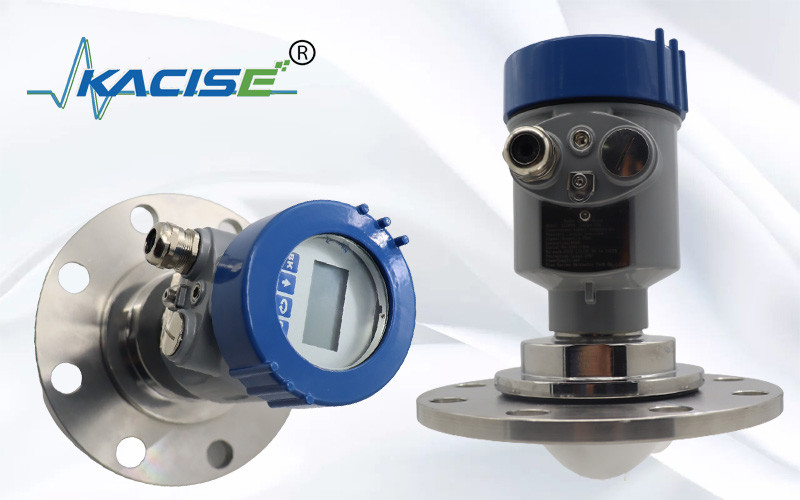

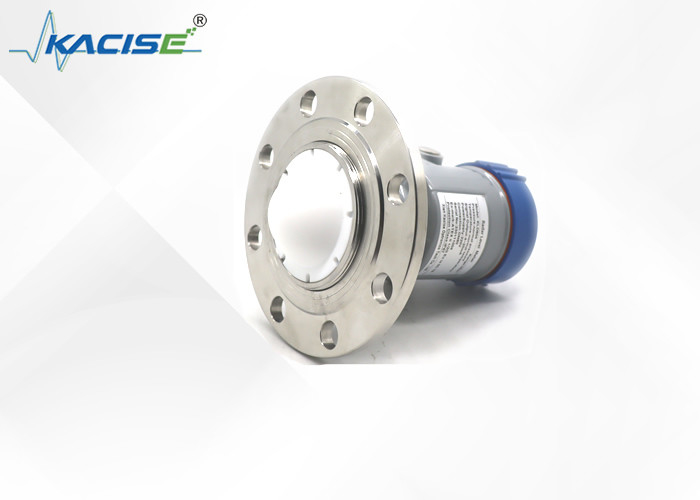

جهاز نقل مستوى الرادار المدمج من طراز كايسيس 80 جيه هرتز KLD804 مستوى الرادار 60m
جهاز إرسال مستوى الرادار المدمج KLD804 من نوع OEM Kacise 80GHz هو جهاز ملحوظ. إنه يعمل كجهاز استشعار مستوى الرادار 60m. مع تردده 80GHz ، فإنه يوفر دقة عالية في الكشف عن المستوى.التصميم المدمج يسمح بسهولة التثبيت والتكاملمثالي للاستخدام الصناعي، ويضمن قياس موثوق ودقيق للمواد المختلفة.
1.بعد المنتج
2مبدأ العمل
هوائي الرادار ينقل نبضة ميكروويف ضيقة سيتم انعكاسها مرة أخرى عند الوصول إلى سطح الوسيط المختبر ثم يتم استقبالها مرة أخرى من قبل نظام الهوائي.يتم نقل الإشارات إلى الدائرة الكهربائية ثم تحويلها إلى إشارات مستوىوبما أن سرعة انتقال الميكروويف سريعة جدا، فإن الوقت المستخدم لنقل الميكروويف إلى سطح الوسط الذي تم اختباره ومن ثم انعكاسه مرة أخرى هو تقريبا 0.
3الخصائص التقنية
رادار الموجة المليمترية ، يمكن أن يصل دقة القياس إلى ± 2 ملم ، والحد الأدنى للمساحة العمياء للقياس هو 0.05 م.
- الحجم الأصغر للهوائي يرضي قياس المزيد من ظروف العمل.
- مجموعة متنوعة من هوائيات العدسات، زوايا إطلاق أصغر، طاقة أكثر تركيزا، إشارات صدى أقوى، وموثوقية أعلى من منتجات الرادار الأخرى في نفس الظروف الصناعية والتعدينية.
لديها اختراق أقوى ويمكن استخدامها بشكل طبيعي في حالة الالتصاق والتكثيف.
نطاق الإشارة الديناميكية أكبر ، وقياس الوسائط الثابتة الكهربائية المنخفضة أكثر استقرارا.
- أوضاع قياس متعددة، استجابة الرادار في وضع قياس سريع
4المواصفات التقنية واختيارات النماذج
| النموذج | KLD804 |
| متوسطة | سائل قوي ومرضى، بخار، رغوة |
| نطاق القياس | 0.1m~10/20/30/60/100m |
| اتصال العملية | الحافة ≥ DN50 |
| درجة حرارة العملية |
-40 ≈ 130 درجة مئوية |
| ضغط العملية | -0.1 ∼1.0MPa |
| حجم الهوائي | هوائي عدسة 76 ملم |
| مواد الهوائيات | PTFE |
| الدقة | ± 1 ملم |
| فئة الحماية | P67 |
| تردد المركز | 80 غيغاهرتز |
| زاوية الإطلاق | 2° |
| إمدادات الطاقة | سلكان / DC24V / أربعة سلاسل / DC12 ~ 24V / أربعة سلاسل / AC220V |
| الغلاف |
الألومنيوم/البلاستيك/الفولاذ المقاوم للصدأ |
| مخرج الإشارة | سلكين / 4...20mA / بروتوكول هارت أربعة سلاسل / 4...20mA / RS485 مودبوس |
| قطر هوائي العدسة |
Φ32mm عدسة الهوائي |
Φ42mm عدسة الهوائي |
Φ76mm عدسة الهوائي |
Φ74.7mm العدسة الهوائية |
| زاوية الشعاع | 7° | 6° | 3° | 3° |
كلما كان حجم الهوائي أكبر وكلما كان زاوية شعاع α أصغر ، كلما تم إنشاء أصداء تدخل أقل.
للحصول على قياسات أكثر دقة ، تجنب تثبيت أي أجهزة داخلية (مثل مفاتيح الحد ، وأجهزة استشعار درجة الحرارة ، والقواعد ، وحلقات الفراغ ، وملفات التسخين ، والحاجز ، وما إلى ذلك.) ضمن نطاق شعاع الإشارة.
