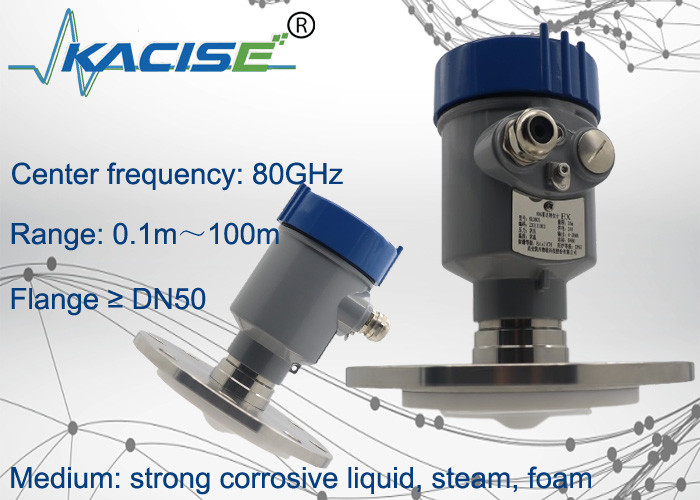

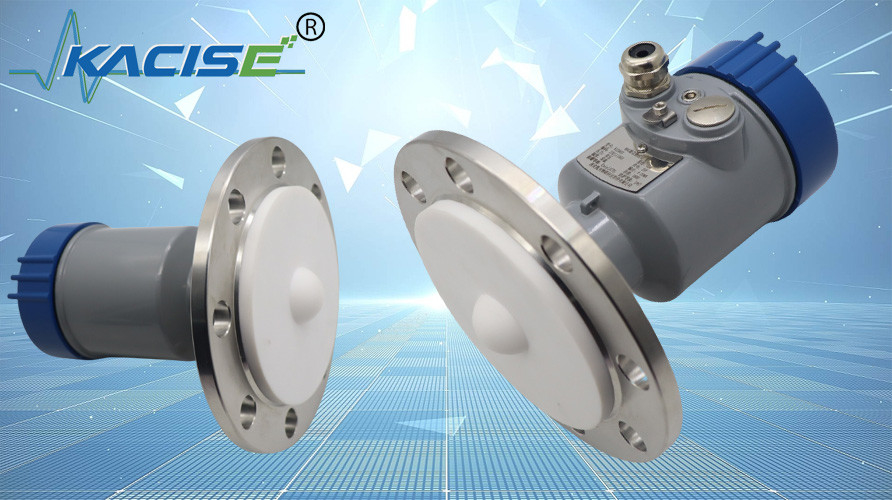

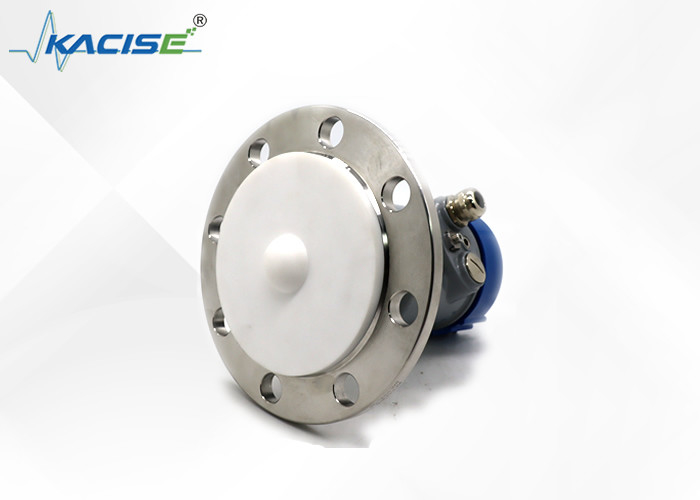

Steam 20m Non Contact Radar Level Gauge OEM RS485 Radar Level Gauge

 5متطلبات التثبيت
عند تثبيت الجهاز ، تجنب تثبيته فوق مدخل المواد ، وحاول تجنب الأشياء المختلفة التي تؤثر على الإشارة ، مثل تحريك المراوح ، إلخ.

6. الاتصال الكهربائي
إمدادات الطاقة
(4×20) mA/HART ((2 سلك)
إشارة مصدر الطاقة والتيار الخارجي تتشارك كابل محمي من اثنين من النواة. يرجى الرجوع إلى البيانات التقنية لمجموعة الجهد المحددة.

(4×20) mA ((4 سلك/6 سلك)
إمدادات الكهرباء تحتاج إلى إمدادات منفصلةو يتم استخدام كابل محمي من أربعة نواة لتزويد الطاقة وإشارة التيار (يمكن إخراج إشارة التيار والواجهة RS485 في نفس الوقت، ويتطلب كابل محمي من ستة نواة للخروج في وقت واحد).

RS485/Modbus
يجب أن يتم تشغيل مصدر الطاقة بشكل منفصل ، ويتم استخدام كابل محمي من أربعة نواة لتزويد الطاقة والإشارة الرقمية. (يمكن إخراج الإشارة الحالية وواجهة RS485 في نفس الوقت,ويتطلب كابل محمي من ستة نواة للخروج في وقت واحد).

7.الارتباط

8دليل السلامة
الرجاء مراعاة متطلبات اللوائح المحلية للتركيبات الكهربائية اتبع اللوائح المحلية للصحة والسلامة للموظفينجميع العمليات على المكونات الكهربائية للأداة يجب أن تتم من قبل المهنيين الذين تلقوا تدريبا رسمياالرجاء التحقق من لوحة اسم الآلة للتأكد من أن مواصفات المنتج تلبي متطلباتك.يرجى التأكد من أن فولتاج إمدادات الطاقة يتفق مع المتطلبات المذكورة على لوحة اسم الآلة.
9درجة الحماية
هذا الجهاز يفي بالكامل بمتطلبات درجة الحماية IP66/67، يرجى ضمان مقاومة المياه لرأس ختم الكابل. كما هو موضح أدناه:

كيفية التأكد من أن المنشأة تلبي متطلبات IP67:
تأكد من أن رأس الختم لم يتضرر
تأكد من أن الكابل لم يتضرر
يرجى التأكد من أن الكابلات المستخدمة تلبي متطلبات لوائح الاتصال الكهربائي.
قبل الدخول في الواجهة الكهربائية ، ثني الكابل لأسفل لضمان أن الماء لن يتدفق إلى المنزل ، انظر 1
الرجاء تشديد الغدة الكابل، انظر 2
الرجاء توصيل الواجهة الكهربائية غير المستخدمة بمغلقة عمياء، انظر 3
10خطية المستشعر
زاوية الشعاع
زاوية الشعاع هي زاوية الشعاع التي يصل فيها كثافة طاقة موجة الرادار إلى نصف قيمتها القصوى (عرض 3dB).الموجات الدقيقة تصدر إشارات خارج نطاق الشعاع ويمكن أن تنعكس عن طريق الأشياء المتداخلة.




 كلما كان حجم الهوائي أكبر وكلما كان زاوية شعاع α أصغر ، كلما تم إنشاء أصداء تدخل أقل.
للحصول على قياسات أكثر دقة ، تجنب تثبيت أي أجهزة داخلية (مثل مفاتيح الحد ، وأجهزة استشعار درجة الحرارة ، والقواعد ، وحلقات الفراغ ، وملفات التسخين ، والحاجز ، وما إلى ذلك.) ضمن نطاق شعاع الإشارة.
