Place of Origin:
CHINA
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
Model Number:
KLD802
| السمة | القيمة |
|---|---|
| التردد | 80 جيجاهرتز |
| الإخراج | سلكان / 4...20mA / بروتوكول HART |
| مضاد للانفجار | Exia IIC T6 Ga / Exd ia IIC T6 Gb |
| الحماية | IP67 |
| النطاق | 0.1 متر ~ 100 متر |
| الوسط | سائل غير قابل للتآكل، سائل متآكل قليلاً |
| ضغط العملية | -0.1 ~ 1.6 ميجا باسكال |
| مصدر الطاقة | سلكان / DC24V أربعة أسلاك / DC12 ~ 24V أربعة أسلاك / AC220V |

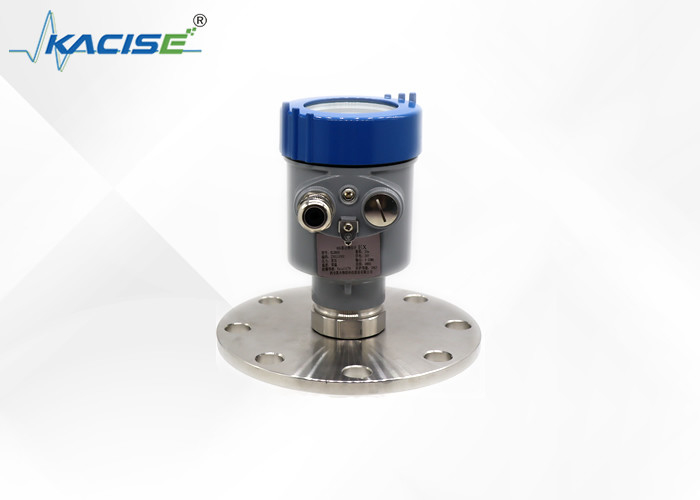

يعتمد مقياس مستوى الرادار KLD802 80G تقنية الموجة المستمرة المعدلة التردد (FMCW). تنبعث الهوائي إشارة رادار FM عالية التردد، ويزداد تردد إشارة الرادار خطيًا. يتم استقبال إشارة الرادار المرسلة بواسطة نفس الهوائي بعد انعكاسها بواسطة الوسط المقاس.
يرسل هوائي الرادار نبضة ميكروويف ضيقة تنعكس مرة أخرى عند الوصول إلى سطح الوسط الذي تم اختباره ثم يتم استقبالها مرة أخرى بواسطة نظام الهوائي. يجب إرسال الإشارات إلى الدائرة الكهربائية ثم تحويلها إلى إشارات مستوى.
| النموذج | KLD802 |
|---|---|
| الوسط | سائل غير قابل للتآكل، سائل متآكل قليلاً |
| نطاق القياس | 0.1 متر ~ 10/20/30/60/100 متر |
| وصلة العملية | شفة ≥ DN80 |
| درجة حرارة العملية | -40 ~ 110 درجة مئوية |
| ضغط العملية | -0.1 ~ 1.6 ميجا باسكال |

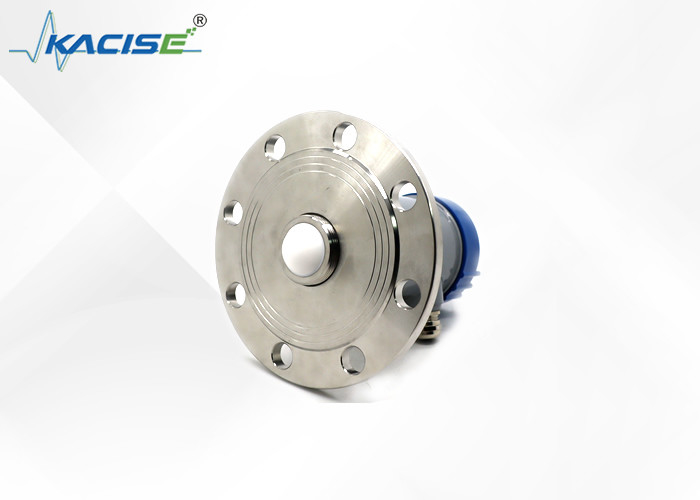

| حجم الهوائي | هوائي عدسة 32 مم |
| مادة الهوائي | PTFE |
| الدقة | ± 1 مم (النطاق أقل من 35 مترًا) ± 5 مم (النطاق بين 35 مترًا و 100 متر) |
| فئة الحماية | P67 |
| التردد المركزي | 80 جيجاهرتز |
| زاوية الإطلاق | 3 درجة |
| مصدر الطاقة | سلكان / DC24V / أربعة أسلاك / DC12 ~ 24V / أربعة أسلاك / AC220V |
| الغلاف | الألومنيوم / البلاستيك / الفولاذ المقاوم للصدأ |
| إخراج الإشارة | سلكان / 4...20mA / بروتوكول HART أربعة أسلاك / 4...20mA / RS485 Modbus |
عند تثبيت الجهاز، تجنب تثبيته فوق مدخل المادة، وحاول تجنب الأشياء المختلفة التي تؤثر على الإشارة، مثل أذرع التحريك.
مصدر الطاقة (4 ~ 20) مللي أمبير / HART (سلكان):يشترك مصدر الطاقة وإشارة التيار الخارج في كابل محمي ذي قلبين.
(4 ~ 20) مللي أمبير (4 أسلاك / 6 أسلاك):يحتاج مصدر الطاقة إلى التشغيل بشكل منفصل، ويتم استخدام كابل محمي بأربعة نوى لمصدر الطاقة وإشارة التيار.
RS485 / Modbus:يحتاج مصدر الطاقة إلى التشغيل بشكل منفصل، ويتم استخدام كابل محمي بأربعة نوى لمصدر الطاقة والإشارة الرقمية.
يرجى مراعاة متطلبات لوائح التركيبات الكهربائية المحلية! اتبع اللوائح المحلية لصحة وسلامة الأفراد. يجب أن تكتمل جميع العمليات على المكونات الكهربائية للجهاز بواسطة متخصصين تلقوا تدريباً رسمياً.
يتوافق هذا الجهاز تمامًا مع متطلبات فئة الحماية IP66 / 67. يرجى التأكد من مقاومة الماء لرأس ختم الكابل.
زاوية الشعاع هي زاوية الشعاع التي تصل فيها كثافة طاقة موجة الرادار إلى نصف قيمتها القصوى (عرض 3 ديسيبل). تبعث الموجات الدقيقة إشارات خارج نطاق الشعاع ويمكن أن تنعكس بواسطة الأشياء المتداخلة.
