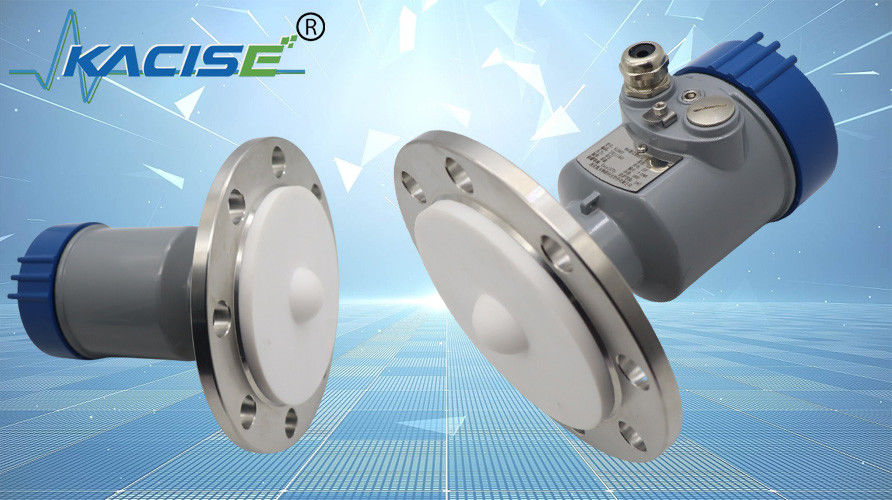

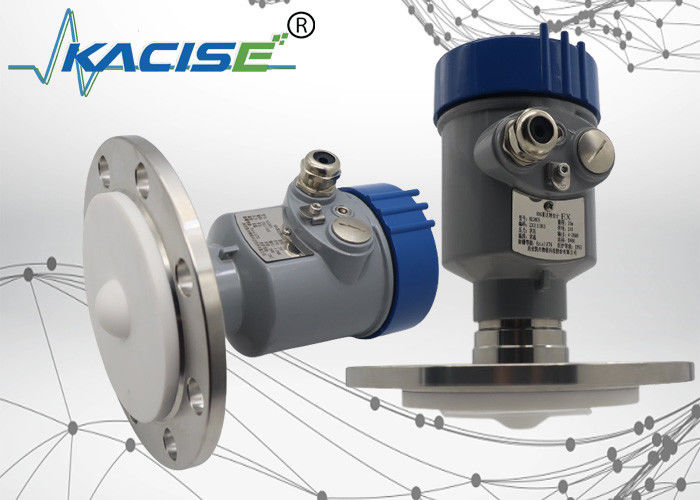

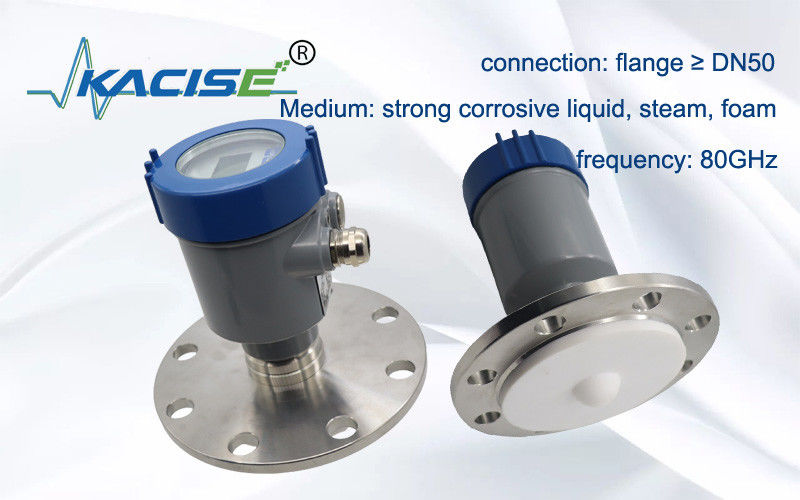

KLD803 مستوى مستشعر رادار غير اتصال 80GHz مع RS485 Modbus للسوائل القوية التآكلية

KLD803 مستوى الرادار بدون اتصال مستشعر OEM RS485 مقياس مستوى الرادار لسائل قوي التآكل

يتبنى مقياس مستوى الرادار KLD803 80G تقنية موجة مستمرة معدلة التردد (FMCW). ينبعث من الهوائي إشارة رادار FM عالية التردد ، ويزداد تردد إشارة الرادار بشكل خطي.يتم استلام إشارة الرادار المنقولة من قبل نفس الهوائي بعد انعكاسها من قبل الوسط المقاس.الفرق بين تردد الإشارة المرسلة وتردد الإشارة المستلمة متناسب مع المسافة المقاسةيتم إخضاع إشارة الفرق الترددي التي تم جمعها لتحويل فورير السريع (FFT) للحصول على طيف الصدى المنعكس ،ويتم حساب المسافة إلى الهدف الذي سيتم قياسه على أساس هذا.

بعد المنتج

مبدأ العمل

هوائي الرادار ينقل نبضات الميكروويف الضيقة التي سوف تعكس مرة أخرى عند الوصول إلى سطح الوسيط الذي تم اختباره ثم يتم استقبالها مرة أخرى من قبل نظام الهوائي.يتم نقل الإشارات إلى الدائرة الكهربائية ثم تحويلها إلى إشارات مستوىوبما أن سرعة انتقال الميكروويف سريعة جدا، فإن الوقت المستخدم لنقل الميكروويف إلى سطح الوسط الذي تم اختباره ومن ثم انعكاسه مرة أخرى هو تقريبا 0.

الخصائص التقنية

• رادار الموجة المليمترية ، يمكن أن يصل دقة القياس إلى ± 2 ملم ، والحد الأدنى للمساحة العمياء للقياس هو 0.05 م.
• حجم الهوائي الأصغر يرضي قياس المزيد من ظروف العمل.
• مجموعة متنوعة من هوائيات العدسات، زوايا إطلاق أصغر، طاقة أكثر تركيزًا، إشارات صدى أقوى، وموثوقية أعلى من منتجات الرادار الأخرى في نفس الظروف الصناعية والتعدينية.
• لديه اختراق أقوى ويمكن استخدامه بشكل طبيعي في حالة الالتصاق والتكثيف.
• نطاق الإشارة الديناميكية أكبر ، وقياس الوسائط الثابتة الكهربائية المنخفضة أكثر استقرارا.
• أنماط قياس متعددة، استجابة الرادار في وضع قياس سريع

المواصفات التقنية واختيارات النماذج

متطلبات التثبيت

عند تثبيت الجهاز ، تجنب تثبيته فوق مدخل المواد ، وحاول تجنب الأشياء المختلفة التي تؤثر على الإشارة ، مثل تحريك المراوح ، إلخ.

الاتصال الكهربائي

إمدادات الطاقة
(4×20) mA/HART ((2 سلك)
إشارة مصدر الطاقة والتيار الخارجي تتشارك كابل محمي من اثنين من النواة. يرجى الرجوع إلى البيانات التقنية لمجموعة الجهد المحددة.
(4×20) mA ((4 سلك/6 سلك)
إمدادات الكهرباء تحتاج إلى إمدادات منفصلةو يتم استخدام كابل محمي من أربعة نواة لمصدر الطاقة وإشارة التيار (يمكن إخراج الإشارة الحالية وواجهة RS485 في نفس الوقت، ويتطلب كابل محمي من ستة نواة للخروج في وقت واحد).
RS485/Modbus
يجب أن يتم تشغيل مصدر الطاقة بشكل منفصل ، ويتم استخدام كابل محمي من أربعة نواة لتزويد الطاقة والإشارة الرقمية. (يمكن إخراج الإشارة الحالية وواجهة RS485 في نفس الوقت,ويتطلب كابل محمي من ستة نواة للخروج في وقت واحد).

الاتصال

دليل السلامة

الرجاء مراعاة متطلبات اللوائح المحلية للتركيبات الكهربائية! اتبع اللوائح المحلية للصحة وسلامة الموظفين.جميع العمليات على المكونات الكهربائية للأداة يجب أن يتم من قبل المهنيين الذين تلقى تدريبا رسمياالرجاء التحقق من لوحة اسم الآلة للتأكد من أن مواصفات المنتج تلبي متطلباتك.يرجى التأكد من أن فولتاج إمدادات الطاقة يتفق مع المتطلبات المذكورة على لوحة اسم الآلة.

درجة الحماية

هذا الجهاز يفي بالكامل بمتطلبات درجة الحماية IP66/67، يرجى ضمان مقاومة المياه لرأس ختم الكابل. كما هو موضح أدناه:

كيفية التأكد من أن المنشأة تلبي متطلبات IP67:
تأكد من أن رأس الختم لم يتضرر
تأكد من أن الكابل لم يتضرر
يرجى التأكد من أن الكابلات المستخدمة تلبي متطلبات لوائح الاتصال الكهربائي.
قبل الدخول في الواجهة الكهربائية، ينحني الكابل لأسفل لضمان أن الماء لن يتدفق إلى المنزل، انظر 1
الرجاء تشديد الغدة الكابل، انظر 2
الرجاء توصيل الواجهة الكهربائية غير المستخدمة بمغلقة عمياء، انظر 3

خطية أجهزة الاستشعار

زاوية الشعاع
زاوية الشعاع هي زاوية الشعاع التي يصل فيها كثافة طاقة موجة الرادار إلى نصف قيمتها القصوى (عرض 3dB).الموجات الدقيقة تصدر إشارات خارج نطاق الشعاع ويمكن أن تنعكس بواسطة الأشياء المتداخلة.

كلما كان حجم الهوائي أكبر وكلما كان زاوية شعاع α أصغر ، كلما تم إنشاء أصداء تدخل أقل.
للحصول على قياسات أكثر دقة ، تجنب تثبيت أي أجهزة داخلية (مثل مفاتيح الحد ، وأجهزة استشعار درجة الحرارة ، والقواعد ، وحلقات الفراغ ، وملفات التسخين ، والحاجز ، وما إلى ذلك.) ضمن نطاق شعاع الإشارة.
