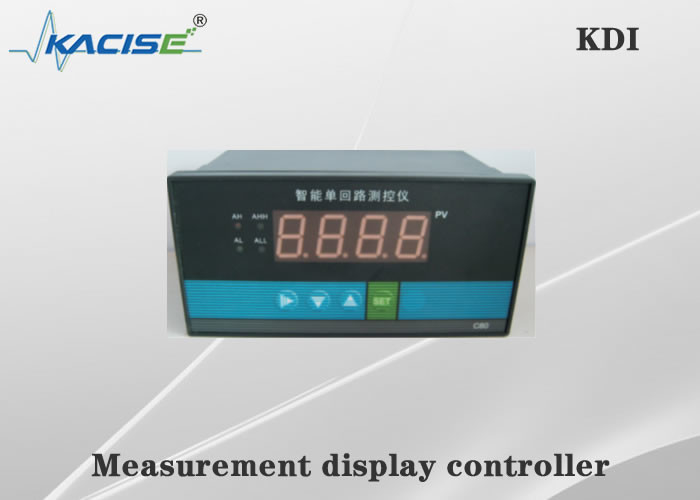

تحكم العرض الرقمي من سلسلة KDI يدعم الاتصالات الشبكة متعددة الآلات
مقدمة
جهاز تحكم العرض من سلسلة KDI متعدد الاستخدامات لقياس ومراقبة درجات الحرارة والضغوط ومستويات السائل والأطوال ، إلخ. يتم استخدام ميكرو معالج للمعالجة الرقمية ،ضمان تصحيح خطي دقيق للغاية للإشارات غير الخطية.

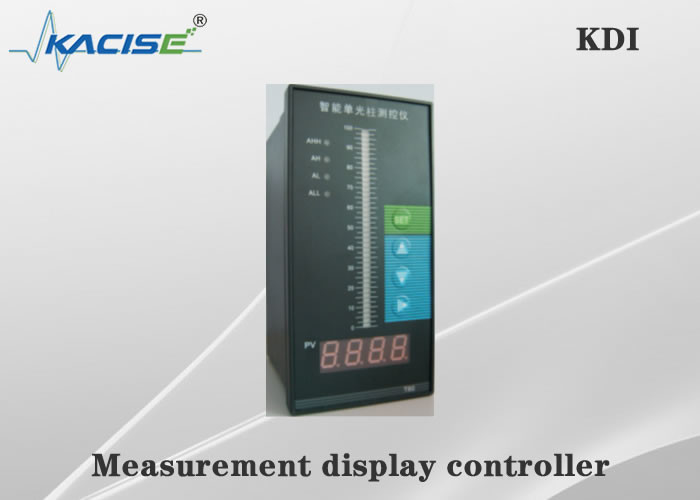

إنه يجمع بين الشاشة الرقمية والشاشة التناظريةفي حين أن عمود الضوء من 40 سطرا يوفر عرض واضح وبديهي لمقارنة بسيطة للمعلمات.
يمكن للمستخدمين الوصول إلى إعدادات المعايير الداخلية مثل نوع المدخلات و معايير الاتصالات. يمكن إدخال أرقام مؤشر متعددة وتبديلها عبر الإنترنت دون تغيير القفز أو إيقاف تشغيل،بفضل التقنية المتقدمة.
يدعم المتحكم الاتصالات متعددة الآلات مع وظائف متسلسلة قياسية ثنائية الاتجاه (RS - 232C ، إلخ) ومعدلات البود قابلة للتعديل (300 - 9600bps).يمكنه التواصل مع أجهزة مثل الحواسيب و PLC لتشكيل نظام ذكيمع جمع البيانات وبرمجيات التحكم الصناعية الصينية، ويمكن بسهولة تحقيق إدارة الشبكة بين أدوات متعددة وأجهزة الكمبيوتر المضيفة.
الخصائص
· مفهوم جديد للتنسيق الآلي الرقمي للحاسوب
· عرض قياس واضح وواضح
· دعم الاتصالات الشبكة متعددة الآلات، ويمكن تعيين بروتوكول الاتصالات بحرية
· واجهة محددة من قبل المستخدم مفتوحة بالكامل
· تعيين المعلمات إيقاف التشغيل الاحتفاظ الدائم وقفل كلمة المرور المعلم
· تعويض التقاطع البارد الرقمي بالكامل
· حجم الهيكل الخارجي متعدد الأحجام
· وضع التبديل في إمدادات الطاقة المتغيرة والمتغيرة
المعلمات
تطابق مع مستشعر درجة حرارة المؤشر القياسي:
| إشارة الدخول |
فهرسة لا، لا، لا |
القرار | جهاز استشعار | النطاق |
| ب | 1 |
البلاتين30-البلاتين6الروديوم
|
400~1800 درجة مئوية | |
| S | 1 | البلاتين10-البلاتين | 0 ≈ 1600 درجة مئوية | |
| ك | 1 | النيكل الكروم النيكل السيليكون | 0°1300°C | |
| E | 1 |
النيكل الكروم-كونستانتان
|
0 ≈ 1000 درجة مئوية | |
| ج | 1 |
الحديد الكونستانتان
|
0 ≈ 1200 درجة مئوية | |
| T | 0.1 |
النحاس-كونستانتان
|
-199.9~3200°C | |
| - نعم | 1 |
التونغستين3-التونغستن25
|
0°2300°C | |
| Pt100 | 1 | المقاومة الحرارية للبلاتين R0= 100Ω | -199 ∼650 درجة مئوية | |
| Pt100 | 0.1 | المقاومة الحرارية للبلاتين R0= 100Ω | -199.9~320.0°C | |
| Cu50 | 0.1 | المقاومة الحرارية للنحاس R0= 50Ω | -50.0150.0°C |
مع جهاز إرسال إشارة قياسي:
| إشارة الدخول |
الإشارة القياسية النطاق |
مقاومة المدخل | جهاز إرسال متطابق | نطاق القياس |
|
إشارة مختلفة mV 010mA 4×20mA 0-5 فولت 1 ′′5 فولت 30×350Ω |
≥10MΩ ≤ 250Ω ≤ 250Ω ≥ 250KΩ ≥ 250KΩ |
جهاز إرسال القاعة متوافق مع أداة من نوع DDZ-II متوافق مع أداة من نوع DDZ-III متوافق مع أداة من نوع DDZ-II متوافق مع أداة من نوع DDZ-III متوافق مع المقاومات الضغطية عن بعد |
تم تعيينها وفقا لاحتياجات المستخدم.
النطاق: -19999999 |
المعلمات التقنية الرئيسية
| إشارة الدخول | التناظرية |
المقاومة: المقاومة الحرارية القياسية (مقاومة الضغط عن بعد مثل Pt100 ، Cu50)
الأزواج الكهربائية: الأزواج الحرارية القياسية (B ، S ، K ، E ، J ، T ، WRe ، إلخ)
التيار: 0 ~ 10mA ، 4 ~ 20mA ، 0 ~ 20mA ، الخ (معوقة المدخل ≤ 250Ω) |
| نطاق القياس | -1999~9999 | |
| الدقة | 00.2% FS ± 1 أو 0.5% FS ± 1 | |
| القرار | 101، 0.01 أو 0.001 | |
| تعويض الحرارة | 0 ~ 50 | |
| طريقة العرض |
-19999~9999 عرض القيمة المقاسة -19999~9999 عرض القيمة المحددة 0~100% من قيمة القياس على شاشة عمود الضوء عرض حالة تشغيل LED |
|
| دقة عمود الضوء | دقة عرض عمود الضوء هي 1% | |
| طريقة التحكم | وضع ON / OFF مع رد فعل عكس | |
| إشارة الخروج |
التناظرية الناتج
|
التيار المستمر 0-5 فولت (قدرة الحمل ≤ 250Ω) DC 1 ~ 5V (قدرة الحمل ≤ 250Ω) DC 0 ~ 10mA (قدرة الحمل ≤ 750Ω) DC 4 ~ 20mA (قدرة الحمل ≤ 500Ω) |
|
التبديل الناتج
|
مخرج التحكم في الإرسال - الإرسال ON / OFF مع رد فعل عكس طاقة الاتصال: AC220V / 3A ؛ DC24V / 6A (حمل المقاومة)
إخراج السيليكون القابل للسيطرة - SCR (نبض الصفر القابل للسيطرة) ، يمكن تشغيل السيليكون القابل للسيطرة: 400V / 100A
مخرج رله الحالة الصلبة - SSR (إشارة التحكم في رله الحالة الصلبة) ، 6 ~ 24 / 30mA (لا يمكن ضبط الجهد) |
|
|
التواصل الناتج
|
وضع الواجهة - واجهة الاتصالات الثنائية المتسلسلة القياسية: RS-485 ، RS-232C ، RS-422 ، إلخ. | |
| إنتاج الغذاء | DC24V، قدرة الحمل ≤30mA | |
| طريقة التحكم |
اختيار 1 ~ 4 تحكم الحد، إشارة LED. وضع التحكم هو رله ON / OFF مع رد فعل (يمكن للمستخدم تعيينها بحرية)
|
|
| دقة التحكم | ± 1 | |
| وضع الإنذار | يمكنك تحديد 1 ~ 4 حد إنذار، مؤشر LED. وضع التحكم هو رله ON / OFF مع رد فعل (يمكن للمستخدم تعيينها بحرية) | |
| دقة الإنذار | ± 1 | |
| تعويض الحرارة | تعويض الحرارة الرقمية التلقائي 0 ̊5 ̊C | |
| إعداد المعلمات |
• نوع اللمس لوحة الضغط على مفتاح الإعداد الرقمي • يتم الاحتفاظ بقيمة إعداد المعلمات بشكل دائم عند إيقاف تشغيل • قيمة إعداد المعلمات قفل كلمة المرور |
|
| طريقة الحماية |
• إنذار انقطاع حلقة الدخول (عندما يتم إدخال العامل الحراري أو المقاومة) ، مخرج الإرسال ، إشارة LED • إنذار الدخول فوق / تحت النطاق • إعادة تعيين الطاقة تحت الجهد التلقائي • العمل بشكل غير طبيعي إعادة التشغيل التلقائي (كلب مراقبة) |
|
| التواصل عبر الإنترنت | بروتوكول الاتصال هو نظام سلكي ، نظام سلكي ثلاثي أو نظام أربعة أسلاك (على سبيل المثال RS485 ، RS232C ، RS422 ، وما إلى ذلك) يمكن أن يطلبها المستخدم بشكل خاص.يمكن تعيين معدل البود من 300 إلى 9 6 0 0 bps بحرية من قبل المعلمات الداخلية للمعداتيتم فصل الواجهة والوحدة الرئيسية بواسطة الكهرباء الضوئية ، ويمكن أن تصل مسافة الاتصال إلى 1.2 كم. يعتمد النظام على وضع الاتصال بين السيد والعبيد.حلقة التحكم بأكملها تحتاج فقط واحد اثنين (ثلاثة، أربعة) الكابل الأساسي، والتي يمكن أن تحقق الاتصال مع جهاز الكمبيوتر المضيف. جهاز الكمبيوتر العلوي يمكن الاتصال رقم الجهاز التي حددها المستخدم، والاتصال بموقع كل أداة في أي وقت. البيانات،ويمكن استخدامه لتحديد المعلمات الداخلية للمعداتمجهزة بمجموعة بيانات وبرمجيات التحكم الصناعي، يمكن أن تحقق الاتصال عبر الإنترنت بين أدوات متعددة وأجهزة كمبيوتر صغيرة واحدة أو أكثر. | |
| بيئة الاستخدام |
• درجة حرارة المحيط 0-5 0°C • الرطوبة النسبية ≤ 85 RH • تجنب الغازات القوية |
|
| إمدادات الطاقة |
النوع الطبيعي: • مصدر طاقة خطي C 220 V + 10 - 15 ٪ (50 Hz ± 2 Hz) النوع الخاص: • طاقة التبديل C 90 ~ 260 فولت • D C 24 فولت ± 2 فولت - إغلاق مصدر الطاقة |
|
| استهلاك الطاقة |
• ≤5 واط (إمدادات الطاقة الخطية A C 220 فولت) • ≤4 واط (A C 90 فولت ~ 265 فولت مصدر الطاقة المفتاح) • ≤4 واط (إمدادات الطاقة D C 4 فولت) |
|
| الوزن | 420g (طاقة خطية AC220V) | |
الأبعاد
حجم فتحة المقابس (بالمم)
- سلسلة C80.T880 (النوع الأفقي)
- سلسلة C40 (النوع الأفقي)
- سلسلة C70 (النوع الأفقي)
- سلسلة C10 (النوع الأفقي)
-S80.ST80 السلسلة (عمودية)
- سلسلة S40 (عمودي)
-سلسلة C90
معلومات الطلب
| النموذج | الرمز | الوصف | |||||||||
| الولد... | |||||||||||
| ميزة المظهر |
ج S |
جهاز عرض أفقي (ملاحظة 1) أداة العرض العمودي (ملاحظة 1) |
|||||||||
| الأبعاد |
1 4 7 8 9 |
48 × 48 ملم 96 × 48 ملم (أفقي) 48 × 96 ملم (عمودي) 72 × 72 ملم 160 × 80 ملم (أفقي) 80 × 160 ملم ((عمودي) 96 × 96 ملم |
|||||||||
| التحكم |
01 03 04 |
شاشة قياس مراقبة الحد المزدوج أربعة أجهزة تحكم الحد أو أربعة أجهزة إخراج إنذار الحد (الملاحظة 2) |
|||||||||
| طريقة التواصل | انظر "طريقة التواصل" | ||||||||||
| الناتج | انظر "طريقة إخراج الأداة" | ||||||||||
| المدخلات | انظر "رمز اختيار نوع الإدخال" | ||||||||||
| طريقة الإنذار الأولى |
ن هـ (ل) |
لا يوجد إنذار (يمكن حذفها) تحكم الحد الأعلى / إنذار (أربعة تحكم الحد / إنذار 2H ملاحظة 2) تحكم الحد الأدنى / إنذار (أربعة تحكم الحد / إنذار 2L ملاحظة 2) |
|||||||||
| طريقة الإنذار الثانية |
ن هـ (ل) |
لا يوجد إنذار (يمكن حذفها) تحكم الحد الأعلى / إنذار (أربعة تحكم الحد / إنذار 2H ملاحظة 2) تحكم الحد الأدنى / إنذار (أربعة تحكم الحد / إنذار 2L ملاحظة 2) |
|||||||||
| إنتاج الغذاء | (ب) | مخرج تغذية DC24V | |||||||||
| إمدادات الطاقة |
W T |
إمدادات الطاقة DC24V إمدادات الطاقة AC90 ~ 265V (إمدادات الطاقة التبديلية) إمدادات الطاقة AC220V (يمكن حذف إمدادات الطاقة الخطية) |
|||||||||
