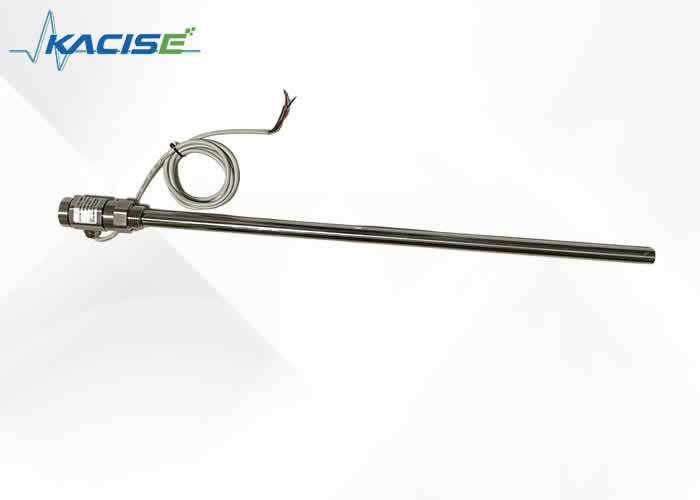

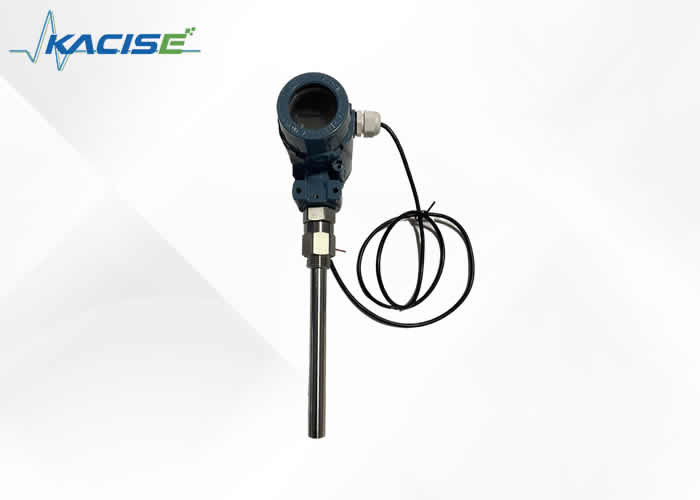

مستشعر مستوى المياه بالسعة 0.1 م ~ 3 م أداء عالي ونطاق واسع
سمات المنتج
| نطاق القياس |
0.1 ~ 3 م |
| نطاق الضغط |
-0.1 ميجا باسكال ~ 32 ميجا باسكال |
| نطاق الكشف عن السعة |
10PF ~ 500PF |
| جهد الإمداد |
5 ~ 36 فولت تيار مستمر |
| إشارة الإخراج |
4-20 مللي أمبير/RS485 |
| دقة القياس |
المستوى 0.1،0.2،0.5،1 |
| درجة حرارة البيئة |
-40~85 درجة مئوية |
| تتراوح القرار |
0.1 ملم |
| الاستقرار الطويل |
.10.1% FS/سنة |
| فئة الحماية |
IP67 |

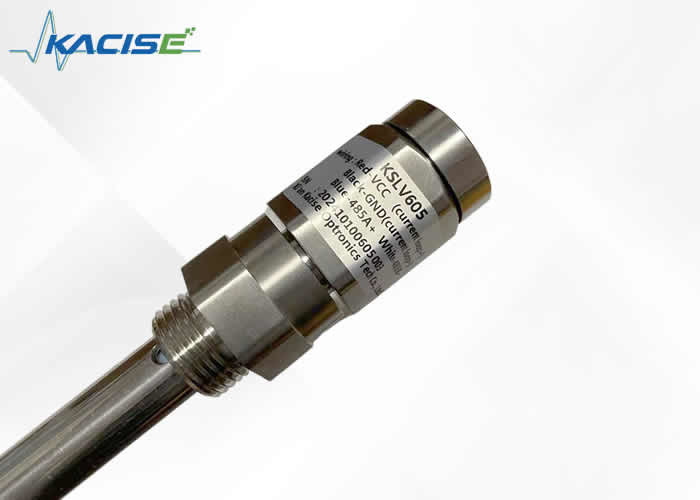

KLSV605 مستشعر مستوى المياه بالسعة مع أداء عالي ونطاق واسع
الوصف العام
مقياس مستوى السائل بالسعة هو أداة قياس تستخدم التغير في السعة لقياس مستوى الوسط الموجود في الحاوية. تعتمد عملية القياس بشكل أساسي على التغير في السعة بين القطبين، أي أن حساسية مقياس مستوى السائل السعوي تعتمد على الفرق في ثوابت العزل الكهربائي بين الوسطين، الغاز والسائل. يجب أن يضمن قياس مقياس مستوى السعة أن ثوابت العزل الكهربائي للوسائط متسقة، وإلا فإن تغيير ثابت العزل الكهربائي سيؤدي مباشرة إلى حدوث أخطاء.
سمات
- يمكن تطبيق البنية الجيدة وطريقة التثبيت على درجات الحرارة العالية والضغط العالي والتآكل القوي والتبلور السهل ومقاومة الانسداد ومضادة التجمد والمواد المسحوقية والحبيبية الصلبة.
- يمكنه قياس مستوى السائل للوسط المتآكل القوي، ومستوى السائل لوسط درجة الحرارة العالية، ومستوى السائل للحاوية المغلقة، والذي لا علاقة له باللزوجة والكثافة وضغط العمل للوسط.
تحديد
| نطاق الكشف |
0.1 ~ 3 م |
| نطاق قياس السعة |
10PF ~ 500PF |
| دقة |
0.1 فئة، 0.2 فئة، 0.5 فئة، 1 فئة |
| نطاق الضغط |
-0.1 ميجا باسكال ~ 32 ميجا باسكال |
| التحقيق في مقاومة درجات الحرارة |
-50~250 درجة مئوية |
| درجة الحرارة المحيطة |
-40~85 درجة مئوية |
| درجة حرارة التخزين |
-55 درجة مئوية ~ +125 درجة مئوية |
| إشارة الإخراج |
4 ~ 20 مللي أمبير، 485 اتصال، إلخ. |
| مسافة الاتصال لمستشعر مستوى الإخراج اللاسلكي |
أقل من 200 متر |
| جهد إمداد الطاقة |
3.3-36 فولت (مصدر طاقة البطارية الاختياري) 5 ~ 36 فولت تيار مستمر |
| مادة استشعار المستوى |
الفولاذ المقاوم للصدأ 316، 1Gr18Ni19Ti أو PTFE |
| الاستقرار على المدى الطويل |
.10.1% FS/سنة |
| انحراف درجة الحرارة |
.010.01% FS/ ℃ (ضمن نطاق 0~70 ℃) |
| درجة مقاومة للانفجار |
ExibIICT6 |
| مستوى الحماية |
IP67 |
بناء
تحتوي أجهزة استشعار مستوى السائل السعوي على هياكل مختلفة بسبب مناسبات ومعلمات التطبيق المختلفة، ولكن بشكل عام، يمكن تقسيم هيكلها الرئيسي تقريبًا إلى جزأين، وهما جزء المستشعر وجزء المرسل. كما تظهر الصورة:
الشكل 1: مخطط هيكلي لمستشعر مستوى السائل بالسعة
يُظهر A في الصورة المستشعر، الذي يقوم بالتحقيق مباشرة في معدات الحاوية أو القياسات في الوسط المُقاس لأنبوب العداد.
B وC في الشكل هما حواف توصيل الطور الغازي والطور السائل لجهاز قياس مستوى السائل والتحكم فيه، والتي تستخدم لتوصيل حواف الجهاز، ويتم سحب السائل والضغط في الجهاز إلى أسطوانة القياس.
يوضح الشكل D أسطوانة القياس الخاصة بأداة قياس مستوى السائل والتحكم فيه، والتي يمكن أن تشكل سعة باستخدام قطب المستشعر.
E الموضح في الشكل هو شفة الصرف الصحي، والتي يمكنها تفريغ الأوساخ بشكل منتظم في أداة قياس مستوى السائل والتحكم فيه إلى الخارج، والحفاظ على نظافة الجزء الداخلي من أنبوب القياس لجهاز قياس مستوى السائل والتحكم فيه، ومنع المستشعر من الالتصاق بالأوساخ.
F الموضح في الشكل هو جهاز الإرسال، وهو جهاز تحويل من السعة إلى إشارة التيار القياسية، وهو الجزء المركزي من أداة قياس مستوى السائل والتحكم فيه بالكامل. وتتمثل وظيفتها الرئيسية في تلقي زيادة تغيير السعة الناجمة عن تغيير مستوى السائل الذي يرسله المستشعر، ثم بعد التحويل، فإنه يخرج إشارة تيار قياسية 4-20mADC. يعتمد جهاز الإرسال هذا أجهزة متكاملة، مع استهلاك منخفض للطاقة، ومقاومة درجات الحرارة العالية، وموثوقية قوية، وتلبية متطلبات السلامة الجوهرية.
ملحوظة:يوجد جزء مانع للتسرب بين جهاز الإرسال وأنبوب القياس، والذي يتكون من عدة أختام، والتي يمكن أن تضمن أن الوسيط المقاس ملامس للمستشعر ولكن لن يتسرب، مما يسبب ضررًا. يعد هذا القسم جزءًا مهمًا من أجزاء الختم، يرجى عدم تفكيكه دون موافقة الشركة المصنعة لتجنب وقوع الحوادث.
عرض
الشكل 2: نموذج عرض لمستشعر مستوى السائل بالسعة
الأسلاك
يحتوي KSLV606 (نموذج العرض) على طريقتين لتوصيل الأسلاك: إحداهما RS485 والأخرى 4-20 مللي أمبير.
RS485
الشكل 3: مخطط الأسلاك RS485
4-20 مللي أمبير
الشكل 4: رسم تخطيطي لأسلاك الإخراج المعزولة 4-20 مللي أمبير
الشكل 5: مخطط أسلاك إخراج سلكين غير معزول 4-20 مللي أمبير
بعد التثبيت، عند استخدامه لأول مرة، تأكد من فتح صمام الطور الغازي أولاً، ثم افتح صمام الطور السائل للتأكد من أن مستوى السائل لن يتقلب بعنف، مما يسبب أخطاء في القياس.
بالإضافة إلى ذلك، يجب التأكد من أن وصلات كابل التوصيل على اتصال جيد ومضادة للتآكل. في الاستخدام طويل الأمد، انتبه إلى تصريف مياه الصرف الصحي المنتظم، وذلك لتجنب تراكم الأوساخ والتأثير على أداء الجهاز. بأخذ سائل النحاس العادي، سائل الكربون الكربوني، برج الماء الساخن Baohe، حوض الصرف الصحي والوسائط القذرة الأخرى كمثال، يجب ضمان تفريغه من مرة إلى مرتين في الأسبوع، في حين يجب تفريغ الوسط المنظف من مرة إلى مرتين في الشهر.
يجب أن يكون غلاف جهاز الإرسال مغلفًا بإحكام لمنع دخول الماء أو المادة المسببة للتآكل أو الغاز، ويمنع الاصطدام بقوة خارجية وتفكيكه بواسطة غير المتخصصين.
هناك ثلاث طرق توصيل شائعة لأجهزة الإرسال:
الشكل 6.2 (أ): مخطط توصيلات جهاز الإرسال
الشكل 6.2 (ب): مخطط توصيلات جهاز الإرسال
الشكل 6.2 (ج): مخطط توصيلات جهاز الإرسال مع مقياس التيار الكهربائي
كما هو موضح في الشكل أعلاه، هناك ثلاث طرق توصيل لجهاز إرسال جهاز قياس مستوى السائل والتحكم فيه. يوضح الشكل (أ) مخطط الأسلاك لجهاز الإرسال مباشرة ومقياس العرض الرقمي. يوضح الشكل (ب) مخطط الأسلاك لجهاز الإرسال ونظام التحكم DCS. يوفر نظام التحكم 24 فولت وهو متصل بجهاز الإرسال. يوضح الشكل (ج) مخطط توصيل جهاز الإرسال الذي يعمل بحاجز الأمان. يمكن للمستخدمين الرجوع إلى طرق الأسلاك الثلاثة المذكورة أعلاه أثناء التثبيت.
تثبيت
تركيب المرحلة الغازية والمرحلة السائلة
الشكل 7.1: مخطط تركيب الطور الغازي والطور السائل
نظرًا لأن المنتجات مختلفة فقط في تصميم المظهر والمواد، ولكن كلاهما ينتمي إلى أداة قياس ومراقبة مستوى السائل الخارجي، فإن طرق التثبيت الخاصة بالاثنين هي نفسها بشكل أساسي، والتي سيتم شرحها معًا هنا. بشكل عام، التثبيت بسيط وسريع للغاية، ما عليك سوى توصيل شفة توصيل الطور الغازي السائل على جهاز قياس مستوى السائل والتحكم به مع شفة الطور الغازي السائل الموجودة على الجهاز، وإضافة حشية في المنتصف، وتثبيتها بالمسامير. (ملاحظة: تم لحام شفة التوصيل لجهاز مراقبة ومراقبة مستوى السائل وفقًا للحجم المتفق عليه بين الطرفين، ولا تحتاج إلى إعادة تشكيل. يجب على المستخدم تكوين الصمام وخط الأنابيب بنفسه) كما هو موضح في الشكل 7.1.
ملحوظة:قبل التثبيت، تأكد من تنظيف الفتحة الداخلية لأنبوب المخرج الموجود على الجهاز لضمان عدم وجود عائق في أنبوب مخرج الجهاز وأن سطح الختم للشفة سليم. في نفس الوقت، يمكن إضافة صمام بين شفة جهاز قياس مستوى السائل والتحكم فيه وشفة الجهاز لتسهيل تفكيك وتجميع الجهاز أثناء الصيانة أو الاستبدال.
تركيب جهاز قياس مستوى السائل بالسعة من نوع الغلاية
الشكل 7.2: مخطط تركيب جهاز قياس مستوى السائل بالسعة من نوع الغلاية
مقياس مستوى السعة هو منتج يستخدم خصيصًا لكيس هواء الغلاية الكبيرة والمتوسطة والصغيرة وأنواع أخرى من قياس مستوى السائل ذو درجة الحرارة العالية. إنها تعتمد مواد خاصة وتكنولوجيا ترددات الراديو، بحيث يمكن للآلة بأكملها أن تعمل بثبات لفترة طويلة في بيئة درجة حرارة عالية. نظرًا لأنه يستخدم خصيصًا في بيئة درجة الحرارة المرتفعة، فإن طريقة التركيب والتركيب لقياس مستوى السائل وأداة التحكم تختلف عن المنتجات الأخرى.
أولًا، يختلف عن المنتجات الأخرى في أن جهاز الإرسال الخاص به يقع أسفل المستشعر، وهناك قسم محكم ومشتت للحرارة من أسطوانة القياس إلى جهاز الإرسال، ومن ثم إلى الأسفل ذراع منحني بزاوية 90 درجة لقيادة جهاز الإرسال إلى جانب المستشعر، مما يضمن حماية جهاز الإرسال من درجات الحرارة المرتفعة بالقرب من منفذ الغاز. من ناحية أخرى، عندما ينقل الوسط ذو درجة الحرارة المرتفعة الحرارة إلى الأسفل إلى جهاز الإرسال، فإنه يمر أولاً عبر قسم خاص لتبديد الحرارة، مما يقلل حرارته بشكل كبير. إن توجيه جهاز الإرسال إلى الجانب السفلي من المستشعر يهدف بشكل أساسي إلى منع تسرب قسم الختم الخاص بالمستشعر ومنع الوسط من الانتشار إلى جزء المرسل على طول الجدار الخارجي لأسطوانة القياس، مما يتسبب في حدوث ماس كهربائي أو تآكل.
باختصار، هيكل جهاز قياس المستوى هذا له مزايا واضحة، وهذا هو السبب في أنه يمكن أن يعمل بثبات لفترة طويلة في بيئة ذات درجة حرارة عالية. للتثبيت، تجدر الإشارة إلى أن جهاز الإرسال أدناه، والمسافة من أنبوب الصرف الصحي قريبة نسبيا، لذلك لا يمكن تثبيته في الاتجاه المعاكس. يتم التثبيت كما هو موضح في الشكل 7.2.
معايرة
الشكل 8.1: مخطط إعداد المعايرة
على الرغم من إجراء التعديل التناظري قبل مغادرة المنتج للمصنع، من أجل السماح للمستخدم بتجربة أداء منتجنا قبل الاستخدام، فمن المستحسن أن يقوم المستخدم بإجراء تحقق بسيط. يمكنك إزالة مجموعة الأدوات الكاملة للمعايرة. (ولكن لا تقم بتفكيك أجزاء منتجاتنا)
تظهر معايرة جهاز قياس مستوى السائل الخارجي والتحكم فيه في الشكل 8.1:
خطوات التحقق هي كما يلي:
- قم بإعداد أنبوب ماء شفاف، وقم بوضع علامة عليه بمقياس أو ثبته بمسطرة، بحيث يمكن ملاحظة مستوى السائل الفعلي ومعايرته أثناء المعايرة. بالإضافة إلى ذلك، قم بإعداد مقياس التيار الكهربائي (DC) بدقة تزيد عن ثلاثة أرقام، والعديد من السدادات المطاطية، ووسيلة اختبار كافية (والتي يمكن استبدالها بالماء).
- قم بتوصيل أحد طرفي أنبوب الماء الشفاف بمنفذ الطور السائل لجهاز قياس مستوى السائل والتحكم فيه، وسد مخرج الصرف الصحي، وحافظ على منفذ الطور الغازي دون عائق. وقم بتوصيل الأميتر على التوالي كما هو موضح في الشكل 6.2)، ثم قم بتشغيل الطاقة بعد التأكد من صحة الأسلاك.
- أضف الوسيط من الطرف العلوي للأنبوب الشفاف، ويتدفق المتوسط عبر أنبوب الطور السائل إلى أداة قياس مستوى السائل والتحكم فيه، ويضاف مستوى السائل إلى عدة نقاط بارتفاعات مختلفة، لأنه في هذا الوقت يتم قياس مستوى السائل في الأنبوب الشفاف باستخدام أداة قياس مستوى السائل والتحكم فيه. مستوى السائل في أسطوانة العداد يتماشى تمامًا. في هذا الوقت، اقرأ قيمة مقياس التيار الكهربائي، ثم قارن نسبة الارتفاع المقابلة لإشارة الإخراج القياسية 4-20 مللي أمبير مع القيمة الحالية المجمعة للتحقق من دقة مقياس المستوى (ملاحظة: من أجل سهولة الحساب. بشكل عام، يتم أخذ عدة نقاط عند 0%، 25%، 50%، 75% و100% على التوالي، والتيارات المقابلة هي 4 مللي أمبير، 8 مللي أمبير، 12 مللي أمبير، 16 مللي أمبير و20 مللي أمبير على التوالي، ويجب أن يتوافق النطاق مع مركز الطور السائل والمرحلة الغازية على التوالي).
مشكلة
- أثناء الاستخدام، إذا كانت الشاشة الرقمية تشير إلى الصفر، فاستخدم نطاق 0-200 مللي أمبير لمقياس التيار المستمر، وعندما يكون التيار المقاس أيضًا 0، فإن الأخطاء المحتملة هي:
- هل مصدر الطاقة 24 فولت طبيعي؟
- قد يكون جهاز الإرسال قصير الدائرة
- جهاز الإرسال يعاني من مشاكل في الجودة؛
إذا كان التيار المقاس بواسطة مقياس التيار المستمر أقل من 4 مللي أمبير، فإن الأخطاء المحتملة هي:
- مستوى السائل الفعلي أقل من منفذ الطور السائل
- قيمة الضبط الحالية لجهاز الإرسال منخفضة جدًا
- جهاز الإرسال يعاني من مشاكل في الجودة؛ إذا كان التيار المقاس متوافقًا مع مستوى السائل الفعلي، فهناك مشكلة في العرض الرقمي؛
الأعطال المحتملة إذا تجاوز التيار 25 مللي أمبير:
- هناك دائرة كهربائية قصيرة في دائرة الارسال
- قيمة التعديل الحالية مرتفعة جدًا.
- عندما تكون الشاشة الرقمية ممتلئة، استخدم نطاق 0-200 مللي أمبير من مقياس التيار المستمر. عندما يكون التيار المقاس 20 مللي أمبير، قد يكون هناك خطأ:
- التعديل الحالي مرتفع جدًا
- هناك دائرة كهربائية قصيرة في جهاز الإرسال
- مستوى السائل الفعلي ممتلئ.
إذا كان التيار المقاس أقل من 20 مللي أمبير، تكون الشاشة الرقمية معيبة.
- تقفز الشاشة الرقمية بعنف. باستخدام نطاق 0-200 مللي أمبير لمقياس التيار المستمر، يتقلب التيار المقاس كثيرًا وقد يتعطل:
- التقلب الفعلي لمستوى السائل
- الاتصال بالخط ضعيف
- جهاز الإرسال يعاني من مشاكل في الجودة؛ إذا كان التيار المقاس مستقرًا، فقد يكون مقياس العرض معيبًا
- لا يوجد أي تغيير في العرض الرقمي. استخدم نطاق 0-200 مللي أمبير من مقياس التيار المستمر. عندما يتغير التيار المقاس بشكل طبيعي، فقد يشير ذلك إلى وجود خلل في الجهاز؛ إذا لم يتغير التيار المقاس، فقد يكون هناك خطأ:
- فشل الارسال
- أنبوب الطور الغازي السائل مسدود
- توجد دائرة مفتوحة بين المستشعر وجهاز الإرسال ويجب إعادة توصيلها
- تتغير الشاشة الرقمية ببطء عن مستوى السائل الفعلي. عند استخدام مقياس التيار الكهربائي 0-200mA، يتغير التيار المقاس ببطء، وقد يكون هناك خطأ:
- يلتصق القطب الداخلي للمستشعر بالشوائب، استخدم 25% حمض الهيدروكلوريك (حمض الكبريتيك) لنقع القطب
- أنبوب مرحلة الغاز نصف مسدود، يرجى فتح الصمام واختباره ومسحه.
- عندما تكون الشاشة الرقمية مرتفعة أو منخفضة، اضبط النطاق أو المقبض الصفري في جهاز الإرسال لضبطه.
ملحوظة:لقياس ما إذا كان هناك مصدر طاقة 24 فولت في الدائرة، يرجى استخدام أسلاك الاختبار الإيجابية والسلبية للفولتميتر لتوصيل الموجب والسالب لخط الطاقة 24 فولت قبل القياس. التعامل مع وجود ماس كهربائى: يرجى فحص الدائرة الخارجية ودائرة الارسال وإزالتها.
احتياطات
- يتم تزويد جميع المنتجات الموردة بشهادة المنتج ودليل التعليمات، بما في ذلك رقم المنتج والمعلمات التقنية ومخطط الأسلاك وتاريخ التصنيع وما إلى ذلك. يرجى التحقق بعناية لتجنب الاستخدام الخاطئ.
- أثناء التثبيت، تحقق مما إذا كانت الواجهة الموجودة في الموقع متوافقة مع واجهة المنتج وفقًا لطريقة الاتصال الخاصة بالمنتج.
- يجب أن يتم توصيل الأسلاك بما يتفق بدقة مع متطلبات تعليمات شركتنا للاستخدام.
- هذا المنتج عبارة عن أداة دقيقة لنقل الطاقة، ويحظر تفكيكه أو اصطدامه أو إسقاطه أو ضربه بالقوة.
- إذا تم العثور على أي خلل أثناء الاستخدام، فيجب عليك إيقاف تشغيل الطاقة، أو التوقف عن استخدامها، أو التحقق منها، أو الاتصال بالقسم الفني لشركتنا مباشرة.
- يجب استعادة العبوة الأصلية أثناء النقل والتخزين، وتخزينها في مستودع بارد وجاف وجيد التهوية.
- احرص على عدم إتلاف المستشعر أثناء التثبيت والاستخدام.
- ينبغي اتخاذ تدابير فعالة للحماية من الصواعق في موقع التثبيت.
- يجب تأريض غلاف أي جهاز إرسال في هذه السلسلة بشكل موثوق، ويجب أن تكون مقاومة التأريض أقل من 4 أوم.
- عند استخدام اتصال 485 لتكوين النظام، يجب أن يكون جهاز الإرسال مزودًا بحاجز أمان أو عازل.
- يجب أن يحصل حاجز الأمان على شهادة مقاومة للانفجار، ويجب أن يتم تركيبه وفقاً لمتطلبات الدليل الخاص به.
- عند استخدام جهاز الإرسال في المنطقة "0"، يجب أن يفي محول الطاقة الذي يزود حاجز الأمان بالطاقة بمتطلبات المادة 8.1 من GB3836.4-2010.
مشكلة شائعة في مستشعر مستوى السائل بالسعة
- أثناء الاستخدام، إذا لم يكن لدى الجهاز مخرج تيار، فتحقق مما إذا كانت أسلاك الرصاص "+" و"-" لمعالج الإشارات مفكوكة أو تسقط. وينبغي تعزيز المشاكل المذكورة أعلاه على الفور.
- إذا كان مؤشر جهاز القياس صفرًا، أمسك أداة معدنية مثل الملقط أو مفك البراغي وما إلى ذلك، والمس طرف "المستشعر" الخاص بمعالج الإشارة، ويجب أن يزيد المؤشر، وإلا فإن معالج إشارة جهاز القياس تالف. في هذا الوقت، يجب استبدال معالج إشارة الجهاز.
- إذا كان مؤشر العداد ممتلئًا، قم بإزالة سلك التوصيل الخاص بـ "مستشعر" معالج الإشارة. إذا كان ضوء مؤشر جهاز القياس لا يزال ممتلئًا، فهذا يشير إلى تلف معالج الإشارة. إذا عاد مؤشر العداد إلى الصفر، فقد يكون ذلك بسبب ضعف عزل المستشعر. عندما يكون العزل سيئًا، يجب استبدال المستشعر على الفور.
- تحقق من طريقة المستشعر: قم بإزالة سلك التوصيل الخاص بالمستشعر من معالج الإشارة. استخدم شاكر 500 فولت أو مقياس متعدد من نوع 500 مع ملف "x10k" لقياس المقاومة بين سلك الرصاص الخاص بالمستشعر وجدار البرج المعدني. يجب أن تكون أكبر من 10 ميجا أوم، وإلا فهذا يشير إلى أن المستشعر معزول بشكل سيئ.
- التمييز وإزالة التداخل: إذا كان الجهاز يعمل بشكل طبيعي في المختبر ولكن القيمة المشار إليها تتقلب لأعلى ولأسفل في المجال للإشارة إلى قيمة معينة لمستوى السائل، فيمكن الحكم على أن الجهاز مضطرب. تبلغ سعة المكثف الإلكتروليتي المتصل بالتوازي عند طرفي خط كهرباء الجهاز حوالي 220 ميكروفاراد، ويكون جهد التحمل أكبر من 50 فولت، ويمكن التخلص منه.
- عندما يتقلب مقياس مستوى السائل السعوي، فإن أول شيء يجب مراعاته هو ما إذا كان مستوى السائل يتقلب بالفعل. في هذا الوقت، ينبغي حلها من خلال التشاور مع العملية. إذا لم يكن تقلب مقياس مستوى السائل ناتجًا عن تقلب مستوى السائل، فيجب مراعاة تأثير التداخل وما إذا كان التأريض جيدًا، وما إذا كان هناك أي مصدر تداخل قريب، وما إذا كان هناك لحام كهربائي للتشغيل، وما إذا كان هناك لحام كهربائي للتشغيل، وما إذا كان هناك أي تأثير للمعدات الكهربائية الكبيرة.
