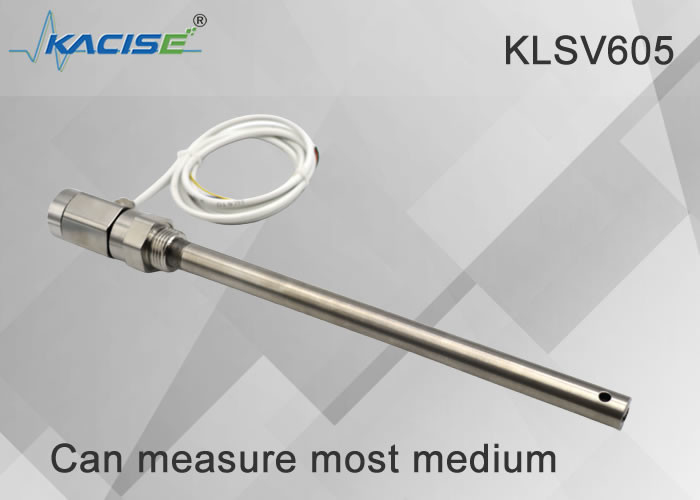

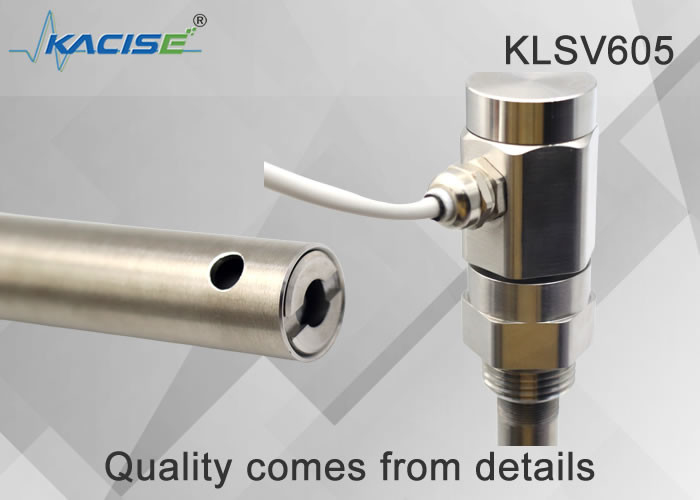

أجهزة استشعار مستوى الكفاءة KLSV605 مع تداخل مكافحة المجال الكهرومغناطيسي وأداء جيد ضد التآكل

1.الوصف العام

مقياس مستوى السائل السعة لديه بنية جيدة وطريقة التثبيت ومناسب لدرجة حرارة عالية، وضغط مرتفع، والتآكل القوي، وتبلور سهلة، مكافحة حجب،المواد المضادة للتجمد والمواد الصلبة المسحوقة والحبيبيةيمكن أن يقيس مستوى السائل من الوسيط التآكل القوي، ومستوى السائل من الوسيط عالية درجة الحرارة، ومستوى السائل من حاوية مغلقة، والتي لا علاقة لها مع اللزوجة،كثافة و ضغط العمل في الوسط.

2.الميزة
1.أداء عالي:
المواد السعة المستخدمة لصنع جهاز الإرسال لديها خصائص فيزيائية وكيميائية مستقرة للغاية، مما يجعل المنتج لديه أداء مرتفع للغاية.
أجهزة الاستشعار بدقة تصل إلى ± 0.02٪ FS ، الاستقرار أفضل من ± 0.05٪ FS ، من الصعب تحقيق مثل هذا الأداء العالي مع المنتجات التي تستخدم مبادئ حساسة أخرى.
2.التشوه الميكانيكي:
تغيير بسيط في المسافة بين لوحة الصفر ذات القدرة الحساسة يمكن أن ينتج تغييراً في إشارة الجهد القابلة للقياس.والتكوين الميكانيكي الصغيرة يقلل إلى حد كبير من سوء التشنج وعدم التكرار من جهاز الاستشعار، وسرعة جهاز الاستشعار أيضا تحسنت بشكل كبير.
3.نطاق قياس واسع:
جهاز نقل الضغط لديه نطاق قياس واسع ، ويمكن أن يقيس بدقة الضغط في نطاق 25Pa ~ 70MPa ، وله استقرار مرتفع للغاية.
4.استقرار جيد على المدى الطويل:
بالمقارنة مع منتجات أخرى مماثلة، جهاز نقل الضغط لديه استقرار أعلى. على عكس أجهزة استشعار أخرى مثل أجهزة استشعار قياس الإجهاد المعدنية،تأثيرات الشيخوخة ودرجة حرارة أجهزة نقل الضغط السعة صغيرة جداً.
تقريبا جميع العوامل السلبية لها تأثير أقل على استقرار الإخراج من أجهزة الاستشعار السعة من أشكال أخرى من أجهزة الاستشعار. يمكن أن يصل استقرار نقطة الصفر من جهاز نقل الضغط إلى 0.05٪ FS / سنة.
5.إشارة الخروج العالية:
يمكن لدوائر جهاز نقل الضغط تحويل تغير صغير في السعة مباشرة إلى إشارة إخراج عالية دون تضخيم الإشارة.إشارة الإخراج من جهاز الاستشعار المقاوم للضغط (الوضع الرقيق)، نوع C) منخفضة وقابلة للتدخل في إشارة خارجية، وما إلى ذلك، وهذا عادة ما يكون السبب الرئيسي لماذا جهاز الاستشعار لديه استقرار سيء، يتأثر كثيرا من درجة الحرارة،وهي عرضة لتداخلات الموجات الكهرومغناطيسية.
6.أداء جيد لمكافحة التآكل:

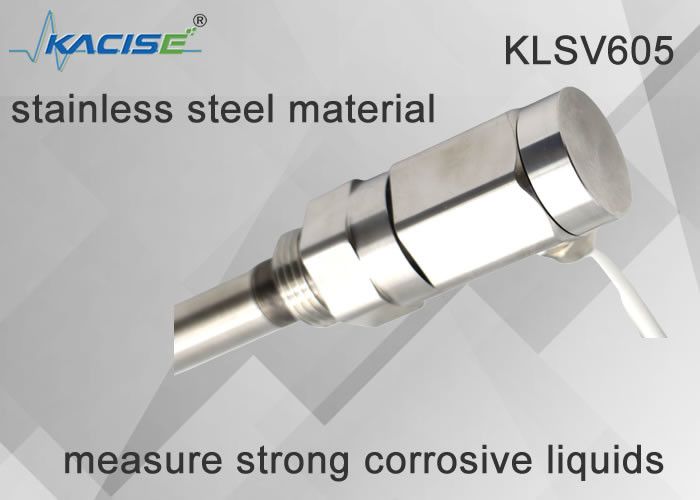

المواد التي تتلامس مع الوسيط من جهاز نقل الضغط مصنوعة من الفولاذ المقاوم للصدأ عالية الجودة ، لذلك فهي متوافقة بشكل جيد مع العديد من الحلول الحمضية القائمة ،الغازات أو السوائل السامة.
7.تداخلات الحقل الكهرومغناطيسي:
مع إشارة الخروج العالية، تصميم مكافحة التداخل والغلاف المعدني، جهاز نقل الضغط لديه قدرة عالية على قمع الحقول الكهرومغناطيسية الخارجية،ولديها قدرة مضادة للتداخل مماثلة لتلك الموجودة في التحكم المبرمج.
8.العمل في بيئات قاسية:
ناقل الضغط متين جداً، منتجاتها الصناعية يمكنها تحمل 107 دورة ضغط كاملةيمكن أن تصل حياة دورة المستشعر إلى مدة لا حصر لها تقريبا، ومنتجاتها الصناعية يمكن أن تتحمل 100 دورة.
أجهزة قياس مستوى السائل عالية درجة الحرارة والضغط عالية قابلة للكشف المستمر عن مستوى السائل.مستوى المواد أو مستوى المواد في ظل ظروف خاصة مثل الضغط العالي، درجة حرارة عالية ، تآكل قوي ، تسبل سهلة ، مضادة لانسداد ، مضادة للتجمد ، ومواد صلبة مسحوقية وحبلية. الكشف عن ومراقبة في مختلف العمليات الصناعية.

3.المواصفات

4.الهيكل

أجهزة استشعار مستوى السائل السعة لها هياكل مختلفة بسبب مناسبات التطبيق والمعايير المختلفة ، ولكن بشكل عام ، يمكن تقسيم بنيتها الرئيسية إلى جزأين تقريبًا ،أي جزء جهاز الاستشعار وجزء جهاز الإرسالكما تظهر الصورة:

A في الصورة تظهر جهاز الاستشعار، والذي يبحث مباشرة في معدات الحاوية أو تدابير

في الوسيط المقاس في أنبوب القياس

B و C في الشكل هما شرائح اتصال المرحلة الغازية والمرحلة السائلة من جهاز قياس ومراقبة مستوى السائل، والتي تستخدم لربط شرائح المعدات،ويتم جذب السائل والضغط في المعدات إلى أسطوانة القياس.

D في الشكل يظهر أسطوانة القياس من جهاز قياس مستوى السائل ومراقبته ، والتي يمكن أن تشكل سعة مع كهرباء المستشعر.

E المعروضة في الشكل هي فليانج مياه الصرف الصحي، والتي يمكن أن تصب بشكل منتظم الأوساخ في جهاز قياس مستوى السائل ومراقبته إلى الخارج،إبقاء الجزء الداخلي من أنبوب القياس في جهاز قياس مستوى السائل ومعدل التحكم نظيفًاوتمنع جهاز الاستشعار من التمسك بالتراب.

F الموضحة في الشكل هو جهاز الإرسال، وهو جهاز تحويل من السعة إلى إشارة التيار القياسي،وهو الجزء المركزي من آلة قياس ومراقبة مستوى السائل بأكملهاوظيفتها الرئيسية هي استقبال زيادة تغير السعة الناجمة عن تغير مستوى السائل المرسل من قبل جهاز الاستشعار، ثم بعد التحويل، فإنه يخرج 4-20mADC إشارة الحالية القياسية.هذا جهاز الإرسال يتبنى أجهزة عسكرية متكاملة، مع استهلاك طاقة منخفضة، مقاومة درجة حرارة عالية، موثوقية قوية، وتلبية متطلبات السلامة الجوهرية.

ملاحظة: هناك جزء ختم بين جهاز الإرسال وأنبوب القياس، والذي يتكون من عدة أغلفة،والذي يمكن أن يضمن أن الوسط المقاس يلامس المستشعر ولكن لن يتسربهذا القسم هو جزء مهم من الختم، يرجى عدم تفكيكه دون موافقة الشركة المصنعة لتجنب الحوادث.


5. العرض

6.الأسلاك

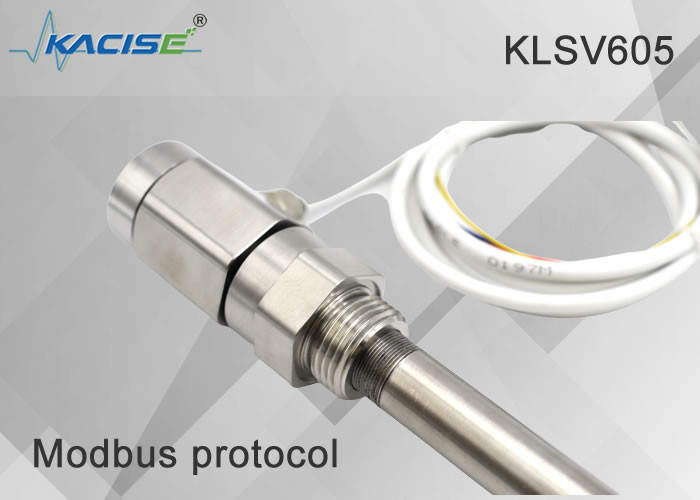

يحتوي KSLV606 (نموذج العرض) على طريقتين للتوصيل: أحدهما RS485 ، والآخر 4-20mA.

• RS485

• 4-20mA

مخرج 4-20mA معزول

مصدر 4-20mA غير معزول من سلكين
الشكل 6.1

بعد التثبيت ، عند استخدامه لأول مرة ، تأكد من فتح صمام المرحلة الغازية أولاً ، ثم افتح صمام المرحلة السائلة لضمان عدم تقلب مستوى السائل بشكل عنيف ،تسبب أخطاء في القياس.

بالإضافة إلى ذلك ، يجب ضمان أن تكون مفاصل كابلات الاتصال على اتصال جيد ومضادة للتآكل. في الاستخدام الطويل الأمد ، انتبه إلى تصريف مياه الصرف الصحي بانتظام ،لتجنب تراكم الأوساخ وتؤثر على أداء الجهازأخذ سائل النحاس الشائع، سائل الكربون C، برج المياه الساخنة Baohe، بركة مياه الصرف الصحي وغيرها من الوسائط القذرة على سبيل المثال، ينبغي أن تضمن التفريغ 1 إلى 2 مرات في الأسبوع،في حين أن الوسيط النظيف يجب أن يتم تفريغه 1 إلى 2 مرات في الشهر.

يجب تغليف غطاء جهاز الإرسال بشكل جيد لمنع دخول الماء أو الوسط التآكل أو الغاز ، ومن غير المسموح بالتصادم مع القوة الخارجية وتفكيكه من قبل غير المحترفين.

هناك ثلاث طرق سلكية شائعة للمرسلات: كما هو موضح في (أ) (ب) (ج)

(أ)

(ب)


(ج) آممتر
الشكل 6.2

كما هو موضح في الشكل أعلاه، هناك ثلاث طرق للتوصيل للجهاز الإرسالي لمعدات قياس مستوى السائل ومراقبته.الشكل (أ) يظهر مخطط الأسلاك من جهاز الإرسال مباشرة ومقاييس العرض الرقمييظهر الشكل (ب) مخطط الأسلاك للجهاز الإرسالي ونظام التحكم DCS. يقدم نظام التحكم 24 فولت ويتم توصيله بالجهاز الإرسالي.يظهر الشكل (ج) مخطط اتصال جهاز الإرسال الذي يتم تشغيله بواسطة حاجز السلامةيمكن للمستخدمين الإشارة إلى الطرق الثلاثة المذكورة أعلاه أثناء التثبيت.

7. التثبيت

1) تثبيت المرحلة الغازية والمرحلة السائلة

الشكل 7.1

وبما أن المنتجات تختلف فقط في التصميم والمادة ، لكنها تنتمي إلى جهاز قياس ومراقبة مستوى السائل الخارجي ،أساليب تركيب هذين الشيءين متشابهة أساساً، والتي سيتم شرحها معا هنا. بشكل عام التثبيت بسيط جدا وسريع،فقط قم بتوصيل فليانج اتصال المرحلة الغازية السائلة على أداة قياس مستوى السائل ومراقبته مع فليانج المرحلة الغازية السائلة على المعدات(الملاحظة: تم لحام شراع الاتصال من جهاز مراقبة مستوى السائل والتحكم وفقا للحجم المتفق عليه من قبل الطرفين,ولا يحتاج إلى إعادة التكوين. يجب على المستخدم تكوين الصمام والأنابيب بنفسه) كما هو موضح في الشكل 7.1.

ملاحظة: قبل التثبيت،تأكد من تنظيف الثقب الداخلي لخط الإخراج على المعدات لضمان أن خط الإخراج من المعدات غير مغلق والسطح الختام للشريط سليمفي نفس الوقت a valve can be added between the flange of the liquid level measurement and control instrument and the flange of the equipment to facilitate the disassembly and assembly of the instrument during maintenance or replacement.
1) تثبيت مقياس مستوى السائل السعة من نوع الغلاية

الشكل 7.2


مقياس مستوى السعة هو منتج يستخدم خصيصًا لوسادة الهواء الكبيرة والمتوسطة والصغيرة في المرجل وأنواع أخرى من قياس مستوى السائل عالي درجة الحرارة.

يتبنى المواد الخاصة وتكنولوجيا الترددات الراديوية ، بحيث يمكن للآلة بأكملها أن تعمل بشكل مستقر لفترة طويلة في بيئة درجة حرارة عالية.لأنه يستخدم بشكل خاص في بيئة درجة حرارة عالية، الهيكل وطريقة تركيب أداة قياس مستوى السائل ومراقبته تختلف عن المنتجات الأخرى.

أولاً وقبل كل شيء، فهي تختلف عن المنتجات الأخرى في أن جهاز إرسالها يقع تحت جهاز الاستشعار، وهناك قسم مغلق وتبديد الحرارة من أسطوانة القياس إلى جهاز الإرسال،ومن ثم إلى أسفل هو ذراع منحنية 90 درجة لقيادة جهاز الإرسال إلى جانب جهاز الاستشعار، والذي يضمن حماية جهاز الإرسال من درجات الحرارة العالية بالقرب من منفذ الغاز. من ناحية أخرى، عندما تنتقل وسيلة الحرارة عالية درجة الحرارة إلى الأسفل إلى جهاز الإرسال،يمر أولاً من خلال قسم خاص لتبديد الحرارة، والذي سيقلل كثيرا من حرارته. Leading the transmitter to the lower side of the sensor is mainly to prevent the leakage of the sealing section of the sensor and prevent the medium from spreading down to the transmitter part along the outer wall of the measuring cylinder، مما يسبب انقطاع قصير أو تآكل.

للاختصار، فإن هيكل هذا عداد المستوى له مزايا واضحة، وهذا هو السبب في أنه يمكن أن تعمل بشكل مستقر لفترة طويلة في بيئة درجة حرارة عالية.يجب ملاحظة أن جهاز الإرسال هو أدناه، والمسافة من أنابيب الصرف الصحي قريبة نسبيا، لذلك لا يمكن تثبيتها في الاتجاه المعاكس.2:

8.المعايرة

على الرغم من أن التعديل التناظري قد تم قبل مغادرة المنتج للمصنع، من أجل السماح للمستخدم بمزيد من تجربة أداء منتجنا قبل الاستخدام،يوصى للمستخدم بإجراء عملية التحقق البسيطةيمكنك إزالة مجموعة كاملة من الأدوات للتعديل (ولكن لا تفكيك أجزاء منتجاتنا)

يتم عرض معايرة أداة قياس مستوى السائل الخارجي ومراقبته في الشكل 8.1:

الشكل 8.1

خطوات التحقق هي:

1) إعداد أنبوب مياه شفاف، ووضع علامة عليه بمقياس أو تثبيته بمحكم بحيث يمكن مراقبة المستوى الفعلي للسائل ومعايرته أثناء المعايرة.إعداد عداد أمبير (DC) بدقة تزيد عن ثلاثة أرقام، عدة أغطية مطاطية، ووسيلة اختبار كافية (يمكن استبدالها بالماء).

2) قم بتوصيل نهاية واحدة من أنابيب المياه الشفافة بمنفذ المرحلة السائلة من جهاز قياس مستوى السائل ومراقبته، وقم بحجب منفذ مياه الصرف الصحي، وأبقي منفذ المرحلة الغازية دون عائق.وربط عداد الأمبريات في سلسلة كما هو مبين في الشكل 6.2) ، ثم تشغيل الطاقة بعد التأكد من أن الأسلاك صحيحة.

3) إضافة الوسيط من الطرف العلوي من الأنبوب الشفاف، والوسيط يتدفق من خلال أنبوب المرحلة السائلة إلى جهاز قياس مستوى السائل ومراقبته.ويتم إضافة مستوى السائل إلى العديد من النقاط مع ارتفاعات مختلفة، لأن مستوى السائل في الأنابيب الشفافة يتم قياسه في هذا الوقت مع جهاز قياس مستوى السائل ومراقبته. مستوى السائل في أسطوانة العداد هو بالضبط على خط واحد.في هذا الوقت، قراءة قيمة عداد الأمبريات، ومن ثم مقارنة نسبة الارتفاع التي تتوافق مع إشارة الإخراج القياسية 4-20mA مع قيمة التيار المجمعة للتحقق من دقة عداد المستوى (ملاحظة:من السهل الحسابعموماً، يتم أخذ عدة نقاط عند 0، 25، 50، 75 و 100٪ على التوالي، والتيارات المقابلة هي 4mA و 8mA و 12mA و 16mA و 20mA على التوالي.يجب أن يتوافق النطاق مع مركز المرحلة السائلة والمرحلة الغازية على التوالي).

9.Tإزالة الحشرات

1أثناء الاستخدام، إذا كان العرض الرقمي يشير إلى الصفر، استخدم نطاق 0-200mA من عداد التيار المباشر، وعندما يكون التيار المقاس أيضا 0، والخطأ المحتمل هو:

أ. هل مصدر الطاقة 24 فولت طبيعي؟

b. يمكن أن يكون جهاز الإرسال مقطوعا قصيرا

ج. جهاز الإرسال لديه مشاكل في الجودة

إذا كان التيار الذي يقاس بواسطة عداد الأمبريات المباشر أقل من 4mA ، فإن الأخطاء المحتملة:

مستوى السائل الفعلي أقل من منفذ المرحلة السائلة

ب. قيمة تعديل المذياع الحالية منخفضة جداً

ج. جهاز الإرسال لديه مشاكل في الجودة. إذا كان التيار المقاس متسقا مع المستوى الفعلي للسائل، فهناك مشكلة في العرض الرقمي.

الإخفاقات المحتملة إذا تجاوز التيار 25mA:

هناك دائرة قصيرة في دائرة جهاز الإرسال

قيمة التعديل الحالية مرتفعة جداً

2عندما يكون العرض الرقمي ممتلئًا، استخدم نطاق 0-200mA من عداد الأمبريات المباشر. عندما يكون التيار المقاس 20mA، قد يكون هناك خطأ:

التكيف الحالي مرتفع جداً

ب. هناك دائرة قصيرة في جهاز الإرسال

ج. مستوى السائل الفعلي ممتلئ.

إذا كان التيار المقاس أقل من 20mA ، فإن الشاشة الرقمية معيبة.

3. يرتفع العرض الرقمي بشكل عنيف. باستخدام نطاق 0-200mA من عداد التيار المباشر ، يتقلب التيار المقاس كثيراً وقد يؤدي إلى عطل:

a. تقلبات مستوى السائل الفعلي

ب، اتصال خط ضعيف

ج. جهاز الإرسال لديه مشاكل في الجودة؛ إذا كان التيار المقاس مستقراً، فقد يكون عداد العرض معيباً

4. لا يوجد تغيير في العرض الرقمي. استخدم نطاق 0-200mA من عداد التيار المتردد. عندما يتغير التيار المقاس بشكل طبيعي ، قد يشير إلى أن الجهاز معطل.إذا لم يتغير التيار المقاس، قد يكون هناك خطأ:

الفشل في جهاز الإرسال

ب. أنبوب المرحلة الغازية السائلة مسدود

c. هناك دائرة مفتوحة بين جهاز الاستشعار والجهاز الإرسالي ويجب إعادة توصيلها

5. يغير العرض الرقمي ببطء أكثر من مستوى السائل الفعلي. عند استخدام مقياس 0-200mA ، يتغير التيار المقاس ببطء ، وقد يكون هناك خطأ:

a. القطب الداخلي من جهاز الاستشعار يلتصق بالشوائب، واستخدام 25٪ من حمض الهيدروكلوريك (حمض الكبريتيك) لامتصاص القطب

ب. أنبوب المرحلة الغازية هو نصف مسدودة، يرجى فتح الصمام، واختبارها، وتطهيرها.

6عندما يكون العرض الرقمي عالياً أو منخفضاً، قم بتعديل المدى أو زر الصفر في جهاز الإرسال لتعديله.

ملاحظة: لقياس ما إذا كان هناك مصدر طاقة 24 فولت في الدائرة،يرجى استخدام خطوط الاختبار الإيجابية والسلبية من عداد التيار الكهربائي لربط الإيجابية والسلبية من خط الطاقة 24 فولت قبل القياس.

التعامل مع وجود الدائرة القصيرة: يرجى التحقق من الدائرة الخارجية ودوائر جهاز الإرسال وإلغائها.

10الاحتياطات

1يتم توفير جميع المنتجات مع شهادة المنتج ودليل التعليمات، بما في ذلك رقم المنتج، والمعيارات التقنية، ورسم الحبال، وتاريخ التصنيع، الخ.الرجاء التحقق بعناية لتجنب الاستخدام الخاطئ.

2أثناء التثبيت، تحقق مما إذا كانت الواجهة في الموقع متوافقة مع واجهة المنتج وفقًا لطريقة توصيل المنتج.

3يجب أن تكون الأسلاك مطابقة بدقة مع متطلبات تعليمات شركتنا للاستخدام.

4هذا المنتج هو جهاز تحويل طاقة دقيق، ومن المحظور تفكيكه، تصادم، إسقاط، والضرب بالقوة.

5إذا تم العثور على أي تشوه أثناء الاستخدام، يجب عليك إيقاف تشغيل الطاقة، وتوقف عن استخدامه، وتحقق منه، أو الاتصال بالإدارة التقنية لشركتنا مباشرة.

6يجب إعادة تعبئة العبوة الأصلية أثناء النقل والتخزين وتخزينها في مستودع بارد وجاف ومتنفس.

7احترس من عدم تلف جهاز الاستشعار أثناء التثبيت والاستخدام.

8يجب اتخاذ تدابير فعالة لحماية البرق في موقع التثبيت.

9يجب أن تكون غلاف أي جهاز إرسال في هذه السلسلة أرضية بشكل موثوق به، ومقاومة الأرض يجب أن تكون أقل من 4Ω.

10عند استخدام 485 الاتصالات لتكوين النظام، يجب أن يكون جهاز الإرسال مجهزة بحاجز السلامة أو عازل.

11يجب أن يحصل حاجز السلامة على شهادة مقاومة للانفجار، ويجب أن يتم تركيبها وفقا لمتطلبات دليلها.

12عندما يتم استخدام جهاز الإرسال في منطقة "0" ، يجب أن يستوفي محول الطاقة الذي يوفر الطاقة إلى حاجز السلامة متطلبات المادة 8.1 من GB3836.4-2010.
