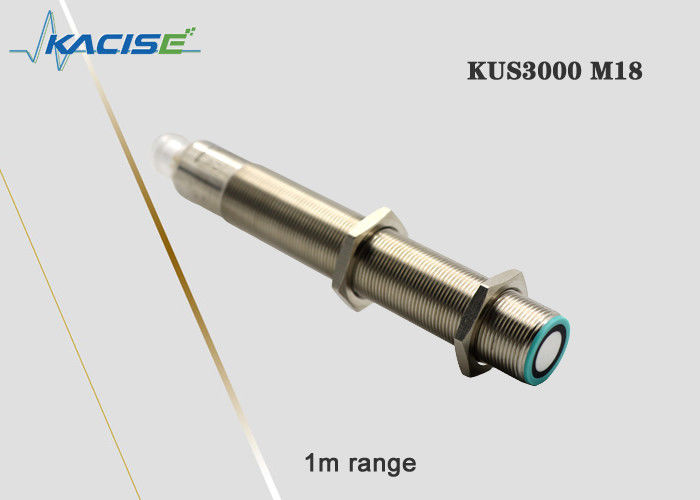

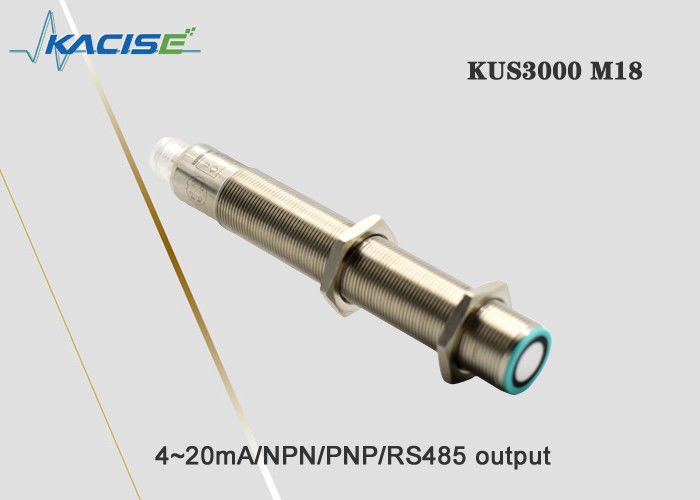

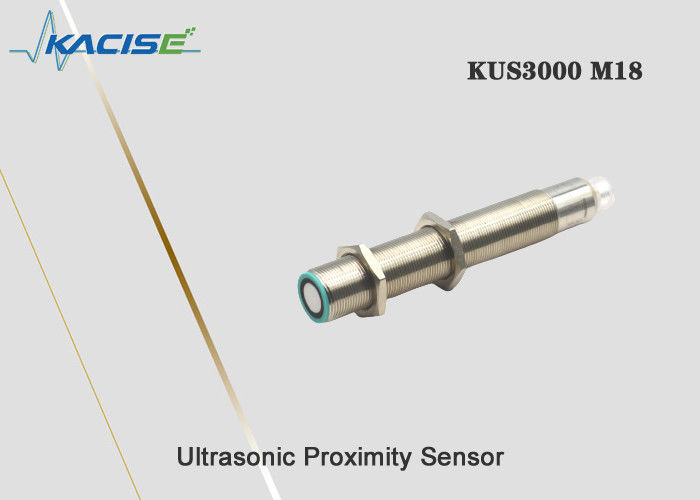

KUS3000 M18 الإسكان المدمج مستشعر القرب بالموجات فوق الصوتية التكرار العالي
1. هيكل الأبعاد
الوحدة مم.
هيكل حجم سلسلة M18
2. الواجهة الكهربائية
ملحوظة: يحتوي هذا المنتج على مواصفاتين للكابل، وتعليمات توصيل الأسلاك الخاصة بالمواصفات هي كما يلي:
| اكتب كابل | كابل من النوع ب | ||
| دبوس1 | بني | دبوس1 | أصفر |
| دبوس2 | أبيض | دبوس2 | أسود |
| دبوس3 | أزرق | دبوس3 | أحمر |
| دبوس4 | أسود | دبوس4 | أخضر |
يعتمد مزيج الكابلات الافتراضي على المواصفات التي يتلقاها العميل
3. المعلمة الفنية
| م18 | |
| يتراوح | 150...1000 ملم |
| نطاق الفاصل الزمني قابل للتعديل | 150….1000 ملم |
| نقطة عمياء | 0 ... 150 ملم |
| وقت الاستجابة | تقريبا. 10 مللي ثانية |
ضوء المؤشر
| ضوء LED أزرق | يومض الضوء الأزرق للإشارة إلى إمكانية إجراء المعايرة. تشير الثوابت الزرقاء وغيرها إلى أن مصدر الطاقة للمستشعر طبيعي. سيومض الضوء الأزرق في غضون 5 دقائق بعد تشغيل الطاقة، مما يشير إلى أنه يمكن للمستخدم إجراء ضبط الإخراج والمعايرة. بعد 5 دقائق، يضيء الضوء الأزرق دائمًا للإشارة إلى أن المستشعر لا يمكنه تلقي أمر المعايرة. . |
| ضوء LED Tellow | يتم استخدامه للإشارة إلى ما إذا كان قد تم اكتشاف الكائن المقاس أم لا. أثناء مرحلة المعايرة، يومض الضوء الأصفر للإشارة إلى أن حالة المعايرة الحالية مغلقة، ويمكن تحويلها إلى حالة المعايرة التالية. |
| ضوء LED أحمر | في حالة العمل العادية، لا يضيء الضوء الأحمر، ويضيء الضوء الأحمر للإشارة إلى وجود خطأ. |
المعلمات الكهربائية
| جهد الإمداد | 13 ... 30 فولت تيار مستمر، يمكن تخصيص متطلبات الجهد العريض الخاصة |
| عدم التحميل الحالي I0 | ≥ 45 مللي أمبير |
نماذج IOT الطيفية
| جهد الإمداد | 3.3-12 تيار مستمر، تموج 10%SS |
| استهلاك الطاقة I0 | ≥ 15 مللي أمبير، وضع السكون ≥1 مللي أمبير، الاستيقاظ التسلسلي، |
الإخراج
| نوع الإخراج | 1 يمكن معايرة إخراج التبديل PNP الناتج عادة مفتوحًا ومغلقًا لفترة طويلة |
| التيار الزائد أي | 200 مللي أمبير، حماية من القطبية العكسية، حماية من قصر الدائرة |
| الإعداد الافتراضي | نقطة التبديل M18 A1: 150 مم نقطة التبديل A2: 1000 مم |
| انخفاض الجهد الناتج | ≥ 2.5 فولت |
| التكرار | ≥1% |
| مستوى التشغيل والإيقاف F | ≥ 13 هرتز يمكن تخصيص التردد العالي |
| التباطؤ الافتراضي السعة المميزة | 5% من القيمة المحددة، يمكن تخصيص المتطلبات الخاصة |
| نطاق تعويض درجة الحرارة | -40 درجة مئوية -85 درجة مئوية |
متطلبات درجة الحرارة
| درجة حرارة العمل | -25...70 درجة مئوية (248...343 كيلو) |
| درجة حرارة التخزين | -40...85 درجة مئوية (233...358 كيلو) |
وصف الجزء الميكانيكي
| اتصال | موصل V1 (M12×1)، 4 دبابيس |
| فئة الحماية | IP65 أخرى يمكن تخصيصها |
| مادة القشرة | النحاس المطلي بالنيكل، والبعض الآخر يمكن تخصيصها |
ملحوظة: عندما يكون للمنتج M18 والمنتج M30 مخرج تناظري 4-20 مللي أمبير، فإن طريقة توصيل جهاز القياس تختلف عن طريقة توصيل المنتج 550,600. نظرًا لأن محطة الإخراج لمنتجات M18 وM30 يتم تشغيلها بواسطة VDD، كما هو موضح في الشكل 1، فيجب توصيل جهاز القياس بمنفذ إمداد الطاقة. بين محطة الإخراج ومحطة الإخراج، يظهر مخطط تعليمات الاتصال في الشكل 2:
الشكل 1: مخطط دائرة إمداد الطاقة الناتج
الشكل 2: رسم تخطيطي لطريقة الاتصال
4. معلومات الطلب
| كو | أنواع | الإخراج | يتراوح | يصف | |
| م18 | مبيت M18، أقصى مدى للقياس هو 1 متر | ||||
| M30-Type1 | الحد الأقصى لنطاق القياس M30 هو 2 متر | ||||
| M30-Type2 | الحد الأقصى لنطاق القياس M30 هو 3 أمتار | ||||
| M30-النوع3 | الحد الأقصى لنطاق القياس M30 هو 6 أمتار، ويمكن تخصيص 8 أمتار | ||||
| حسب الطلب | تدعم Shell تخصيص المستخدم | ||||
| نبن | الإخراج كـ NPN | ||||
| بنب | الإخراج كما PNP | ||||
| 10فوت | الإخراج تناظري 0-10 فولت، ومتطلبات مصدر الطاقة أكبر من 11 فولت | ||||
| 5فوت | الإخراج تناظري 0-5 فولت، ومتطلبات مصدر الطاقة أكبر من 6 فولت | ||||
| mAout | الإخراج تناظري 4-20 مللي أمبير | ||||
| RS485 | الإخراج هو بروتوكول RS485 Modbus، يرجى الرجوع إلى دليل واجهة البرنامج للحصول على وصف محدد. | ||||
| XXX ملم | يحدد العميل الفاصل الزمني الخطي أو الفاصل الزمني للتبديل، والذي يمكن ضبطه في المصنع | ||||
| كو | م30 | RS485 | 2000 ملم | ||
5. التطبيق
