Place of Origin:
CHINA
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
Model Number:
KUM-A
فيديو
فيديو
ملاحظة: معلومات النطاق مهمة جدا

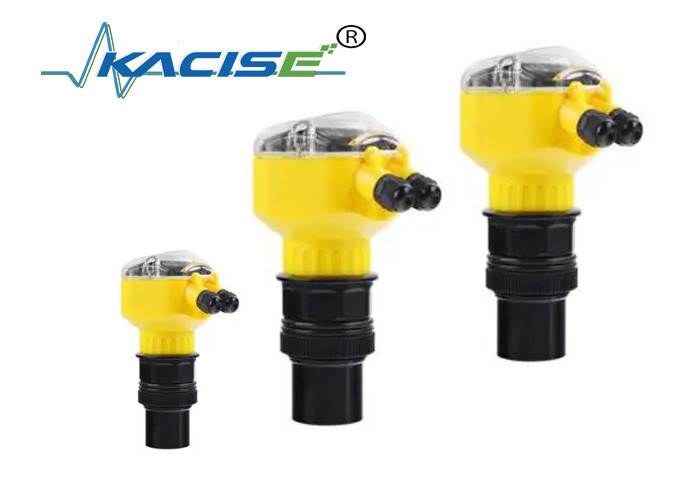

عداد مستويات الموجات فوق الصوتية RS485 هو أداة حيوية في الهندسة البلدية. فإنه يستخدم موجات بالموجات فوق الصوتية للكشف بدقة عن مستويات السائل. مع واجهة RS485،يمكن دمجها بسهولة في الأنظمة القائمةهذا العداد هو موثوق به للغاية ودقيق، مما يتيح مراقبة مستمرة للمياه أو مياه الصرف الصحي أو السوائل الأخرى في المرافق البلدية، وضمان التشغيل والإدارة الفعالة.
الخصائص التقنية:

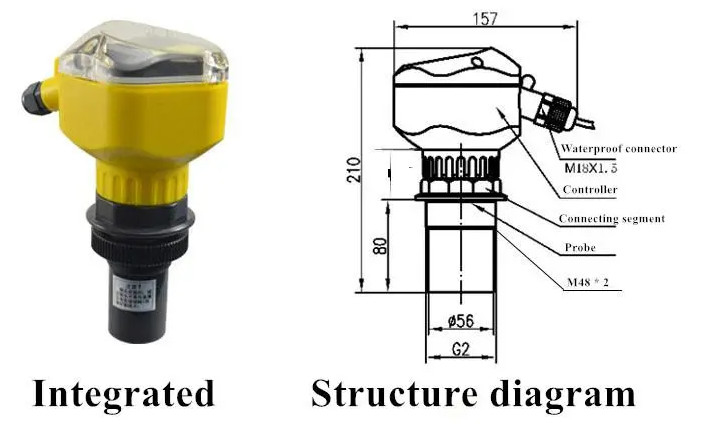

الهيكل:
المواصفات التقنية:
| المعلم | النوع المدمج | الانقسام النوع |
| النطاق | 5م، 10م، 15م، 20م، 30م، 40م، 50م، 60م | 5م، 10م، 15م، 20م، 30م، 40م، 50م، 60م |
| الدقة | 0.5٪ إلى 1٪ | |
| القرار | 3 ملم أو 0.1% ((الأكبر هو الأكثر فعالية) | |
| العرض | اللغة الإنجليزية LCD | اللغة الإنجليزية LCD |
| الخروج التناظري |
حمولة 4 سلاسل 4 ′′ 20mA / 510Ω حمولة 2 سلك 420mA/250Ω |
4 ′′20mA/510Ω الحمل |
| مخرج رله | 2 طريق AC 250V / 5A أو DC 30V / 5A ، قابلة للبرمجة ((اختياري) | 2 أو 4 طرق AC 250V / (NO:10A،NC:6A) أو DC 24V / 10A ، قابلة للبرمجة (اختياري) |
| إمدادات الطاقة |
24VDC (الوضع الافتراضي) 220 فولت AC+15%@50 هرتز 12VDC بطارية |
24VDC 120mA (الوضع الافتراضي) 220 فولت AC+15%@50 هرتز 12VDC بطارية |
| درجة حرارة البيئة |
أداة العرض: 20 ̊+60 درجة مئوية، المحول-20 ′′+80°C |
أداة العرض -20 ′′+60 درجة مئوية، المحول-20 ′′+80°C |
| التواصل | RS485، RS232 (اختياري) | |
| (ب)روتوكول | Modbus-RTU | |
| الحماية | أداة العرض IP66، المحول IP68 | |
| كابل المحول | لا |
10 متراً افتراضياً يمكن طلب ما يصل إلى 100 متر (عندما لا يكون هناك تداخل كهرومغناطيسي) |
| تركيب المحول | وفقا للمدى والمحول | وفقا للمدى والمحول |
| استهلاك الطاقة |
السلطة المحددة للطراز المنقسم هي كما يلي: مع مخرج mA فقط ، هو 1.5W/24V (القياسية) ؛ مع إخراج RS485 فقط ، هو 0.9W/24V (اختياري) ؛ مع كل من إصدار RS485 و mA ، هو 1.6W / 24V (اختياري) ؛ إضافة رلايين، يتم زيادة الطاقة بنسبة 0.8W / 24V (اختياري) ؛ قوة 220VAC من النوع المجزأ هي 5W/220VAC.
الطاقة المحددة للمعدات المدمجة ذات الأربعة أسلاك هي كما يلي: مع مخرج mA فقط ، هو 1W/24V (القياسية) ؛ مع إخراج RS485 فقط ، هو 0.6W / 24V (اختياري) ؛ مع كل من إصدار RS485 و mA ، هو 1.1W / 24V (اختياري) ؛ إضافة رلايين، يتم زيادة الطاقة بنسبة 1W/24V (اختياري) ؛ طاقة جهاز 220VAC المدمج ذو أربعة أسلاك هي 5W/220VAC.
24 فولت ضيقة سلكي أداة طاقة الخروج والقيمة الحالية أداة الخروج مرتبطة: (4mA/0.096W-20mA/0.48W) |
|
اختيار النموذج
| كوم-أ | ||||||
| نطاق القياس | ||||||
| أ | 5 م | |||||
| ب | 10 م | |||||
| ج | 15 متر | |||||
| د | 20 متر | |||||
| E | 30 متر | |||||
| F | 40 متر | |||||
| G | 50 متر | |||||
| هـ | 60 متر | |||||
| إشارة الخروج | ||||||
| أ | 4-20mA | |||||
| الدقة | ||||||
| 0.5 | 0.5٪ | |||||
| 1.0 | 1% | |||||
| إمدادات الطاقة | ||||||
| أ | 24Vdc | |||||
| ب | 11 ~ 30Vdc | |||||
| نوع المسبار | ||||||
| أ | PVDF | |||||
| ب | سبيكة الألومنيوم | |||||
| ج | الـ ABS | |||||
| د | الفولاذ المقاوم للصدأ 316L | |||||
| E | تيفلون | |||||
| F | سبيكة التيتانيوم | |||||
التطبيقات والتركيبات:
المشاكل والحلول الشائعة إرشادات أثناء التثبيت
| وصف الخطأ | سبب الإصدار | الحل |
| لا يظهر العداد، لا يعمل | إمدادات كهرباء خاطئة سلك خاطئ | تحقق مما إذا كان مصدر الطاقة DC24v هو الصحيح تحقق مما إذا كان الأسلاك هي الصحيحة |
| الجهاز لديه عرض، لا يعمل | 1- مقياس المستوى غير متوافق مع مستوى السائل أو مستوى المواد 2مستوى السائل يتقلب كثيراً 3سطح المادة غير متساوٍ للغاية 4السطح السائل لديه طبقة رغوة سميكة 5قاع الحاوية ليس مسطحا بعد إفراغ السائل وإفراغ المادة 6خارج نطاق القياس |
1. ضبط اتجاه محاذاة مقياس المستوى، واستخدام مستوى الروح لمعايرة وإضافة أنبوب بلاستيكي إلى الحاوية 2استخدم مقياس مستوى بمدى أكبر 3استخدام مقياس مستوى بمدى أكبر أو أساليب قياس أخرى 4. بالطبع استئناف العمل بعد إضافة السائل أو المواد 5استخدم مقياس مستوى بمدى أكبر |
| إنّ شاشة العداد غير مستقرة أو أنّ القيمة المقاسة لها انحراف كبير. | 1مستوى المادة يدخل النقطة العمياء 2قيمة قياس المسافة أكبر من ارتفاع التثبيت 3هناك تداخلات كهرومغناطيسية قوية 4الأشياء التي تمنع موجات الصوت 5. يتم إعداد شراع معدني على مقياس المستوى 6سطح الإصدار أو جانب المسبار يتلامس مع المعدن |
1. رفع مقياس المستوى أو منع مستوى من أن تكون عالية جدا 2. تعديل ارتفاع التثبيت إلى القيمة الصحيحة 3يجب أن يكون الجهاز متصلًا بالأرض ، ويحمي مقياس المستوى 4. تغيير موقع التثبيت أو إضافة أنابيب البلاستيك 5. أبدل إلى شرائح بلاستيكية 6استخدمي وسائد مطاطية لتعزيلها من المعدن |
بالنسبة للحاوية مع منفذ التثبيت أو المسبار الموضع في الأنابيب المستديرة ، يجب أن يكون طول اتصال الفلنجة لحاوية مقاس المستوى من نوع 4m و 6m و 8m أقل من 400mm ،ويجب أن يكون طول حاوية مقاس المستوى 12m أقل من 400mm.
يجب أن تبرز أجهزة استشعار مستوى 150 ملم، 15 م، 20 م، 30 م من منفذ التثبيت.
