Place of Origin:
China
اسم العلامة التجارية:
Kacise
إصدار الشهادات:
CE
Model Number:
KUS630B

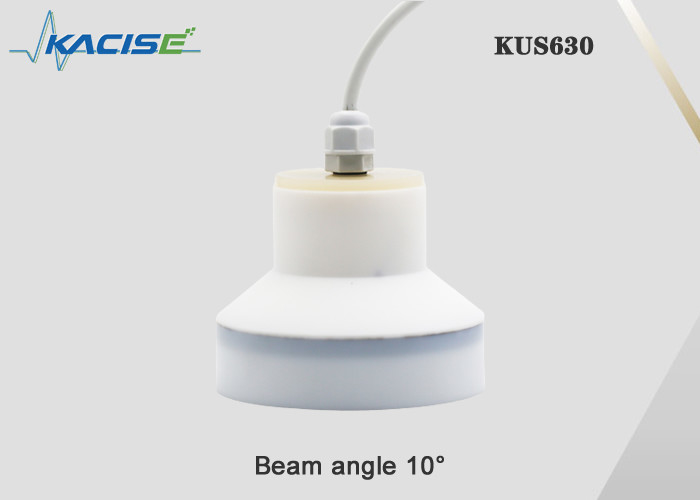

مقياس مستوى الموجات فوق الصوتية من سلسلة KUS630
1الخصائص
2مقدمة
مقياس مستوى الموجات فوق الصوتية المضادة للتآكل هو مقياس مستوى رقمي يتم التحكم به بواسطة معالج صغير. في القياس ، يتم إرسال موجة الموجات فوق الصوتية النابضة بواسطة المستشعر (المحول) ،يتم انعكاس الموجة الصوتية من قبل سطح الجسم وتستقبلها نفس جهاز الاستشعار، يتم تحويلها إلى إشارة كهربائية ، ويتم حساب المسافة بين جهاز الاستشعار والجسم المقاس من خلال الوقت بين إطلاق واستقبال موجة الصوت. لأن مقياس مستوى السائل بالموجات فوق الصوتية المضادة للتآكل يعتمد قياسًا غير اتصال ، فإن الوسط المقاس غير محدود تقريبًا ،ويمكن استخدامه على نطاق واسع في قياس ارتفاع مختلف المواد السائلة والصلبة.
3. الأبعاد
الوحدة في الرسم البياني هو ملم
4الاتصالات الكهربائية وتعريفات الإشارات
| ترتيب السطر | جأولوور | دالتخلص |
| 1 | أحمر | القوة إيجابية |
| 2 | أسود | الأرض العائدة للطاقة |
| 3 | أصفر | مخرجات التناظرية، مخرجات الجهد، مخرجات المفتاح |
| 4 | الأزرق | RS485 A+ أو uart TXD |
| 5 | أخضر | RS485 B- أو uart RXD |
| لون الكابل | ترتيب السطر | وصف | ملاحظة |
| أحمر | 1 | تعمل بواسطة | 3.3V-30V دخول الجهد العريض |
| أسود | 2 | الـ GND | |
| أصفر | 3 | مخرج التبديل | محطة التبديل، سعة الحمل 1A 60V، يدعم ما يصل إلى خروجين من المفتاح مع منطق مستقل، المحطتان هما الاتصالين من المفتاح،لا تميز بين القطبين الإيجابي والسلبيويمكن توصيلها كما تشاء. |
| الأبيض | 4 | مخرج التبديل | |
| البني | 4 | RS485A+ | |
| أخضر | 5 | RS485B- |
5وصف المعلمات
| مأوديل:KUS630 | |
| نطاق القياس |

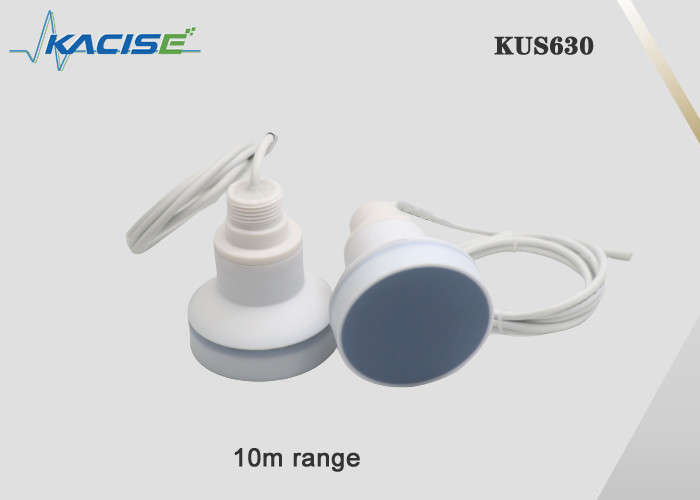

0.6م... 10م |
|
النقطة العمياء |
0... 0.6m ((منطقة العمل غير المستقرة داخل 0.6m ، لا ينصح بالعمل في هذا النطاق) ؛ يمكن تحقيق نسخة الحد الأدنى للمنطقة العمياء من 0.3m ، والتي تحتاج إلى تخصيصها. |
| فولتاج التزويد | 3. 3... 24 فولت DC ، موجة 10٪ SS |
|
التيار العامل |
≤ 45 mA (أسرع سرعة قياس) نسخة طاقة منخفضة ، استهلاك الطاقة النوم أقل من 0.3mA ، استهلاك الطاقة إرسال هو 20mA (أقل من 2ms) ، واستقبال استهلاك الطاقة ليس أكثر من 8mA (أقل من 150ms) |
|
إشارة الخروج |

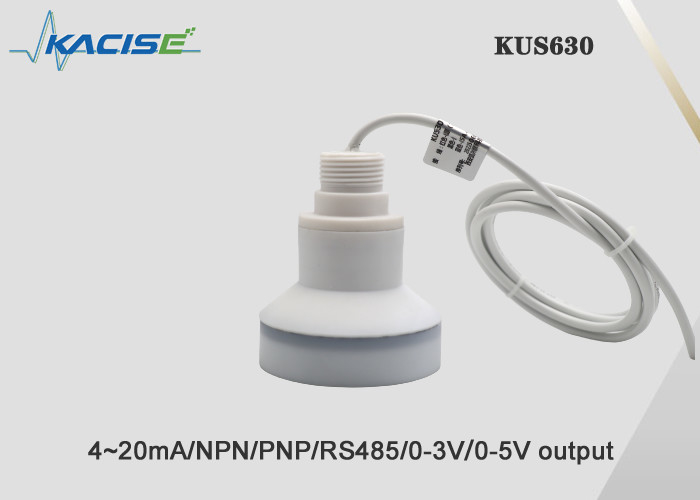

1الخروج التناظري القابل للبرمجة 0-10 فولت 2:مخرج RS485 3الخروج التسلسلي 4مخرج: 4-20mA 5:مخرج المفتاح |
| دقة القياس | ≤ 1٪ |
| تعويض الحرارة | نعم.. |
ظروف العمل
| درجة حرارة العمل | -25...70 درجة مئوية ((248...343K) |
| درجة حرارة التخزين | -40...85°C ((233...358K) |
تعليمات أخرى
| اتصال كهربائي | كابل 5 نواة (خروج تشبيه) ، كابل 6 نواة (خروج مفاتيح) |
| فئة الحماية | IP68 |

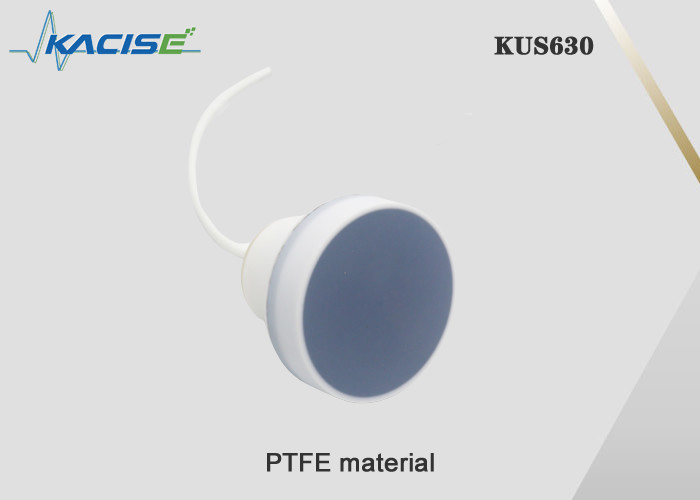

| مادة القشرة | PTFE |
6المزيد من المعلومات
يتم تثبيت مقياس مستوى الكائن بالموجات فوق الصوتية / السائل على الجزء العلوي من الحاوية. تحت التحكم الوظيفي لوحدة التركيب والمكونات الإلكترونية ،يُصدر المسبار شعاعًا من النبضات فوق الصوتية فوق 20000 هرتز إلى الجسم المقاسوبما أن درجة الحرارة لها تأثير على سرعة الصوت، يجب أن يقيس العداد درجة الحرارة لتصحيح سرعة الصوت. هناك العديد من الخيارات لنظام الأربعة أسلاك،والتي يمكن أن تجلب في وقت واحد 4-20mA، اتصالات RS485 ، اثنين من مخرجات الإرسال ، ويمكن أيضا أن يتم توفيرها بواسطة 220VAC.
7معلومات الطلب
| كوس | مأوديل | أوهالناتج | Rأنجي | دكاتب |
| 630B | دعم التخصيص | |||
| مصنوعة حسب الطلب | ||||
| 0-10 فولت | الخروج التناظري 0-10 فولت | |||
| 0-5 فولت | الخروج التناظري 0-5 فولت | |||
| 0-3 فولت | الخروج التناظري 0-3 فولت | |||
| 4-20mA | الخروج التناظري 4-20mA | |||
| SW | مخرج التبديل | |||
| أورت | بروتوكول Uart serial output MODBUS RTU | |||
| RS485 | بروتوكول RS485 الخروج MODBUS RTU | |||
| ملم XXX |
XXX mm يعني المسافة القصوى للقياس (الوضع الافتراضي 1000 ملم) |
|||
| كوس | 550 | RS485 | 10000ملم | |
