Place of Origin:
China
اسم العلامة التجارية:
Kacise
Model Number:
KUS600

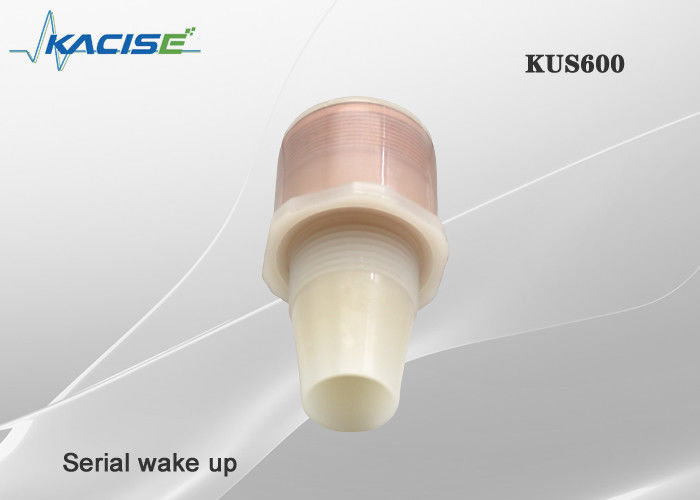

جهاز استشعار بالموجات فوق الصوتية سلسلة KUS600
1. الميزات
2. التعليمات
تستخدم أجهزة قياس مستوى الموجات فوق الصوتية في قياس مستوى السائل في مختلف المجالات الصناعية، وخاصة في معالجة المياه، ونطاق القياس الصناعي. يعتمد مقياس المستوى بالموجات فوق الصوتية معالجًا دقيقًا متقدمًا وتقنية معالجة الصدى الفريدة، والتي يمكن تكييفها مع ظروف العمل المعقدة المختلفة. تتيح وظيفة "تعلم الصدى الكاذب" للأداة التأكد بشكل صحيح من الصدى الحقيقي في ظل ظروف صدى كاذبة متعددة والحصول على نتائج قياس دقيقة. يحتوي محول الطاقة على مستشعر درجة حرارة مدمج، والذي يمكنه تحقيق تعويض درجة الحرارة لقيمة القياس. يعتمد محول الطاقة بالموجات فوق الصوتية التكنولوجيا الحاصلة على براءة اختراع للمطابقة الصوتية المثالية، بحيث يمكن إشعاع قوة الإرسال الخاصة به بشكل أكثر فعالية، ويمكن تحسين قوة الإشارة، وذلك لتحقيق قياس دقيق.
3. البعد
الوحدة في الرسم البياني هي مم.
4. الواجهة الإلكترونية وتعريف الإشارات
| لون السلك | دبوس | وصف | ملحوظة |
| أحمر | 1 | مزود الطاقة | 3.3 فولت-24 فولت |
| أسود | 2 | أرض | |
| أصفر | 3 | الإخراج التناظري | إصدار الطاقة المنخفضة لا يحتوي على مخرج تناظري |
| أزرق | 4 | RS485A + | |
| أخضر | 5 | RS485B- |
5. المعلمة
|
الموديل: KUS600 |
||
| يتراوح | 0.6 م - 5 م، منتج منخفض الطاقة يدعم مدخلات الجهد العريض، هذا النطاق مخصص لإمدادات الطاقة 3.3 فولت (نطاق 6 م قابل للتخصيص) | |
| منطقة غير صالحة للاستعمال | 0 ...0.6 م | |
| مزود الطاقة | 3.3 فولت-24 فولت | |
| استهلاك الطاقة | أقل من 0.3 مللي أمبير عند النوم، وأقل من 20 مللي أمبير عند الانبعاث، وأقل من 5 مللي أمبير عند القياس | |
| إشارة الإخراج | 0-5 فولت/4-20mA/NPN/PNP/RS485 | |
| توصيل كهربائي | كابل خماسي النواة (تناظري)، كابل سداسي النواة (محول) | |
| تتراوح القرار | 1 ملم | |
| دقة القياس | 0.5%-1% FS | |
| درجة حرارة. تعويض | نعم | |
| درجة حرارة العمل | -25...70 درجة مئوية (233...358 كيلو) | |
| درجة حرارة التخزين | -40...85 درجة مئوية (233...358 كيلو) | |
| فئة الحماية | IP68 | |
| مادة الغلاف | PVDF | |
6. شروط التثبيت
إذا تم تركيب المستشعر في درجة حرارة البيئة أقل من 0 درجة مئوية، فيجب أن يعمل بشكل جيد فيما يتعلق بإجراءات الحماية. في حالة التثبيت المباشر للمستشعر في الفتحة باستخدام الصواميل، يجب تثبيته في منتصف خيط المبيت.
نظرًا لأن الموجات فوق الصوتية النبضية المرسلة لها عرض معين، فإن الموجة المنعكسة في منطقة صغيرة قريبة من محول الطاقة تتداخل مع الموجة المرسلة، والتي لا يمكن تحديدها ولا يمكن قياس قيمتها المسافة. وتسمى هذه المنطقة المنطقة الميتة للقياس. يرتبط حجم النقطة العمياء بمسافة قياس الموجات فوق الصوتية.
7. طلب المعلومات
| كو | حجم الجسم | الإخراج | النطاق الأقصى | وصف | |
| 600 | |||||
| حسب الطلب | حسب الطلب | ||||
| 4-20 مللي أمبير | إخراج وضع 4-20mA مع بروتوكول RS485 MODBUS | ||||
| 0-3.3 فولت | نطاق مصدر الطاقة هو 3.3 على الأقل | ||||
| 0-5.0 فولت | نطاق مصدر الطاقة هو 5.0 على الأقل | ||||
| RS485 | وضع توفير الطاقة مع بروتوكول RS485 MODBUS | ||||
| XX م | XX متر هو النطاق الأقصى الذي يمكن اكتشافه، والطول الافتراضي هو 1 متر | ||||
| كو | 600 | RS485 | 3 م | ||
