Place of Origin:
China
اسم العلامة التجارية:
Kacise
إصدار الشهادات:
CE
Model Number:
KUM2500C
KUM2500C مستوى الوقود للموقف بالموجات فوق الصوتية 4 - 20mA / RS232 / RS485 / 0 - 5V 9 - 36V
1نظرة عامة على الإنتاج
جهاز استشعار مستوى النفط بالموجات فوق الصوتية هو معدات مراقبة كمية النفط المصممة للأفراد الإداريين في موكب السيارات. يمكن أن يمنع سرقة البنزين من قبل السائقين، وتحسين تكلفة النقل،عمل القيادة للسائق ومساعدة القرار الإحصائي، وما إلى ذلك يستخدم المستشعر المسبار بالموجات فوق الصوتية للكشف عن ارتفاع مستوى النفط ويقوم بمعالجة ذكية لإشارة الارتفاع من كمية النفط من خلال البرنامج المدمج في الجسم الرئيسي.ثم يرسل معلومات كمية النفط إلى منصة النظام من خلال نظام تحديد المواقع لتوليد تقرير كمية النفط بعد التحليل. يدعم المستشعر منفذ سلسلة وخرجات التناظرية ويمكن الاتصال مع نظام تحديد المواقع من معظم العلامات التجارية / بيدو كل شيء في جهاز واحد.يمكن توصيل جهاز الاستشعار بنظام مراقبة خلف الكواليس بسهولة.
The products adopt non-contact measurement ultrasonic wave sensor technology developed independently by our company and first created domestically and are widely used in fuel consumption monitoring projects for vehicles and sold overseas.
2مراقبة الشبكة
الخصائص
3مقدمة للمنتج

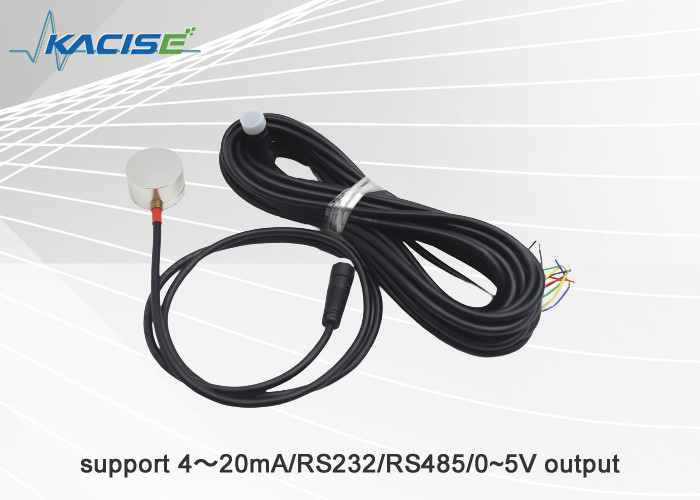

3.1صورة المنتج الحقيقي تظهر في الشكل التالي.

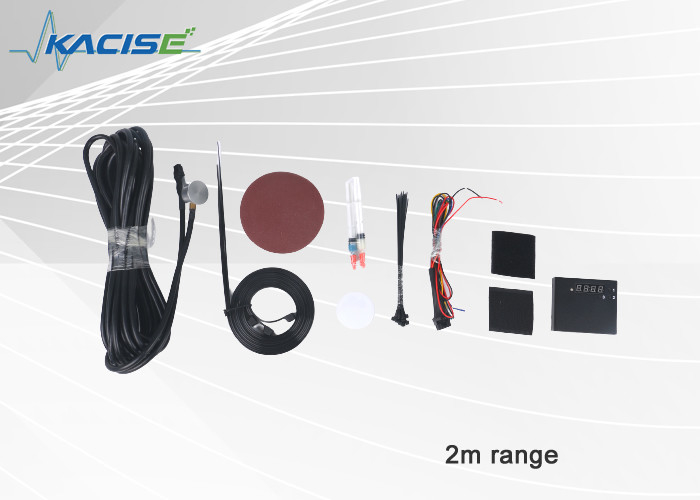

3.2قائمة تكوين المنتج
قائمة التكوينات القياسية:
| الرقم | الاسم | كمية | الوحدة | ملاحظة |
| 1 |
الجسم الرئيسي لجهاز استشعار مستوى الزيت الموجات فوق الصوتية الموجات فوق الصوتية |
1 | تم تعيين | |
| 2 | مسبار بالموجات فوق الصوتية | 1 | قطعة | الطول الإجمالي هو 9M مع خط التمديد |
| 3 | سلك واجهة المستخدم | 1 | قطعة | بما في ذلك خطوط الطاقة وخط واجهة البيانات |
| 4 | حزمة التثبيت المساعد | 1 | الحزمة | عقدة الموجات بالموجات فوق الصوتية (صندوق صغير) / ضغط خرطوم طوله 1.2 متر (3 قطعة) / شريط 15 سم (15 قطعة) / ورق الرمل (2 قطعة) |
قائمة تكوينات اختيارية:
| الرقم | الاسم | الوحدة | ملاحظة |
| 1 | غراء خاص | زجاجة |
|
3.3المعلمات التقنية
| الجهد التشغيلي | 9~36VDC |
| الحد الأقصى لاستهلاك الطاقة | 0.8W/12VDC |
| درجة حرارة العمل | -40°C~+85°C ((المستوى الصناعي) |
| رطوبة العمل | 5% إلى 90% |
| نطاق القياس | يتم تحديدها وفقًا للمواد وسمك الحاوية ؛ بالنسبة لوحة فولاذية سمكها 5 مم ، فإن نطاق القياس هو 5 ~ 200 سم. |
| نطاق محامل الضغط | ≤0.8kg أو 0.8MPa |
| دقة قياس السائل | ± 1% |
| واجهة المعدات | توفير منفذ إخراج من الجهد/التيار التناظري، منفذ بيانات RS232 و RS485. |
| معايير منفذ الاتصال |
معدل البود الافتراضي هو 9600 لا توجد علامة تحديد، 8 أرقام بيانات و 1 رقم توقف و لا يوجد تحكم سائليتم إعطاء قيمة مستوى السائل التي يقيسها جهاز الاستشعار في الوقت الحقيقي في كل 10 ثانية بعد معالجة التسوية. ملاحظة: يمكن تخصيص معدل البود وفترة انتقال البيانات. |
3.4 خصائص المنتج
1دقة عالية: نسبة دقة قياس ارتفاع مستوى الزيت من جهاز استشعار مستوى الزيت هي 0.1mm ودقة القياس ± 0.5%.يمكن ضمان دقة قياس عالية في درجة حرارة عالية وبيئة خارجية باردة عالية.
2استقرار طويل الأجل جيد: مستشعر مستوى النفط يعتمد طريقة قياس الموجات بالموجات فوق الصوتية ويقوم بقياس غير اتصال. magnetic sliding system measurement methods that adopt direct contact measurement methods at present generally so as to avoid corrosion and pollution of oil level sensor by fuel oil and maintain long-term stability.
3. التثبيت والصيانة السهلة: تحتاج فقط إلى تثبيت مسبار المستشعر في الجزء السفلي من خزان الوقود الخارجي. لا حاجة إلى تغيير نظام قياس موجود في خزان الوقود،لا حاجة لحفر حفرة وجعل تغيير على خزان الوقودفي نفس الوقت، فإنه يمكن أن تضمن التشغيل الطبيعي لمعداد الزيت السابق من المركبات.
4الصوت البيئي، استهلاك طاقة صغير. قياس عدم الاتصال يجعل من غير الضروري حفر ثقب على خزان الوقود أو تعديله. لن يتم إحضار الأوساخ والتلوث إلى زيت الوقود.
5- موثوقية قوية: لا يزال العمل بشكل طبيعي في بيئة معادية؛ مضاد للرطوبة، مضاد للحمض، مضاد للإلتهاب، مضاد للتدخل والذكاء.

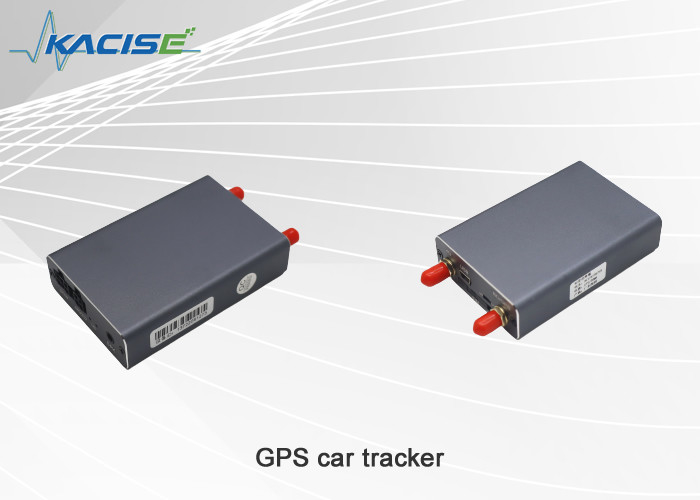

يمكن استخدام المنتج بشكل مستقل باستخدام شاشة العرض المساعدة. ويمكن أيضًا استخدامه مع معدات GPS عن طريق نقل البيانات إلى خلف الكواليس من خلال معدات GPS لإحصاء البيانات ،تحليل البيانات والاستفسار.
2.5نطاق التطبيق
جهاز استشعار مستوى الزيت بالموجات فوق الصوتية مصمم لجميع أنواع المركبات (مثل المركبات اللوجستية والتاكسي والحافلات وسيارات الركاب ، إلخ) لتسجيل التزود بالوقود ،استهلاك النفط للسيارات مع الرقمنة لمنع حدوث سرقة الوقودوتجنب إهدار الموارد وتحسين كفاءة الإدارة وسلامة المرور وتعزيز مستوى إدارة العمليات.
4. الأسلاك
1. ترتيب خط التمديد في المقصورة. يجب أن تتبع الأسلاك الشعاع العرضي للسيارة في وقت الأسلاك. يجب أن لا تؤثر على الدرج الأصلي التفريغ الذاتي، وإصلاح الرأس،وغيرها وغيرها من الوظائف الأصلية.
2يجب أن يكون خط التمديد بعيدًا عن محرك السيارة لتجنب إنتاج تداخلات كهرومغناطيسية تنتجها المحرك.
3يجب أن تكون محطة خط المسبار وخط التمديد مغلفة بشكل صحيح لمنع السقوط.
4يجب أن يكون خط التمديد على بعد 20 سم على الأقل من أجزاء التدفئة في السيارة. يستخدم شريط تثبيت لتثبيت خط التمديد كل 50 سم.قم بترتيب السلك في موقع تركيب السيارة بشكل معقول.
5قم بتوصيل المركبات وتأكيد بيانات المنصة
1. أقطع الاتصال مع مصدر الطاقة وأثبت الجسم الرئيسي في الموقف القريب من نظام تحديد المواقع (حيث لن يحدث تسرب المياه) وأثبته بشكل صحيح
2يتم توصيل السلك الأحمر والأسود من خط واجهة المستخدم إلى مصدر الطاقة العام للسيارة مع سلك أحمر يربط القطب الإيجابي والسلك الأسود يربط القطب السلبي.
حدد وضع الواجهة وفقًا لمواجهة استهلاك زيت التجميع من نظام تحديد المواقع.
الكمية التناظرية: الخط الأخضر متصل بمنفذ GPS التناظري ، والأسلاك السوداء متصلة بمنفذ GPS التناظري ،
B. الاتصال RS232: يتم توصيل السلك الأصفر (TX) مع GPS RX والسلك الأزرق (RX) مع GPS TX. يتم توصيل السلك الأسود (GND) مع GPS الأرضي.
C. RS485 الاتصالات: السلك البني (ب) متصل مع B من نظام تحديد المواقع؛ السلك الأرجواني (أ) متصل مع A من نظام تحديد المواقع والسلك الأبيض متصل مع الأرض GPS.
3تشغيل وتحقق مما إذا كانت المنصة تقدم بيانات استهلاك النفط.
