Place of Origin:
China (Mainland)
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
certificate of explosion-proof, CE
Model Number:
KUS600

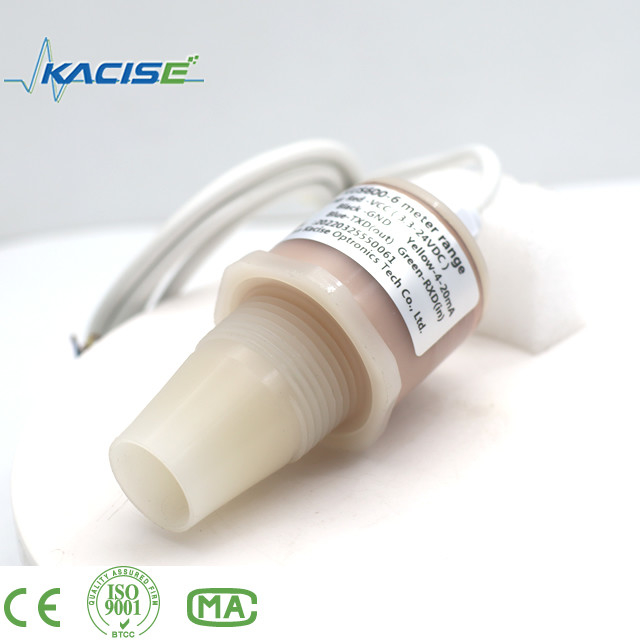

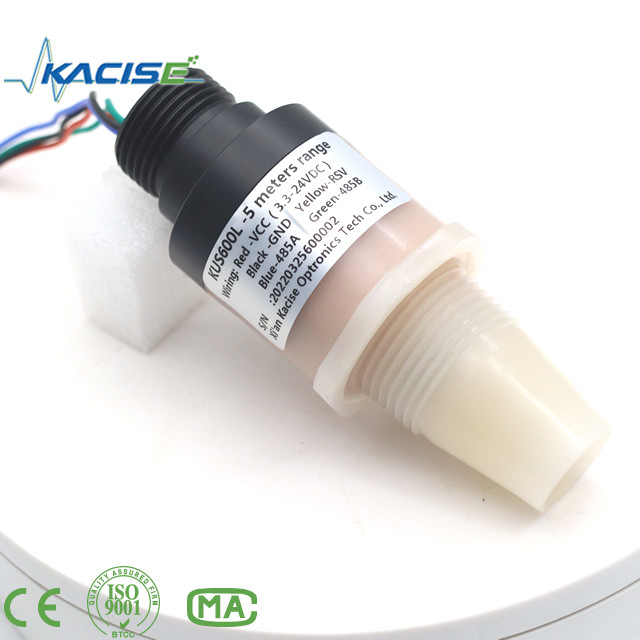

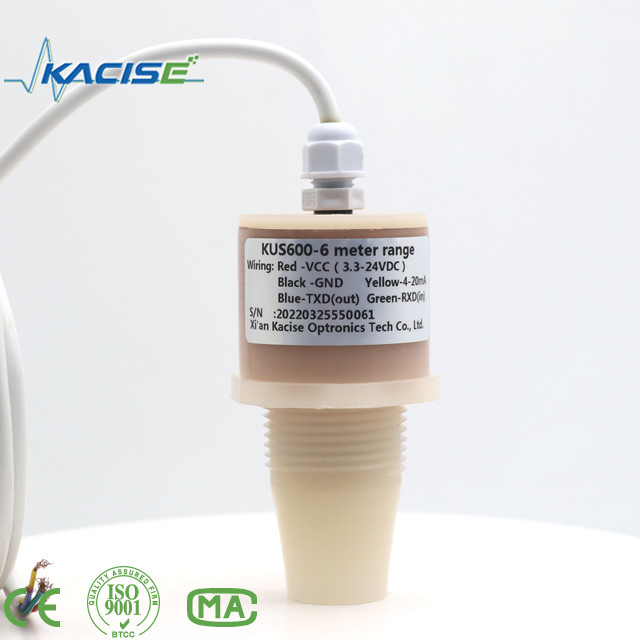

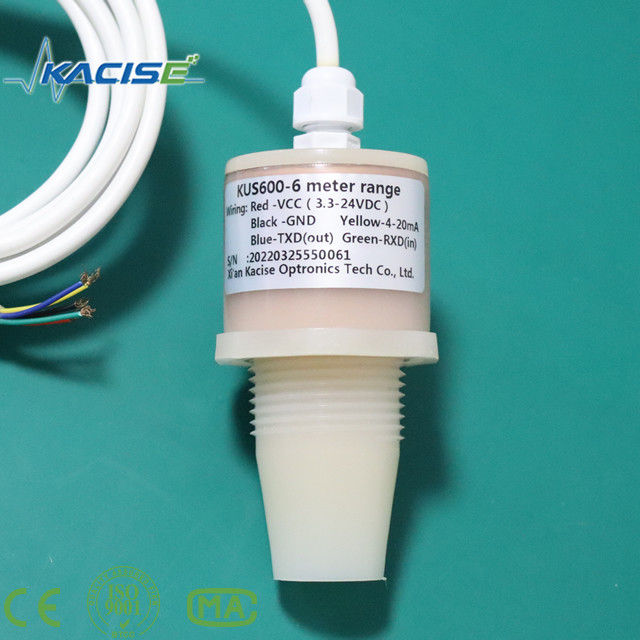

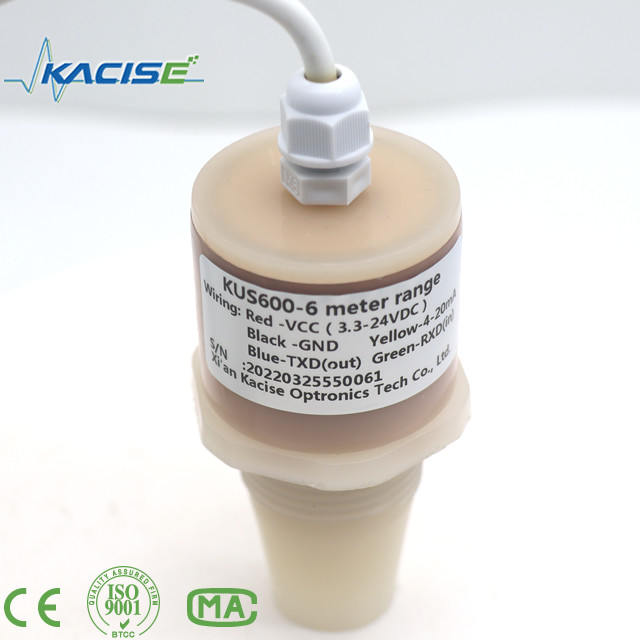

يستخدم جهاز الاستشعار بالموجات فوق الصوتية KUS600 المصنوع من مواد PVDF / PTFE لقياس المسافة ومستوى السائل.
| الصفة | القيمة |
|---|---|
| مسافة القياس | 0.6m-5m |
| النقطة العمياء | 0... 600 ملم |
| إمدادات الطاقة | 3.3V-24V |
| استهلاك الطاقة | حالة النوم: <0.3mA حالة الموجة: < 20mA (وقت الموجة < 1ms) حالة الكشف: <5mA |
| مستوى الحماية | IP68 |
| مادة القشرة | مادة PVC / PVDF / PTFE |
| دقة النطاق | ≤ 1% من أسعار العملات |
| مجموعة من الدقة | 0.1ملم |
| التيار العامل | ≤ 45 mA |
| نموذج الناتج | 0-10 فولت، 0-3 فولت، 0-5 فولت / 4-20mA/NPN/PNP/RS485 |
| درجة حرارة البيئة | -40...85 درجة مئوية (233...358 كيلو) |
| اتصال كهربائي | كابل 5 نواة (مخرجات تشبيه) ، كابل 6 نواة (مخرجات مفاتيح) |
الوحدة في الرسم البياني هو ملم.
| لون الكابل | الدبوس | الوصف | ملاحظة |
|---|---|---|---|
| أحمر | 1 | إمدادات الطاقة | |
| أسود | 2 | الـ GND | |
| أصفر | 3 | مخرجات التناظرية | 600B سوف تعمل في الوضع 1 أو 0 لا يمكن أن تعمل في وضع توفير الطاقة، إذا تم استخدام 4-20mA، 0-3.3V 0-5V الخروج التناظري. |
| الأزرق | 4 | RS485A+ | TTL-TXD للإشارة الخارجة ttl |
| أخضر | 5 | RS485B- | TTL-RXD للإشارة الخارجة ttl |
| لون الكابل | الدبوس | الوصف | ملاحظة |
|---|---|---|---|
| أحمر | 1 | إمدادات الطاقة | |
| أسود | 2 | الـ GND | |
| أصفر | 3 | مخرج التبديل | تيار الحمل 1A@60V |
| الأبيض | 4 | مخرج التبديل | |
| البني | 5 | RS485A+ | TTL-TXD للإشارة الخارجة ttl |
| أخضر | 6 | RS485B- | TTL-RXD للإشارة الخارجة ttl |
| نطاق الاستشعار | 6005000 ملم @ 3.3 فولت مصدر الطاقة يمكن أن تصل مسافة القياس إلى 6 أمتار إذا كان مصدر الطاقة 24 فولت. |
| نطاق التعديل | 3005000ملم |
| مساحة غير صالحة للاستخدام | 0...600 ملم |
| تأخير الاستجابة | حوالي 10 ms |
| المواد | PVDF |
| الجهد التشغيلي UB | 3.3... 24 فولت DC، موجة 10٪ SS |
| تيار إمداد بدون حمولة I0 | فترة نشطة ≤ 20 mA و ≤0.3 mA أثناء النوم |
