Place of Origin:
China (Mainland)
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
certificate of explosion-proof, CE
Model Number:
KUS600

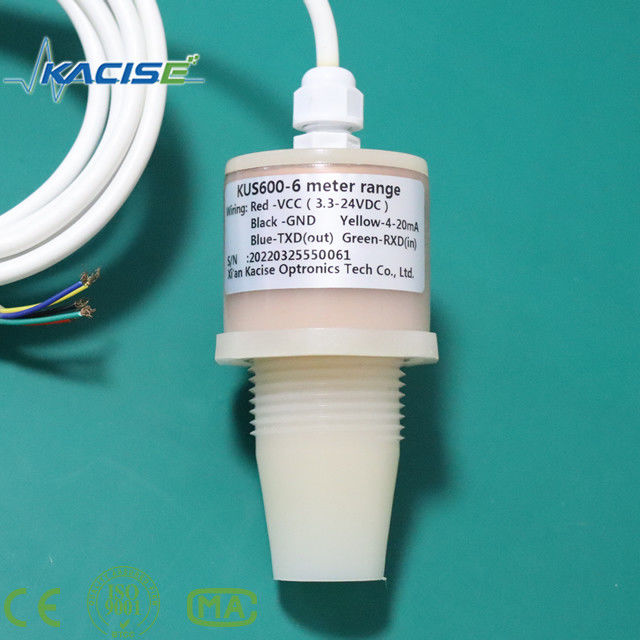

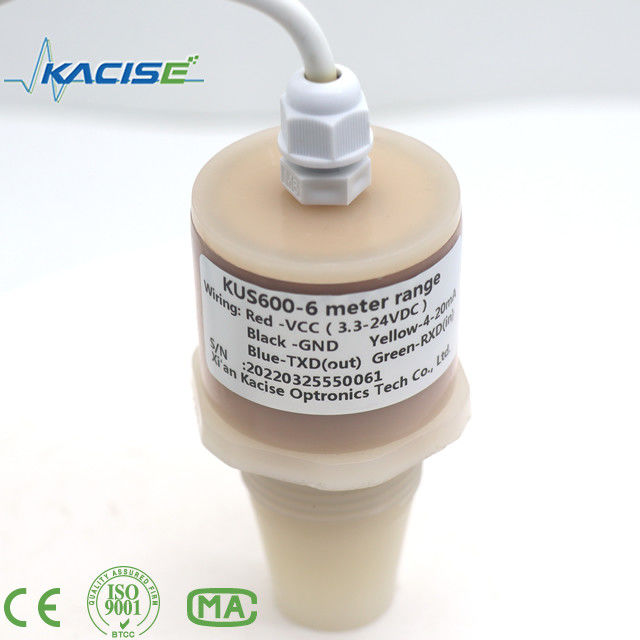

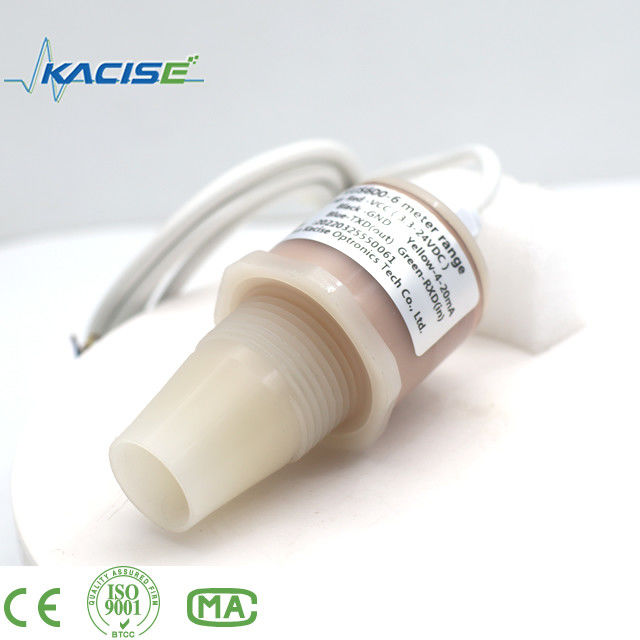

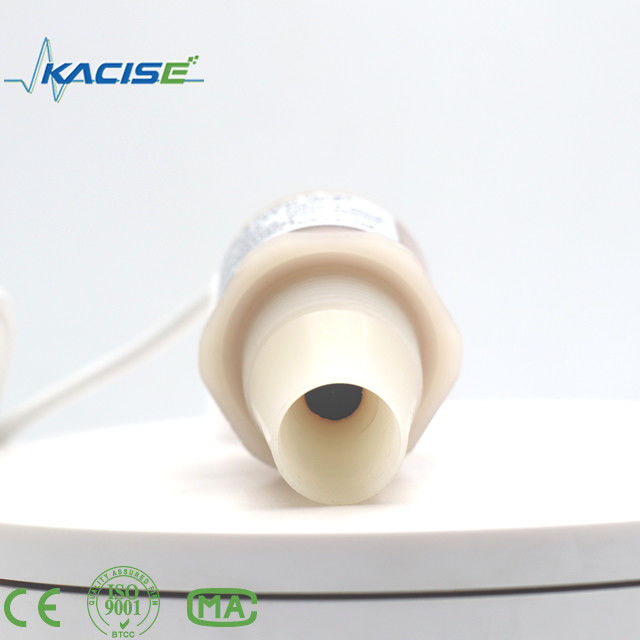

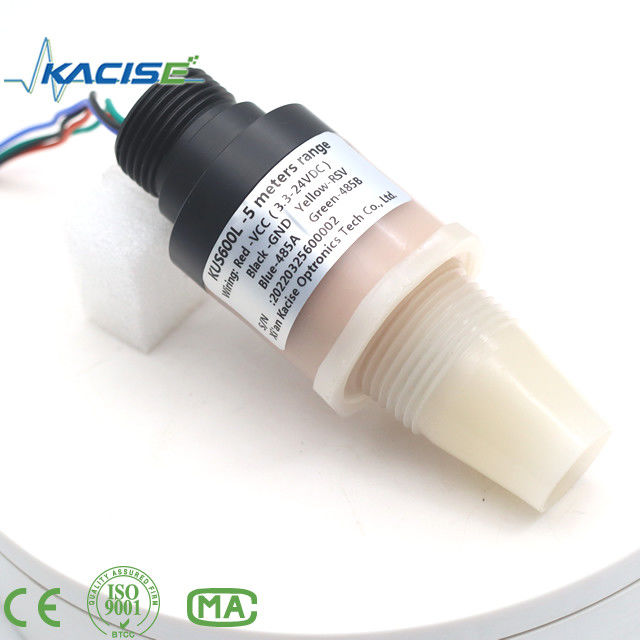

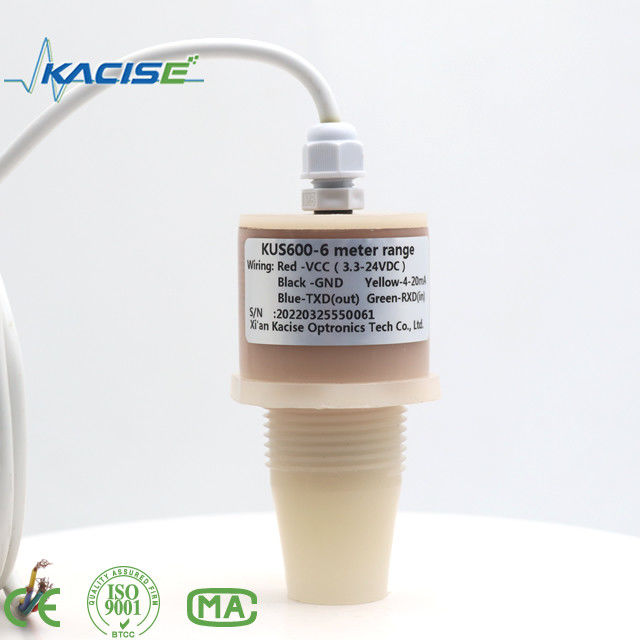

يتم استخدام جهاز الاستشعار بالموجات فوق الصوتية KUS600 المصنوع من مواد PVDF/PTFE لقياس المسافة ومستوى السائل.
| يصف | قيمة |
|---|---|
| قياس المسافة | 0.6 م-5 م |
| نقطة عمياء | 0 ... 600 ملم |
| مزود الطاقة | 3.3 فولت-24 فولت |
| استهلاك الطاقة | حالة النوم: <0.3mA حالة الموجة: <20mA (زمن الموجة <1 مللي ثانية) حالة الكشف: <5mA |
| مستوى الحماية | IP68 |
| مادة القشرة | بولي كلوريد الفينيل/PVDF/PTFE |
| دقة تتراوح | ≥1% FS |
| تتراوح القرار | 0.1 ملم |
| العمل الحالي | ≥ 45 مللي أمبير |
| نموذج الإخراج | 0-10 فولت، 0-3 فولت، 0-5 فولت /4-20 مللي أمبير/NPN/PNP/RS485 |
| درجة الحرارة المحيطة | -40...85 درجة مئوية (233...358 كيلو) |
| توصيل كهربائي | كابل 5 النواة (مخرج تناظري)، كابل 6 النواة (مخرج التبديل) |
الوحدة في الرسم البياني هي مم.
| لون الكابل | دبوس | وصف | ملحوظة |
|---|---|---|---|
| أحمر | 1 | مزود الطاقة | |
| أسود | 2 | أرض | |
| أصفر | 3 | الإخراج التناظري | سيعمل 600B في الوضع 1 أو 0 ولا يمكن أن يعمل في وضع توفير الطاقة، إذا تم استخدام الإخراج التناظري 4-20 مللي أمبير، 0-3.3 فولت 0-5 فولت. |
| أزرق | 4 | RS485A + | TTL-TXD لإشارة إخراج ttl |
| أخضر | 5 | RS485B- | TTL-RXD لإشارة إخراج ttl |
| لون الكابل | دبوس | وصف | ملحوظة |
|---|---|---|---|
| أحمر | 1 | مزود الطاقة | |
| أسود | 2 | أرض | |
| أصفر | 3 | تبديل الإخراج | تحميل الحالي 1A @ 60V |
| أبيض | 4 | تبديل الإخراج | |
| بني | 5 | RS485A + | TTL-TXD لإشارة إخراج ttl |
| أخضر | 6 | RS485B- | TTL-RXD لإشارة إخراج ttl |
| نطاق الاستشعار | 600...5000 مم @ 3.3 فولت مصدر طاقة. يمكن أن تصل مسافة القياس إلى 6 أمتار إذا كان مصدر الطاقة 24 فولت. |
| نطاق التعديل | 300...5000 ملم |
| منطقة غير صالحة للاستعمال | 0...600 ملم |
| تأخير الاستجابة | تقريبا. 10 مللي ثانية |
| مادة | PVDF |
| جهد التشغيل يو بي | 3.3...24 فولت تيار مستمر، تموج 10%SS |
| تيار العرض بدون تحميل I0 | ≥ 20 مللي أمبير فترة النشاط و .30.3 مللي أمبير أثناء وقت النوم |
