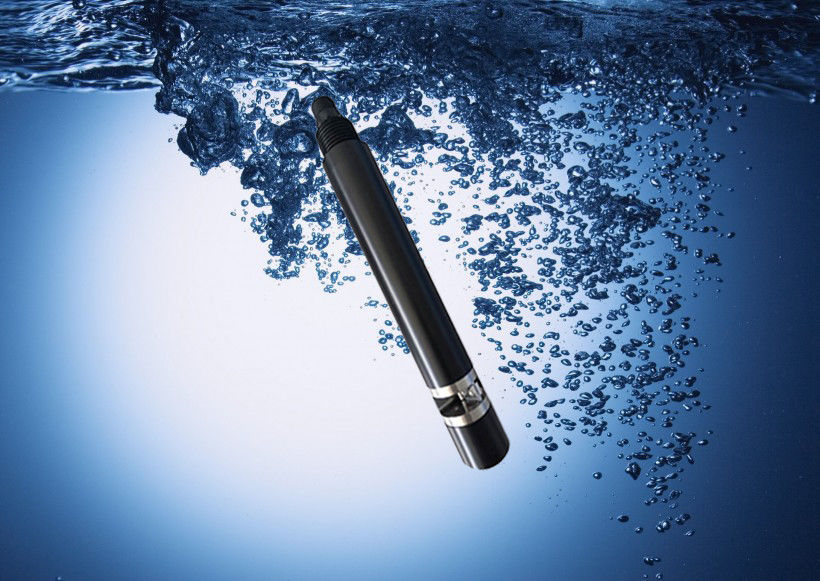

KCD310 جهاز استشعار COD عبر الإنترنت لا المفاعلات لا تلوث حجم صغير أكثر ملاءمة COD ضبابية ودرجة الحرارة

1المبدأ

العديد من المركبات العضوية المذابة في الماء تمتص الضوء فوق البنفسجييمكن قياس محتوى الملوثات العضوية المذابة في الماء بدقة عن طريق قياس امتصاص هذه المركبات العضوية لأشعة فوق البنفسجية بطول موجة 254 نانومتريستخدم جهاز استشعار COD عبر الإنترنت KCD310 مصدرين للضوء ، واحد ضوء فوق البنفسجي لقياس محتوى COD في الماء ، والضوء المرجعي الآخر لقياس ضبابية الماء ، بالإضافة إلىيتم تعويض الضعف في المسار البصري بواسطة خوارزمية خاصة، والتي يمكن أن تلغي تدخل الشوائب الجسيمية إلى حد ما، وذلك لتحقيق قياس أكثر استقرارا وموثوقية.

2الخصائص

• لا مادة تجريبية، لا تلوث، حماية اقتصادية وبيئية
• الحجم الصغير، التثبيت الأكثر ملاءمة، الرصد المستمر لجودة المياه عبر الإنترنت
• يمكن قياس سمك القرش والضبابية ودرجة الحرارة
• تعويض تلقائي لتداخلات الغموض
• مع فرشاة تنظيف لمنع الالتصاق البيولوجي
• الانجراف الصغير، استجابة سريعة، قياس أكثر دقة
• حتى المراقبة طويلة الأجل مستقرة للغاية
• خالية من الصيانة، عمر خدمة طويل وتكلفة منخفضة
• جهاز استشعار رقمي، واجهة RS-485، بروتوكول Modbus/RTU
• الإلكترونيات ذات الطاقة المنخفضة، تصميم مكافحة التداخل

3المواصفات التقنية

4. الرسم الأبعاد

الملاحظة: وصلة المستشعر هي M16-5 ربط مقاوم للماء الأساسي

5التثبيت والاتصال الكهربائي

5.1 التثبيت

عندما يجب تجنب جهاز الاستشعار معلق بسبب تدفق المياه، وتثبيت جهاز الاستشعار، ليس أكثر من 2 متر من عمق سطح المياه في جهاز الاستشعار الذي يضرب جدار أو أي بنية هيدروليكية أخرى،إذا كان التيار قوي جدا، رجاءً إصلاح المستشعر.

قم بتثبيت جهاز الاستشعار على مسافة لا تزيد عن 2 متر من سطح الماء.

تم تخفيض جهاز الاستشعار إلى 30 سم تحت أدنى مستوى ممكن للمياه، مع مراعاة تقلبات مستوى المياه.

يتم وضع جهاز الاستشعار في الماء حيث لا توجد فقاعات.

يوصى بتثبيت غطاء كابل خارج كابل المستشعر. يتم وضع المستشعر أفقيًا وبشكل ثابت ، ويتم توجيه منطقة القياس نحو التيار.

5.2 اتصال كهربائي

الكابل هو سلك محمي مزدوج من أربعة نواة محدد في تسلسل خط:

سلك أحمر -- سلك التيار (12 ~ 24VDC)

الخط الأسود (GND)

الخط الأزرق -- 485a

الخط الأبيض -- 485b

قبل التشغيل الكهربائي، يجب فحص تسلسل الأسلاك بعناية لتجنب الخسائر غير الضرورية الناجمة عن أخطاء الأسلاك.

تعليمات الأسلاك: النظر في الغمر الكابل لفترة طويلة في الماء (بما في ذلك مياه البحر) أو تعرضها للهواء، جميع الأسلاك مطلوبة للقيام بمعالجة مقاومة للماء،يجب أن يكون للكابل العميل قدرة معينة ضد التآكل.

6الصيانة

 6.1 مخطط وطرق الصيانة

 جدول الصيانة

من أجل ضمان قياس دقيق ، التنظيف مهم للغاية ، والتنظيف المنتظم للمستشعر ، يساهم في استقرار البيانات.

ملاحظة: يتم التوصية بتكرار الصيانة في الجدول أعلاه فقط. يرجى تنظيف جهاز الاستشعار وفقًا للاستخدام الفعلي للجهاز الاستشعار.

طريقة الصيانة

1) سطح جهاز الاستشعار: نظف سطح جهاز الاستشعار بماء الصنبور. إذا بقيت حطام، امسح بقطعة قماش ناعمة رطبة. بالنسبة للقذارة الشديدة، أضف بعض المنظفات المنزلية إلى مياه الصنبور لتنظيفها.

2) تحقق من سلك جهاز الاستشعار: يجب ألا يكون السلك مشدوداً عندما يعمل بشكل طبيعي ، وإلا فمن السهل كسر السلك داخل السلك وتسبب عدم قدرة جهاز الاستشعار على العمل بشكل طبيعي.

3) تحقق مما إذا كانت نافذة قياس جهاز الاستشعار متسخة وفرشاة التنظيف طبيعية.

4) تحقق من فرشاة جهاز الاستشعار من أجل التلف.

5) بعد 18 شهرا من الاستخدام المستمر، العودة إلى المصنع لاستبدال جهاز الختم الديناميكي.

النقاط التي يجب ملاحظتها

يحتوي المسبار على مكونات ضوئية وإلكترونية حساسة. تأكد من أن المسبار لا يتعرض لأي آلة ثقيلة. لا توجد أجزاء داخل المسبار تتطلب صيانة المستخدم.

 6.2 معايرة أجهزة الاستشعار

معايرة الضبابية

 معايرة الصفر: خذ الكمية المناسبة من السائل ذو الغموض الصفري مع الكأس الكبيرة، وضع جهاز الاستشعار في المحلول عموديا،وتعديل نقطة الصفر بعد 3 ~ 5 دقائق من الاستقرار العدديإضافة إشارات التعليمات.

معايرة المنحدر: يتم وضع المستشعر في محلول في 100NTU محلول قياسي لمدة 3 ~ 5 دقائق بعد الاستقرار العددي.

معايرة القرش

الخب (فثلات هيدروجين البوتاسيوم، C8H5KO4) هو عامل كيميائي شائع، والذي يمكن استخدامه لإعداد محلول قياسي لـ COD.

تحضير المحلول القياسي

1 تزن بدقة 0.8503g KHP في 1000ml قنينة. ملء بالماء المقطر أو غير المؤين إلى أعلى مستوى. هذا المحلول هو 1000 ملغ / لتر محلول COD.

2 صب 100 مل من المحلول في علبة 1000 مل، ثم ملء إلى أعلى مستوى مع المياه المقطرة أو غير المؤيونة. بعد الاهتزاز، كان تركيز COD 100 ملغ / لتر.تم تحضير المحلول بتركيز 5 ملغ/ لتر بنفس الطريقة.

تخزين المحلول القياسي المركز (الخطوة 2.1) في زجاجة زجاجية سوداء وتخزينها عند درجة حرارة منخفضة لمنع تحللها.2) يجب أن تستخدم في غضون 24 ساعة من الإعداد.

المعايرة (معايرة نقطتين)

تم وضع جهاز الاستشعار في محلول 5 ملغ/ لتر COD، وتم تأكيد أن جميع مسارات الضوء غارقة في الماء > 2 سم بدون فقاعات.د.

2 وضع جهاز الاستشعار في محلول 100MG/L COD وتعديل المنحدر وفقا لأوامر الملحق.

الملاحظة: 1، KHP لديه خطر السرطان، يرجى ارتداء القفازات عند العملية، وتجنب الاتصال مع الجلد.

2عند معايرة، أولا معايرة درجة الحرارة، ثم معايرةالغموض، ثم معايرة COD.

3إذا تم معايرة المنحدر ولم تتغير قيمة جهاز الاستشعار خلال 3 دقائق، قم بإيقاف تشغيله وإعادة تشغيله.

ملاحظات

لحماية جهاز الاستشعار من الشمس

من فضلك لا تلمس جهاز الاستشعار بيديك

سطح جهاز الاستشعار خال من فقاعات الهواء أثناء القياس والمعايرة

تجنب تطبيق أي ضغوط ميكانيكية مباشرة على جهاز الاستشعار أثناء الاستخدام

6.3 أسئلة شائعة

7الجودة والخدمة

7.1 ضمان الجودة

إدارات تفتيش الجودة لديها إجراءات تفتيش موحدة، مع معدات واختبار متقدمة ومثالية والوسائل، ووفقا صارمة لقواعد التفتيش،72 ساعة من الشيخوخة للمنتجات لإجراء التجارب، تجارب الاستقرار، لا تدع مصنع منتج غير مؤهل.

المُستلم سيعيد شحنة المنتج مع معدل عدم المطابقة بنسبة 2٪، وسيتحمل المورد جميع التكاليف.معيار التعويض يشير إلى وصف المنتج المقدم من قبل المورد.

ضمان الكمية وسرعة التسليم

7.2 قطع الغيار

هذا المنتج يتضمن:

جهاز استشعار واحد

نسخة واحدة من دليل الاستخدام

شهادة 1

7.3 التزام بالخدمة بعد البيع

تقدم شركتنا خدمة ما بعد البيع لمدة سنة واحدة من تاريخ البيع ، ولكن لا تشمل الأضرار الناجمة عن الاستخدام غير السليم. إذا كان هناك حاجة إلى إصلاح أو تعديل ، يرجى إرجاعها على نفقاتك الخاصة,ستقوم الشركة بإصلاح الأضرار التي لحقت بالأداة مجاناً.
