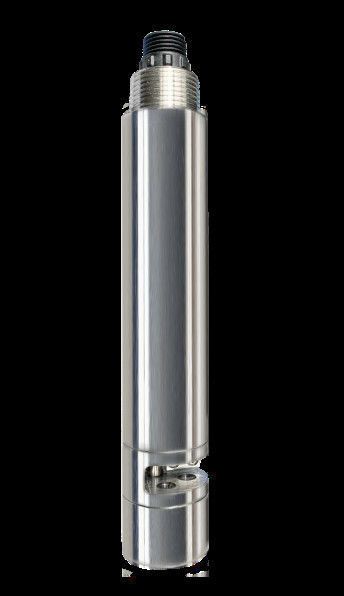

KCD602 مستشعر COD عبر الإنترنت لا يوجد كواشف لا تلوث حجم صغير لمراقبة جودة المياه

تمتص العديد من المواد العضوية الذائبة في الماء الأشعة فوق البنفسجية. ولذلك، فمن خلال قياس امتصاص هذه المواد العضوية بواسطة الأشعة فوق البنفسجية عند طول موجة 254 نانومتر، يمكن قياس الكمية الإجمالية للملوثات العضوية الذائبة في الماء بدقة. يستخدم مستشعر COD عبر الإنترنت KCD602 مصدرين للضوء، ضوء فوق بنفسجي بطول 254 نانومتر وضوء مرجعي فوق بنفسجي بطول 365 نانومتر، والذي يمكنه تعويض توهين المسار البصري تلقائيًا وإزالة تداخل مينا المادة المعلقة الحبيبية إلى حد معين، وبالتالي تحقيق المزيد من الاستقرار والموثوقية.

• لا الكواشف، لا تلوث، أكثر اقتصادا وحماية البيئة
• حجم صغير، سهل التركيب، ومراقبة مستمرة لجودة المياه
• قياس COD، التعكر ومعلمات درجة الحرارة
• التعويض التلقائي لتداخل التعكر
• مع فرشاة تنظيف لمنع الالتصاق الحيوي
• انحراف صغير، استجابة سريعة، قياس أكثر دقة
• استقرار ممتاز حتى بالنسبة للمراقبة على المدى الطويل
• لا تحتاج إلى صيانة، وعمر خدمة طويل، وتكلفة استخدام منخفضة
• مستشعر رقمي، واجهة RS-485، بروتوكول Modbus/RTU
• تصميم منخفض الطاقة، تصميم مضاد للتدخل

عندما يتم توصيل المستشعر، يجب منع المستشعر الناتج عن تدفق المياه من الاصطدام بالجدار أو مرافق الحفاظ على المياه الأخرى. إذا كان تدفق المياه عاجلاً للغاية، فقم بإصلاح المستشعر.

قم بتركيب المستشعر على عمق لا يزيد عن 2 متر من سطح الماء.

مع الأخذ في الاعتبار تقلب مستوى الماء، يتم غمر المستشعر في أدنى مستوى ممكن للمياه أقل من 30 سم.

يتم وضع المستشعر في وضع لا توجد فيه فقاعات في الماء.

• قم بتركيب واقي الكابل خارج كابل المستشعر.
• يجب وضع المستشعر بشكل أفقي وآمن. منطقة القياس تواجه اتجاه التدفق.

• الخط الأحمر - كابل الطاقة (12-24VDC)
• الخط الأسود - السلك الأرضي (GND)
• الخط الأزرق – 485 أ
• الخط الأبيض – 485 ب
• الأسلاك العارية - درع

بعد اكتمال الأسلاك، يجب فحصها بعناية لتجنب تلف المستشعر الناتج عن الأسلاك غير الصحيحة.

مواصفات الكابل:وبالنظر إلى أن الكابل مغمور في الماء (بما في ذلك مياه البحر) لفترة طويلة أو معرض للهواء، فإن الكابل يتمتع بدرجة معينة من مقاومة التآكل. يبلغ القطر الخارجي للكابل Φ6 مم وجميع الواجهات مقاومة للماء.

6.1.1 جدول الصيانة

لضمان دقة القياسات، يعد التنظيف أمرًا مهمًا، كما يساعد التنظيف المنتظم للمستشعر على استقرار البيانات.

ملحوظة: تكرار الصيانة في الجدول أعلاه هو مجرد توصية. يرجى الحفاظ على المستشعر وفقًا للاستخدام الفعلي للمستشعر.

6.1.2 طريقة الصيانة

1) السطح الخارجي للمستشعر: قم بتنظيف السطح الخارجي للمستشعر بماء الصنبور. إذا كان لا يزال هناك بقايا متبقية، فامسحها بقطعة قماش ناعمة ورطبة. للتخلص من بعض الأوساخ العنيدة، أضف بعضًا من سائل الغسيل المنزلي إلى ماء الصنبور لتنظيفه.

2) تحقق من كابل المستشعر: لا ينبغي ربط الكابل أثناء التشغيل العادي. وإلا، فقد ينكسر الكابل الموجود داخل الكابل، مما يتسبب في خلل في عمل المستشعر.

3) تحقق مما إذا كانت نافذة قياس المستشعر متسخة وأن فرشاة التنظيف طبيعية.

4) افحص فرشاة تنظيف المستشعر بحثًا عن أي ضرر.

5) لمدة 18 شهرًا من الاستخدام المتواصل، من الضروري العودة إلى المصنع لاستبدال جهاز الختم الديناميكي.

1.3 الاحتياطات

يحتوي المسبار على مكونات بصرية وإلكترونية حساسة. تأكد من أن المسبار لا يتعرض لصدمة ميكانيكية شديدة. لا توجد أجزاء داخل المسبار تتطلب صيانة المستخدم.

6.2.1 معايرة التعكر:

1. المعايرة الصفرية: خذ كمية صغيرة من سائل التعكر من كوب كبير ثم ضع المستشعر عموديًا في المحلول. وبعد 3 إلى 5 دقائق، تستقر القيمة ومن ثم يتم معايرة الصفر. التعليمات تشير إلى الملحق.
2. معايرة المنحدر: ضع المستشعر في محلول ثم ضعه في محلول قياسي 100 NTU. وبعد 3 إلى 5 دقائق، تتم معايرة الميل بعد استقرار القيمة. التعليمات تشير إلى الملحق.

6.2.2 معايرة COD:

1. KHP (فثالات هيدروجين البوتاسيوم، C8H5KO4)، باعتبارها صبغة شائعة الاستخدام للأبحاث البيئية، يمكن استخدامها لمعايرة COD.
2. إعداد الحل القياسي
   1. قم بوزن 0.8503 جم من KHP بدقة في دورق سعة 1000 مل. الماء المقطر أو منزوع الأيونات ويتم ترطيبه حتى أعلى مستوى. هذا المحلول عبارة عن محلول COD 1000 مجم / لتر.
   2. خذ 100 مل من هذا المحلول في دورق سعة 1000 مل واملأه إلى أعلى علامة بالماء المقطر أو منزوع الأيونات. بعد الرج، كان تركيز COD 100 ملغم/لتر. تم تحضير محلول بتركيز 5 ملغم/لتر بنفس الطريقة.
   3. تم تخزين المحلول القياسي المركز (الخطوة 2.1) في قارورة زجاجية سوداء وتخزينه في درجة حرارة منخفضة لمنع التحلل. يجب استخدام المعيار المخفف (الخطوة 2.2) خلال 24 ساعة من التحضير.

6.2.3 المعايرة (معايرة نقطتين)

1. معايرة 0 ~ 200 ملجم/لتر

ضع المستشعر في محلول COD 5 ملغ/لتر وتحقق من أن جميع مسارات الضوء مغمورة تحت الماء > 2 سم مع عدم وجود فقاعات هواء. قم بإجراء معايرة صفرية وفقًا لأمر الملحق.

2. معايرة 0 ~ 500 ملجم/لتر

ضع المستشعر في محلول COD 20 ملغ/لتر وتحقق من أن جميع مسارات الضوء مغمورة تحت الماء > 2 سم مع عدم وجود فقاعات هواء. قم بإجراء معايرة صفرية وفقًا لأمر الملحق.

• يعتبر KHP خطرًا للإصابة بالسرطان ويجب ارتداؤه بالقفازات.
• عند المعايرة، قم أولاً بمعايرة درجة الحرارة، ثم معايرة التعكر ثم معايرة COD.
• إذا تمت معايرة المنحدر، فلن تتغير قيمة المستشعر خلال 3 دقائق، قم بإعادة الإمداد بعد انقطاع التيار الكهربائي.

• تجنب التعرض لأشعة الشمس لجهاز الاستشعار
• من فضلك لا تلمس المستشعر باليد
• تجنب ملامسة سطح المستشعر أثناء القياس والمعايرة
• تجنب استخدام أي ضغوط ميكانيكية (ضغط، خدوش، إلخ) مباشرة على المستشعر أثناء الاستخدام.

• قسم فحص الجودة لديه إجراءات فحص موحدة، ومعدات ووسائل اختبار متقدمة ومثالية، وبما يتوافق بدقة مع اللوائح، 72 ساعة من تجارب الشيخوخة واختبارات الاستقرار على المنتجات، ولا يسمح لمنتج دون المستوى المطلوب بمغادرة المصنع.
• يقوم الطرف المتلقي مباشرة بإرجاع مجموعة المنتجات بمعدل عدم مطابقة قدره 2%، ويتحمل المورد جميع التكاليف المتكبدة. يشير المعيار المرجعي إلى وصف المنتج المقدم من المورد.
• ضمان كمية البضائع وسرعة الشحن.

يتضمن هذا المنتج:

• الاستشعار
• دليل التعليمات
• شهادة

توفر الشركة خدمة ما بعد البيع المحلية خلال سنة من تاريخ البيع، ولكنها لا تشمل الأضرار الناجمة عن الاستخدام غير السليم. إذا كانت هناك حاجة إلى إصلاح أو تعديل، يرجى إعادته، ولكن يجب أن تكون تكلفة الشحن مغرورة. في حالة تلف الجهاز في الطريق، ستقوم الشركة بإصلاح تلف الجهاز مجانًا.
