Place of Origin:
China (Mainland)
اسم العلامة التجارية:
Kacise
إصدار الشهادات:
certificate of explosion-proof, CE
Model Number:
GXEFM2000
الوصفالوضع

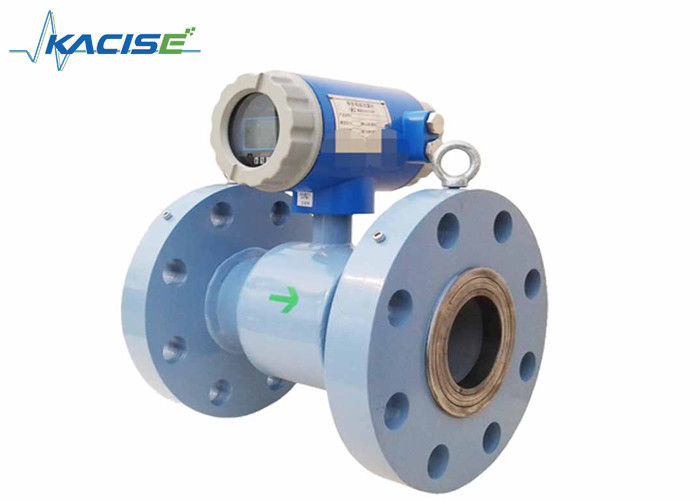

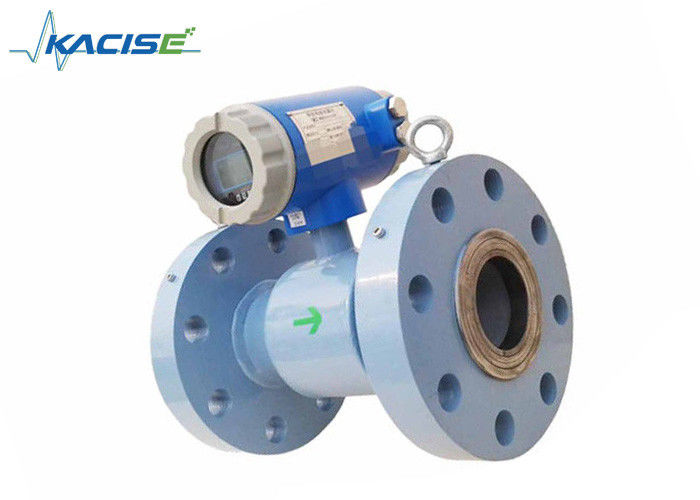

قياسات التدفق الكهرومغناطيسية GXEFM2000 مخصصة لقياس السوائل في معظم الصناعات بما في ذلك المياه ومياه الصرف الصحي والمواد الغذائية والمشروبات والأدوية والكيميائية.
هناك مكونان أساسيان لمقياس التدفق الكهرومغناطيسي: 1) الكاشف،
والذي يتضمن أنبوب التدفق ، والغلاف العزلي وأقطاب القياس ، و 2) المحول ، وهو الجهاز الإلكتروني المسؤول عن معالجة الإشارة ، حساب التدفق ،إشارات العرض والإخراج.
يجب أن تكون مواد بناء الأجزاء المبللة ((البطانة والإلكترودات) مناسبة لمواصفات النوع المقصود من الخدمة.مراجعة التوافقات المتسقة مع شحن كل عداد.
التقنية البيانات
التدابيرالتشويشsيsتيم
| مبدأ القياس | قانون فاراداي |
| نطاق التطبيق | السوائل الموصلة كهربائياً |
| القيمة المقاسة | |
| القيمة القياسية الأساسية | سرعة التدفق |
| القيمة القياسية الثانوية | تدفق الحجم |
ديسإغ
| الخصائص | جهاز استشعار بدون صيانة مصفح بالكامل |
| نسخة اللفافة مع أنبوب تدفق كامل | |
| المواصفات القياسية وكذلك المواصفات العليا للضغط | |
| نطاق قطر كبير من DN15 ~ 3000 مع غطاء صلب معتمد لمياه الشرب | |
| أطوال إدراج محددة للصناعة | |
| بناء وحدات | يتكون نظام القياس من مستشعر تدفق ومحول إشارة. وهو متوفر في نسخة مضغوطة وكذلك في نسخة منفصلة |
| النسخة المدمجة | مع محول 511B: 110 ~ 240Vac الطاقة |
| مع محول 521B: 18 ~ 36V طاقة متواصلة | |
| مع W800L / W800W: طاقة البطارية | |
| النسخة البعيدة |
في الإصدار المثبت على الجدار مع محول 211B (110 ~ 240Vac أو 221B محول 18 ~ 36V DC |
| مع محول W800F: طاقة البطارية | |
| نطاق القياس | -12... +12m/s /-40... +40ft/s |
التدابيرالتشويشأسي سيuرأجي
| شروط المرجعية | ظروف التدفق مماثلة لمعيار EN 29104 |
| الوسيط: الماء | |
| التوصيل الكهربائي: ≥300μs/cm | |
| درجة الحرارة: +10~+30°C/+50~+80°F |
| إعداد المدخل: ≥5DN | |
| ضغط التشغيل: 1بار/14.5psig | |
| دقة عداد التدفق | القياسية: 0.5% من المعدل |
| اختياري: 0.2% من المعدل |
افتحرأالشروطtالأيونات
| الـام بي ايالدرجة | |
| درجة حرارة العملية | غطاء المطاط الصلب: -5 ~ + 60 درجة مئوية |
| غطاء البولي بروبيلين: -5~+90°C | |
| غطاء PTEF: -5 ~ + 120 °C | |
| درجة حرارة البيئة | القياسية (مع غطاء محول الألومنيوم) |
|
-20~+60°C (حماية الأجهزة الكهربائية من التسخين الذاتي مع درجة حرارة المحيط فوق 55 درجة مئوية |
|
| درجة حرارة الحرارة | -20~70 درجة مئوية |
| الضغط | |
| EN 1092-1 | DN2200 ~ 3000: PN2.5 |
| DN1200~2000: PN6 | |
| DN200 ~ 1000: PN10 | |
| DN65 ~ 150: PN16 | |
| DN10 ~ 50: PN40 | |
| ضغط آخر عند الطلب | |
| طول إدخال ISO | اختياري لـ DN15 ~ 600 |
| الـ ASME B16.5 | 1~24: 150 رطل RF |
| ضغط آخر عند الطلب | |
| الـ JIS | DN10 ~ 1000 / 2 ~ 40 ′′: 10K |
| ضغط آخر عند الطلب | |
| انخفاض الضغط | ضئيل |
| سائل | |
| الحالة الجسدية | السوائل الموصلة |
| التوصيل الكهربائي | ≥5μs/cm |
| محتوى الغاز المسموح به (حجم) | ≤ 5% |
| المحتوى الصلب المقبول | ≤ 70% |
إدخالtأأنالاالوضع جأونديtالأيونات
| التثبيت | احرص على ان يكون مستشعر التدفق دائما ممتلئ تماما |
| لمزيد من المعلومات اطلع على الفصل تحذيرات التثبيت | |
| اتجاه التدفق | إلى الأمام والخلف |
| يشير السهم على مستشعر التدفق إلى اتجاه التدفق الإيجابي | |
| مسار الدخول | ≥5 DN |
| مسار الخروج | ≥2 DN |
الإجراءssجعلىnإيكالوضع
| الشريط | |
| EN1092-1 | DN25 ~ 3000 في PN6 ~ 40 |
| ASME | 1~120 ′′ في 150 رطل RF |
| الـ JIS | 25~1000 في 10~20k |
| تصميم سطح الصمغ | RF |
| أحجام أو ضغوطات أخرى عند الطلب | |
الطلب المعلومات
| رمز النموذج | الوصف | ||||||||||
| GXEFM3000 | -1200 | -كوم | -4mA | -هارت | - دي سي | -أجل | -تيفلون1 | -GR | - D1400 | -Exd IIC T6 جيجابايت | |
| قطرها | -xxxx | أربعة رقماً: على سبيل المثال:0010: 10mm: 0015:15mm 0100: 100mm 1000: 1000mm | |||||||||
| جهاز إرسال | -كوم | النوع المدمج | |||||||||
| - ريم | النوع البعيد | ||||||||||
| - الخفافيش | نوع مصدر طاقة البطارية | ||||||||||
| -مؤسسة التدريب | نوع التحكم في العملية | ||||||||||
| مخرج الإشارة | -ن | لا يوجد مخرج | |||||||||
| -4mA | 4-20mA | ||||||||||
| -سحب | نبض 1 ~ 5KHz | ||||||||||
| - 4Pul | 4~20mA / 1~5KHz | ||||||||||
| التواصل | -ن | لا تواصل | |||||||||
| -هارت | هارت | ||||||||||
| -وزارة الدفاع | MODBUS-RTU | ||||||||||
| -مؤسسة التدريب | بروفيبوس | ||||||||||
| -GPRS | شبكة GPRS | ||||||||||
| -سي دي ام اي | صافي CDMA | ||||||||||
| - WHRT | الهارت اللاسلكي | ||||||||||
| -غيرها | طلب خاص | ||||||||||
| إمدادات الطاقة | - مكيف | 85 فولت 250 فولت @ 46 فولت 63 هرتز 20 واط اسمي |
|||||||||
| - دي سي | 20 ~ 36VDC الاسمية 20W | ||||||||||
| - الخفافيش | مصدر طاقة بطارية | ||||||||||
| -الوطواط+ | بطارية +12Vdc مزدوج مصدر الطاقة | ||||||||||
| غيرها | طلب خاص | ||||||||||
| مادة الكهرباء | -316L | الفولاذ المقاوم للصدأ 316L | |||||||||
| -لديها | هاستيلو B | ||||||||||
| -لقد فعلت | هاستيلوى C276 | ||||||||||
| -أجل | البلاتين | ||||||||||
| -تاي | تانتالوم | ||||||||||
| -تاي | التيتانيوم | ||||||||||
| -المرحاض | كربيد الفولفرام | ||||||||||
| مادة الغطاء | -ربو1 | النيوبرين ((-20-60 درجة مئوية) | |||||||||
| -روب2 | النيوبرين ((-20-90 درجة مئوية) | ||||||||||
| -تيف1 | البوليتيترافلورو إيثيلين ((-30-120°C) | ||||||||||
| -تيف2 | البوليتيترافلورو إيثيلين ((-20-160°C) | ||||||||||
| -ب | البوليوريثان | ||||||||||
| -FVMQ | FVMQ | ||||||||||
| -PFA | الـ DFA | ||||||||||
| - ETFE | إيثيلين تيترافلور إيثيلين | ||||||||||
| حلقة التربة | -ن | لا حلقة أرضية | |||||||||
| -GR | حلقة التربة | ||||||||||
| - جيه | الكهرباء الترابية | ||||||||||
| صفة الصلة للجزء الرطب | -DXX | DXX: D06, D10, D16, D25,D40 D06: DIN PN6: D10: DIN PIN10D16: DIN PN16؛ D25: DIN PN25 D40: DIN PN40 الخ |
|||||||||
| -أكس | AX: A1, A3, A6 A1: ANSI 150#; A3: ANSI 300# A6: ANSI 600# | ||||||||||
| - جيه إكس | JX: J1, J2, J3 J1: JIS10K؛ J2: JIS 20K ؛ J3: JIS 30K |
||||||||||
| - WF | اتصال الوافر (متوفر لـ DN2).5مادة الجسم: الفولاذ المقاوم للصدأ | ||||||||||
| -تر | المقبض الثلاثي للأنواع الصحية (مواد الجسم: الفولاذ المقاوم للصدأ) | ||||||||||
| الدرجة المقاومة للانفجار | -Exd IIC T6 جيجابايت | Exd IIC T6 جيجابايت | |||||||||
| -ن | لا أحتاج | ||||||||||
