Place of Origin:
China
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
ISO / CE / Explosion-proof
Model Number:
KVF Series
مقدمة
يعتمد مقياس الجريان الدوامي على مبدأ "Karman vortex"، وهو استخدام الكريستال الكهربائي الضغطي كعنصر قياس لأدوات قياس التدفق لمجموعة متنوعة من قياس تدفق الغاز والبخار والسائل. سلسلة LUGB من مواصفات مقياس الجريان الدوامي من DN15 إلى DN600، ومقياس الجريان الدوامي وفقًا للخصائص الهيكلية في مقياس الجريان الدوامي كامل الأنبوب ومقياس الجريان الدوامي الإضافي. وفقا لإشارات الإخراج المختلفة يمكن تقسيمها إلى مستشعر وضع إخراج النبض والإخراج الحالي القياسي للمرسل. تتمتع الأداة بميزة نطاق قياس التدفق الواسع والدقة العالية والهيكل البسيط وفقدان الضغط الصغير وعدم وجود أجزاء متحركة وما إلى ذلك. يتم تطبيقه على قياس التدفق الفوري والتدفق الإجمالي للسوائل في خط أنابيب مغلق.

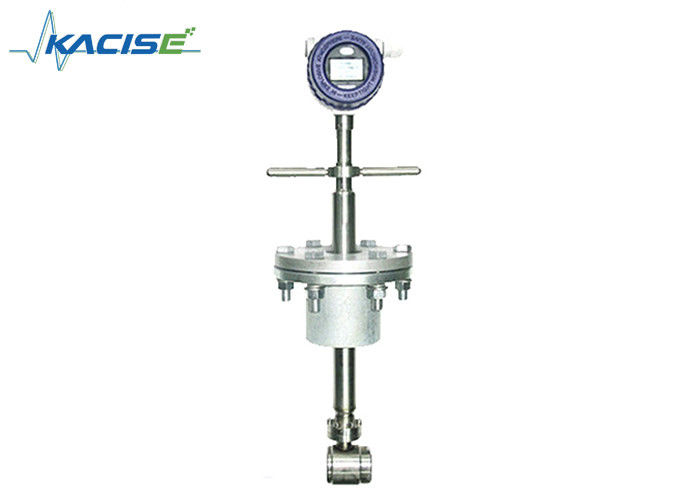

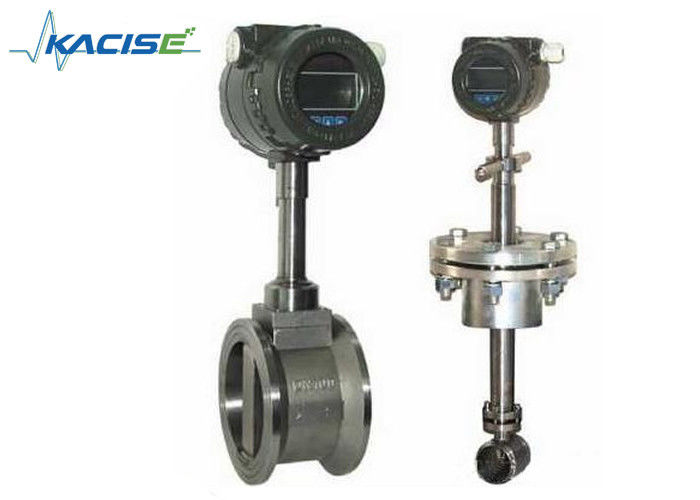

هيكل مقياس التدفق الدوامي
سمات
القياس مستقل عن كثافة السائل واللزوجة والرطوبة وضغط درجة الحرارة والتوصيل. لا توجد أجزاء عائق في أنبوب القياس ولا يوجد فقدان للضغط في الأنبوب الذي يكون الجزء المستقيم منه ذو متطلبات منخفضة. يضمن المستشعر المزود بقطب مؤرض بئر التأريض. يتميز المستشعر المزود بتقنية معالجة متقدمة بمقاومة جيدة للضغط السلبي.
حدود
| قطر الأنبوب | DN15 ~ DN1800 |
| مواد العداد | 1Cr18Ni9Ti |
| الضغط الاسمي (ميغاباسكال) | 1.6 ميجا باسكال؛ 2.5 ميجا باسكال؛ 4.0 ميجا باسكال |
| درجة الحرارة المتوسطة المقاسة (°C) | -40~+250 درجة مئوية؛ -40~+350 درجة مئوية |
| الظروف البيئية | درجة الحرارة: -10~+55 درجة مئوية، الرطوبة 5%~90%، الضغط: 86~106 كيلو باسكال |
| فئة الدقة | السائل: القراءة ±0.5 |
| قياس الغاز أو البخار: | القراءة ±1.0، ±1.5 |
| نسبة الهبوط | 1:10؛1:15 |
| معامل فقدان الضغط | قرص مضغوط<2.6 |
| إشارة الإخراج | 4-20 مللي أمبير أو نبض |
| مزود الطاقة |
الاستشعار: +12VDC، +24VDC الارسال: +24VDC عرض على الموقع: بطارية 3.2 فولت |
| خطوط نقل الإشارة | STVPV3×0.3 (ثلاثة أسلاك)، 2×0.3 (سلكين) |
| تثبيت | شفة لقط متكاملة أو اتصال شفة |
| مسافة الإرسال | ≥500 م |
| واجهة خط الإشارة | خيط ذكرM20×1.5 |
| مستويات الانفجار | ExdIIBT6 |
| فئة الحماية | IP65 |
| السماح بتسريع الاهتزاز | 1.0 جرام |
اختيار النموذج
| KVF | حدود | ||||||||||
| القطر الاسمي | دنككس | DN15~DN1800 (مم) | |||||||||
| بناء | ف | نوع البعيد مع العرض | |||||||||
| ي | نوع مدمج مع شاشة عرض | ||||||||||
| دقة | أ | نوع الأنبوب: فئة 1.0 | |||||||||
| ب | نوع الإدراج: فئة 2.5 | ||||||||||
| الضغط الاسمي | 16 | 1.6 ميجا باسكال | |||||||||
| العشرين | التخصيص | ||||||||||
| الأعلى. درجة حرارة. من المتوسط | م | <250 درجة مئوية | |||||||||
| ح | > 250 درجة مئوية | ||||||||||
| وظيفة أخرى | ص | مع تعويض الضغط | |||||||||
| ت | مع تعويض درجة الحرارة | ||||||||||
| حزب العمال | مع تعويض الضغط ودرجة الحرارة | ||||||||||
| قوة | 1 | 12 ~ 28VDC | |||||||||
| 2 | 85~265VAC (شاشة التحكم عن بعد) | ||||||||||
| 3 | بطارية ليثيوم 3.6 فولت (عرض في الموقع) | ||||||||||
| الإخراج | أ | 4-20 مللي أمبير | |||||||||
| م | نبض الجهد | ||||||||||
| ح | هارت | ||||||||||
| ر1 | RS232 | ||||||||||
| R2 | RS485 | ||||||||||
| تثبيت | 1 | شفة | |||||||||
| 2 | شفة المشبك | ||||||||||
| 3 | الإدراج | ||||||||||
| 4 | خيط | ||||||||||
| 5 | المشبك | ||||||||||
| دليل على الانفجار | أ | لا يوجد دليل على الانفجار | |||||||||
| ب | دليل الانفجار الجوهري | ||||||||||
| ز | دليل على اللهب | ||||||||||
