Place of Origin:
China
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
ISO / CE / Explosion-proof
Model Number:
KVF Series

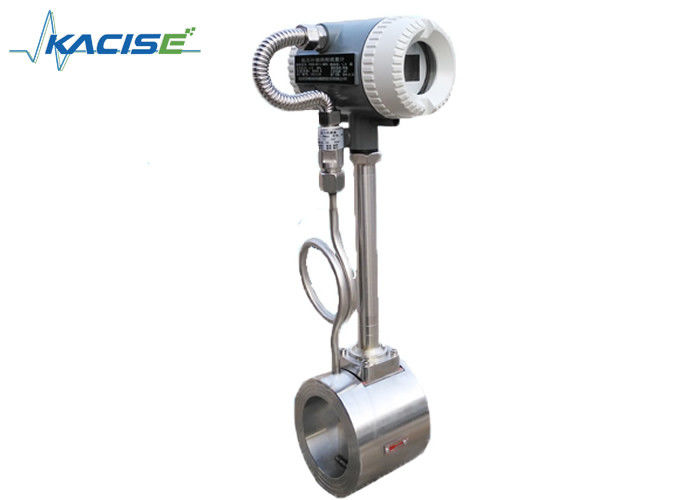

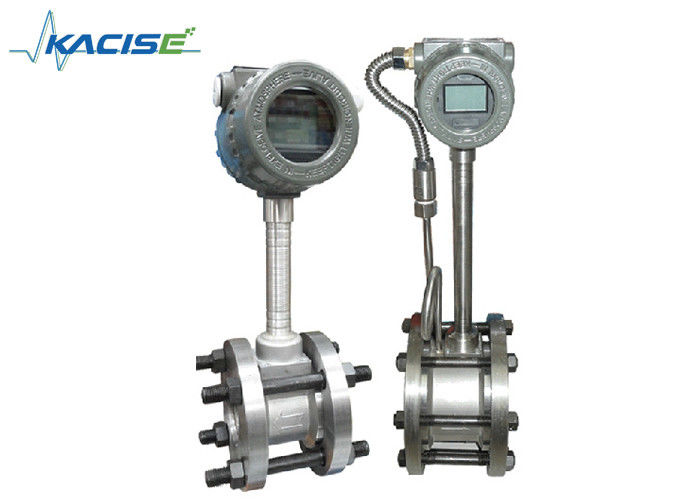

عداد تدفق الهواء المضغوط ، عداد تدفق الغاز 4 - 20mA
مقدمة
مقياس تدفق دوامة كارمان ، الذي يستخدم على نطاق واسع في الصناعة ، هو نوع من مقياس تدفق مصنوع باستخدام ظاهرة دوامة كارمان.عندما يتم إدخال مولد الدوامة عمودياً في السائل، سيتم تشكيل شارع الدوران كارمانالقطار الدوامة غير متماثل يمكن أن تظل مستقرةفي هذه الحالة، تردد ف من الدوامة هو متناسب مباشرة مع v من معدل تدفق السائل، وعكسيا متناسبة مع د من العرض الأمامي من مولد الدوران.
مقياس تدفق KVF هو مقياس تدفق دوامة Karman باستخدام مبدأ مقياس تدفق دوامة Carmen ، ويمكن استخدامه لقياس الهواء والأكسجين والغاز والغاز الطبيعي وغيره من الغازات الكيميائية.المنتج اعتمد تقنية التفاضل المتقدمة، جنبا إلى جنب مع قياس العزل والدرع والفلتر، كان لديه أفضل أداء مضاد للتذبذب واستقرار الإشارة.يتميز بخسارة ضغط صغيرة ، ومدى واسع ، ودقة عالية ، لا تتأثر تقريبا كثافة السائل ، الضغط ، درجة الحرارة ،اللزوجة والمعايير الأخرى عند قياس تدفق الحجم في ظروف العمل.لا يوجد أجزاء ميكانيكية متحركة، لذا توفر موثوقية عالية، وصيانة صغيرة.يمكن أن تكون معايير الأداة مستقرة لفترة طويلة.
الخصائص
1. الجهاز والجسم: قطع مزورة بشكل متكامل، وسوف تتجنب الانهيار إلى قطع.100% SS304 المواد، يمكننا توفير تقرير المواد.
2لوحة الدوائر: لوحة الدوائر الرقمية، لأن معظم الموردين يستخدمون لوحة الدوائر التناظرية، يحظون لوحة الدوائر الرقمية بمزايا مكافحة الاهتزاز ومكافحة التدخل.
3محول التدفق: تصميم وحدات مميز ، يمكن للهواة تشغيله وتفكيكه وتجميعه بسهولة ، وسيتجنب مخاطر الحوادث.
4التلحيم: اعتماداً على تكنولوجيا قشرة الأسماك المتقدمة، والتي تجعل خيط التلحيم يبدو لطيفاً وسلساً.
5تقنية اليابان OVAL مع مستشعر نوع مضمن، مرآة مثلثية لن تسقط، لقد تقدمنا بطلب للحصول على براءة اختراع.
6يمكن لمستشعر درجة الحرارة المتوسطة لدينا قياس أعلى درجة حرارة حول 350 درجة مئوية، عادة ما تكون -40 ~ 250 درجة مئوية.
المعلمات
| قطر الأنابيب | DN15 ~ DN1800 |
| مواد العدادات | 1Cr18Ni9Ti |
| الضغط الاسمي (Mpa) | 1.6Mpa؛ 2.5Mpa؛ 4.0Mpa |
| درجة الحرارة المتوسطة المقاسة (°C) | -40~+250°C؛ -40~+350°C |
| الظروف البيئية | درجة الحرارة:-10~+55°C، الرطوبة 5%~90%, الضغط: 86~106Kpa |
| فئة الدقة | السائل: القراءة ± 0.5 |
| لقياس الغاز أو البخار: | القراءة ± 1.0,±1.5 |
| نسبة التراجع | 1:10;1:15 |
| معامل فقدان الضغط | Cd<26 |
| إشارة الخروج | 4-20mA أو نبض |
| إمدادات الطاقة |
جهاز الاستشعار: +12VDC، +24VDC جهاز إرسال: +24VDC في العرض: بطارية 3.2 فولت |
| خطوط نقل الإشارات | STVPV3×0.3 ((ثلاثة أسلاك) ، 2×0.3 ((سلكان) |
| التثبيت | شاشة التشغيل المتكاملة أو اتصال الشاشة |
| مسافة الإرسال | ≤ 500m |
| واجهة خط الإشارة | خيط ذكر M20 × 1.5 |
| مستويات الانفجار | المادة 6 |
| فئة الحماية | IP65 |
| السماح بتسارع الاهتزاز | 1.0g |
اختيار الطراز
| KVF | المعلمات | ||||||||||
| القطر الاسمي | DNXX | DN15 ~ DN1800 (ملم) | |||||||||
| الهيكل | F | النوع البعيد مع العرض | |||||||||
| Y | النوع المدمج مع العرض | ||||||||||
| الدقة | أ | نوع الأنابيب: الفئة 1.0 | |||||||||
| ب | نوع الإدراج: الفئة 2.5 | ||||||||||
| الضغط الاسمي | 16 | 1.6Mpa | |||||||||
| القرن العشرين | التخصيص | ||||||||||
| الحرارة القصوى للوسيط | م | < 250 درجة مئوية | |||||||||
| هـ | > 250 درجة مئوية | ||||||||||
| وظيفة أخرى | (ب) | مع تعويض الضغط | |||||||||
| T | مع تعويض الحرارة | ||||||||||
| PT | مع تعويض الضغط والحرارة | ||||||||||
| القوة | 1 | 12 ~ 28VDC | |||||||||
| 2 | 85 ~ 265VAC (عرض عن بعد) | ||||||||||
| 3 | 3بطارية الليثيوم بقوة 6 فولت (على العرض) | ||||||||||
| الناتج | أ | 4-20mA | |||||||||
| م | نبضات الجهد | ||||||||||
| هـ | هارت | ||||||||||
| R1 | RS232 | ||||||||||
| R2 | RS485 | ||||||||||
| التثبيت | 1 | الشريط | |||||||||
| 2 | شفرة العقدة | ||||||||||
| 3 | الإدراج | ||||||||||
| 4 | الخيط | ||||||||||
| 5 | مشبك | ||||||||||
| مقاومة للانفجار | أ | لا يوجد دليل على الانفجار | |||||||||
| ب | مقاومة الانفجار | ||||||||||
| G | مقاومة للشعلة | ||||||||||
