Place of Origin:
China (Mainland)
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
Model Number:
KUM

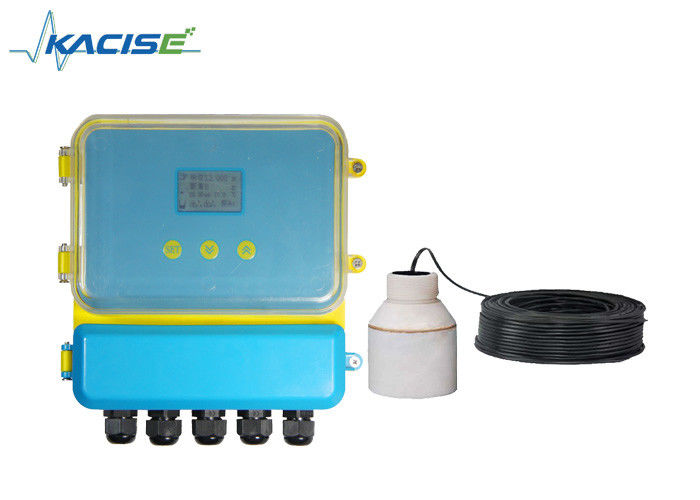

RS485 مستوى السوائل فوق الصوتي من النوع المنقسم دقة عالية لمعالجة المياه
وصف المنتج
مقياس مستوى الموجات فوق الصوتية من النوع المنقسم هو معدات منخفضة التكلفة لقياس مستوى السوائل والدلو والصلب في المجال الصناعي. يتم تثبيت الوحدة الرئيسية بشكل منفصل مع جهاز استشعار ،إنه أكثر ملاءمة للدبابة، وتثبيت خزان التخزين والعصا.
يستخدم على نطاق واسع في المشروع البلدي، معالجة المياه، الصناعة الكيميائية والمعادن والتصنيع.
المعلمات
| الوظيفة | نوع التقسيم |
| النطاق | 5 أمتار، 10 أمتار، 15 أمتار، 20 أمتار، 30 أمتار، 40 أمتار، 50 أمتار، 60 م |
| الدقة | 0.5٪ - 1٪ |
| القرار | 3 ملم أو 0.1% ((ما هو أكبر) |
| العرض | شاشة LED الإنجليزية |
| الخروج التناظري | أربعة أسلاك 4 ~ 20mA / 510Ωحمل |
| الخروج الرقمي | RS485، RS232 (اختياري) |
| مخرج رله | 4 طرق AC 250V / 5A أو DC 30V / 5A (اختياري) |
| إمدادات الطاقة | افتراضياً: 24VDC، اختياريًا: 220V AC + 15% 50Hz |
| درجة حرارة البيئة | ضوء الإضاءة: -20°C+60°C، المسبار: -20°C+80°C |
| درجة الحماية | LED: IP65، المسبار: IP68 |
| مسبار الكابلات | 10 م |
| التثبيت | خيوط أو شظايا |
القياس الصلب
شاشة تركيب
طريقة التثبيت هي نفس طريقة قياس السائل. يمكن تثبيتها على اللحاء الذي يربط أنبوب الحاوية المتصل.يجب أن يكون المحور موجهًا إلى منفذ الحاوية أو عموديًا على سطح الوسائط، يجب أن يكون المسبار قادرا على الخروج من الأنابيب المتصلة.
تعليمات تشغيل قائمة مقياس الفرق بين مستويات الموجات فوق الصوتية
عداد الفرق في مستوى الموجات فوق الصوتية الذي لديه القائمة الصينية والإنجليزية والبسيطة
إعداد، يمكن أن تلبي متطلبات مختلفة من العميل. عادة، بعد اتباع تعليمات التثبيت، ثم تعيين العديد من المعلمات، وسوف تبدأ في العمل.
عملية بسيطة:
1المفتاح: يمكن تحرير المنتجات من خلال ثلاثة مفاتيح على اللوحة. ثم، يتم عرض القيمة المقاسة بواسطة LED.
2بعد تشغيل منتجنا، اضغط على مفتاح SET لمدة ثانيتين ودخول قائمة المستوى الأول.
3يمكن الاطلاع على قيمة ارتفاع المسبار (رقم 1) المدخلات إلى نقطة 0، نقطة 0 في جدول الهيكل في القائمة.(ارتفاع المسبار هو المسافة من سطح إطلاق المسبار إلى القاع).
4.قيمة ارتفاع المسبار ((No.2) المدخلات إلى reference صفر 2.
5المجموعة 4mA تتناسب مع قيمة الفرق و 20mA تتناسب مع قيمة الفرق.
4mA يتناسب مع قيمة الفرق:المخرج هو 4mA، عندما تكون قيمة الفرق تساوي
تحديد القيمة
20mA يتناسب مع قيمة الفرق:المخرج هو 20mA، عندما تكون قيمة الفرق تساوي
تحديد القيمة
بما أن قيمة الفرق المقابلة و20mA هي قيمة الفرق المقابلة،
تحقق من صورة الهيكل من القائمة.
ثرإيه. Wإيرأناng
الأسلاك الكهربائية لمقياس فرق المستوى بالموجات فوق الصوتية
محطة قياس فرق المستوى بالموجات فوق الصوتية
تعليمات الأسلاك
الترسيم: يجب أن تكون المحطة الأرضية الأولى من أداة أرضية في الواقع.
المحطة الأرضية مع أجهزة أخرى، التقط المحطة الرابعة.
الأزرق: Temp n + مستشعر الحرارة +
الأسود: سلك الأرض GND
مسبار واحد: n = 1 ، مسبار مزدوج ، n = 1,2 التيار الحالي:
التيار-الربط mA n-/GND
مسبار واحد: n = 1 ، مسبار مزدوج ، n = 1,2 إرسال: RLlnA و RLnB تظهر مفتوحة.
اختتم عرض RLnA و RLnC مسبار واحد: n=1,2 مسبار مزدوج، n=1,2,3,4
الطاقة: الطاقة التيار المتردد الاتصال L، N الطاقة المترددة: 24V + الاتصال 24VDC +،
GND وصل 24VDC-
ملاحظة:
1 يتم استخدام تأخير 1 لإنذار المسبار1، ويستخدم تأخير 2 لإنذار المسبار2.
يتم استخدام التأخير 3 والتأخير 4 لإنذار الفرق.
2 ★ إنتاج mA1+ و mA- هو التيار الفرعي.
المخرج الافتراضي من mA2 + و mA- هو مسبار 2 التيار أو اختر المسبار 1 التيار.( حدد من 9 وضع العمل ------- 2 مخرج من mA 2 )
★ كوضع تشغيل مستوى المواد المزدوج ، فإن مخرجات mA 1 + و mA- هي تيار المسبار 1. مخرجات mA2 + و mA- هي تيار المسبار 2.
بطاقة إيصال الضمان لمقياس مستوى الموجات فوق الصوتية ومقياس فرق المستوى فوق الصوتية
| الاسم | |||
| العنوان | |||
| شخص الاتصال | الهاتف | ||
| نموذج المنتج | رقم المنتج | ||
| تاريخ القبول | رسوم التثبيت | ||
تعليمات بطاقة الضمان لمقياس مستوى الموجات فوق الصوتية
| نموذج المنتج | رقم المنتج | ||
| تاريخ القبول | رسوم التثبيت |
1سياسة الضمان:
1. يرجى عرض بطاقة الضمان ، عندما يحتاج المستخدم إلى الصيانة. خلال فترة الضمان ، يمكن أن يستمتع الفشل الناجم عن الاستخدام العادي بالصيانة المجانية وفقًا لبطاقة الضمان.
2فترة الضمان: تبدأ فترة الضمان للمنتج من تاريخ القبول في غضون 12 شهرًا.
الوضع التالي بدون ضمان مجاني:
1المنتج أو المكونات الأخرى بعد فترة الضمان.
2بسبب بيئة الاستخدام لا يمكن تلبية متطلبات المنتج، ونتيجة لذلك، لا تعمل الأجهزة.
3. بسبب بيئة طاقة سيئة أو الأجسام الغريبة في الأجهزة ، ونتيجة لذلك ، يؤدي إلى الفشل أو الضرر.
4بسبب الفشل في اتباعها وفقًا لدليل التشغيل والاعتبارات ، نتيجة لذلك ، تؤدي إلى الفشل.
5بسبب العوامل القاهرة مثل البرق والماء والنار وغيرها من العوامل الطبيعية، نتيجة لذلك، تؤدي إلى الفشل.
6بسبب إصلاح غير مصرح به، تعديلات غير مصرح بها، إساءة استخدام، نتيجة لذلك، يؤدي إلى الفشل.
ملاحظات القيود:
1من فضلك احتفظ بهذه التعليمات بطاقة الضمان آمنة، فقدت دون دفع.
سلطة تفسير بطاقة الضمان هذه تنتمي إلى شركتنا، ونحن نمتلك الحق في تعديل محتوى هذه البطاقة دون إشعار مسبق.
التثبيت
هيكل المنتج
