Place of Origin:
CHINA
اسم العلامة التجارية:
KACISE
إصدار الشهادات:
CE
Model Number:
KUM
فيديو
فيديو

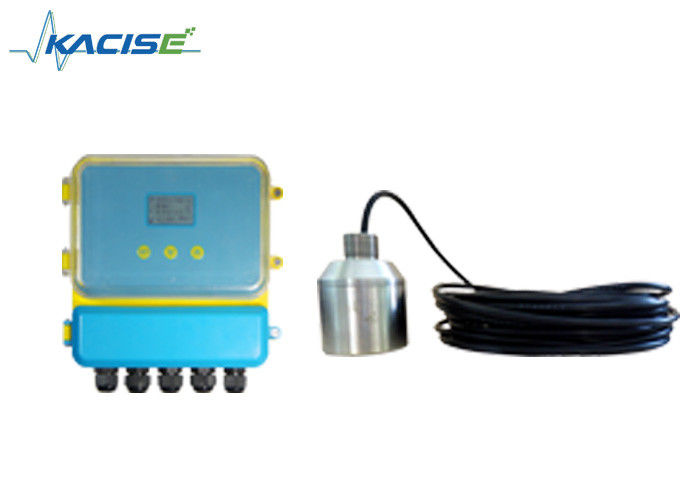

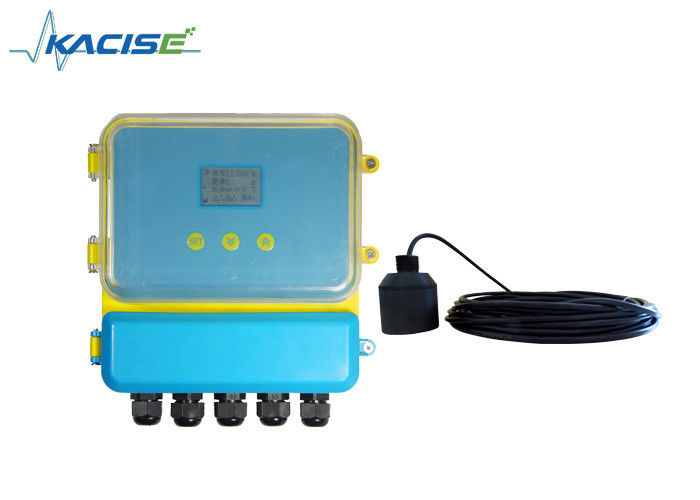

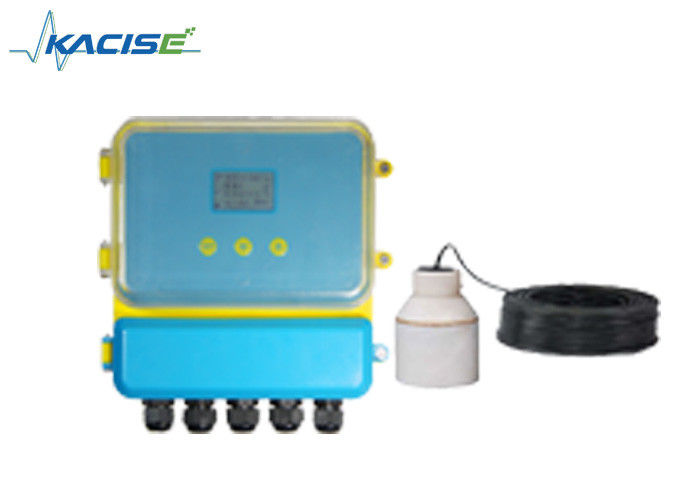

تم تصميم مقياس مستوى الوحل بالموجات فوق الصوتية ، والمعروف أيضًا باسم أداة واجهة الوحل بالموجات فوق الصوتية ، للعمل الموثوق به على المدى الطويل في المجال الصناعي والبلدي.
من خلال تحليل الانبعاثات بالموجات فوق الصوتية و صدى المواد الصلبة المتعلقة بالماء، يمكن أن يحسب ارتفاع الوحل. وهو يعمل عندما يتم غمر المستشعر في الماء لمدة 5-10 سم.
جهاز قياس مستوى الوحل بالموجات فوق الصوتية مناسب لقياس القسم العرضي تحت الماء في الأنهار والبحيرات والخزانات والمسارات المائية والموانئ والبحار العميقةقياس التوبوغرافيا تحت الماء والملاحة والاكتشاف تحت الماء، إلخ
يمكنها العمل بشكل مستمر لمدة 24 ساعة، وتدرك نقل البيانات في الوقت الحقيقي.
| الوظيفة | نوع التقسيم |
| النطاق | 5 أمتار، 10 أمتار، 15 أمتار، 20 أمتار، 30 أمتار، 40 أمتار، 50 أمتار، 60 م، 70 م |
| الدقة | 1% إلى 3% |
| القرار | 1 مليمتر أو 0.1% ((ما هو أكبر) |
| العرض | شاشة LED الإنجليزية |
| الخروج التناظري | أربعة أسلاك 4 ~ 20mA / 510Ωحمل |
| الخروج الرقمي | RS485، RS232 (اختياري) |
| مخرج رله | 4 طرق AC 250V / 5A أو DC 30V / 5A (اختياري) |
| إمدادات الطاقة | افتراضياً: 24VDC، اختياريًا: 220V AC + 15% 50Hz |
| درجة حرارة البيئة | ضوء الإضاءة: -20°C+60°C، المسبار: -20°C+80°C |
| درجة الحماية | LED: IP65، المسبار: IP68 |
| مسبار الكابلات | 10 م |
| التثبيت | خيوط أو شظايا |
القياس الصلب
شاشة تركيب
طريقة التثبيت هي نفس طريقة قياس السائل. يمكن تثبيتها على اللحاء الذي يربط أنبوب الحاوية المتصل.يجب أن يكون المحور موجهًا إلى منفذ الحاوية أو عموديًا على سطح الوسائط، يجب أن يكون المسبار قادرا على الخروج من الأنابيب المتصلة.
تعليمات التشغيل لمقاييس الفرق بين مستويات الموجات فوق الصوتيةلا
عداد الفرق في مستوى الموجات فوق الصوتية الذي لديه القائمة الصينية والإنجليزية والبسيطة
إعداد، يمكن أن تلبي متطلبات مختلفة من العميل. عادة، بعد اتباع تعليمات التثبيت، ثم تعيين العديد من المعلمات، وسوف تبدأ في العمل.
عملية بسيطة:
1المفتاح: يمكن تحرير المنتجات من خلال ثلاثة مفاتيح على اللوحة. ثم، يتم عرض القيمة المقاسة بواسطة LED.
2بعد تشغيل منتجنا، اضغط على مفتاح SET لمدة ثانيتين ودخول قائمة المستوى الأول.
3يمكن العثور على قيمة ارتفاع المسبار ((No.1) مدخلات إلى ′′المرجع الصفر 1 ′′، ′′المرجع الصفر 1"الموقف الجدول الهيكلي في القائمة.(ارتفاع المسبار هو المسافة من سطح إطلاق المسبار إلى القاع).
4. قيمة ارتفاع المسبار ((No.2) المدخلات إلى reference صفر 2. يمكن العثور على reference صفر 2"الموقف صورة هيكل القائمة.
5المجموعة 4mA تعادل قيمة الفرق و 20mA تعادل قيمة الفرق.
ثرإيه. Wإيرأناng
الأسلاك الكهربائية لمقياس فرق المستوى بالموجات فوق الصوتية
محطة قياس فرق المستوى بالموجات فوق الصوتية
تعليمات الأسلاك
الترسيم: يجب أن تكون المحطة الأرضية الأولى للمعدات متأرجحة بالفعل. لا تشارك المحطة الأرضية مع الأجهزة الأخرى. التقاط المحطة الرابعة. المحول:
ملاحظة:
1 يتم استخدام تأخير 1 لإنذار المسبار1، ويستخدم تأخير 2 لإنذار المسبار2. يتم استخدام تأخير 3 وتأخير 4 لإنذار الفرق.
②
★ إنتاج mA1+ و mA- هو التيار الفرق.إنتاج الافتراضي لـ mA2+ و mA- هو التيار المسبار 2 أو اختر التيار المسبار 1.
★ كوضع تشغيل مستوى المواد المزدوج ، فإن مخرجات mA 1 + و mA- هي تيار المسبار 1. مخرجات mA2 + و mA- هي تيار المسبار 2.
