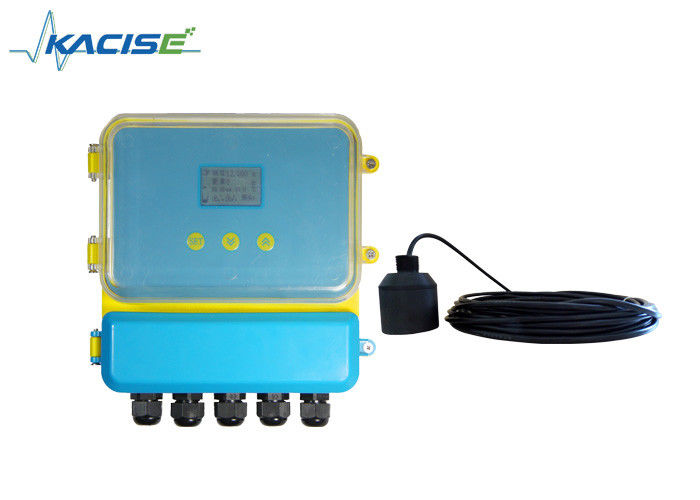

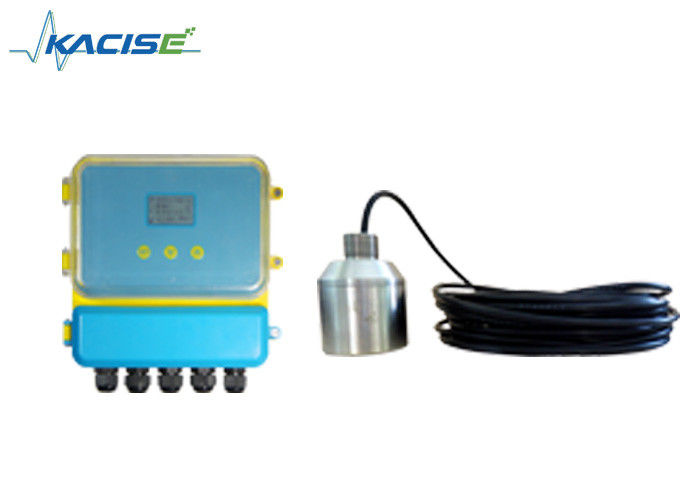

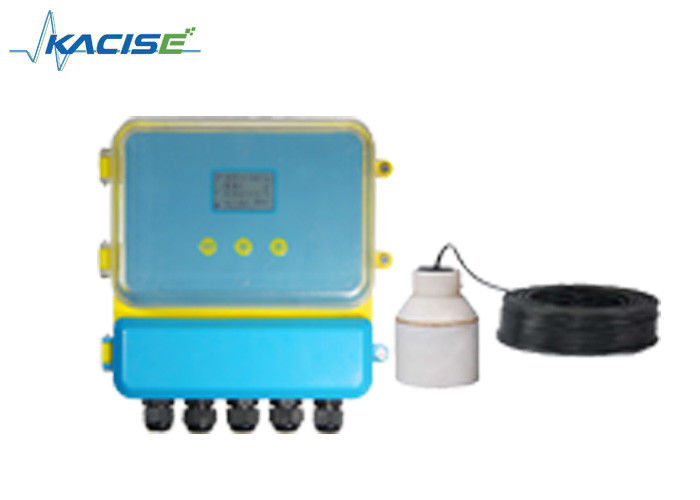

كاشف مستوى الوحل بالموجات فوق الصوتية عالية الدقة مع إخراج RS485 ومدى 5-70M لقياس الوحل

تم تصميم مقياس مستوى الوحل بالموجات فوق الصوتية ، والمعروف أيضًا باسم أداة واجهة الوحل بالموجات فوق الصوتية ، للعمل الموثوق به على المدى الطويل في المجال الصناعي والبلدي.
من خلال تحليل الانبعاثات بالموجات فوق الصوتية و صدى المواد الصلبة المتعلقة بالماء، يمكن أن يحسب ارتفاع الوحل.
جهاز قياس مستوى الوحل بالموجات فوق الصوتية مناسب لقياس القسم العرضي تحت الماء في الأنهار والبحيرات والخزانات والمسارات المائية والموانئ والبحار العميقةقياس التوبوغرافيا تحت الماء والملاحة والاكتشاف تحت الماء، إلخ
يمكنها العمل بشكل مستمر لمدة 24 ساعة، وتدرك نقل البيانات في الوقت الحقيقي.

طريقة التثبيت هي نفس طريقة قياس السائل. يمكن تثبيتها على اللحاء الذي يربط أنبوب الحاوية المتصل.يجب أن يكون المحور موجهًا إلى منفذ الحاوية أو عموديًا على سطح الوسائط، يجب أن يكون المسبار قادرا على الخروج من الأنابيب المتصلة.

عادة، بعد اتباع تعليمات التثبيت،ثم حدد العديد من المعلمات، سوف تبدأ في العمل.

1المفتاح: يمكن تحرير المنتجات من خلال ثلاثة مفاتيح على اللوحة. ثم، يتم عرض القيمة المقاسة بواسطة LED.

2بعد تشغيل منتجنا، اضغط على مفتاح SET لمدة ثانيتين ودخول قائمة المستوى الأول.
3يمكن العثور على قيمة ارتفاع المسبار ((No.1) مدخلات إلى ′′المرجع الصفر 1 ′′، ′′المرجع الصفر 1"الموقف الجدول الهيكلي في القائمة.(ارتفاع المسبار هو المسافة من سطح إطلاق المسبار إلى القاع).
4. قيمة ارتفاع المسبار ((No.2) المدخلات إلى reference صفر 2. يمكن العثور على reference صفر 2"الموقف صورة هيكل القائمة.
5المجموعة 4mA تعادل قيمة الفرق و 20mA تعادل قيمة الفرق.

• 4mA يتناسب مع قيمة الفرق:المخرج هو 4mA ، عندما تكون قيمة الفرق تساوي قيمة الإعداد.
• 20mA يتناسب مع قيمة الفرق:المخرج هو 20mA ، عندما تكون قيمة الفرق تساوي قيمة الإعداد.
• كما يتناسب مع قيمة الفرق و "20mA يتناسب مع قيمة الفرق، يرجى التحقق من صورة الهيكل من القائمة.

مقياس فرق المستوى بالموجات فوق الصوتية (المادة، السائل) ، يستخدم لقياس اختلافات ارتفاع المستوى أو مستوى المواد في اثنين من الحاويات المختلفة.

الأسلاك الكهربائية لمقياس فرق المستوى بالموجات فوق الصوتية

الترسيم: يجب أن تكون المحطة الأرضية الأولى للمعدات متأرجحة بالفعل. لا تشارك المحطة الأرضية مع الأجهزة الأخرى. التقاط المحطة الرابعة. المحول:

• الأحمر: محول Trans_n
• الأزرق: Temp n + مستشعر الحرارة +
• الأسود: سلك الأرض GND
• مسبار واحد: n=1، مسبار مزدوج، n=1,2 التيار الحالي:
• مسبار واحد: n=1، مسبار مزدوج، n=1,2 إرسال: RLlnA و RLnB تظهر مفتوحة؛ RLnA و RLnC تظهر مغلقة. مسبار واحد: n=1,2 مسبار مزدوج، n=1,2,3,4
• الطاقة: الطاقة التيار المتردد الاتصال L، N الطاقة المترددة: 24V + الاتصال 24VDC +، GND الاتصال 24VDC-

1 يتم استخدام تأخير 1 لإنذار المسبار1، ويستخدم تأخير 2 لإنذار المسبار2. يتم استخدام تأخير 3 وتأخير 4 لإنذار الفرق.
②
★ إنتاج mA1+ و mA- هو التيار الفرق.إنتاج الافتراضي لـ mA2+ و mA- هو التيار المسبار 2 أو اختر التيار المسبار 1.
★ كوضع تشغيل مستوى المواد المزدوج ، فإن مخرجات mA 1 + و mA- هي تيار المسبار 1. مخرجات mA2 + و mA- هي تيار المسبار 2.
